ADM1177

热插拔控制器和数字电源监控器,配有软启动引脚

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 能够将电路板安全地插入带电背板或拔出
  • 控制电源电压范围:3.15 V至16.5 V
  • 精密电流检测放大器
  • 精密电压输入
  • 12位ADC用于电流和电压回读
  • 为外部N-沟道FET提供电荷泵栅极驱动
  • 高电平有效ON引脚
  • 10引脚MSOP封装
  • 可调模拟电流限值,带断路器
  • ±3% 精确热插拔电流限值
  • 快速响应限制峰值故障电流
  • 电流故障时自动重试或自锁
  • 可通过TIMER引脚编程设置热插拔时序
  • 软启动引脚用于基准电压调节和初始电流斜率编程
  • I2C 快速模式兼容接口(最大400 kHz)
更多细节
show more Icon
ADM1177是一款集成式热插拔控制器,通过一个片内12位模数转换器(ADC)提供数字电流和电压监控,通信采用I2C 接口进行。

内部电流检测放大器通过VCC引脚和SENSE引脚,可检测电源路径中检测电阻上的电压。

ADM1177通过GATE引脚控制电源路径中一个外部N-沟道FET的栅极电压,从而限制流经该检测电阻的电流。检测电压(因而涌入电流)保持在最大预设值以下。

ADM1177限制最大电流流经该FET的时间,进而保护外部FET。这一电流限制周期通过选择TIMER引脚上连接的电容来设置。 此外,该器件还能防范热插拔完成时可能会发生的过流情况。当发生短路时,检测电阻中的电流超过过流跳闸阈值,FET将立即拉低GATE引脚而切断。

该器件还有一个软启动(SS)引脚,这样用户就能控制电流检测放大器上的基准电压。启动时,内部电流源对此引脚上的电容充电,因而用户可以设置初始电流斜升特性。也可以对此引脚驱动电压,以改变基准电压。

12位ADC可以测量检测电阻中的电流以及VCC引脚上的电源电压。利用工业标准I2C 接口,控制器可以从ADC读取电流和电压数据。测量可以通过I2C 指令启动。或者,ADC也可以连续运行,用户可以在需要的任何时候读取最新转换数据。根据ADR引脚的连接方式,最多可以创建四个唯一的 I2C 地址。

ADM1177采用10引脚MSOP封装。

应用

  • 电源监控/电源预算
  • 中央交换局设备
  • 电信与数据通信设备
  • 个人计算机/服务器
  • 数据手册, Rev. B, 3/08

    产品技术资料帮助

    close icon

    ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

    参考资料

    参考资料

    产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
    ADM1177-1ARMZ-R7
    • HTML
    • HTML
    ADM1177-2ARMZ-R7
    • HTML
    • HTML

    根据型号筛选

    reset

    重置过滤器

    产品型号

    产品生命周期

    PCN

    3月 22, 2021

    - 21_0001

    Addition of Amkor Philippines as an Alternate Site for Singulated MSOP and MSOP_EP

    10月 30, 2017

    - 15_0176

    Assembly Transfer of Select 8/10L MSOP Products to Amkor Philippines

    5月 15, 2012

    - 10_0006

    Halogen Free Material Change for mini SOIC Products

    11月 16, 2009

    - 06_0157

    Qualification of the 8" H6 Thin Film BiPolar Wafer Fab Process at Analog Devices, Limerick, Ireland

    ADM1177-1ARMZ-R7

    量产

    ADM1177-2ARMZ-R7

    量产

    根据型号筛选

    reset

    重置过滤器

    产品型号

    产品生命周期

    PCN

    3月 22, 2021

    - 21_0001

    arrow down

    Addition of Amkor Philippines as an Alternate Site for Singulated MSOP and MSOP_EP

    10月 30, 2017

    - 15_0176

    arrow down

    Assembly Transfer of Select 8/10L MSOP Products to Amkor Philippines

    5月 15, 2012

    - 10_0006

    arrow down

    Halogen Free Material Change for mini SOIC Products

    11月 16, 2009

    - 06_0157

    arrow down

    Qualification of the 8" H6 Thin Film BiPolar Wafer Fab Process at Analog Devices, Limerick, Ireland

    ADM1177-1ARMZ-R7

    量产

    ADM1177-2ARMZ-R7

    量产

    评估套件

    评估套件 5

    EVAL-ADM1177

    ADM1177评估板

    reference details image

    ADMV96S-WGBE-EK1

    60 GHz Wireless Connector

    zoom

    ADMV96S-WGBE-EK1

    60 GHz Wireless Connector

    60 GHz Wireless Connector

    特性和优点

    • Allows evaluation and prototyping of 60 GHz wireless data links to replace traditional mechanical connectors in moving joints
    • 1 Gbps Ethernet interface on both sides of the wireless data link
    • Fully programmable system allowing ultimate flexibility for custom developments
    • Open-source software stack for firmware development
    • Open-source GUI for system configuration, monitoring, and control

    产品详情

    The ADMV96S-WGBE-EK1 is a complete evaluation and prototyping system for 60 GHz wireless data links. It consists of a pair of receiver and transmitter boards with a 1Gbp Ethernet interface on each side of the wireless link.

    The 60 GHz wireless link is implemented by the ADMV9615 and ADMV9525 modules. These are coupled with a SerDes device which translates the modules’ SGMII interface to RGMII so that it can be connected to an ADIN1300 industrial low latency and low power 1 Gbps Ethernet PHY. This enables each side of the wireless link to act as an Ethernet port and essentially create a seamless wire-like connection between two ends of an Ethernet cable.

    The on-board MAX32650 ultralow power ARM® Cortex®-M4 microcontroller controls the system’s operation and implements the algorithms to configure the wireless link in real time so that optimal link quality is constantly maintained over temperature and various operating conditions. An open-source software stack is provided for firmware development as well as reference applications. The MAX32650 can be programmed through a programming port which can also be used for firmware debugging.

    The two sides of the wireless link are mounted on an adjustable rail so that the system can be configured and tested for various distances between the links. Each side of the link is powered from an external 12 V power supply.

    An open-source GUI is provided for system configuration, monitoring, and control from a host PC.

    APPLICATIONS

    • 60 GHz wireless data links for industrial and medical high data rate applications
    • High speed data for rotating applications, such as slip rings and magnetic resonance imaging systems
    • Autonomous guided vehicles
    • Mechanical Connector replacement
    reference details image

    QUAD-MxFE平台

    16Tx/16Rx直接L/S/C频段采样相控阵/雷达/电子战/卫星通信开发平台

    zoom

    QUAD-MxFE平台

    16Tx/16Rx直接L/S/C频段采样相控阵/雷达/电子战/卫星通信开发平台

    16Tx/16Rx直接L/S/C频段采样相控阵/雷达/电子战/卫星通信开发平台

    特性和优点

    四通道MxFE数字化处理卡
    • 使用MxFE的多通道、宽带系统开发平台
    • 与Xilinx VCU118评估板(不包括)搭配使用
    • 16个RF接收(Rx)通道(32个数字Rx通道)
      • 总共16个1.5GSPS至4GSPS ADC
      • 48个数字下变频器(DDC),每个包括复数数控振荡器(NCO)
      • 16个可编程有限脉冲响应滤波器(pFIR)
    • 16个RF发射(Tx)通道(32个数字Tx通道)
      • 16个RF发射(Tx)通道(32个数字Tx通道)
      • 48个数字上变频器(DUC),每个包括复数数控振荡器(NCO)
    • 灵活的Rx和Tx RF前端
      • Rx:用于增益控制的滤波、放大、数字步进衰减
      • Tx:滤波、放大
    • 单个12V电源适配器(随附)提供片上电源调节
    • 灵活的时钟分配
      • 单个外部500MHz基准电压源提供片上时钟分配
      • 每个MxFE支持外部转换器时钟
    16Tx / 16Rx校准板
    • 可配合四通道MxFE数字化处理卡和VCU118 PMOD接口(随附电缆)使用
    • 提供单独的相邻通道环回和组合通道环回选项
    • 通过SMA选项提供组合Tx通道输出
    • 通过SMA选项提供组合Rx通道输入
    • 板载对数功率检波器,AD5592R通过PMOD输出到VCU118
    • 单个12V电源适配器(随附)提供片上电源调节
    软件特性和优势
    简单易用的控制工具和平台接口可简化软件框架开发:
    • IIO示波器GUI
    • MATLAB插件和示例脚本
    • 示例HDL版本,包括JESD204b/JESD204c启动
    • 用于Linux和设备驱动程序的嵌入式软件解决方案
    • MATLAB系统应用GUI
    用于ADEF应用的软件参考设计示例,以缩短原型制作时间:
    • 用于确定上电相位的多芯片同步功能
    • 使用NCO实现系统级幅度/相位对齐
    • 旁路JESD接口的低延迟ADC至DAC环回
    • 用于宽带通道间幅度/相位对齐的pFIR控制
    • 快速跳频
    • 校准板MATLAB驱动程序文件
    • FPGA编程MATLAB脚本

    产品详情

    四通道MxFE系统开发平台包含四个MxFE®软件定义的直接RF采样收发器以及相关的RF前端、时钟和电源电路。目标应用包括相控阵雷达、电子战和地面卫星通信,尤其是L/S/C频段(0.1 GHz至~5GHz)的16发射/16接收通道直接采样相控阵。Rx和Tx RF前端具有插入式配置,可根据用户应用自定义频率范围。

    四通道MxFE系统开发平台可提供完整的系统解决方案。它可以用作测试平台,用于演示多芯片同步以及实现系统级校准、波束成形算法和其他信号处理算法。该系统旨在配合Xilinx® VCU118评估板使用,具有Virtex® UltraScale+™ XCVU9P FPGA并提供参考软件、HDL代码和MATLAB系统级接口。

    除了四通道MxFE数字化处理卡之外,该套件还包含16Tx / 16Rx校准板,用于开发系统级校准算法,或在与自己的用例相关的情况下更轻松地演示上电相位确定性。通过该校准板,用户还可演示组合通道动态范围、杂散和相位噪声的改进性能,连接至VCU118 PMOD接口时,还可通过免费的MATLAB插件进行控制。

    该系统可用于加快以下应用的开发程序上市时间:

    • ADEF(相控阵、雷达、电子战、卫星通信)
    • 通信基础设施(多频段5G和毫米波5G)
    • 电子测试与测量
    reference details image

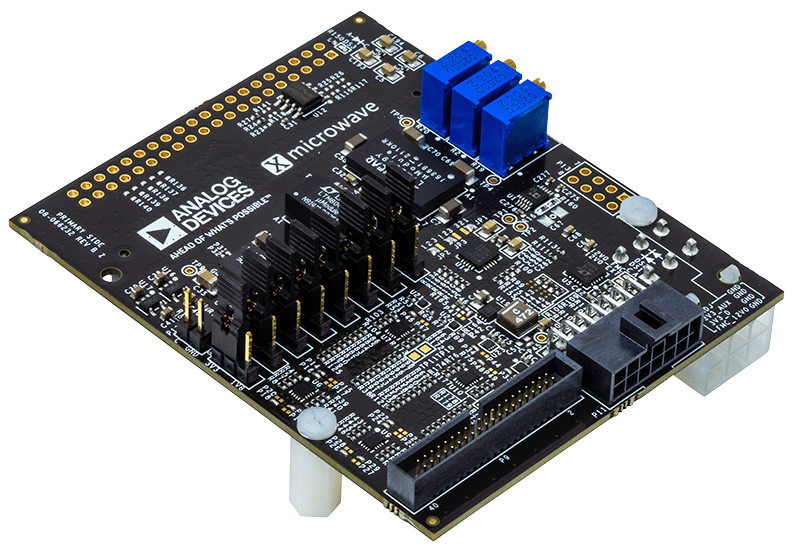

    AD-FMCXMWBR1-EBZ
