优势和特点

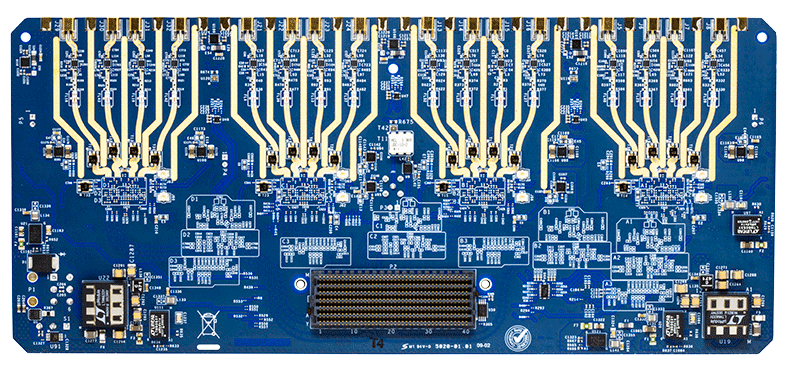

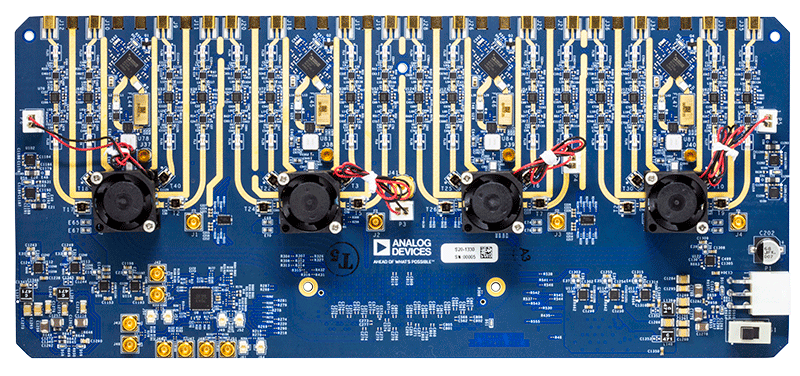

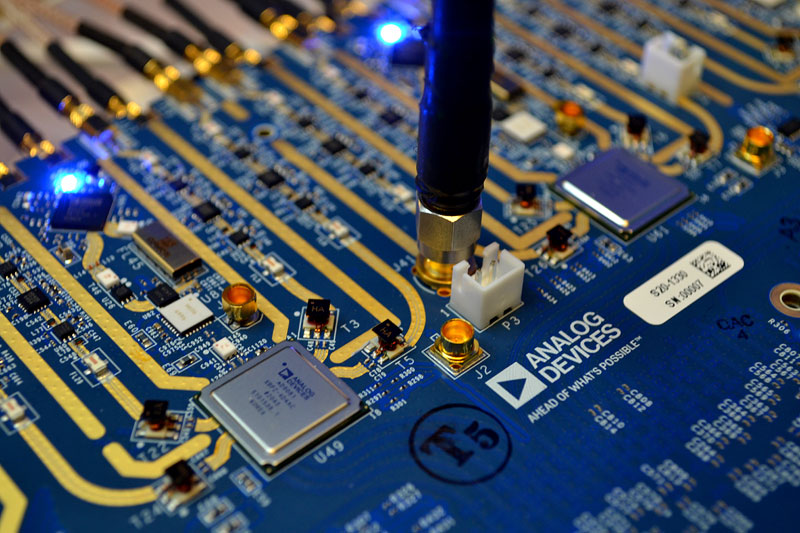

四通道MxFE数字化处理卡

使用MxFE的多通道、宽带系统开发平台
与Xilinx VCU118评估板（不包括）搭配使用
16个RF接收(Rx)通道（32个数字Rx通道）
- 总共16个1.5GSPS至4GSPS ADC
- 48个数字下变频器(DDC)，每个包括复数数控振荡器(NCO)
- 16个可编程有限脉冲响应滤波器(pFIR)
16个RF发射(Tx)通道（32个数字Tx通道）
- 16个RF发射(Tx)通道（32个数字Tx通道）
- 48个数字上变频器(DUC)，每个包括复数数控振荡器(NCO)
灵活的Rx和Tx RF前端
- Rx：用于增益控制的滤波、放大、数字步进衰减
- Tx：滤波、放大
单个12V电源适配器（随附）提供片上电源调节
灵活的时钟分配
- 单个外部500MHz基准电压源提供片上时钟分配
- 每个MxFE支持外部转换器时钟

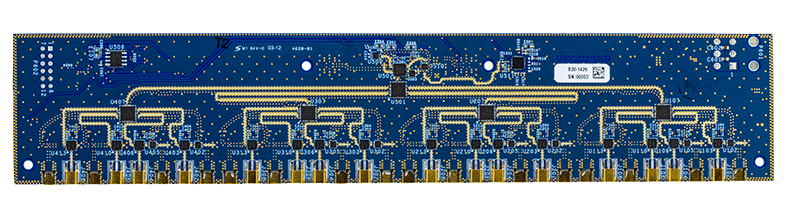

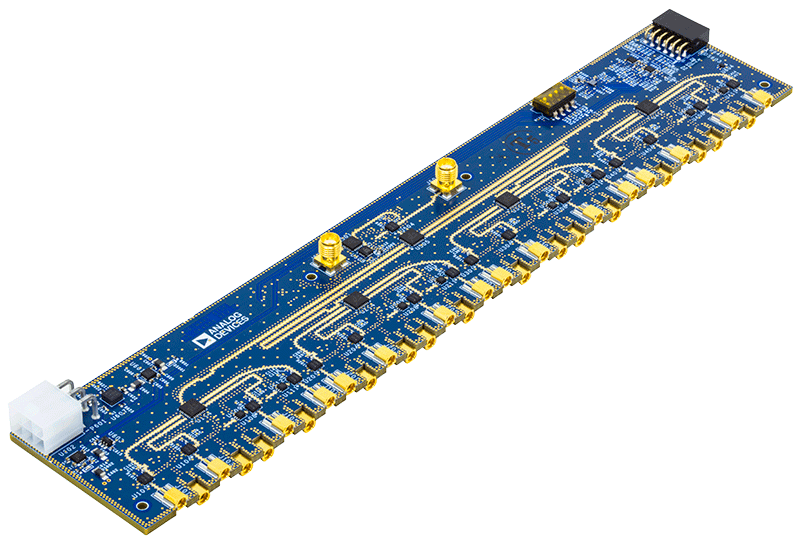

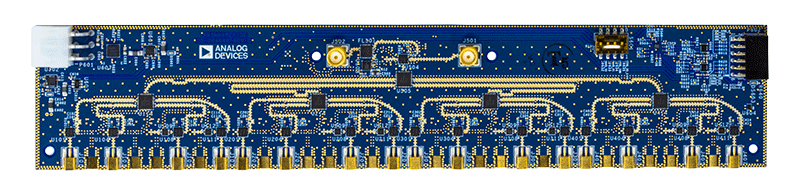

16Tx / 16Rx校准板

可配合四通道MxFE数字化处理卡和VCU118 PMOD接口（随附电缆）使用
提供单独的相邻通道环回和组合通道环回选项
通过SMA选项提供组合Tx通道输出
通过SMA选项提供组合Rx通道输入
板载对数功率检波器，AD5592R通过PMOD输出到VCU118
单个12V电源适配器（随附）提供片上电源调节

软件特性和优势
简单易用的控制工具和平台接口可简化软件框架开发：

IIO示波器GUI
MATLAB插件和示例脚本
示例HDL版本，包括JESD204b/JESD204c启动
用于Linux和设备驱动程序的嵌入式软件解决方案
MATLAB系统应用GUI

用于ADEF应用的软件参考设计示例，以缩短原型制作时间：

用于确定上电相位的多芯片同步功能
使用NCO实现系统级幅度/相位对齐
旁路JESD接口的低延迟ADC至DAC环回
用于宽带通道间幅度/相位对齐的pFIR控制
快速跳频
校准板MATLAB驱动程序文件
FPGA编程MATLAB脚本

产品详情

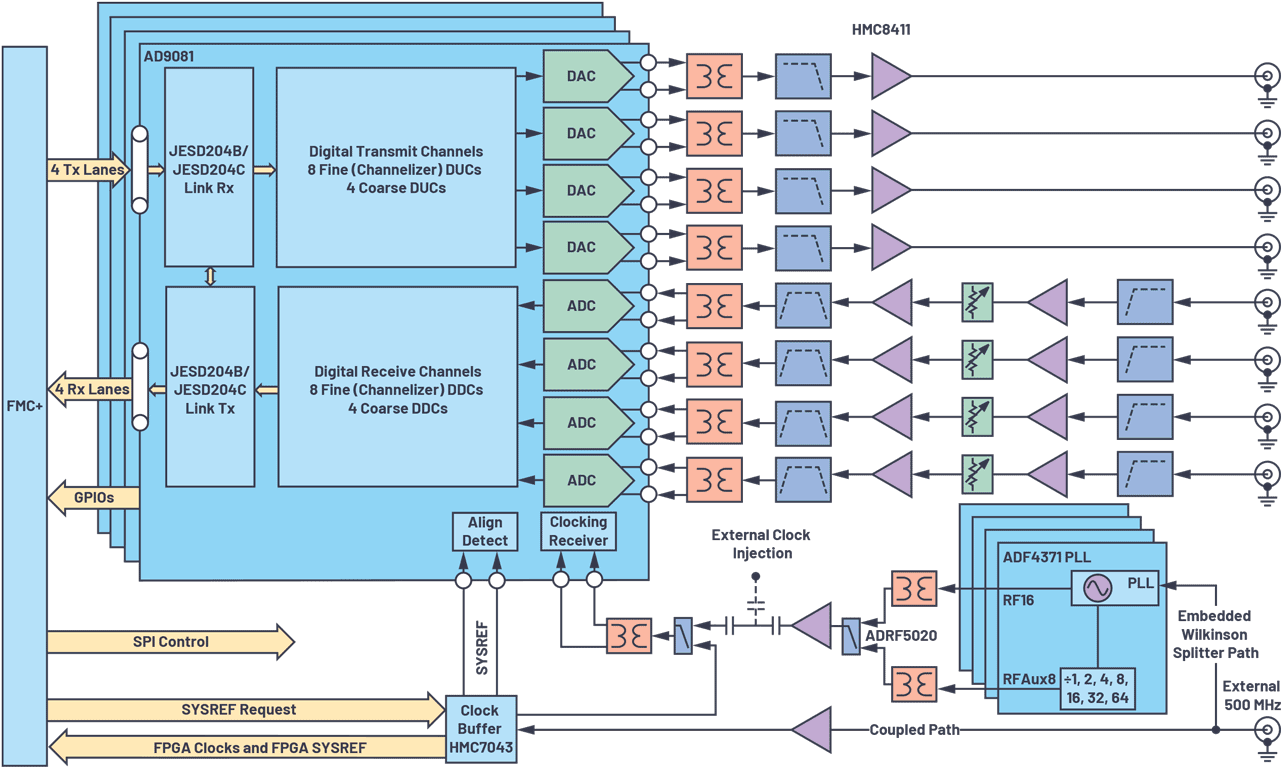

四通道MxFE系统开发平台包含四个MxFE®软件定义的直接RF采样收发器以及相关的RF前端、时钟和电源电路。目标应用包括相控阵雷达、电子战和地面卫星通信，尤其是L/S/C频段（0.1 GHz至~5GHz）的16发射/16接收通道直接采样相控阵。Rx和Tx RF前端具有插入式配置，可根据用户应用自定义频率范围。

四通道MxFE系统开发平台可提供完整的系统解决方案。它可以用作测试平台，用于演示多芯片同步以及实现系统级校准、波束成形算法和其他信号处理算法。该系统旨在配合Xilinx® VCU118评估板使用，具有Virtex® UltraScale+™ XCVU9P FPGA并提供参考软件、HDL代码和MATLAB系统级接口。

除了四通道MxFE数字化处理卡之外，该套件还包含16Tx / 16Rx校准板，用于开发系统级校准算法，或在与自己的用例相关的情况下更轻松地演示上电相位确定性。通过该校准板，用户还可演示组合通道动态范围、杂散和相位噪声的改进性能，连接至VCU118 PMOD接口时，还可通过免费的MATLAB插件进行控制。

该系统可用于加快以下应用的开发程序上市时间：
