AD9081

MxFE™ 四通道 16 位 12GSPS RFDAC 和四通道 12 位 4GSPS RFADC

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
产品模型 4
特性
  • 灵活的可重新配置通用平台设计
    • 4 个DAC 和 4 个ADC(4D4A)
    • 支持单频段、双频段和多频段
    • 数据路径和 DSP 模块可完全绕过
    • 1、2、3 和 4 的 DAC 与 ADC 采样率之比
    • 具有多芯片同步功能的片内 PLL
      • 片外 PLL 的外部 RFCLK 输入选项
  • 最大 DAC 采样率高达 12 GSPS
    • 使用 JESD204C 的最大数据速率高达 12 GSPS
    • 可用的模拟带宽高达 8 GHz
  • 最大 ADC 采样率高达 4 GSPS
    • 使用 JESD204C 的最大数据速率高达 4 GSPS
    • 7.5 GHz 模拟输入全功率带宽 (-3 dB)
  • 4 GSPS,输入为 -2.7 GHz 时,ADC 交流性能为 -1 dBFS
    • 满量程输入电压:1.4 V p-p
    • 噪声密度:−147.5 dBFS/Hz
    • 噪声指数:26.8 dB
    • HD2:−67 dBFS
    • HD3:−73 dBFS
    • 最差的其他情况(HD2 和 HD3 除外):2.7 GHz 时,为 −79 dBFS
  • 12 GSPS 时的 DAC 交流性能
    • 满量程输出电流范围:6.43 mA 至 37.75 mA
    • 双信号音 IMD3(每个音调 −7 dBFS):−78.9 dBc
    • 3.7 GHz 时,NSD,单信号音:−155.1 dBc/Hz
    • 3.7 GHz 时,SFDR,单信号音:−70 dBc
  • SERDES JESD204B/JESD204C 接口,16 个通道,速率高达 24.75 Gbps
    • 8 通道 JESD204B/C 变送器 (JTx) 和 8 通道 JESD204B/C 接收器 Rx (JRx)
    • JESD204B 与最大 15.5 Gbps 的通道速率兼容
    • JESD204C 与最大 24.75 Gbps 的通道速率兼容
    • 支持实数或复数数字数据(8、12、16 或 24 位)
  • 多种数字特性
    • 可配置或可旁路的 DDC 和 DUC
      • 8 个细调复数 DUC 和 4 个粗调复数 DUC
      • 8 个细调复数 DDC 和 4 个粗调复数 DDC
      • 每个 DUC 或 DDC 48 位 NCO
    • 可编程 192 抽头 PFIR 滤波器,用于接收均衡
      • 支持通过 GPIO 加载的 4 种不同的配置文件设置
    • 每个数据路径的可编程延迟
    • 接收 AGC 支持
      • 用于快速 AGC 控制,具有低延迟的快速检测
      • 用于缓慢 AGC 控制的信号监控器
    • 发射 DPD 支持
      • 细调 DUC 通道增益控制和延迟调整
      • DPD 观察路径的粗调 DDC 延迟调整
  • 辅助特性
    • 快速跳频和直接数字频率合成器(DDS)
    • 低延迟环回模式(接收数据路径数据可以路由到发送数据路径)
    • 具有可选分频比的 ADC 时钟驱动器
    • 功率放大器下游保护电路
    • 片内温度监控单元
    • 灵活的 GPIO 引脚
    • TDD 省电选项和共享 ADC
  • 15毫米××15毫米、324 球 BGA,间距 0.8 毫米
更多细节
show more Icon

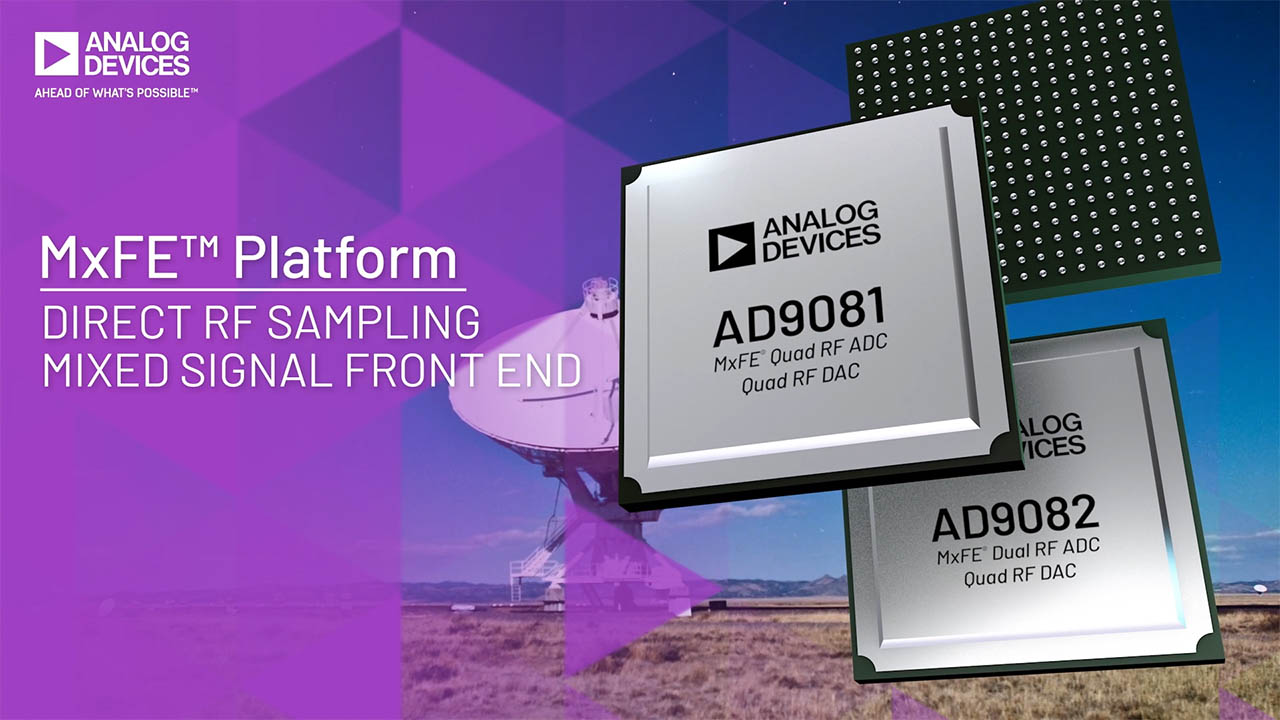

AD9081 混合信号前端(MxFE®)是一款高度集成的套件,具有四个 16 位、12 GSPS 最大采样率、RF 数模转换器(DAC)内核,以及四个 12 位、4 GSPS 速率、RF 模数转换器(ADC)内核。AD9081 非常适合需要宽带 ADC 和 DAC 来处理具有宽瞬时带宽信号的应用。该套件具有八个发送和八个接收通道,支持 24.75 Gbps/通道 JESD204C 或 15.5 Gbps/通道 JESD204B 标准。该套件还具有片内时钟乘法器,以及直接针对 RF 应用的宽带或多频带数字信号处理(DSP)功能。可以绕过 DSP 数据路径,以允许转换器内核与 JESD204 数据收发器端口之间直接连接。该套件还具有针对相位阵列雷达系统和电子战应用的低延迟回送和跳频模式。提供两种型号的 AD9081。4D4AC 模型支持完整的瞬时通道带宽,而 4D4AB 模型通过自动配置 DSP,来限制启动时的瞬时带宽,从而支持每通道 600 MHz 的最大瞬时带宽。

应用

  • 无线通信基础设施
  • 微波点对点、E 频段和 5G 毫米波
  • 宽带通信系统
  • DOCSIS 3.1 和 4.0 CMTS
  • 相控阵雷达与电子战
  • 电子测试和测量系统
产品模型 4

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

视频

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
AD9081BBPZ-4D4AB
  • HTML
  • HTML
AD9081BBPZ-4D4AC
  • HTML
  • HTML
AD9081BBPZRL-4D4AB
  • HTML
  • HTML
AD9081BBPZRL-4D4AC
  • HTML
  • HTML
软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 4

reference details image

QUAD-MxFE平台

16Tx/16Rx直接L/S/C频段采样相控阵/雷达/电子战/卫星通信开发平台

zoom

QUAD-MxFE平台

16Tx/16Rx直接L/S/C频段采样相控阵/雷达/电子战/卫星通信开发平台

16Tx/16Rx直接L/S/C频段采样相控阵/雷达/电子战/卫星通信开发平台

特性和优点

四通道MxFE数字化处理卡
  • 使用MxFE的多通道、宽带系统开发平台
  • 与Xilinx VCU118评估板(不包括)搭配使用
  • 16个RF接收(Rx)通道(32个数字Rx通道)
    • 总共16个1.5GSPS至4GSPS ADC
    • 48个数字下变频器(DDC),每个包括复数数控振荡器(NCO)
    • 16个可编程有限脉冲响应滤波器(pFIR)
  • 16个RF发射(Tx)通道(32个数字Tx通道)
    • 16个RF发射(Tx)通道(32个数字Tx通道)
    • 48个数字上变频器(DUC),每个包括复数数控振荡器(NCO)
  • 灵活的Rx和Tx RF前端
    • Rx:用于增益控制的滤波、放大、数字步进衰减
    • Tx:滤波、放大
  • 单个12V电源适配器(随附)提供片上电源调节
  • 灵活的时钟分配
    • 单个外部500MHz基准电压源提供片上时钟分配
    • 每个MxFE支持外部转换器时钟
16Tx / 16Rx校准板
  • 可配合四通道MxFE数字化处理卡和VCU118 PMOD接口(随附电缆)使用
  • 提供单独的相邻通道环回和组合通道环回选项
  • 通过SMA选项提供组合Tx通道输出
  • 通过SMA选项提供组合Rx通道输入
  • 板载对数功率检波器,AD5592R通过PMOD输出到VCU118
  • 单个12V电源适配器(随附)提供片上电源调节
软件特性和优势
简单易用的控制工具和平台接口可简化软件框架开发:
  • IIO示波器GUI
  • MATLAB插件和示例脚本
  • 示例HDL版本,包括JESD204b/JESD204c启动
  • 用于Linux和设备驱动程序的嵌入式软件解决方案
  • MATLAB系统应用GUI
用于ADEF应用的软件参考设计示例,以缩短原型制作时间:
  • 用于确定上电相位的多芯片同步功能
  • 使用NCO实现系统级幅度/相位对齐
  • 旁路JESD接口的低延迟ADC至DAC环回

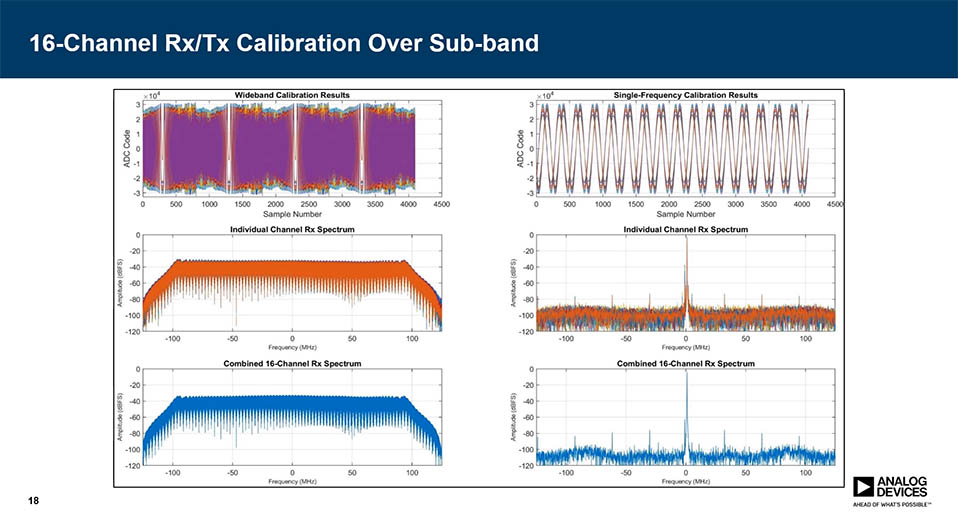

  • 用于宽带通道间幅度/相位对齐的pFIR控制
  • 快速跳频
  • 校准板MATLAB驱动程序文件
  • FPGA编程MATLAB脚本

产品详情

四通道MxFE系统开发平台包含四个MxFE®软件定义的直接RF采样收发器以及相关的RF前端、时钟和电源电路。目标应用包括相控阵雷达、电子战和地面卫星通信,尤其是L/S/C频段(0.1 GHz至~5GHz)的16发射/16接收通道直接采样相控阵。Rx和Tx RF前端具有插入式配置,可根据用户应用自定义频率范围。

四通道MxFE系统开发平台可提供完整的系统解决方案。它可以用作测试平台,用于演示多芯片同步以及实现系统级校准、波束成形算法和其他信号处理算法。该系统旨在配合Xilinx® VCU118评估板使用,具有Virtex® UltraScale+™ XCVU9P FPGA并提供参考软件、HDL代码和MATLAB系统级接口。

除了四通道MxFE数字化处理卡之外,该套件还包含16Tx / 16Rx校准板,用于开发系统级校准算法,或在与自己的用例相关的情况下更轻松地演示上电相位确定性。通过该校准板,用户还可演示组合通道动态范围、杂散和相位噪声的改进性能,连接至VCU118 PMOD接口时,还可通过免费的MATLAB插件进行控制。

该系统可用于加快以下应用的开发程序上市时间:

  • ADEF(相控阵、雷达、电子战、卫星通信)
  • 通信基础设施(多频段5G和毫米波5G)
  • 电子测试与测量
reference details image

EVAL-AD9081

AD9081 评估板

zoom

EVAL-AD9081

AD9081 评估板

AD9081 评估板

特性和优点

  • AD9081 的全功能评估板
  • 使用 ACE 软件进行控制的 PC 软件
  • HMC7044 的板载时钟用于管理套件和 FPGA 时钟
  • 选择切换到外部直接时钟

产品详情

AD9081-FMCA-EBZ 评估板包括以各种模式和配置操作 AD9081 所需的所有支持电路。还介绍了用于与套件接口的应用软件。AD9081-FMCA-EBZ 评估板连接到 ADI 公司的 ADS9-V2EBZ,并通过 ACE 软件进行评估。该板还可以与 Xilinx® 或 Intel®的市售现场可编程门阵列 (FPGA) 开发板接口。“AD-FMC-SDCARD 的使用”部分提供了有关如何使用这些平台来评估 AD9081 或 AD9082 的信息。

ACE 软件允许用户以各种模式设置 AD9081 或 AD9082,并捕获模数转换器(ADC)数据进行分析。DPGDownloaderLite 软件生成矢量,并将其传输到数模转换器 (DAC),然后可以将其发送到频谱分析仪,进行进一步分析。有关更多详细信息,请参阅 AD9081 和 AD9082 数据手册,在使用评估板时,必须同时参阅该数据手册和本用户指南。

reference details image

ADS9-V2EBZ

ADS9-V2EBZ 评估板

zoom

ADS9-V2EBZ

ADS9-V2EBZ 评估板

ADS9-V2EBZ 评估板

特性和优点

Xilinx Kintex Ultrascale+ XCKU15P-2FFVE1517E FPGA。

  • 一 (1) 个 FMC+ 连接器。
  • (20) 个 28 Gbps 收发器,由一 (1) 个 FMC+ 连接器提供支持
  • HMC DRAM
  • 简单 USB 3.0 端口接口。
  • 随附两张微型 SD 卡,“TRX”用于 ADRV9026 评估板,“HSX”用于 MxFE™ 评估板。

产品详情

当连接到指定的 ADI 公司高速转换器评估板时,ADS9-V2EBZ 可作为数据采集/发射板。ADS9-V2EBZ 上的 FPGA 旨在支持较高速度的 JESD204B/C 数据转换器,可用作高速 ADC 的数据接收器,也可用作高速 DAC 的发射器。
reference details image

X波段相控阵平台

可扩展32元件混合波束成形相控阵雷达开发平台

zoom

X波段相控阵平台

可扩展32元件混合波束成形相控阵雷达开发平台

可扩展32元件混合波束成形相控阵雷达开发平台

特性和优点

Stingray X/Ku相控阵原型制作板
  • 32通道模拟相控阵原型制作平台
  • 8个ADAR1000模拟相控阵波束成形IC
  • 32个ADTR发射/接收IC
  • RF输入、RF输出设计
  • 每个BFIC都配有单个RFIO
  • 10 GHz格点间距
  • 用于校准的独立RF检波器/ADC组合
  • 用于编程的PMOD和SDP连接器
  • 单个12V电源适配器(随附)提供片上电源调节

XUD1A X/C波段上/下变频器
  • X波段(RF)转C波段(IF)波段上/下变频器
  • 4个TX/RX RF输入/输出(通过SMA)
  • 4个TX IF输入(通过SMPM)
  • 4个RX IF输出(通过SMPM)
  • 外部LO或内部PLL选项
  • 用于编程的PMOD连接器
  • 转接板通过PMOD支持SDP和FMC连接器进行编程
  • 单个12V电源适配器(随附)提供片上电源调节

MxFE评估板
  • 与Xilinx ZCU102评估板(不包括)搭配使用
  • 4个RF接收(Rx)通道(8个数字Rx通道)
    • 总计4个12位4GSPS ADC
    • 8个数字下变频器(DDC),每个包括复数数控振荡器(NCO)
    • 8个可编程有限脉冲响应滤波器(pFIR)
  • 4个RF发射(Tx)通道(8个数字Tx通道)
    • 总计4个16位12GSPS DAC
    • 8个数字上变频器(DUC),每个包括复数数控振荡器(NCO)
  • 灵活的时钟分配
    • 单个外部500MHz基准电压源提供片上时钟分配
    • 支持外部转换器时钟
  • ZCU102评估板通过FMC连接器提供板上电源调节

软件特性和优势
简单易用的控制工具和平台接口可简化软件框架开发:
  • MATLAB系统应用GUI
  • 示例HDL版本,包括JESD204b/JESD204c启动
  • 用于Linux和设备驱动程序的嵌入式软件解决方案

用于ADEF应用的软件参考设计示例,以缩短原型制作时间:
  • 混合波束转向能力
  • 系统相位校准

产品详情

X波段开发平台包含一个MxFE®软件定义的直接RF采样收发器、X波段转C波段上下变频器和X/Ku波段模拟相控阵原型制作平台。目标应用包括相控阵雷达、电子战和地面卫星通信,尤其是X波段32发射/32接收通道混合波束成形相控阵雷达。

X波段开发平台可提供完整的系统解决方案。它可以用作测试平台,用于演示混合波束成形相控阵雷达以及实现系统级校准、波束成形算法和其他信号处理算法。该系统旨在配合Xilinx® ZCU102评估板使用,具有Zynq® UltraScale+ MPSoC FPGA并提供参考软件、HDL代码和MATLAB系统级接口软件。

利用该系统可实现以下应用的快速研发上市:

  • ADEF(相控阵、雷达、电子战、卫星通信)
  • 混合波束成型
  • 电子测试与测量
