概览

优势和特点

  • -3 dB 带宽:10.0 GHz
  • 预设 10 dB 增益,可通过添加外部电阻器而降低
  • 差分或单端输入到差分输出
  • 内部直流解耦输入和输出
  • 输入电压噪声(NSD、折合到输入端):100 MHz 时 2.25 nV/√Hz
  • 低噪声输入级:1 GHz 时噪声指数为 11.3 dB
  • 低失真,采用 +5.0 V 和 -1.8 V 电源以及 1.4 V p-p
    • 输出差分,负载差分为 50Ω|| 1 pF
  • 2 GHz:−59.4 dBc (HD2), −54.3 dBc (HD3), −68.2 dBc (IMD3)
  • 6 GHz:−66 dBc (HD2), −88.1 dBc (HD3), −48.3 dBc (IMD3)
  • 在 5.0 V 典型值下,正电源电流为 276 mA
  • 在 -1.8 V 典型值下,负电源电流为 -224 mA
  • 断电

产品详情

ADL5580 是一款高性能、单端或差分放大器,具有 10 dB 的电压增益,并针对直流至 10.0 GHz 范围的应用进行优化。该放大器在很宽的频率范围内,提供 2.24 nV/√Hz 的低折合到输入 (RTI) 噪声谱密度 (NSD)(在 1000 MHz 时),并针对失真性能进行了优化,因此是高速 12 位至 16 位模数转换器 (ADC) 的理想驱动器。ADL5580 非常适用于高性能、零中频 (IF) 和复杂 IF 接收器设计。此外,对于单端输入驱动器应用,该套件保持低失真。

通过使用两个外部串联电阻,可以将差分输入的 10 dB 增益选择改为较低的增益值。此套件可在 0.5 V 输出共模电压下,保持低失真,在高达 1.4 V p-p 的全部电平下,可以灵活驱动 ADC。

ADL5580采用 +5 V 和 -1.8 V 电源供电,正负电源电流典型值分别为 +276 mA 和 -224 mA。该套件具有电源禁用功能,当电源禁用时,放大器消耗 2 mA 电流。

ADL5580针对在直流至 10.0 GHz 频率范围内的宽带、低失真和低噪声操作进行了优化。这些属性与其可调的增益功能一起,使得此套件成为适合驱动各种 ADC、混频器、Pin 二极管衰减器、表面声波 (SAW) 滤波器和多种离散射频 (RF) 套件的首选放大器。

ADL5580 利用 ADI 公司的高速硅锗 (SiGe) 工艺制造,采用紧凑式 4 mm x 4 mm 20 端子网格阵列封装封装,可在 -40°C 至 +85°C 的温度范围内工作。

应用

  • 仪器仪表和防务应用

产品生命周期 icon-recommended 推荐新设计使用

本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

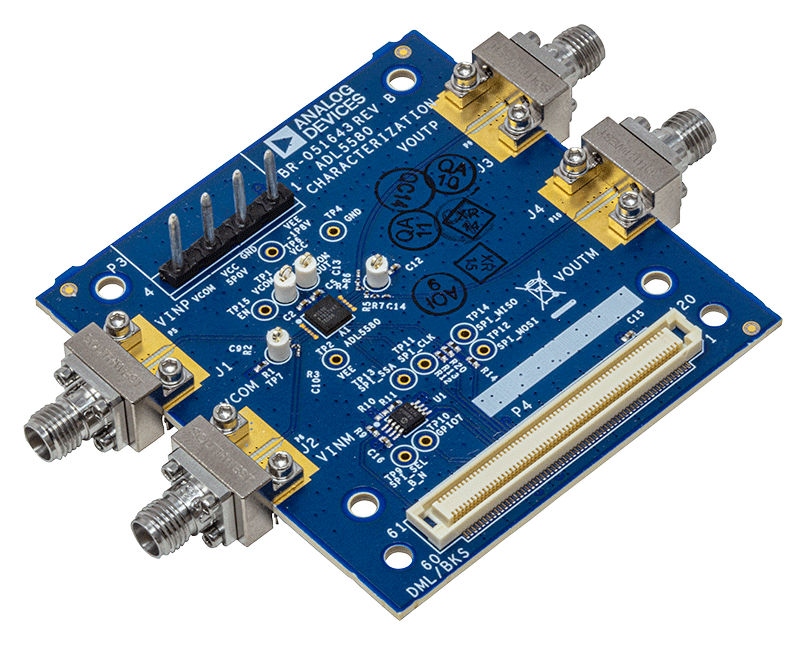

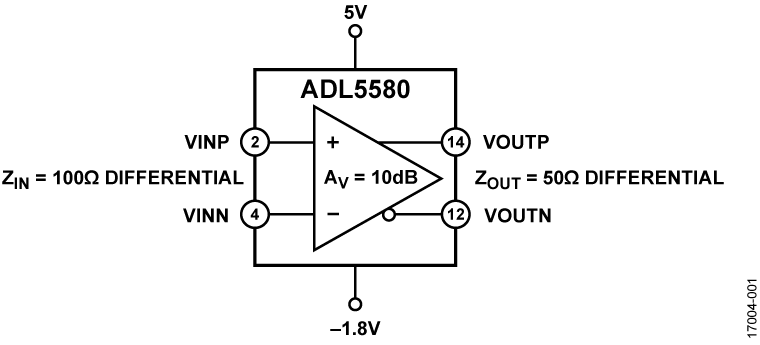

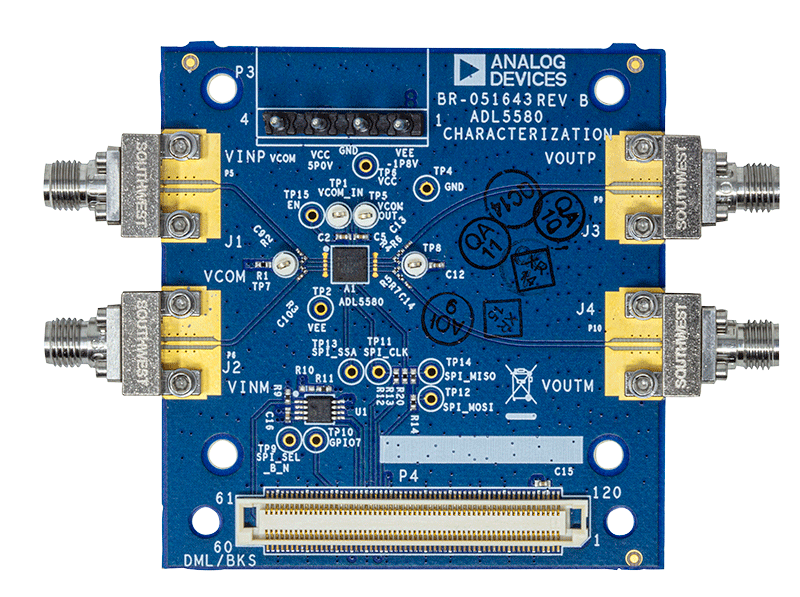

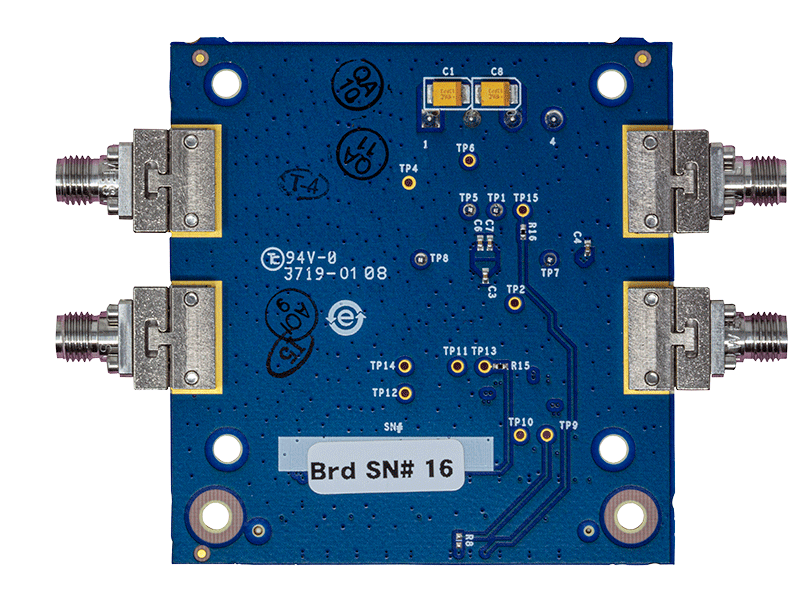

评估套件 (1)
