用户手册 Rev. A
2 查看全部

概览

优势和特点

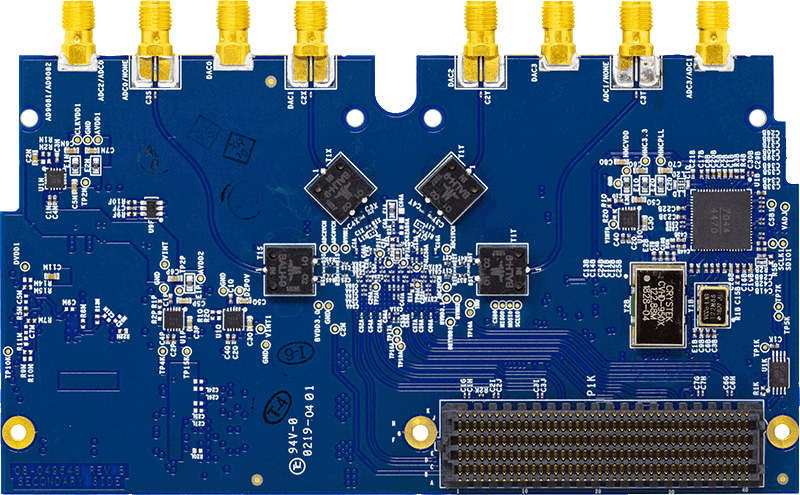

  • AD9081 的全功能评估板
  • 使用 ACE 软件进行控制的 PC 软件
  • HMC7044 的板载时钟用于管理套件和 FPGA 时钟
  • 选择切换到外部直接时钟

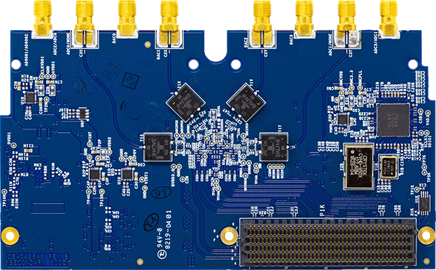

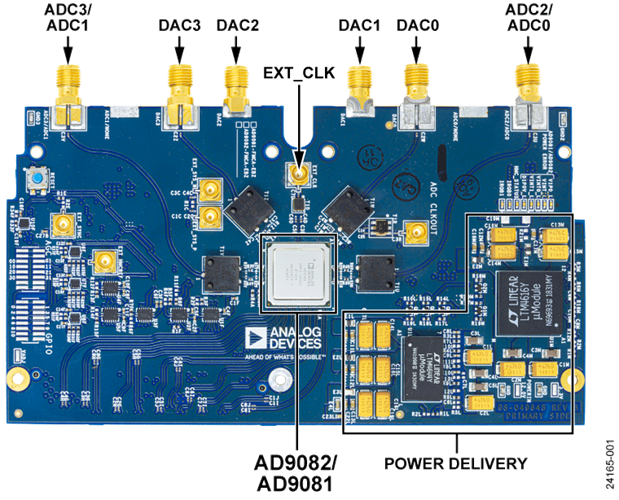

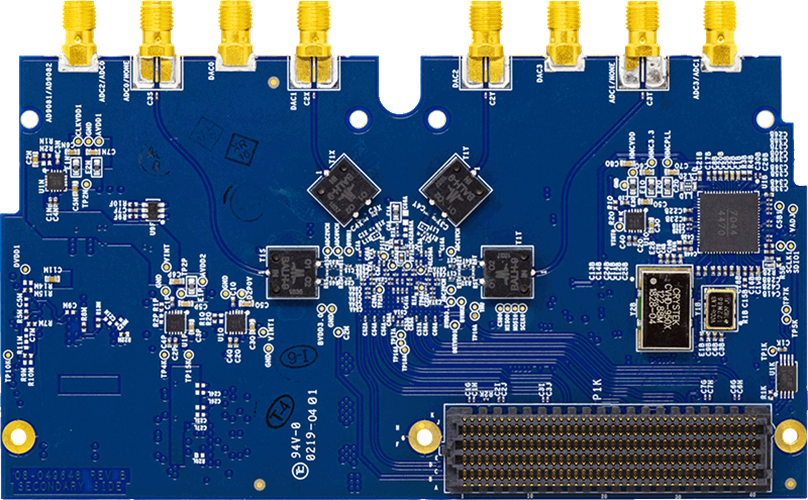

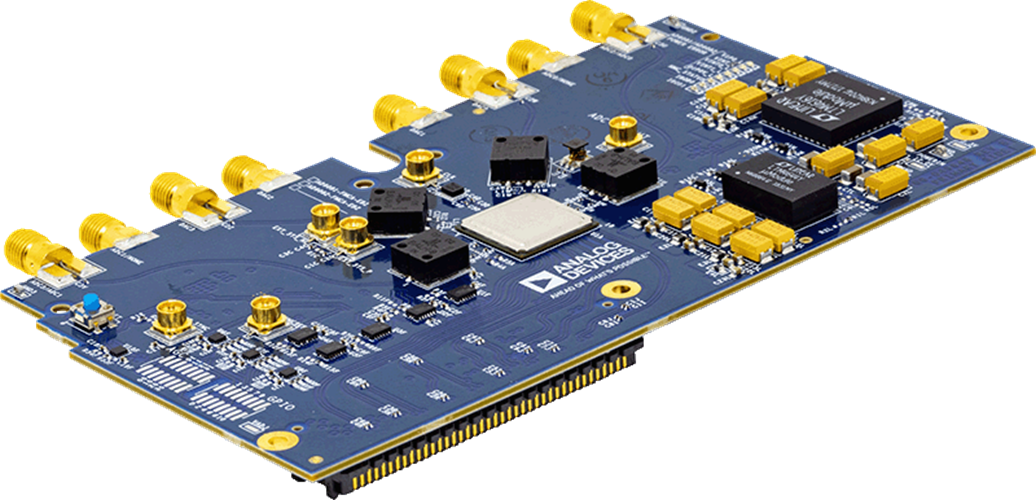

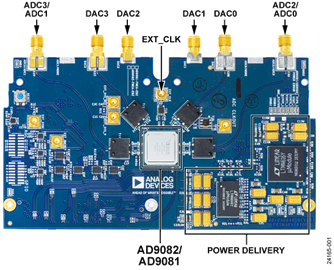

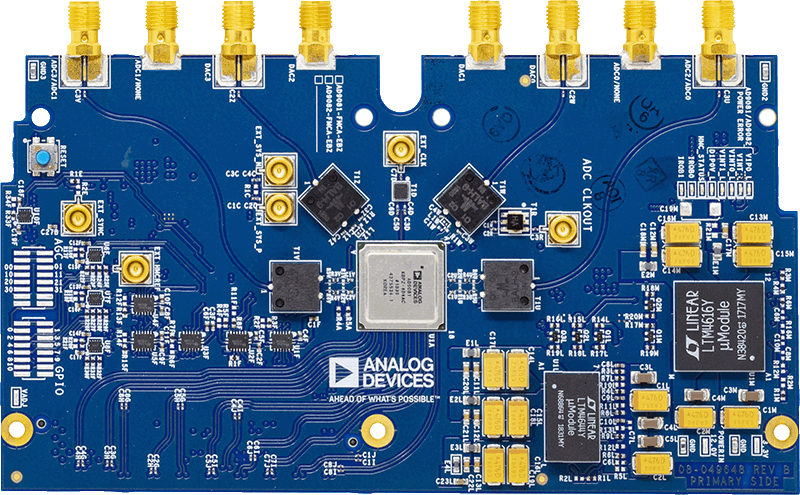

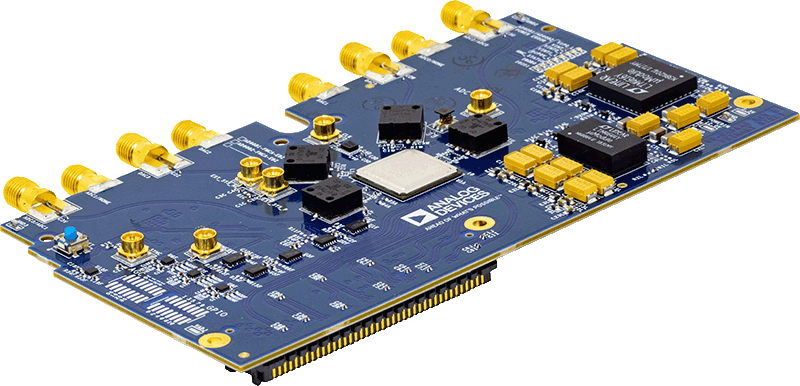

产品详情

AD9081-FMCA-EBZ 评估板包括以各种模式和配置操作 AD9081 所需的所有支持电路。还介绍了用于与套件接口的应用软件。AD9081-FMCA-EBZ 评估板连接到 ADI 公司的 ADS9-V2EBZ，并通过 ACE 软件进行评估。该板还可以与 Xilinx® 或 Intel®的市售现场可编程门阵列 (FPGA) 开发板接口。“AD-FMC-SDCARD 的使用”部分提供了有关如何使用这些平台来评估 AD9081 或 AD9082 的信息。

ACE 软件允许用户以各种模式设置 AD9081 或 AD9082，并捕获模数转换器（ADC）数据进行分析。DPGDownloaderLite 软件生成矢量，并将其传输到数模转换器 (DAC)，然后可以将其发送到频谱分析仪，进行进一步分析。有关更多详细信息，请参阅 AD9081 和 AD9082 数据手册，在使用评估板时，必须同时参阅该数据手册和本用户指南。

技术与领域

相关产品

包装内含

  • AD9081-FMCA-EBZ/AD9082-FMCA-EBZ 评估板
  • 超小型推入式母头 (SMP-F) 至超小型 A 型母头 (SMA-F) 电缆
  • MicroSD 卡 (AD-FMC-SDCARD)

文档

  • 查看全部 (12)
  • 演示板原理图 (1)
  • 用户手册 (2)
  • 评估设计文件 (2)
  • 视频 (6)
  • 技术文章 (1)
    • Document Type

    软件

    器件驱动器

    API Device Drivers

    ACE软件

    ZIP
    119 MB
    ACE plug-in for Board.AD9988 1.2023.48201 [11月 28 23]
    Plug-in to support the AD9081, AD9082, AD9988 and AD9986 evaluation boards
    EXE
    157 MB
    ACE Installer Software 1.30.3311.1463 [4月 24 24]
    Analysis | Control | Evaluation (ACE) Software. Requires internet access. Run this executable to install ACE onto your computer. Required before installing the plug-in(s) above. Once ACE is installed, double-click on the plug-in package to install the plug-in.
    ACE 软件页面 >
