ADP1765

推荐新设计使用

5 A、低V_IN、低噪声、CMOS线性稳压器

数据手册 (Rev. B) 产品选型表

产品模型: 10

Viewing:

产品详情

输出电流：5 A（最大值）
低输入电压电源范围
- V_IN = 1.10 V至1.98 V，无需外部偏置电源
固定输出电压范围(V_{OUT_FIXED})：0.55 V至1.5 V
可调输出电压范围(V_{OUT_ADJ})：0.5 V至1.5 V
超低噪声：2 µV rms，100 Hz至100 kHz
噪声频谱密度：5 nV/√Hz (10 kHz)；4 nV/√Hz (100 kHz)
低压差：59 mV（典型值，5 A负载）
工作电源电流：5 mA（典型值，空载）

线路、负载和温度范围内的固定输出电压精度：±1.5%
出色的电源抑制比(PSRR)性能
- 典型值61 dB（10 kHz，5 A负载时）
- 典型值43 dB（100 kHz，5 A负载时）
出色的负载/线路瞬态响应
软启动可降低浪涌电流
针对小型22 µF陶瓷电容进行了优化
限流和热过载保护
电源良好指示器
精密使能
16引脚、3 mm × 3 mm LFCSP封装

参考资料

数据手册 1

ADP1765: 5 A, Low V_IN, Low Noise, CMOS Linear Regulator Data Sheet (Rev.B) 01/31/2017

用户手册 1

UG-1072: Evaluating the ADP1764 and ADP1765 Low V_IN, Low Noise, CMOS Linear Regulators (Rev.0) 01/31/2017

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
ADP1765ACPZ-0.9-R7	16-Lead LFCSP (3mm x 3mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADP1765ACPZ-1.0-R7	16-Lead LFCSP (3mm x 3mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADP1765ACPZ-1.1-R7	16-Lead LFCSP (3mm x 3mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADP1765ACPZ-1.2-R7	16-Lead LFCSP (3mm x 3mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADP1765ACPZ-1.3-R7	16-Lead LFCSP (3mm x 3mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADP1765ACPZ-1.5-R7	16-Lead LFCSP (3mm x 3mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADP1765ACPZ-R7	16-Lead LFCSP (3mm x 3mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADP1765ACPZ0.85-R7	16-Lead LFCSP (3mm x 3mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADP1765ACPZ0.95-R7	16-Lead LFCSP (3mm x 3mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADP1765ACPZ1.25-R7	16-Lead LFCSP (3mm x 3mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys

这是最新版本的数据手册

工具及仿真模型

LTspice 1

ADP1765 - LDO Linear Regulators

LTspice中提供以下器件型号：

ADP1765
ADP1765-0.55
ADP1765-0.9
ADP1765-0.95
ADP1765-1.0
ADP1765-1.1
ADP1765-1.2
ADP1765-1.25
ADP1765-1.3
ADP1765-1.5

LTspice^®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

ADP1764/ADP1765 评估板

立即购买更多内容

特性和优点

ADP1764和ADP1765的全功能评估板
输入电压范围：1.10 V至1.98 V
输出电流范围：

ADP1764：0 mA至4 A
ADP1765：0 mA至5 A

可评估可调或固定输出电压
测试点便于进行电气测量
工作温度范围：-40°C至+125°C

产品详情

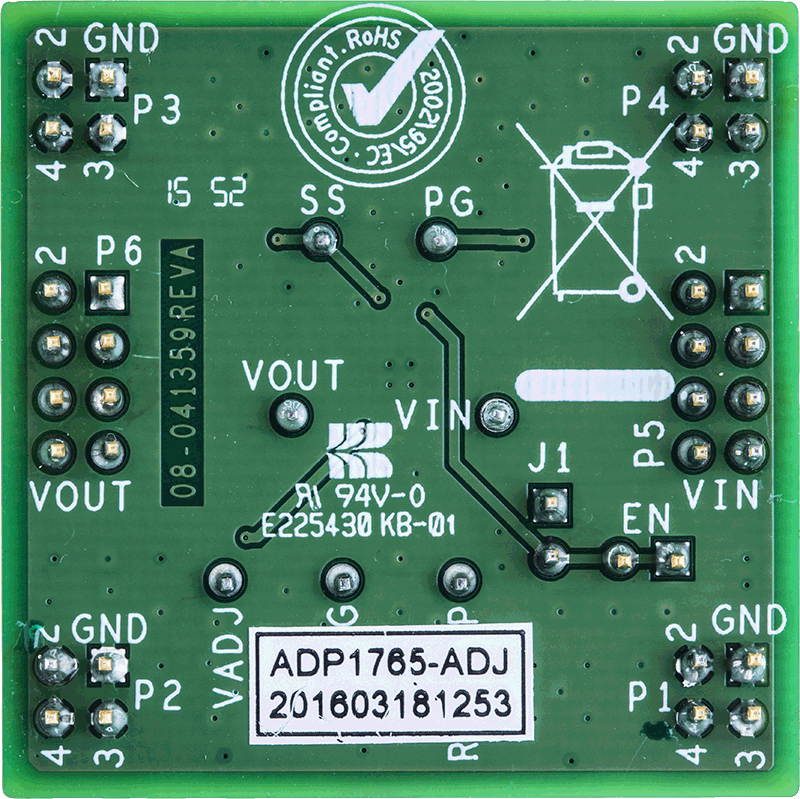

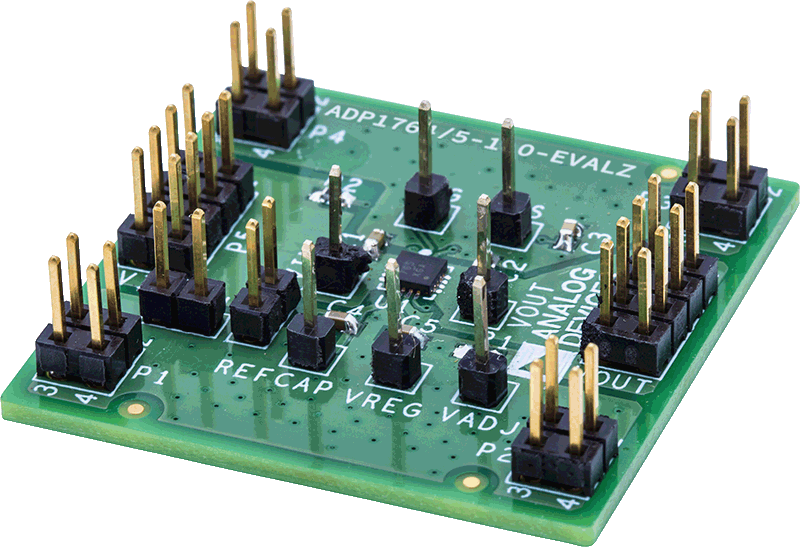

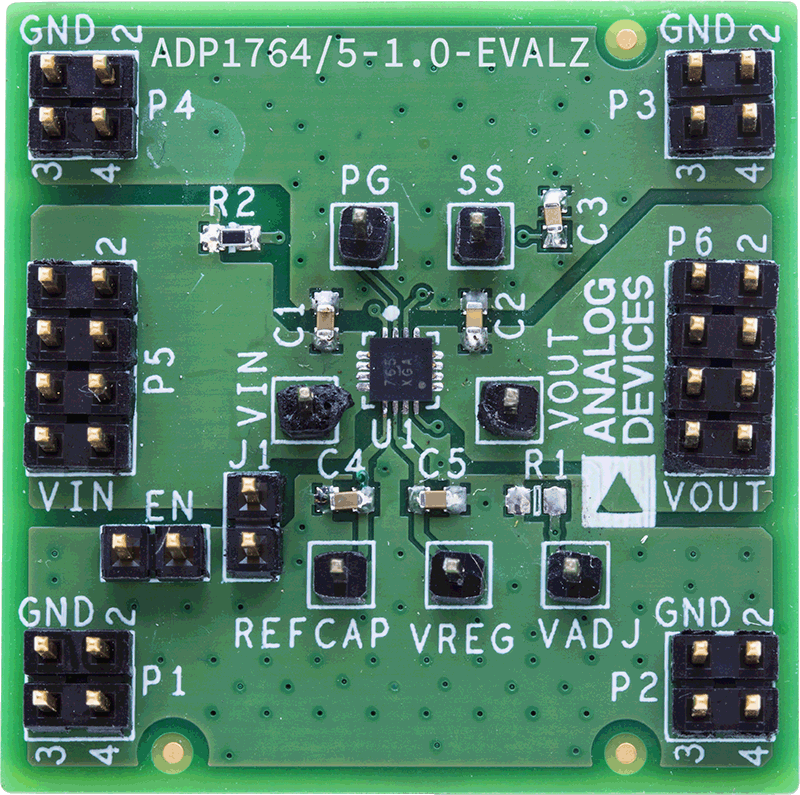

ADP1764-1.0-EVALZ和ADP1765-1.0-EVALZ固定评估板以及ADP1764-ADJ-EVALZ和ADP1765-ADJ-EVALZ可调评估板用于演示ADP1764和ADP1765系列线性稳压器的功能。

使用单电压电源、电压表、电流表和负载电阻，即可对线路和负载调节、压差以及接地电流进行简单的器件测量。

ADP1764固定和可调评估板与ADP1765相同。

有关ADP1764和ADP1765线性稳压器的完整详情，请参见ADP1764和ADP1765数据手册，使用这些评估板时应同时参考用户指南与数据手册。

资料

UG-1072: Evaluating the ADP1764 and ADP1765 Low V_IN, Low Noise, CMOS Linear Regulators (Rev.0)
1.21 M
