LTM8063

40VIN、2A Silent Switcher µModule 稳压器

英文数据手册

Rev. C

推荐新设计使用

顶部

概览

优势和特点
产品详情

优势和特点

低噪声 Silent Switcher^® 架构
宽输入电压范围：3.2V 至 40V
宽输出电压范围：0.8V 至 15V
12V_IN、5V_OUT、T_A = 85°C 时的连续输出电流为 2A
2.5A 峰值电流

可选的开关频率：200kHz 至 2.2MHz
外部同步
可配置为逆变器

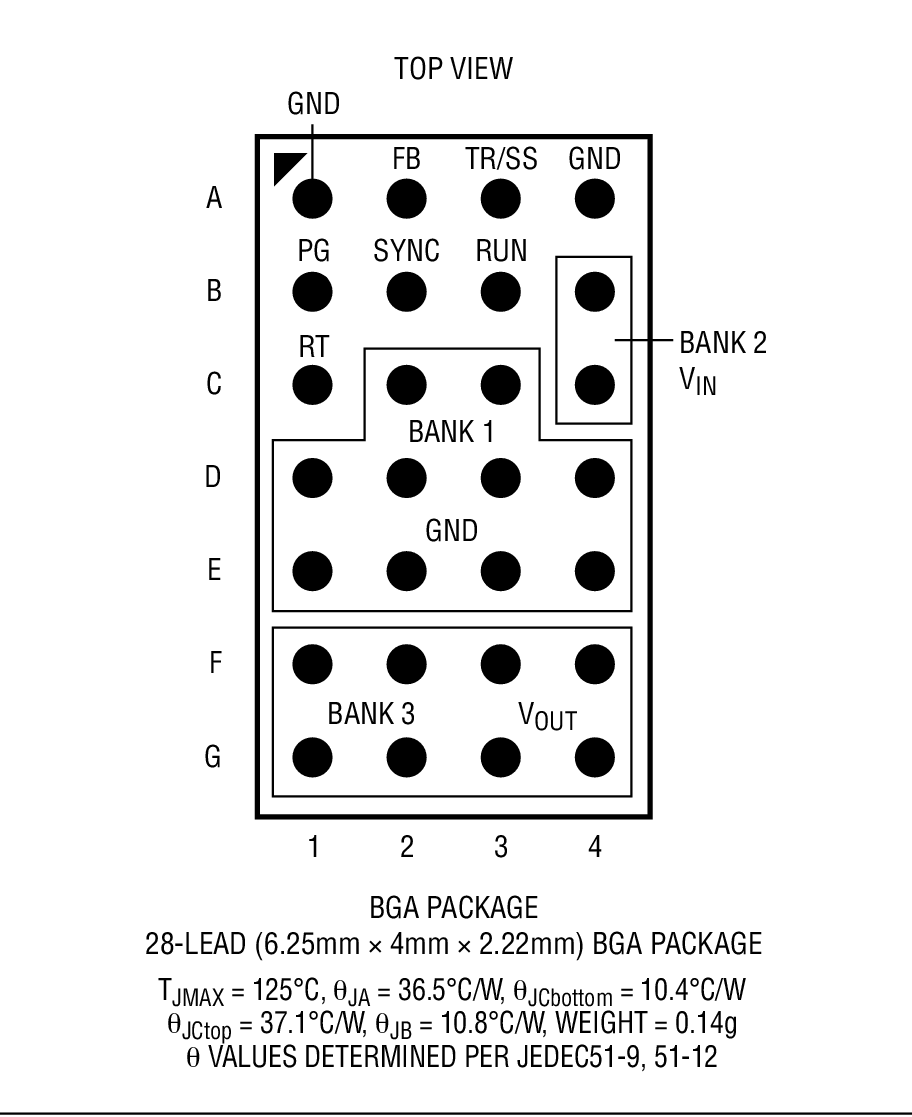

6.25mm × 4mm × 2.22mm BGA 封装

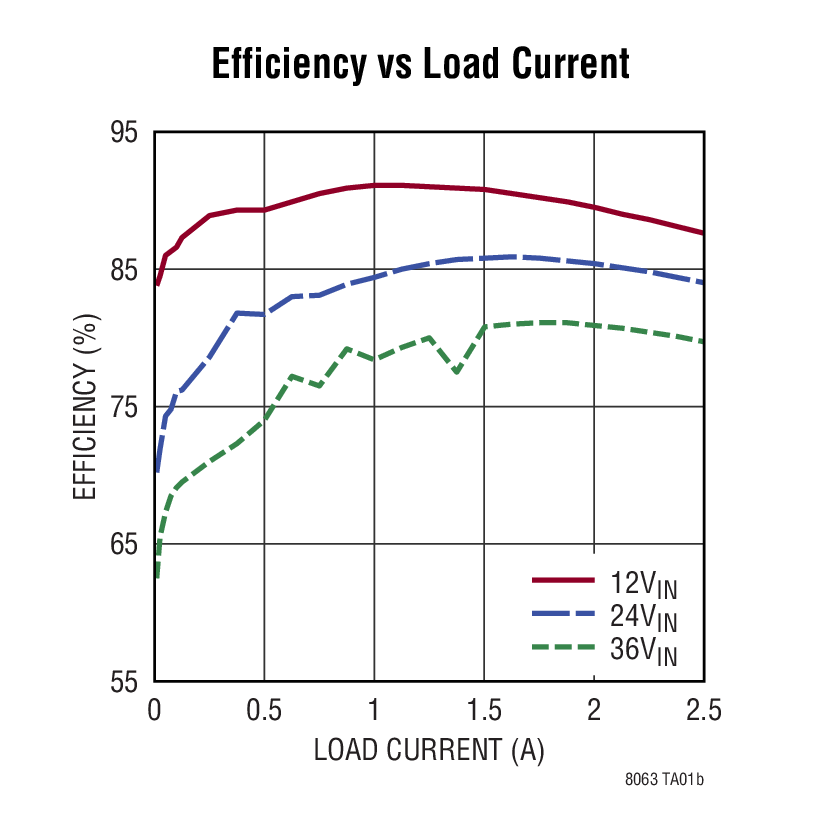

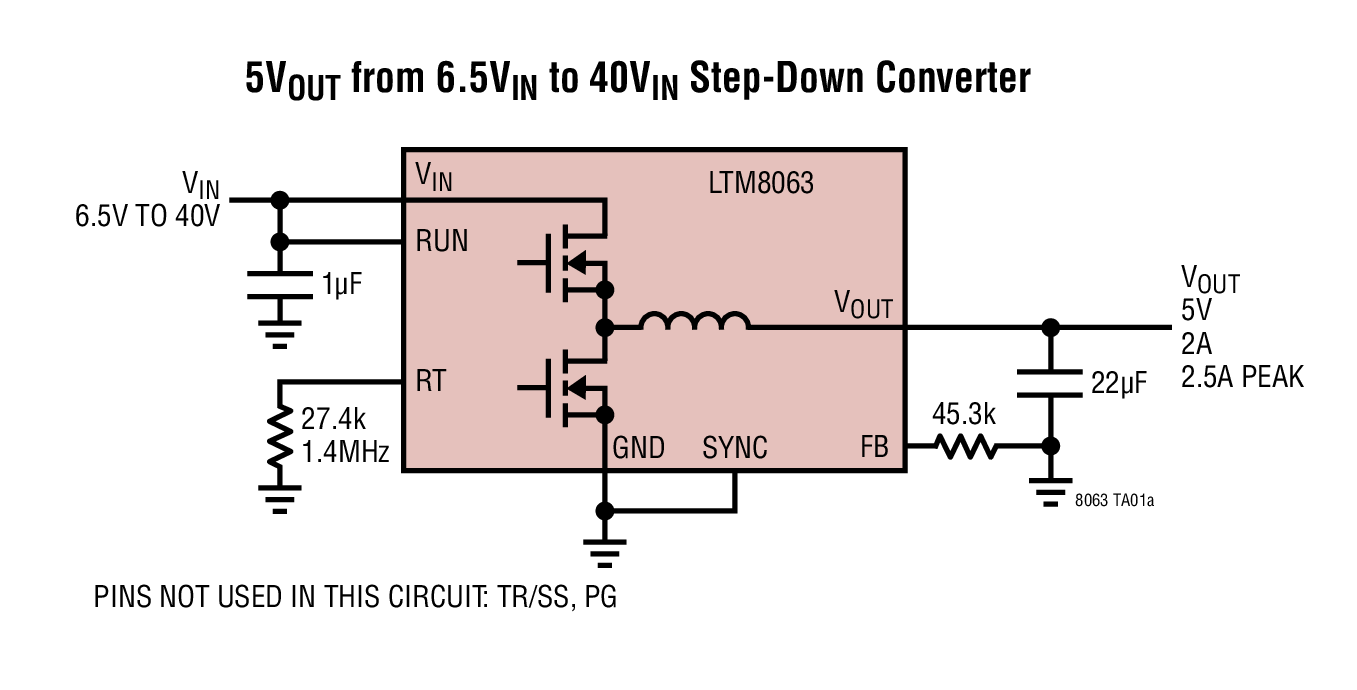

产品详情

LTM8063 是一款 40V_IN、2A 连续电流、2.5A 峰值电流、降压型 µModule^®（电源模块）稳压器。封装内内置了开关控制器、电源开关、电感器和所有的支持组件。LTM8063 可在 3.2V 至 40V 的输入电压范围内工作，支持 0.8V 至 15V 的输出电压范围和 200kHz 至 2.2MHz 的开关频率范围，这两个范围各由一个电阻器设定。只需采用输入和输出滤波电容器即可构成完整的设计。

由于采用了外形扁平的封装，因而可以利用 PC 板底部上的未用空间，以实现高密度负载点调节。LTM8063 采用耐热性能增强的紧凑型模压树脂球栅阵列 (BGA) 封装，适合使用标准的表面贴装设备进行自动化装配。LTM8063 符合 RoHS 标准。

应用

汽车电池调节
便携式产品的电源
分布式电源调节
工业电源
墙上变压器调节

产品分类

电源管理
- 超低噪声稳压器
- 高输入电压降压稳压器

领域

医疗健康 (1)
- 体外诊断

类似器件点击在参数搜索中查看所有

产品生命周期推荐新设计使用

本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

评估套件 (3)

QUAD-MxFE Platform

16Tx/16Rx Direct L/S/C-Band Sampled Phased-Array/RADAR/EW/SATCOM Development Platform

AD9208-3000EBZ

AD9208 评估板

DC2494A

LTM8063 演示板 | 40V、2A 降压型 μModule 稳压器

QUAD-MxFE Platform

查看此评估套件详细信息

The Quad-MxFE System Development Platform contains four MxFE® software defined, direct RF sampling transceivers, as well as associated RF front-ends, clocking, and power circuitry. The target application is phased array radars, electronic warfare, and ground-based SATCOM, specifically a 16 transmit/16 receive channel direct sampling phased array at L/S/C band (0.1 GHz to ~5GHz). The Rx & Tx RF front-end has drop-in configurations that allow for customized frequency ranges, depending on the user’s application.

The Quad-MxFE System Development Platform highlights a complete system solution. It is intended as a testbed for demonstrating multi-chip synchronization as well as the implementation of system level calibrations, beamforming algorithms, and other signal processing algorithms. The system is designed to mate with a VCU118 Evaluation Board from Xilinx®, which features the Virtex® UltraScale+™ XCVU9P FPGA, with provided reference software, HDL code, and MATLAB system-level interfacing.

In addition to the Quad-MxFE Digitizing Card, the kit also contains a 16Tx / 16Rx Calibration Board that is used to develop system-level calibration algorithms, or otherwise more easily demonstrate power-up phase determinism in situations pertinent to their own use case. The Calibration Board also allows the user to demonstrate combined-channel dynamic range, spurious, and phase noise improvements and can also be controlled via a free MATLAB add-on when connected to the PMOD interface of the VCU118.

The system can be used to enable quick time-to-market development programs for applications like:

ADEF (Phased-Array, RADAR, EW, SATCOM)
Communications Infrastructure (Multiband 5G and mmWave 5G)
Electronic Test and Measurement

优势和特点

Quad-MxFE Digitizing Card

Multi-Channel, Wideband System Development Platform Using MxFE
Mates With Xilinx VCU118 Evaluation Board (Not Included)
16x RF Receive (Rx) Channels (32x Digital Rx Channels)
- Total 16x 1.5GSPS to 4GSPS ADC
- 48x Digital Down Converters (DDCs), Each Including Complex Numerically-Controlled Oscillators (NCOs)
- 16x Programmable Finite Impulse Response Filters (pFIRs)
16x RF Transmit (Tx) Channels (32x Digital Tx Channels)
- Total 16x 3GSPS to 12GSPS DAC
- 48x Digital Up Converters (DUCs) , Each Including Complex Numerically-Controlled Oscillators (NCOs)
Flexible Rx & Tx RF Front-Ends
- Rx: Filtering, Amplification, Digital Step Attenuation for Gain Control
- Tx: Filtering, Amplification
Multiple System Control and Analysis Tools
- IIO Oscilloscope GUI
- MATLAB Add-Ons & Example Scripts
- Example HDL and Embedded Software Solutions for JESD204b/JESD204c Bring-Up
- MATLAB System Applications GUI
Provided Application-Specific Examples
- Multi-Chip Synchronization for Power-Up Phase Determinism
- System-Level Amplitude/Phase Alignment Using NCOs
- Low-Latency ADC-to-DAC Loopback Bypassing JESD Interface
- pFIR Control for Broadband Channel-to-Channel Amplitude/Phase Alignment
- Fast-Frequency Hopping
On-Board Power Regulation from Single 12V Power Adapter (Included)
Flexible Clock Distribution
- On-Board Clock Distribution from Single External 500MHz Reference
- Support for External Converter Clock per MxFE

16Tx / 16Rx Calibration Board

Mates to Quad-MxFE Digitizing Card & VCU118 PMOD Interface (Cable Included)
MATLAB Control Enables System-Level Calibration Algorithm Development
Provides Both Individual Adjacent Channel Loopback and Combined Channel Loopback Options
Combined Tx Channels Out Via SMA Option
Combined Rx Channels In Via SMA Option
On-Board Log Power Detectors With AD5592R Output To VCU118 Over PMOD
On-Board Power Regulation from Single 12V Power Adapter (Included)

软件

Quad-MxFE Software Quick Start Guide

AD9208-3000EBZ

查看此评估套件详细信息

AD9208-3000EBZ支持14位、3GSPS双通道模数转换器(ADC) AD9208-3000。该器件内置片内缓冲器和采样保持电路，专门针对低功耗、小尺寸和易用性而设计。该器件设计支持高达5 GHz的直接RF采样模拟信号。ADC输入的3 dB带宽大于9 GHz。AD9208针对宽输入带宽、高采样速率、出色的线性度和小封装低功耗而优化。

本参考设计提供在各种模式和配置下运行该ADC所需的全部支持电路。它设计为可直接与ADS7-V2EBZ数据捕获卡接口，允许用户下载捕获的数据进行分析。现可使用ACE软件包实现器件控制和后续数据分析。

AD9208-DUAL-EBZ是一款演示板，旨在使用JESD204B subclass1 协议展示多芯片同步。AD9208-3000是一款14位、3GSPS双通道模数转换器(ADC)。该器件设计支持高达5 GHz的直接RF采样模拟信号。ADC输入的3 dB带宽大于9 GHz。AD9208针对宽输入带宽、高采样速率、出色的线性度和小封装低功耗而优化。HMC7044是一款高性能双环路整数N分频抖动衰减器，能够选择参考并生成超低相位噪声的频率，支持配有并行或串行（JESD204B型）接口的高速数据转换器。LTM8074是一款40VIN输入电压、1.2A连续电流、1.75A峰值电流的降压µModule^®（电源模块）稳压器。Silent Switcher架构可将EMI降至最低，同时在高达2.2MHz的频率下实现高效率运行。

本参考设计提供在各种模式和配置下运行该ADC所需的全部支持电路。该器件通过使用JESD204B subclass1协议，轻松展示多芯片同步。该演示板可使用FMC+ (Vita57.4)连接器与FPGA开发板直接接口。

优势和特点

提供两种评估选项：AD9208-3000EBZ和AD9208-DUAL-EBZ。

AD9208-3000特性
- AD9208-3000的全功能评估板。
- 宽带巴伦驱动输入。
- 无需外部电源采用来自FMC连接器的12 V-1 A和3.3 V-3 A电源。
- 通过ACE实现器件控制和分析的单软件接口。

AD9208-DUAL特性
- 使用HMC7044展示两个AD9208 ADC的多芯片同步的演示板。
- 独立自足的ADC以及FPGA时钟。
- 12V外部单电源供电。
- 使用FMC+ (Vita57.4)连接器与VCU118或类似FPGA开发板接口。
- 使用ADI公司的JESD204B IP框架。
- 采用Silent Switcher技术，实现低SWaP高效功率传输。
- 通过ADI Wiki知识库提供完整的软件支持。

DC2494A

查看此评估套件详细信息

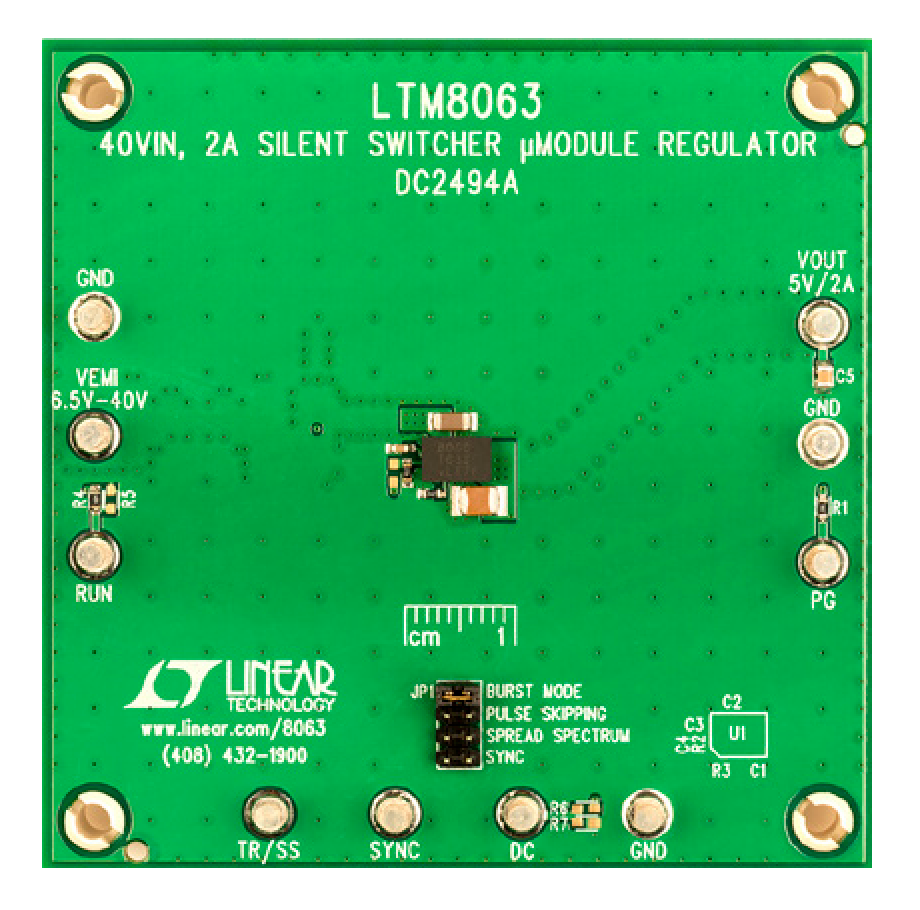

演示电路 2494A 是一款采用 LTM8063 的 40V、2A 降压型 μModule® 稳压器。该演示板专为采用 6.5V 至 40V 输入产生 5V 输出而设计。宽输入范围允许使用多种输入源，例如汽车电池和工业电源。只需通过修改适当的电阻器和/或电容器，即可在 DC2494A 上变更 LTM8063 的输出电压、开关频率、软启动和电源良好等用户可调特性。
