概览

优势和特点

  • 提供从 RF DAC、收发器和 SoC 到功率放大器的接口的发射 VGA
  • RF 输出频率范围:1500 MHz 至 3000 MHz
  • 采用偏置器提供 RF DAC 输出的内部平衡/不平衡转换器
  • 使用片内 DAC 时的集成 VVA 衰减范围:20.5 dB
  • 2 级高线性度放大器
  • RF DSA 衰减范围:15.5 dB,步进分辨率为 0.5 dB
  • 50 Ω 差分输入和 50 Ω 单端输出
  • 可通过 4 线 SPI 完全编程
  • 5 V 单电源
  • 38 端子 10.5 mm × 5.5 mm LGA

产品详情

ADL6317 是一款发射可变增益放大器 (VGA),它可提供从射频数模转换器 (RF DAC)、收发器和片内系统 (SoC) 到功率放大器的接口。集成式平衡/不平衡转换器和混合耦合器可以在 1500 MHz 至 3000 MHz 的频率范围内实现高性能 RF 能力。

为了优化性能与功率水平,ADL6317 包含了电压可变衰减器 (VVA)、高线性度放大器和数字分级衰减器 (DSA)。集成到 ADL6317 中的所有套件都可以通过 4 线串行端口接口 (SPI) 进行编程。

ADL6317 采用高级硅锗 (SiGe)、双极互补金属氧化物半导体 (BiCMOS) 工艺制成。

应用

  • FDD/TDD 宽带通信系统中的 2G/3G/4G/长期演进 (LTE)

产品分类

产品生命周期 icon-recommended 推荐新设计使用

本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

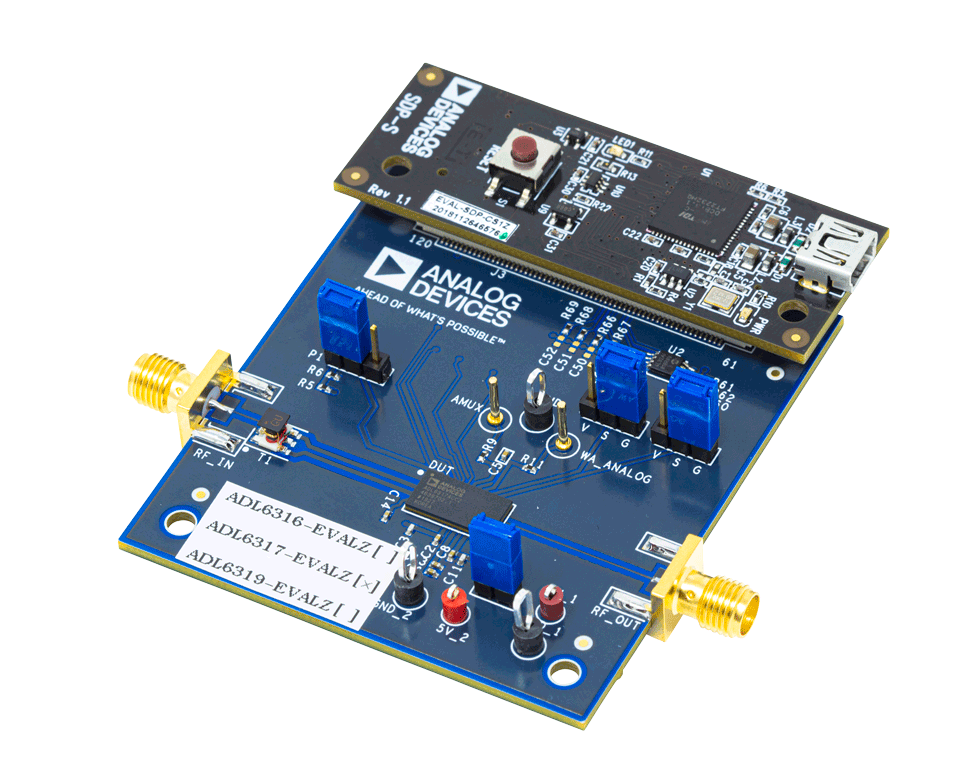

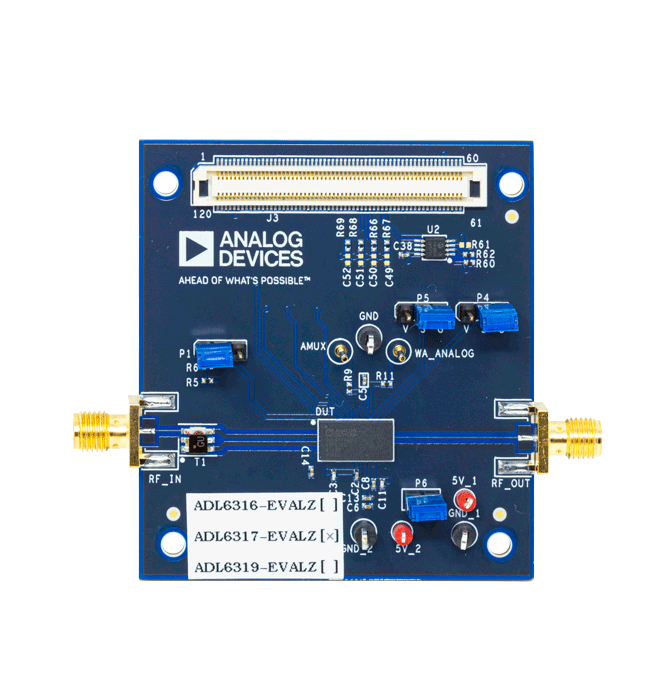

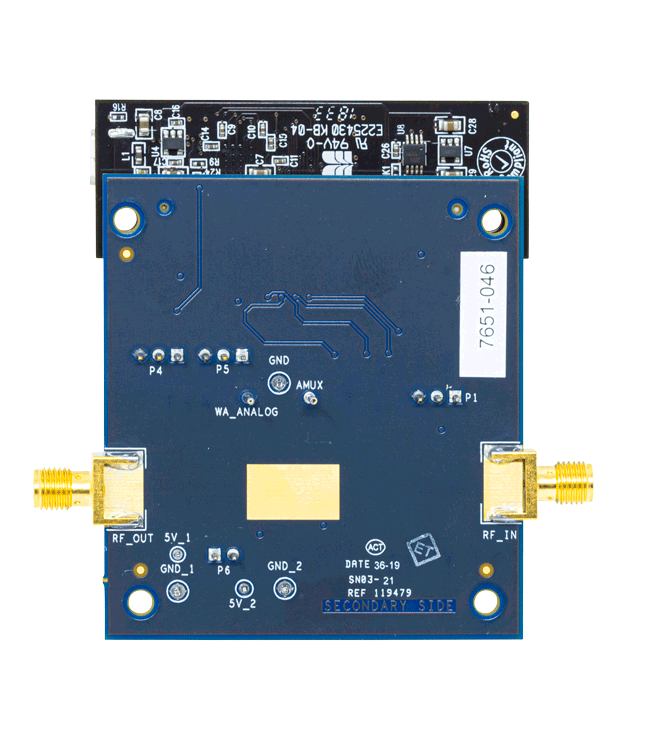

评估套件 (1)

软件代码及系统需求

驱动/参考代码

API Device Drivers

Device Application Programming Interface (API) C code drivers provided as reference code that allows the user to quickly configure the product using high-level function calls. The library acts as an abstraction layer between the application and the hardware. The API is developed in C99 to ensure agnostic processor and operating system integration. Customers can port this application layer code to their embedded systems by integrating their platform-specific code base to the API HAL layer.

To request this software package, go to the Software Request Form signed in with your MyAnalog account and under “Target Hardware” select “High Speed RF Products” and choose the desired API product package. You will receive an email notification once the software is provided to you.

工具及仿真模型

IBIS模型

S参数

设计工具

ADIsimRF

ADIsimRF是一款简单易用的RF信号链计算工具。可以计算和导出多达50级的信号链级联增益、噪声、失真和功耗并绘制其曲线。ADIsimRF还包括丰富的ADI射频和混合信号元件的器件模型数据库。
