先进驾驶辅助系统(ADAS)摄像头解决方案

ADI的先进驾驶辅助系统(ADAS)摄像头解决方案提供高带宽GMSL™ SerDes连接、精密电源管理和符合ASIL标准的电子器件,专为前视、后视和侧视摄像头设计而打造。

技术规格

  • GMSL™2串行链路数据速率

    ADI的GMSL™2(千兆多媒体串行链路2)串行器/解串器架构,以每通道最高6Gbps的固定正向数据速率运行,同时配备187.5Mbps反向控制通道,可在单根同轴电缆或屏蔽双绞线(STP)电缆上实现高分辨率视频与双向命令数据的全双工传输。

  • 支持的图像分辨率与帧率

    ADAS摄像头接口IC支持200万像素/60fps至800万像素/40fps的图像传感器输出,涵盖车道保持辅助、自动紧急制动、前视感知和环视系统所需的全部分辨率范围,无需任何外部重定时或缓冲电路。



  • 车规级介质上的线缆传输距离

    GMSL™ SerDes技术在同轴电缆和STP布线配置下,均可在线缆长度超过15米时保持信号完整性,为系统架构师提供物理布线灵活性,便于将摄像头模块布置在汽车周边,同时集中调度ECU处理,而无须因有源信号调节增加BOM负担。

  • 车规级认证与工作范围

    本产品系列中的所有ADAS摄像头IC均通过AEC-Q100 2级认证,可在−40°C至+105°C温度范围内连续工作,满足全球乘用车、商用车和自动驾驶平台对于热管理、振动和可靠性的要求。

优势与价值

降低物料清单成本

ADI的高效率、高集成度电源管理IC(包括专为摄像头模块设计的多输出微型PMIC),将多个分立式稳压器整合到单个器件中,直接减少汽车每个摄像头位置的元器件数量、PCB面积和采购复杂度。

紧凑、高功率密度封装

摄像头模块的尺寸限制要求芯片在尽可能小的封装面积内提供尽可能多的功能。ADI的串行器和电源管理器件提供小至5 mm × 5 mm的紧凑TQFN封装,支持纤薄的摄像头模块设计,可满足齐平安装的前视和侧视外壳的严格尺寸要求。

在长距离和复杂线缆上可靠地传输像素数据

SerDes架构消除了长线束走线下并行摄像头链路接口的信号完整性风险。无论面对怎样的布线几何形状、连接器转换或汽车环境中的电磁干扰,GMSL™技术都能确保从传感器到ECU实现精确、确定性的像素传输。

简化功能安全合规流程

ADI摄像头电源管理IC中内置了符合ASIL标准的诊断和保护功能,可减轻系统级功能安全工程的负担。工程师可利用预先表征的ASIL构建模块,而无需从零开始设计定制故障检测电路,从而加快合规进程并缩小审核范围。

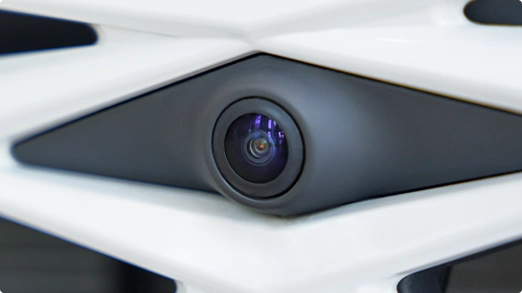

Close-up of ADAS camera lens on a white and black car.

信号链

(2)

单击图片中的任意部分,即可了解该部件的内容

实际应用

前视摄像头系统

前向ADAS摄像头在车载摄像头网络中要求尽可能高的数据带宽和尽可能低的延迟,支持800万像素/40fps的图像传感器,用于高速行驶下的车道识别、交通标志分类、行人检测和自动紧急制动响应。ADI的GMSL™2串行器和解串器对具有MIPI CSI-2输出接口,可直接连接主流SoC平台,无需信号链中的额外桥接器件。

后视摄像头系统

后视摄像头必须在宽范围的环境温度波动下可靠工作,并在所有光照条件下提供低延迟、高保真的视频,保障泊车辅助和倒车的安全。ADI提供专为后视摄像头模块优化的集成式串行器、解串器和电源管理解决方案,将紧凑的外形与稳健的ASIL保护相结合,满足事关安全的关键倒车操作的需求。

侧视摄像头和环视系统

侧视摄像头和环视系统汇集来自横向布置摄像头模块的多个同步视频流,以构建用于变道辅助和低速操控的复合俯视汽车视图。ADI的多通道GMSL™2解串器支持单器件上多达八路同步摄像头输入,降低ECU互连复杂度,并支持在统一的芯片平台上实现高性价比的环视功能扩展。

Title
Subtitle
了解更多

与其他方案的对比

比较各类别以选择合适的解决方案架构。

分类 主要功能 关键技术 目标应用
前视摄像头 汽车前方的长距离、高分辨率场景感知,面向主动安全和自动驾驶功能 GMSL™2串行器/解串器、MIPI CSI-2、支持800万像素图像传感器、AEC-Q100 2级 车道保持辅助、自动紧急制动、交通标志识别、高速公路领航
后视摄像头 短距倒车方向视频采集,具备符合ASIL标准的信号完整性,满足安全法规要求 GMSL™ SerDes、紧凑电源管理PMIC、ASIL诊断、−40°C至+105°C工作温度 泊车辅助、倒车安全合规、低速防撞
侧视摄像头/环视 从侧向摄像头位置进行多通道同步视频汇集,实现复合场景感知 多输入GMSL™2解串器(最多8通道)、同步触发、同轴电缆/STP布线 变道辅助、环视监测、盲区检测、城市环境操控

实施指南

按照以下步骤设计、测试和验证基于ADI组件构建的解决方案。

第1步:定义系统分辨率、帧率和线缆拓扑

确定汽车每个摄像头位置所需的图像传感器分辨率(200万像素至800万像素)和帧率(最高60fps)。识别线缆走线路径,并测量从每个摄像头模块到中央ECU的最大线缆长度,以确认各段应使用同轴电缆还是STP介质。




第2步:选择兼容的GMSL™串行器/解串器对

根据第1步中确定的分辨率、MIPI CSI-2数据通道数和通道数量要求,在摄像头模块侧选择ADI GMSL™2串行器IC,在ECU侧选择匹配的解串器IC。确认目标汽车平台的AEC-Q100等级和汽车工作温度合规性。




第3步:集成车规级摄像头电源管理

选择专为摄像头模块电源轨架构设计的ADI多输出车规微型PMIC。为图像传感器、串行器和ISP供电域配置输出电压。验证输入电压范围与汽车12V或48V架构的兼容性及所需的输出精度。




第4步:实现符合ASIL标准的保护和安全监控电路

启用电源管理IC中的ASIL诊断功能,包括过压和欠压监控及RESET信号。针对摄像头系统功能的目标ASIL等级,确认功能安全分解结构。记录提交安全案例所需的故障检测覆盖率指标。




第5步:验证信号完整性并执行系统级功能安全合规测试

在同轴电缆和STP两种配置下,对全线缆长度运行信号完整性检查,以确认工作数据速率下的眼图裕量。执行完整的AEC-Q100应力测试序列,并针对ASIL要求,验证故障注入行为。使用ADI评估套件和参考设计,以加快调试并缩短量产前验证时间。

相关资源

培训与教程

Title
Subtitle
了解更多
添加至 myAnalog

将文章添加到 myAnalog 的资源部分、现有项目或新项目。

创建新项目

文件和下载

显示更多

Arrow image

搜索我们的知识库

更快地找到答案——只需提问、搜索并从专家、同行、博客、论坛和常见问题解答中获取信息,所有内容尽在一处。

button icon

得到帮助

先进驾驶辅助系统(ADAS)摄像头解决方案是集成高速SerDes连接、精密图像传感器接口和车规级电源管理的硬件平台,用于采集、传输和处理来自汽车周围摄像头的视觉数据。这些解决方案通过将可靠、低延迟、高分辨率的视频从摄像头模块传输到中央ADAS处理器,实现自动紧急制动、车道保持辅助、泊车辅助和环视监测等安全功能。

ADI的GMSL™2 SerDes技术支持在正向通道上以每秒40帧(FPS)、每通道6Gbps的峰值数据速率和最高800万像素运行摄像头系统。此分辨率能力可满足当前的各种ADAS感知需求,涵盖从后视摄像头(通常200万像素)到用于高速公路自动驾驶应用的高分辨率前视摄像头。

ADAS系统在传感器融合架构中结合摄像头、雷达和激光雷达,每种模态提供互补的环境感知数据。摄像头提供用于目标分类的高分辨率色彩和纹理数据;雷达提供在所有天气和光照条件下均可工作的速度和距离测量;激光雷达生成汽车周围精确的三维空间地图。ADI为这三类传感器提供精密传感、信号调理和高速连接器件,从而在中央ADAS处理器实现协同的传感器融合。

ADI的车规摄像头电源管理IC将多个稳压输出轨(包括降压转换器和低压差稳压器)集成到紧凑的单器件解决方案中,由单路汽车电池输入为图像传感器、串行器和ISP核心供电。由此减少了元器件数量、缩小了PCB占位面积,并通过内置过压和欠压监控及精确的RESET信号简化ASIL合规流程,使摄像头模块设计者能够同时满足严格的尺寸和安全要求。

以400万像素至800万像素分辨率运行的现代ADAS摄像头系统会产生每个摄像头超过3Gbps的原始视频数据流。如果没有GMSL™2这样高速、低延迟的串行链路,通过现有车规级同轴电缆或STP线缆将如此庞大的数据量从汽车周边的摄像头模块传输到中央ECU,将导致线束重量、成本和电磁干扰增加到难以接受的程度。高速连接可在长线缆走线上保持像素保真度,为实时安全响应维持确定性延迟,并提供远程传感器配置和诊断监控所需的双向控制通道。
