概览
优势和特点
- 从两个输入中选择优先级最高的电源
- 可隔离反向和交叉传导电流
- 宽的工作电压范围：2.5V 至 40V
- 可针对电池反接提供 –42V 保护
- 可容许 60V 的 V1、V2 输入
- 可调的输入验证时间
- 快速切换可较大限度减小输出电压降
- 26μA 的低工作电流
- ±1.5% 输入过压 / 欠压保护
- 可调的过压 / 欠压迟滞
- 可级联以适合更多的输入电源
- 20 引脚 4mm x 4mm QFN 封装
产品详情
LTC®4418 可根据优先级和有效性把两个有效电源之一连接至一个公共输出。优先级由引脚分配来确定，V1 被分配了较高的优先级，而 V2 则为较低的优先级。当某个电源的电压连续处于其过压 (OV) 和欠压 (UV) 窗口之内的时间至少为配置的验证时间时，该电源就被定义为“有效”。假如优先级最高的有效输入脱离了 OV/UV 窗口，则立即将该通道断接，并把另一个有效输入连接至公共输出。可将多个 LTC4418 以及三通道器件 LTC4417 级联起来，以在多于 2 个输入之间提供切换。
LTC4418 内置了快速非重叠开关电路以防止发生反向和交叉传导，同时尽量地减少输出压降。栅极驱动器包括一个 6V 箝位以保护外部 MOSFET。一种受控的软启动功能可较大限度地减小启动浪涌电流。当输入电源处于其 OV/UV 窗口之内的持续时间已达到验证时间时，漏极开路 VALID 输出将发出指示信号。验证时间可停用或采用一个外部电容器进行调节。
应用
- 工业手持式仪器
- 高可用性系统
- 电池备份系统
- 服务器和计算机外设
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

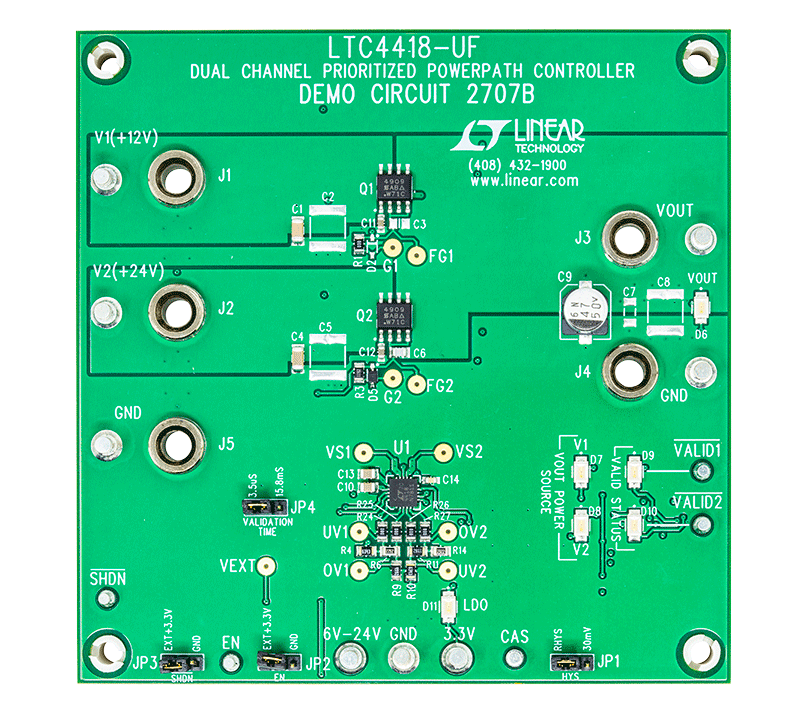

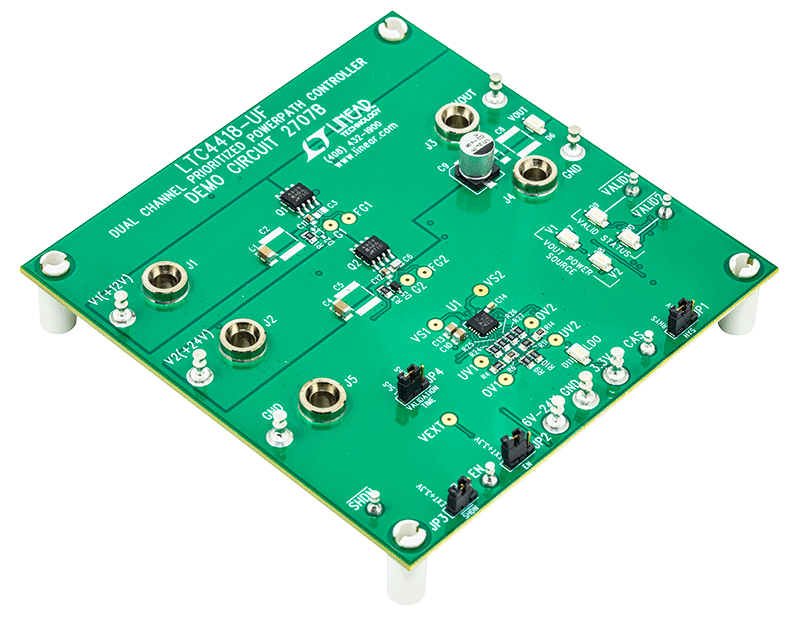

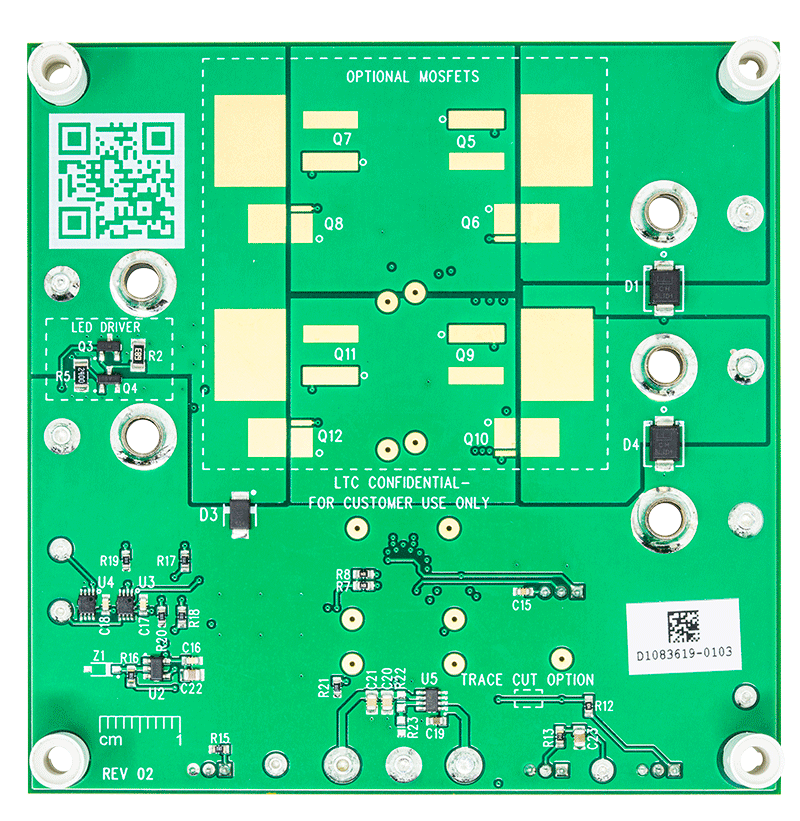

评估套件 (2)
参考资料
-
R547 Reliability Data3/26/2018
-
Ideal Diodes and Prioritizers6/8/2018
-
通过自动数据采集增强可持续物11/13/2022
-
提高迟滞，实现平稳的欠压和过压闭锁3/5/2021 模拟对话
工具及仿真模型
LTspice中提供以下器件型号：
LTC4418
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| LTC4418CUF#PBF | 材料声明 | 质量和可靠性 | 20-Lead QFN (4mm x 4mm x 0.75mm w/ EP) | |
| LTC4418CUF#TRPBF | 材料声明 | 质量和可靠性 | 20-Lead QFN (4mm x 4mm x 0.75mm w/ EP) | |
| LTC4418IUF#PBF | 材料声明 | 质量和可靠性 | 20-Lead QFN (4mm x 4mm x 0.75mm w/ EP) | |
| LTC4418IUF#TRPBF | 材料声明 | 质量和可靠性 | 20-Lead QFN (4mm x 4mm x 0.75mm w/ EP) | |
| Wafer Fabrication Data | R547 Reliability Data |
