特性
- 从两个输入中选择优先级最高的有效电源
- 宽工作电压范围:1.8V 至 18V
- 内部双 2Ω、0.5A 开关
- 3.6μA 的低工作电流
- 低的 320nA V2 电流 (当 V1 连接至 OUT)
- 可隔离反向和交叉传导电流
- 可提供至 –15V 的反向电源保护
- V2 新鲜度密封 / 装运模式
- 准确度为 ±1.5% 的可调切换门限
- 准确度为 ±2.3% 的两个辅助电压比较器
- 过流和热保护
- 耐热性能增强型 10 引脚 3mm x 3mm DFN 封装和 12 引脚裸露衬垫 MSOP 封装
LTC®4419 是一款具有低工作电流的双输入单片式 PowerPath™ 优先级排序器,其可在欠压和电源缺失的情况下为保持关键电路的有效运行提供后备切换。与二极管 “或” 产品不同,该器件从闲置电源吸收的电流极小,即使其电压高于工作电源也不例外。

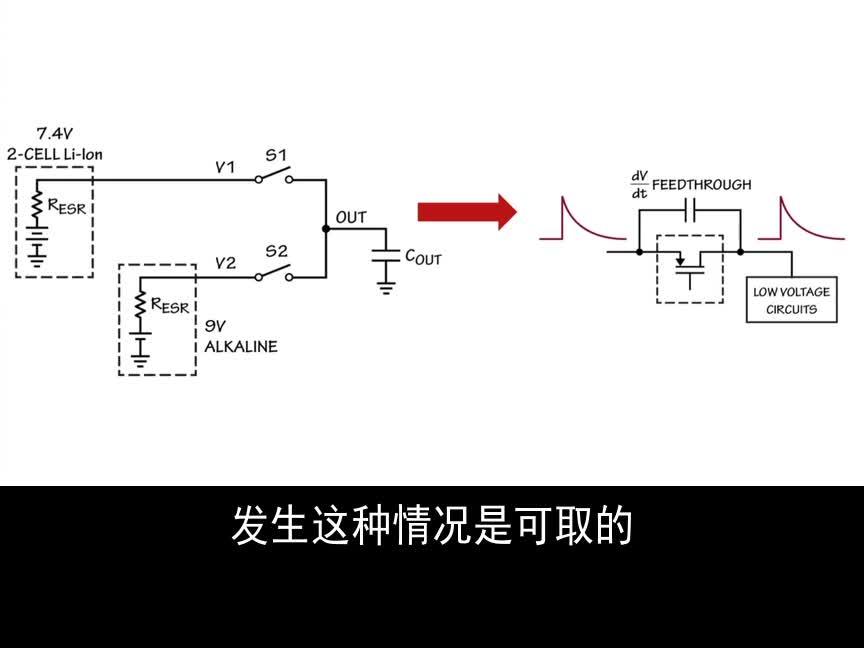

内部 2Ω、电流限制 PMOS 开关提供从一个主输入 (V1) 或一个后备输入 (V2) 至输出的电源通路选择。一个通过外部阻性分压器设定的可调电压监视器在设定 V1 至 V2 切换门限的过程中提供了灵活性。当主输入 V1 下降时,ADJ 监视器输入使 OUT 切换至 V2。快速非重叠切换电路负责防止发生反向和交叉传导,同时尽量减小输出压降。
LTC4419 内置了两个具漏极开路输出的辅助比较器,可提供灵活的电压监视。V2ON 输出指示 V2是否在给 OUT 供电。新鲜度密封模式用于避免 V2 电池在贮存或装运期间放电。
Applications
- 低功率电池后备
- 便携式设备
- 销售点 (POS) 设备
提问
在下面提交您的问题,我们将从 ADI 的知识库中给出最佳答案:
您可以在其他地方找到帮助
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
- {{newProjectText}} {{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LTC4419
文档
筛查
1 应用
数据手册
2
用户手册
1
357.00K
可靠性数据
1
146.93 K
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
产品选型指南 1
视频
2
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号,脚注和 3D模型 |
---|---|---|---|
LTC4419CDD#PBF | 10-Lead DFN (3mm x 3mm w/ EP) |
|
|
LTC4419CDD#TRPBF | 10-Lead DFN (3mm x 3mm w/ EP) |
|
|
LTC4419CMSE#PBF | 12-Lead MSOP w/ EP |
|
|
LTC4419CMSE#TRPBF | 12-Lead MSOP w/ EP |
|
|
LTC4419IDD#PBF | 10-Lead DFN (3mm x 3mm w/ EP) |
|
|
LTC4419IDD#TRPBF | 10-Lead DFN (3mm x 3mm w/ EP) |
|
|
LTC4419IMSE#PBF | 12-Lead MSOP w/ EP |
|
|
LTC4419IMSE#TRPBF | 12-Lead MSOP w/ EP |
|
- LTC4419CDD#PBF
- 引脚/封装图-中文版
- 10-Lead DFN (3mm x 3mm w/ EP)
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- LTC4419CDD#TRPBF
- 引脚/封装图-中文版
- 10-Lead DFN (3mm x 3mm w/ EP)
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- LTC4419CMSE#PBF
- 引脚/封装图-中文版
- 12-Lead MSOP w/ EP
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- LTC4419CMSE#TRPBF
- 引脚/封装图-中文版
- 12-Lead MSOP w/ EP
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- LTC4419IDD#PBF
- 引脚/封装图-中文版
- 10-Lead DFN (3mm x 3mm w/ EP)
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- LTC4419IDD#TRPBF
- 引脚/封装图-中文版
- 10-Lead DFN (3mm x 3mm w/ EP)
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- LTC4419IMSE#PBF
- 引脚/封装图-中文版
- 12-Lead MSOP w/ EP
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- LTC4419IMSE#TRPBF
- 引脚/封装图-中文版
- 12-Lead MSOP w/ EP
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
根据型号筛选
产品型号
产品生命周期
PCN
2月 4, 2020
- 20_0129
Laser Mark Conversion for 12-Lead MSOP Packages Assembled in ADPG and UTAC
LTC4419CMSE#PBF
量产
LTC4419CMSE#TRPBF
量产
LTC4419IMSE#PBF
量产
LTC4419IMSE#TRPBF
量产
根据型号筛选
产品型号
产品生命周期
PCN
2月 4, 2020
- 20_0129
Laser Mark Conversion for 12-Lead MSOP Packages Assembled in ADPG and UTAC
LTC4419CMSE#PBF
量产
LTC4419CMSE#TRPBF
量产
LTC4419IMSE#PBF
量产
LTC4419IMSE#TRPBF
量产
软件和型号相关生态系统
部分模型 | 产品周期 | 描述 | ||
---|---|---|---|---|
低压热插拔控制器1 |
||||
推荐新设计使用 |
微功率热插拔控制器 |
部分模型 | 产品周期 | 描述 |
---|---|---|
推荐新设计使用 |
确定了优先级的双通道 PowerPath 控制器 |
|
推荐新设计使用 |
具后备电源监视功能的 18V、双路输入微功率 PowerPath 优先级排序器 |
评估套件 1

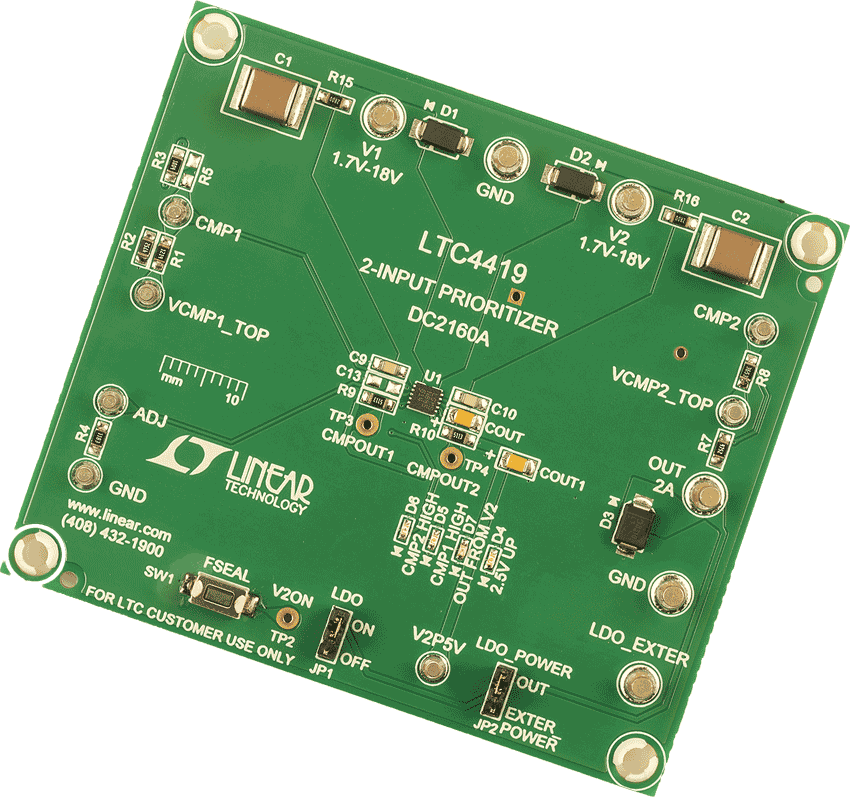

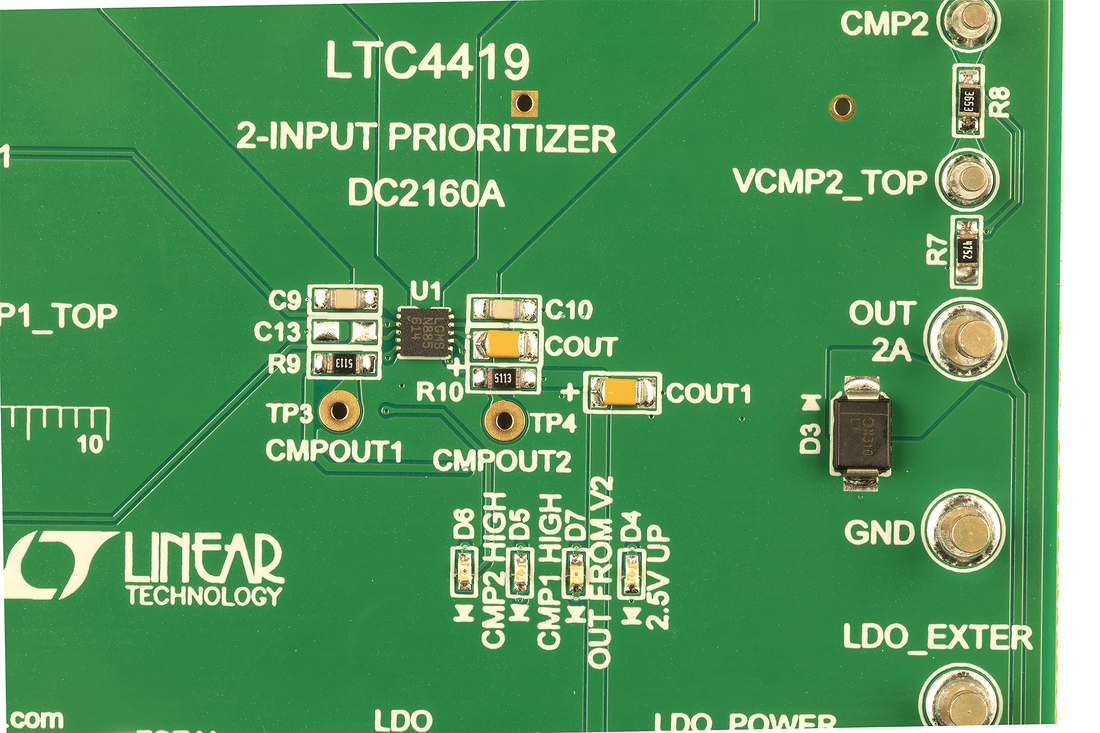

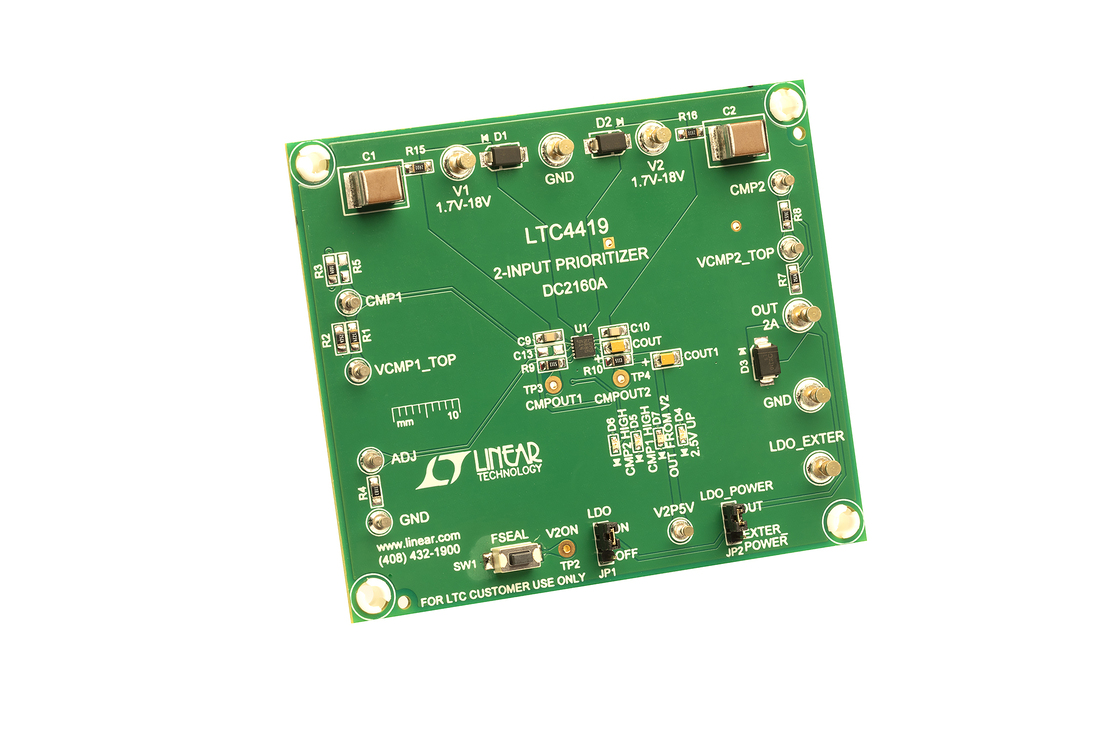

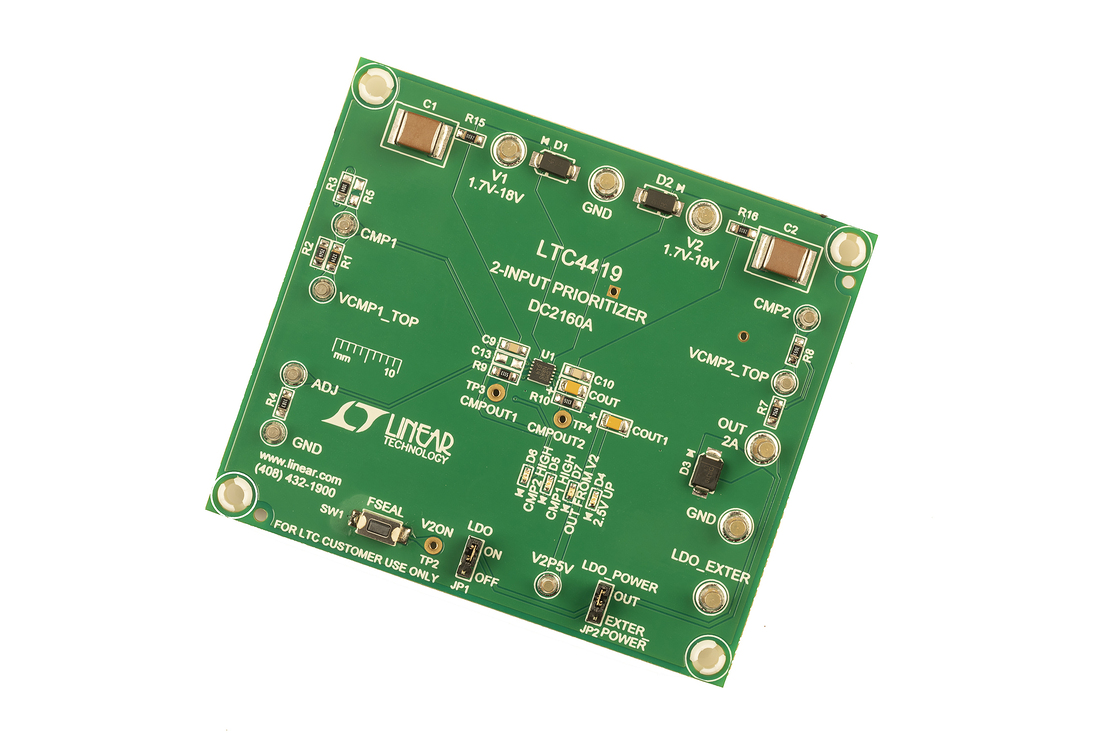

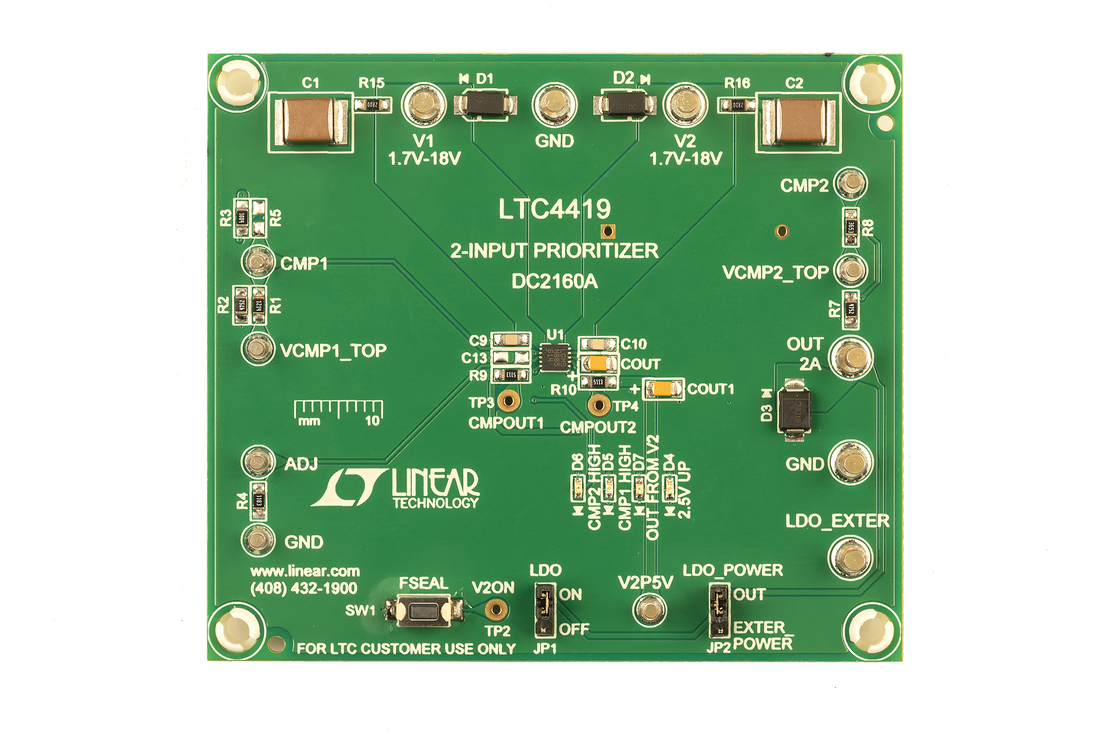

DC2160A
LTC4419CDD Demo Board | 18V Dual Input Micropower PowerPath Prioritizer
产品详情

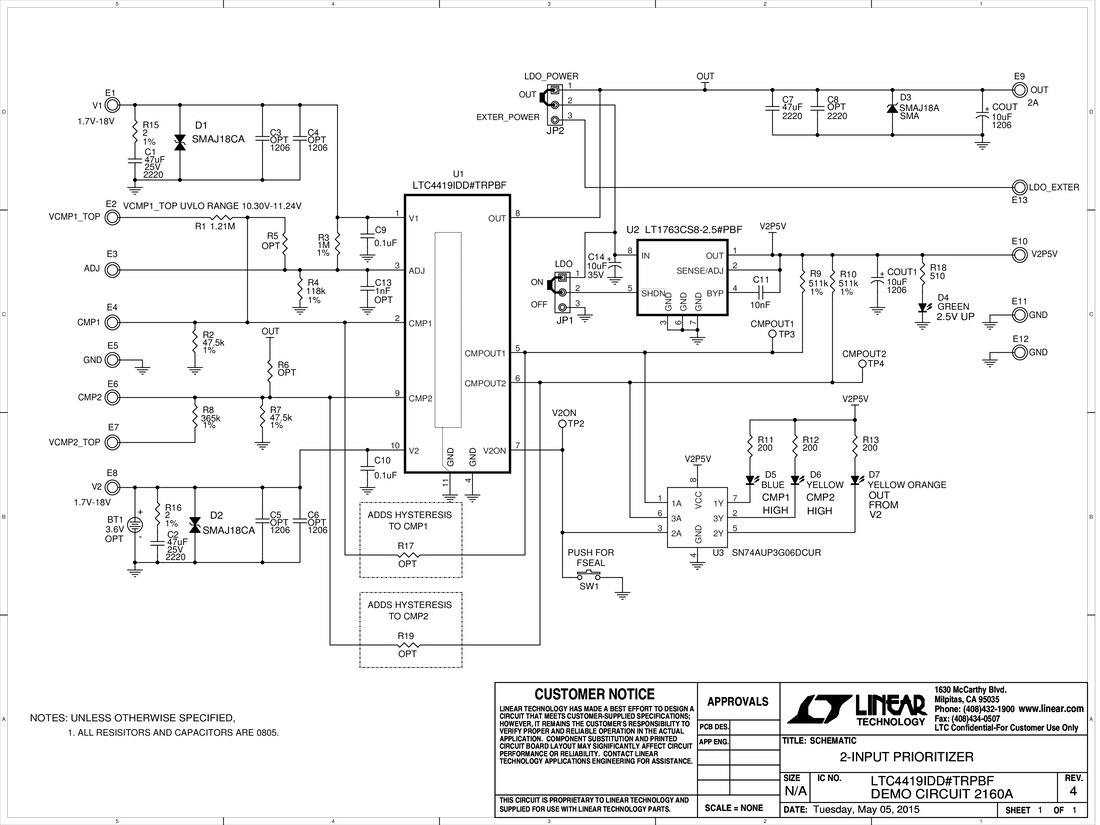

Demonstration circuit 2160A uses the LTC4419 to provide backup switchover, keeping the output load powered during brown out or power loss conditions. Priority is assigned by supply connection to the V1 and V2 inputs. The power source connected to V1 has a higher priority and is monitored by undervoltage switchover threshold comparator CADJ (pin ADJ). If V1 exceeds 1.55V and ADJ is above 1.097V for 64ms, V1 is considered valid, and the LTC4419 connects V1 to the load. If V1 drops below 1.52V, or ADJ drops below 1.047V, V1 is considered invalid, and the LTC4419 powers the load from V2. The DC2160A is populated to provide switchover when V1 drops below 10.19V ±0.33V. The upper limit for V1 is the maximum operating voltage, 18V; however, the recommended V1 voltage is 12V. The resistive divider (R1-R2) of the first auxiliary comparator CMP1 is adjusted to trigger the comparator when VCMP1_TOP’s voltage is in the 9.92V to 10.74V range. Practically, any voltage from the operating range can be selected for V2, however, 5V is recommended to have a standard voltage level.
