LT3470

具集成升压和箝位二极管的微功率降压型稳压器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
查看： 产品详情
arrow-icon
产品详情

不是您想寻找的产品？

viewall 去产品选项表
file 查看数据手册 (Rev.E)
Documentation 查看所有文档
LTspice LT3470 Demo Circuit - 40V µPower Buck Regulator (12V to 5V @ 200mA) Download 2.00KB LTspice LT3470 - Step-Down (Buck) Regulators Download 1.5 KB
产品模型 18
特性
  • 低静态电流：26µA（12VIN至3.3VOUT）
  • 集成升压和续流二极管
  • 输入范围：4V至40V
  • 低输出纹波：<10mV
  • <1µA（关断模式下）
  • 输出电压：1.25V至16V
  • 输出电流：200mA
  • 迟滞模式控制
    • 低纹波突发工作模式(Burst Mode®)（轻负载下）
    • 在较高负载下连续工作
  • 解决方案尺寸小至50mm2
  • 薄型(0.75mm) 3mm × 2mm散热增强型8引脚DD和1mm ThinSOT封装
  • 通过AEC-Q100汽车应用认证
更多细节
show more Icon

LT3470是一款微功耗降压型DC/DC转换器，在薄型3mm × 2mm DD和ThinSOT™封装中集成了300mA电源开关、续流二极管和升压二极管。LT3470结合了突发工作和连续工作模式以便使用小型电感和电容，同时向高达200mA的负载提供低纹波输出。

LT3470具有4V至40V的宽输入电压范围，可调节各种电源，从2节锂离子电池到未稳压的壁式变压器和铅酸电池。在典型应用中，处于稳压状态的静态电流仅为26µA，同时零电流关断模式可从输入源断开负载，从而简化电池供电系统中的电源管理。快速限流和迟滞控制可保护LT3470和外部器件免受短路输出的影响，甚至在40V输入电压下。

Vin 启动最小值 开关电流
LT3470 5.5V 300mA
LT3470A 4V 400mA

应用

  • 汽车电池调节
  • 便携式产品电源
  • 分布式电源调节
  • 工业电源
  • 壁式变压器调整
Show More Arrow image
file 查看数据手册 (Rev.E)
Documentation 查看所有文档
LTspice LT3470 Demo Circuit - 40V µPower Buck Regulator (12V to 5V @ 200mA) Download 2.00KB LTspice LT3470 - Step-Down (Buck) Regulators Download 1.5 KB
产品模型 18
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

LT3470

文档

8
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 可靠性数据
  • 用户手册
  • 数据手册
  • 设计笔记
  • 全部
    TickIcon
  • 英文
  • 日文
  • 中文
resetfilter

重置过滤器

数据手册

2

PDF Vector

PDF

更新 11/07/2011
英文

LT3470: Micropower Buck Regulator with Integrated Boost and Catch Diodes Data Sheet (Rev.E)

打开PDF文件

redirect
471.51 K
download

下载 PDF

PDF Vector

PDF

更新 02/06/2012
日文

LT3470: ブーストおよびキャッチ・ダイオードを内蔵したマイクロパワー降圧レギュレータ データシート

打开PDF文件

redirect
553.00K
download

下载 PDF

可靠性数据

1

PDF Vector

PDF

更新 03/23/2018
英文
R303 Reliability Data redirect icon

232.11 K

download

下载 PDF

用户手册

2

PDF Vector

PDF

更新 04/14/2010
英文
DC716B - Demo Manual redirect icon

122.00K

download

下载 PDF

PDF Vector

PDF

更新 09/24/2009
英文
DC1037A - Demo Manual redirect icon

522.00K

download

下载 PDF

设计笔记

3

PDF Vector

PDF

更新 03/21/2014
英文
DN373 - ThinSOT Micropower Buck Regulator Has Low Output Ripple redirect icon

99.00K

download

下载 PDF

PDF Vector

PDF

更新 12/13/2006
中文
DN373 - ThinSOT 封装的微功率降压型稳压器具有低输出纹波 redirect icon

587.00K

download

下载 PDF

PDF Vector

PDF

更新 04/20/2006
日文
DN373 - 出力リップルの小さなThinSOTマイクロパワー降圧レギュレータ redirect icon

67.00K

download

下载 PDF

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
LT3470EDDB#TRMPBF 8-Lead DFN (3mm x 2mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT3470EDDB#TRPBF 8-Lead DFN (3mm x 2mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT3470EDDB#WTRMPBF 8-Lead DFN (3mm x 2mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT3470EDDB#WTRPBF 8-Lead DFN (3mm x 2mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT3470ETS8#TRMPBF 8-Lead SOT-23 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT3470ETS8#TRPBF 8-Lead SOT-23 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT3470HDDB#TRMPBF 8-Lead DFN (3mm x 2mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT3470HDDB#TRPBF 8-Lead DFN (3mm x 2mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT3470HDDB#WTRMPBF 8-Lead DFN (3mm x 2mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT3470HDDB#WTRPBF 8-Lead DFN (3mm x 2mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT3470HTS8#TRMPBF 8-Lead SOT-23 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT3470HTS8#TRPBF 8-Lead SOT-23 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT3470IDDB#TRMPBF 8-Lead DFN (3mm x 2mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT3470IDDB#TRPBF 8-Lead DFN (3mm x 2mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT3470IDDB#WTRMPBF 8-Lead DFN (3mm x 2mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT3470IDDB#WTRPBF 8-Lead DFN (3mm x 2mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT3470ITS8#TRMPBF 8-Lead SOT-23 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT3470ITS8#TRPBF 8-Lead SOT-23 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
软件和型号相关生态系统

软件和型号相关生态系统

部分模型 产品周期 描述

PowerPath、理想二极管和负载开关1
LTC4359
popup image
Cart

推荐新设计使用

具反向输入保护功能的理想二极管控制器

高压热插拔控制器1
LTC4364
popup image
Cart

推荐新设计使用

具理想二极管的浪涌抑制器

数字电源系统管理器1
LTC2974
popup image
Cart

推荐新设计使用

具有精确输出电流的4通道PMBus电源系统管理器

双电源监控器1
LTC2960
popup image
Cart

推荐新设计使用

36V、纳安级电流、两输入电压监视器

部分模型 产品周期 描述
LTC4359
popup image
Cart

推荐新设计使用

具反向输入保护功能的理想二极管控制器

LTC4364
popup image
Cart

推荐新设计使用

具理想二极管的浪涌抑制器

LTC2960
popup image
Cart

推荐新设计使用

36V、纳安级电流、两输入电压监视器

LTC2974
popup image
Cart

推荐新设计使用

具有精确输出电流的4通道PMBus电源系统管理器

评估套件

评估套件 3

reference details image

DC716B

LT3470ETS8演示板 | (TSOT) 7V ≤ VIN ≤ 40V，VOUT = 5V @ 200mA，集成升压和续流二极管

zoom

DC716B

LT3470ETS8演示板 | (TSOT) 7V ≤ VIN ≤ 40V，VOUT = 5V @ 200mA，集成升压和续流二极管

download icon

下载

 print icon

打印
DC716B
LT3470ETS8演示板 | (TSOT) 7V ≤ VIN ≤ 40V，VOUT = 5V @ 200mA，集成升压和续流二极管
立即购买 更多内容

产品详情

演示电路716是一款40V微功耗SOT-23降压稳压器，内置LT3470。该板经过优化，在7V至40V的稳态输入电压范围内，负载电流高达200mA，可提供5V输出。LT3470迟滞控制方案使所有元件可作为小型表贴器件，同时在所有负载电流下提供低输出纹波电压。

资料

pdf icon

ZIP

DC716B - Design Files Download

2.00M

pdf icon

PDF

DC716B - Demo Manual Download

122.00K

pdf icon

PDF

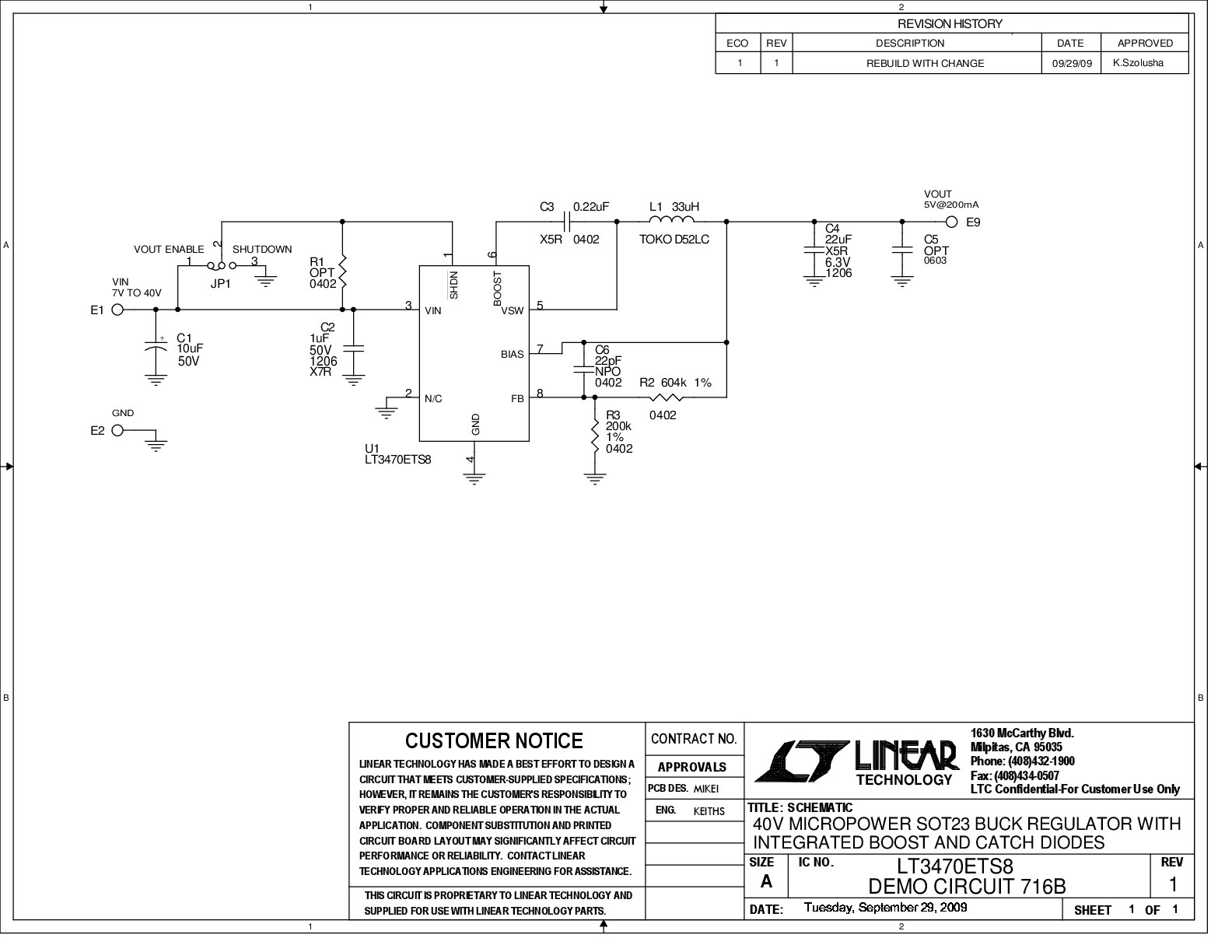

Dc716 - Schematic Download

43.00K

更多 Arrow image
reference details image

DC1037A

LT3470EDDB 演示板 | (DFN) 5.5V ≤ VIN ≤ 40V，VOUT = 5V (在 200mA)，集成化升压和箝位二极管

zoom

DC1037A

LT3470EDDB 演示板 | (DFN) 5.5V ≤ VIN ≤ 40V，VOUT = 5V (在 200mA)，集成化升压和箝位二极管

download icon

下载

 print icon

打印
DC1037A
LT3470EDDB 演示板 | (DFN) 5.5V ≤ VIN ≤ 40V，VOUT = 5V (在 200mA)，集成化升压和箝位二极管
立即购买 更多内容

产品详情

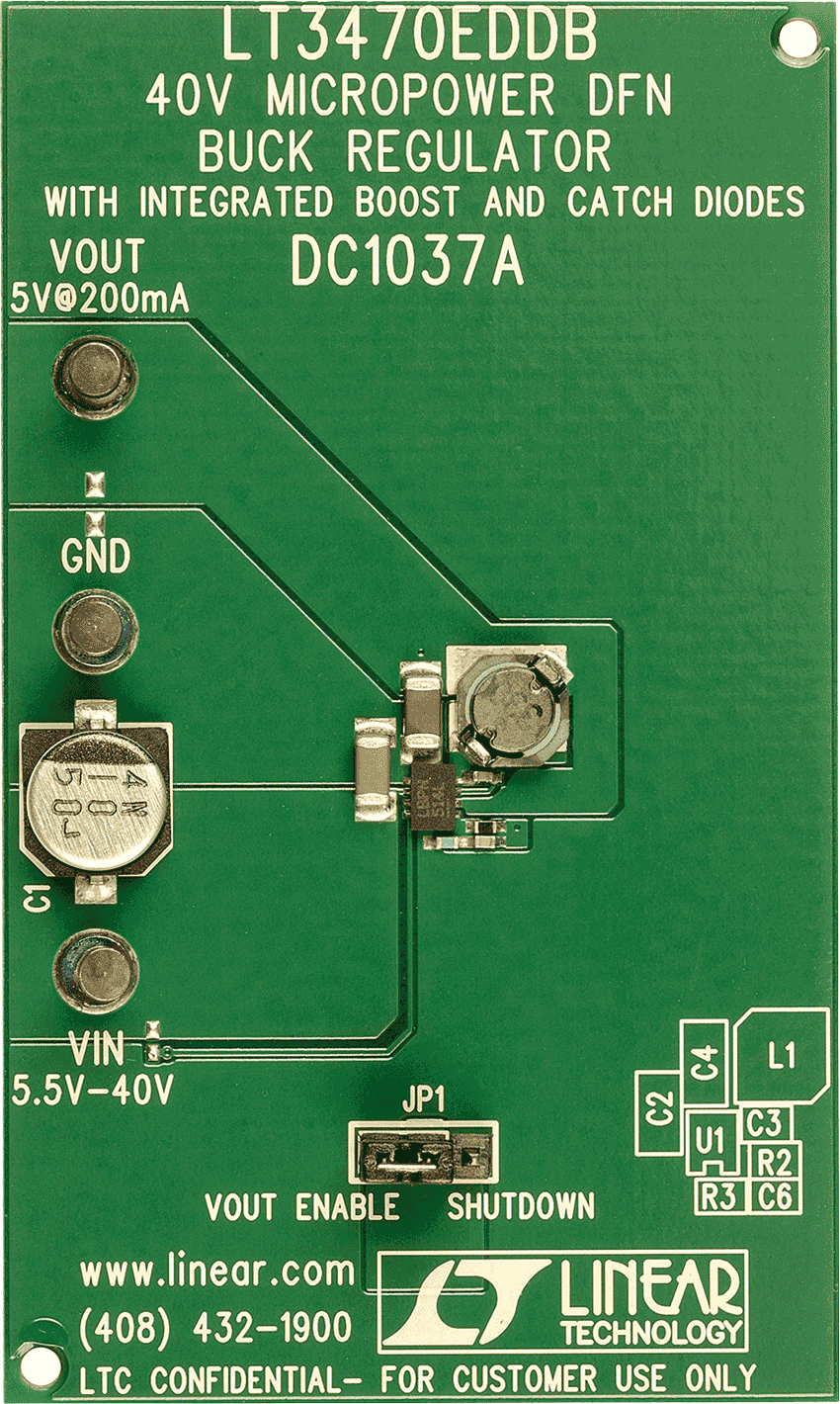

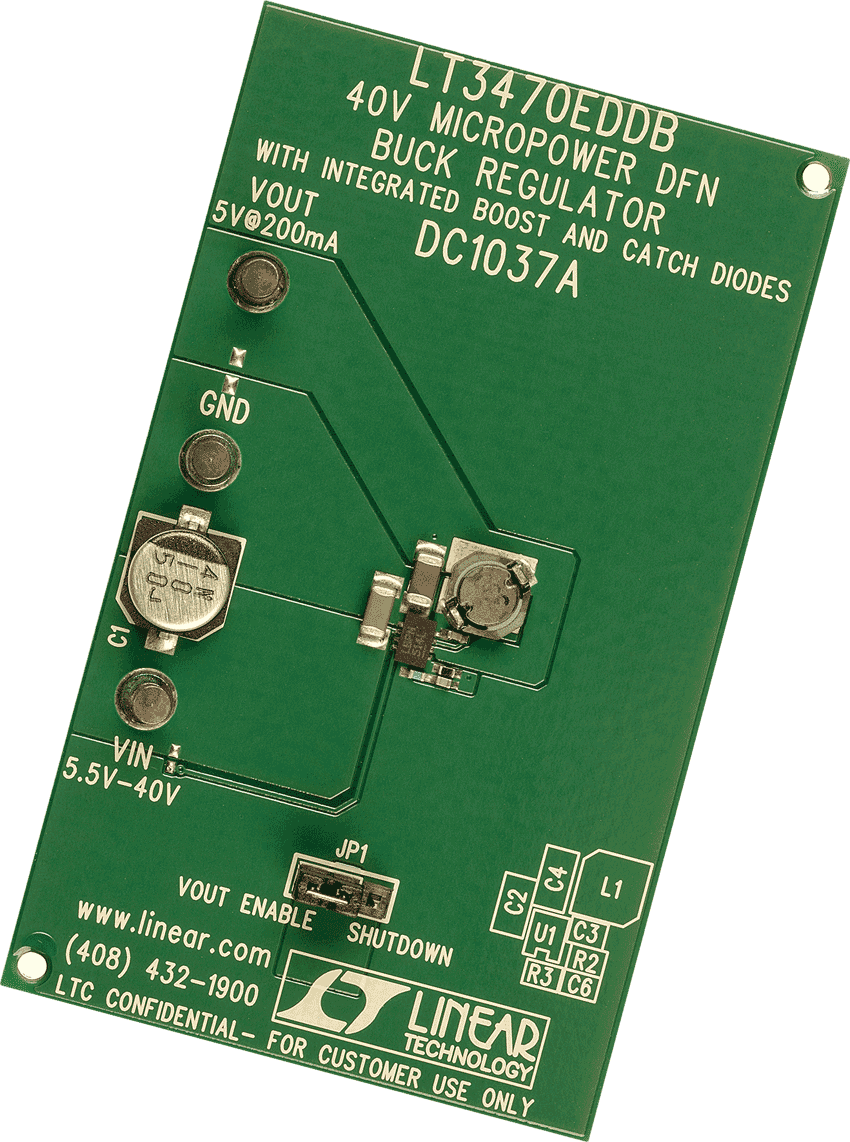

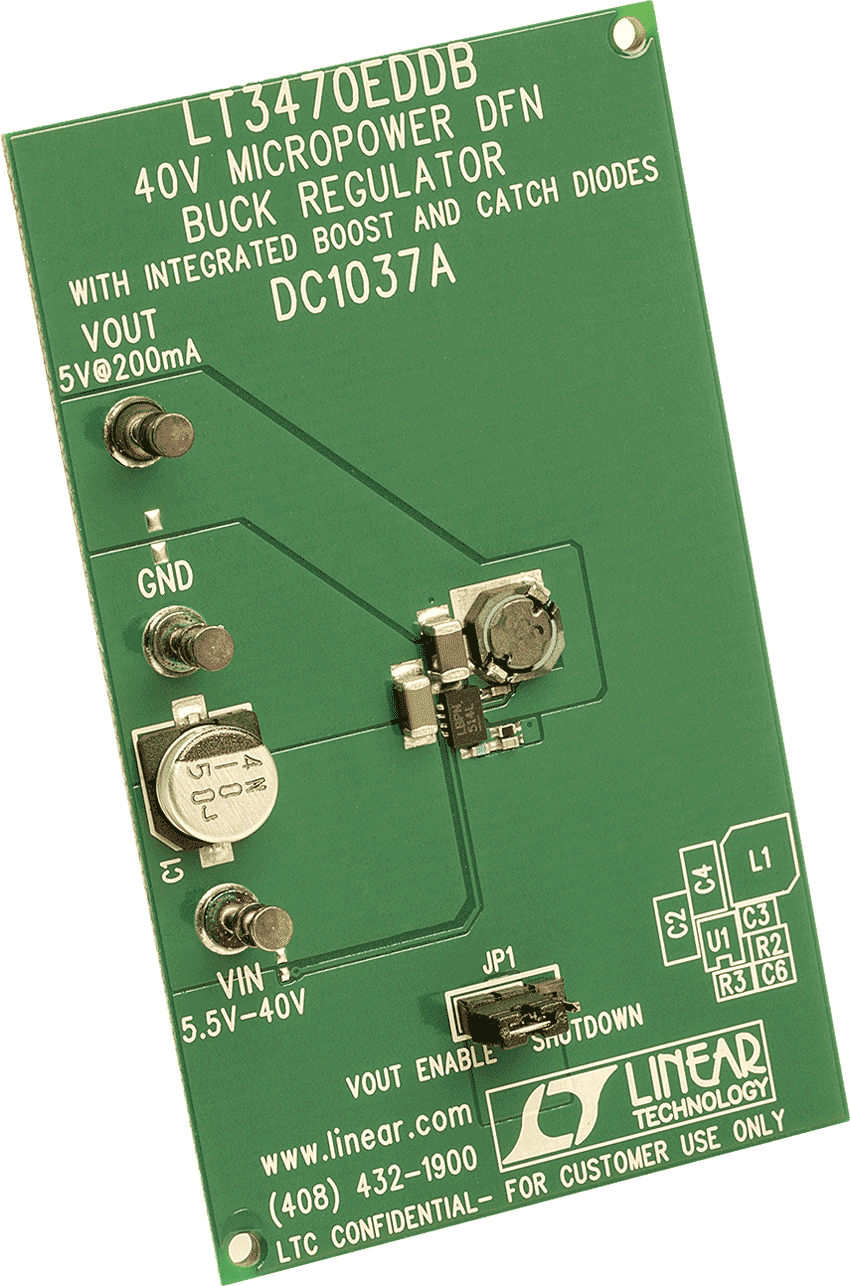

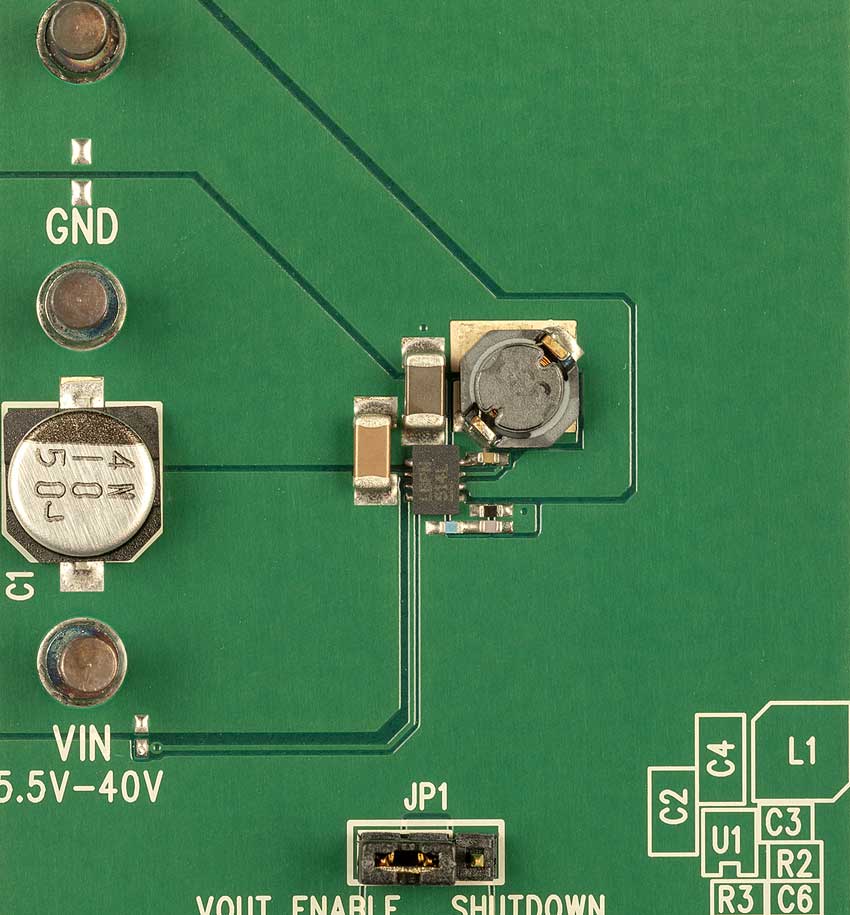

演示电路 1037 是一款采用 LT3470 的 40V 微功率 DFN 封装降压型稳压器。该演示板专为在5.5V 至 40V的稳态输入电压范围内产生 5V 输出 (在高达 200mA 负载电流下) 而优化。凭借其宽输入电压范围、高效率内部电源开关、低压差工作、迟滞电流模式、集成化升压和箝位二极管以及纤巧的 SOT-23 封装，LT3470 是一款非常通用和功能强大的 IC，适合那些需要极紧凑空间、高效率和高输入电压的 DC/DC 转换器。


资料

pdf icon

ZIP

DC1037A - Design File Download

541.00K

pdf icon

PDF

DC1037A - Demo Manual Download

522.00K

pdf icon

PDF

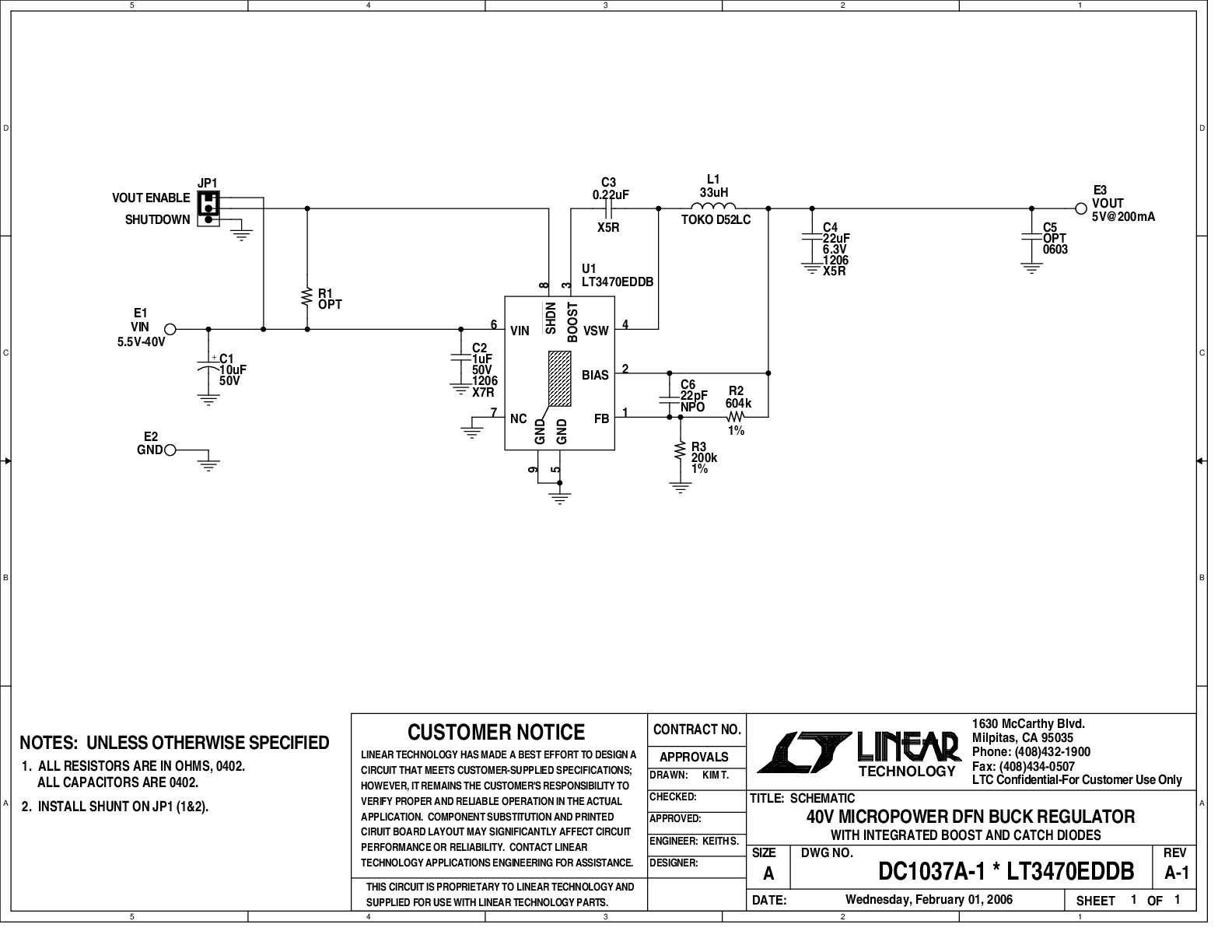

DC1037A - Schematic Download

26.00K

更多 Arrow image
reference details image

AD-M2KPWR-EBZ

ADALM2000功率升压板

zoom

AD-M2KPWR-EBZ

ADALM2000功率升压板

download icon

下载

 print icon

打印
AD-M2KPWR-EBZ
ADALM2000功率升压板

特性和优点

  • 兼容ADALM2000
  • USB Type-C供电
  • 提供两个具有更高电流源能力的输出
立即购买 更多内容

产品详情

AD-M2KPWR-EBZ是一款ADALM2000外挂板，可将输出电流能力提升到700mA。该板还可用作具有正负输出的独立台式电源。

AD-M2KPWR-EBZ是一款USB Type C供电板，能够提高ADALM2000电源的输出电流。

输入：

  1. USB Type C： 4 – 18 V（使用RPI USB-C电源验证，套件中未提供），20W（电源允许）
  2. 外部（螺丝端子连接器）：4.5–18V；20W（电源允许）



通过跳线实现输入间的切换。

输出：（2种控制模式）

  1. 两个用于跟踪M2K用户电源的可变电源：
    1. 0V至5V（USB电源模式下为400mA）
    2. –5V至0V（USB电源模式下为400mA）
  2. 两个可变电源，通过电位计控制
    1. 1.5V至15V（通过18V供电可高达700mA）
    2. –15V至–1.5V（通过18V供电可高达700mA）



应用

  • 通用电子系统
  • 教育应用
  • 自动化测试设备

资料

pdf icon

WIKI

User Guide for AD-M2KPWR-EBZ, ADALM2000 Power Booster Board reference design link

更多 Arrow image

评估套件3

evaluation kit item images

DC716B

LT3470ETS8演示板 | (TSOT) 7V ≤ VIN ≤ 40V，VOUT = 5V @ 200mA，集成升压和续流二极管
evaluation kit item images

DC1037A

LT3470EDDB 演示板 | (DFN) 5.5V ≤ VIN ≤ 40V，VOUT = 5V (在 200mA)，集成化升压和箝位二极管
evaluation kit item images

AD-M2KPWR-EBZ

ADALM2000功率升压板
工具和仿真

工具及仿真模型 1

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路：

第1步：下载并在计算机上安装LTspice。

第2步：单击下面的链接，下载演示电路。

第3步：如果在单击以下链接之后LTspice未自动打开，可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后，请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。

spice tool Lt Spice

LT3470 Demo Circuit - 40V µPower Buck Regulator (12V to 5V @ 200mA) Download

2.00K

spice tool Lt Spice

LT3470 - Step-Down (Buck) Regulators Download

1.5 K
