LTC7001

快速、150V、高压侧 NMOS 静态开关驱动器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
特性
  • 宽工作VIN:高达135V(绝对最大值为150V)
  • 内部电荷泵,可实现100%占空比
  • 可调导通压摆率
  • 栅极驱动器电源电压为3.5V至15V
  • 可调VIN过压闭锁
  • 可调驱动器电源VCC欠压闭锁
  • CMOS兼容输入
  • 散热增强型、支持高压的10引脚MSOP封装
  • 通过AEC-Q100汽车应用认证
更多细节
show more Icon

LTC7001 是一款快速、高压侧 N 沟道 MOSFET 栅极驱动器,采用高达 135V 的输入电压工作。该器件包含一个负责全面增强外部 N 沟道 MOSFET 开关的内部充电泵,因而使其能够无限期地保持导通。

其强大的驱动器能够容易地以非常短的转换时间驱动大的栅极电容,从而使之非常适合高频开关应用或者要求快速接通和 / 或关断时间的静态开关应用。

LTC7001 采用耐热性能增强型 10 引脚 MSOP 封装。

应用

  • 静态开关驱动器
  • 负载和电源开关驱动器
  • 电子阀驱动器
  • 高频高压侧栅极驱动器

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTC7001EMSE#PBF
  • HTML
  • HTML
LTC7001EMSE#TRPBF
  • HTML
  • HTML
LTC7001EMSE#WPBF
  • HTML
  • HTML
LTC7001EMSE#WTRPBF
  • HTML
  • HTML
LTC7001HMSE#PBF
  • HTML
  • HTML
LTC7001HMSE#TRPBF
  • HTML
  • HTML
LTC7001HMSE#WPBF
  • HTML
  • HTML
LTC7001HMSE#WTRPBF
  • HTML
  • HTML
LTC7001IMSE#PBF
  • HTML
  • HTML
LTC7001IMSE#TRPBF
  • HTML
  • HTML
LTC7001IMSE#WPBF
  • HTML
  • HTML
LTC7001IMSE#WTRPBF
  • HTML
  • HTML
LTC7001JMSE#PBF
  • HTML
  • HTML
LTC7001JMSE#TRPBF
  • HTML
  • HTML
LTC7001JMSE#WPBF
  • HTML
  • HTML
LTC7001JMSE#WTRPBF
  • HTML
  • HTML
LTC7001MPMSE#PBF
  • HTML
  • HTML
LTC7001MPMSE#TR
  • HTML
  • HTML
LTC7001MPMSE#TRPBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

2月 4, 2020

- 20_0130

Laser Top Mark Conversion for 10-Lead MSOP Packages Assembled in ADPG and UTAC

LTC7001EMSE#PBF

量产

LTC7001EMSE#TRPBF

量产

LTC7001EMSE#WPBF

量产

LTC7001EMSE#WTRPBF

量产

LTC7001HMSE#PBF

量产

LTC7001HMSE#TRPBF

量产

LTC7001HMSE#WPBF

量产

LTC7001HMSE#WTRPBF

量产

LTC7001IMSE#PBF

量产

LTC7001IMSE#TRPBF

量产

LTC7001IMSE#WPBF

量产

LTC7001IMSE#WTRPBF

量产

LTC7001JMSE#PBF

量产

LTC7001JMSE#TRPBF

量产

LTC7001JMSE#WPBF

量产

LTC7001JMSE#WTRPBF

量产

LTC7001MPMSE#PBF

量产

LTC7001MPMSE#TR

过期

LTC7001MPMSE#TRPBF

量产

10月 11, 2022

- 22_0244

Epoxy Change from Henkel 8290 to 8290A for MSOP Package

LTC7001EMSE#WPBF

量产

LTC7001EMSE#WTRPBF

量产

LTC7001HMSE#WPBF

量产

LTC7001HMSE#WTRPBF

量产

LTC7001IMSE#WPBF

量产

LTC7001IMSE#WTRPBF

量产

LTC7001JMSE#WPBF

量产

LTC7001JMSE#WTRPBF

量产

LTC7001MPMSE#TR

过期

7月 12, 2022

- 22_0157

UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages [With Modification in BOM]

LTC7001HMSE#WPBF

量产

LTC7001HMSE#WTRPBF

量产

LTC7001IMSE#WPBF

量产

LTC7001IMSE#WTRPBF

量产

LTC7001JMSE#WPBF

量产

LTC7001JMSE#WTRPBF

量产

9月 8, 2020

- 20_0040

Discontinuation of Lead Finished Parts for MSOP Package.

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

2月 4, 2020

- 20_0130

arrow down

Laser Top Mark Conversion for 10-Lead MSOP Packages Assembled in ADPG and UTAC

LTC7001EMSE#PBF

量产

LTC7001EMSE#TRPBF

量产

LTC7001EMSE#WPBF

量产

LTC7001EMSE#WTRPBF

量产

LTC7001HMSE#PBF

量产

LTC7001HMSE#TRPBF

量产

LTC7001HMSE#WPBF

量产

LTC7001HMSE#WTRPBF

量产

LTC7001IMSE#PBF

量产

LTC7001IMSE#TRPBF

量产

LTC7001IMSE#WPBF

量产

LTC7001IMSE#WTRPBF

量产

LTC7001JMSE#PBF

量产

LTC7001JMSE#TRPBF

量产

LTC7001JMSE#WPBF

量产

LTC7001JMSE#WTRPBF

量产

LTC7001MPMSE#PBF

量产

LTC7001MPMSE#TR

过期

LTC7001MPMSE#TRPBF

量产

10月 11, 2022

- 22_0244

arrow down

Epoxy Change from Henkel 8290 to 8290A for MSOP Package

LTC7001EMSE#WPBF

量产

LTC7001EMSE#WTRPBF

量产

LTC7001HMSE#WPBF

量产

LTC7001HMSE#WTRPBF

量产

LTC7001IMSE#WPBF

量产

LTC7001IMSE#WTRPBF

量产

LTC7001JMSE#WPBF

量产

LTC7001JMSE#WTRPBF

量产

LTC7001MPMSE#TR

过期

7月 12, 2022

- 22_0157

arrow down

UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages [With Modification in BOM]

LTC7001HMSE#WPBF

量产

LTC7001HMSE#WTRPBF

量产

LTC7001IMSE#WPBF

量产

LTC7001IMSE#WTRPBF

量产

LTC7001JMSE#WPBF

量产

LTC7001JMSE#WTRPBF

量产

9月 8, 2020

- 20_0040

arrow down

Discontinuation of Lead Finished Parts for MSOP Package.

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 2

reference details image

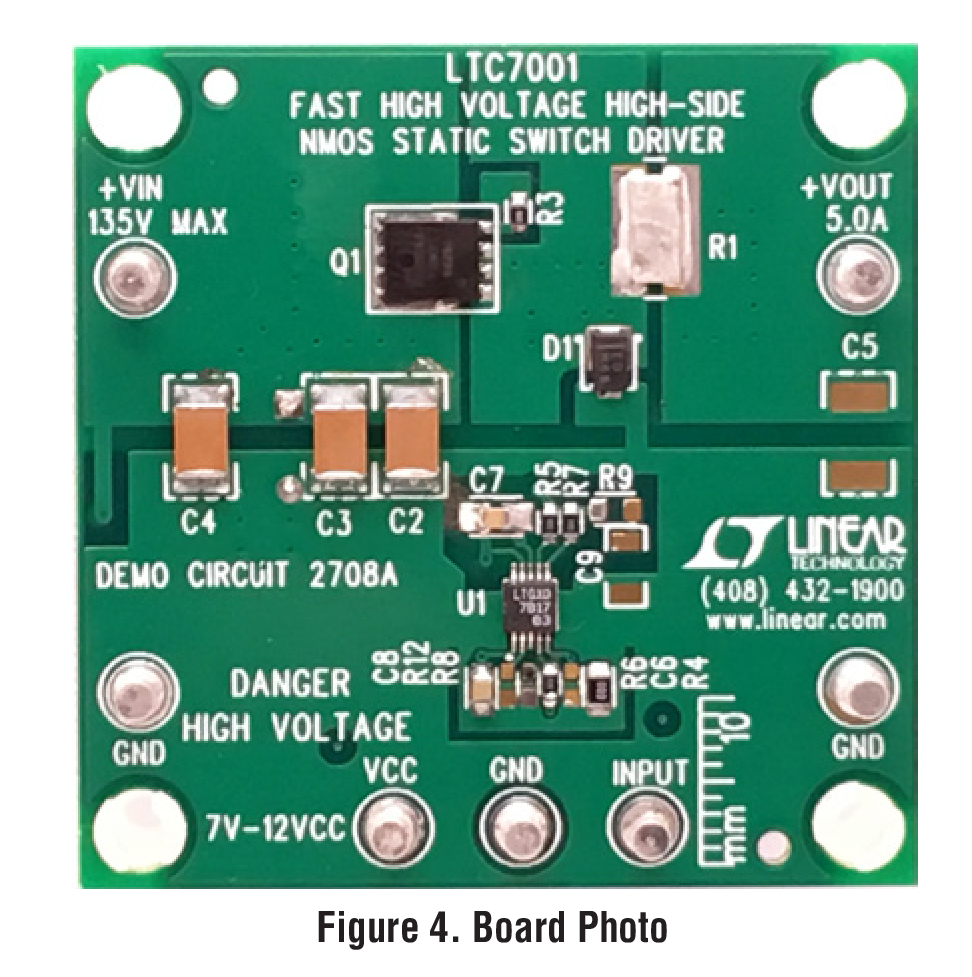

DC2708A

LTC7001EMSE演示板 | 高端NMOS驱动器;0V ≤ VIN ≤135V,IOUT高达5A

zoom

DC2708A

LTC7001EMSE演示板 | 高端NMOS驱动器;0V ≤ VIN ≤135V,IOUT高达5A

LTC7001EMSE演示板 | 高端NMOS驱动器;0V ≤ VIN ≤135V,IOUT高达5A

产品详情

演示电路2708A是一款135V、高边开关,内置LTC7001。该演示板可在0V至135V电压范围内切换5V输出负载。该板提供50ns(典型值)的低传播延迟、快速开关时间(<10ns)和100%占空比工作特性。

reference details image

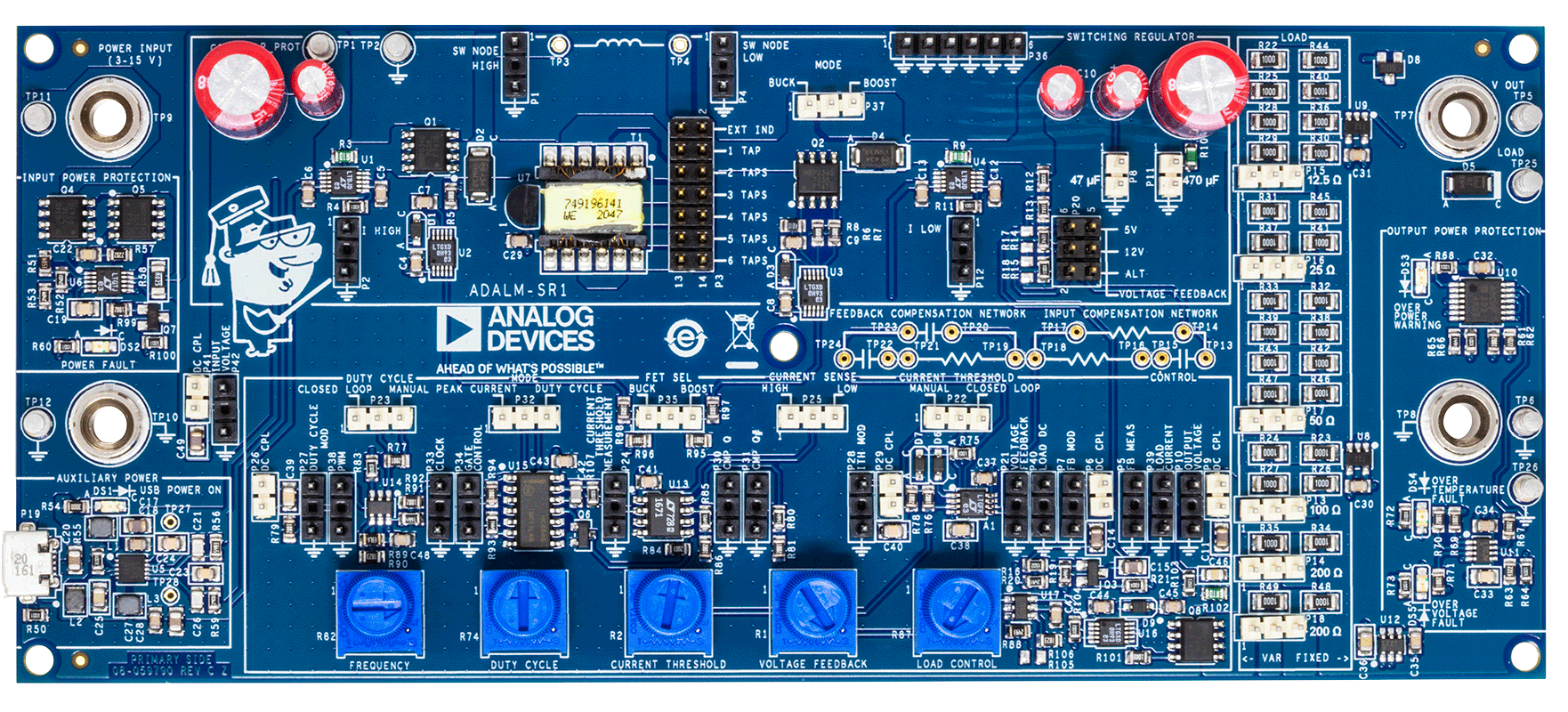

ADALM-SR1
