LT3472

用于 CCD 偏置的升压和负输出 DC/DC 转换器

中文数据手册

量产

顶部

新产品 (1)

用户手册

SCP-LT3472-EVALZ - Demo Manual

概览

优势和特点
产品详情

优势和特点

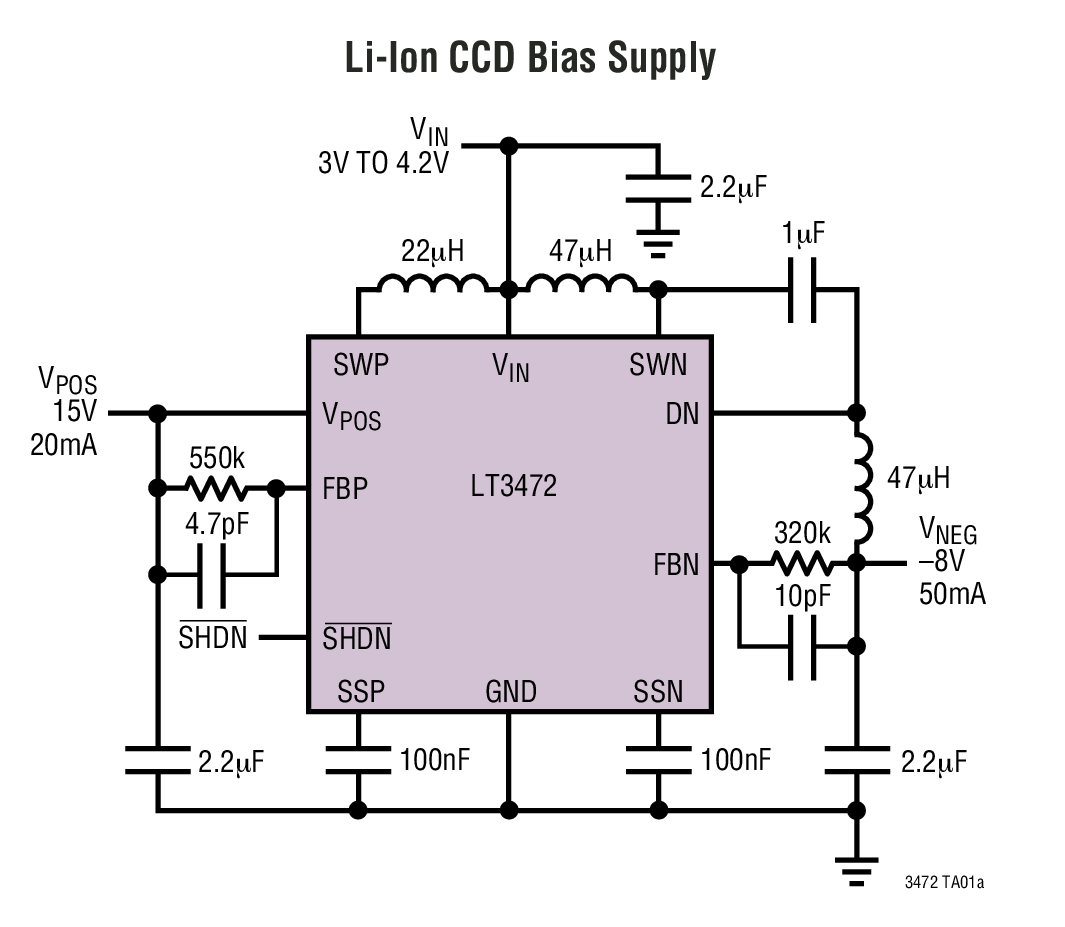

从单节锂离子电池生成 15V/20mA、-8V/50mA 输出
内部肖特基二极管
V_IN 范围：2.2V 至 16V
高达 ± 34V 的输出电压
可采用电容器来对软起动功能进行编程
排序：正输出可在负输出开始之前达到终值的 88%
只需采用一个电阻器即可设置输出电压
恒定开关频率确保了低噪声输出
采用 10 引脚 (3mm x 3mm) DFN 封装

产品详情

LT^®3472 双通道开关稳压器可生成用于对 CCD 成像器进行偏置的正输出和负输出。该器件可在采用单节锂离子电池的情况下产生 -8V/50mA 和 15V/20mA，从而能够为众多常见的 CCD 成像器提供偏置。开关频率为 1.1MHz 的 LT3472 采用纤巧、扁平的电容器和电感器，并产生了易于滤除的低噪声输出。肖特基二极管是内置的，而且每个信道的输出电压是采用一个电阻器来设定的，从而减少了外部组件的数目。整个解决方案的高度不足 1mm，占板面积仅为 50mm²。

在正通道达到其终值的 88% 之前，内部排序电路将使负信道失效，因而可确保两个输出之和始终为正值。每个输出都采用了独立的软起动电容器，这就使得能够对每个输出的斜坡上升进行独立控制。

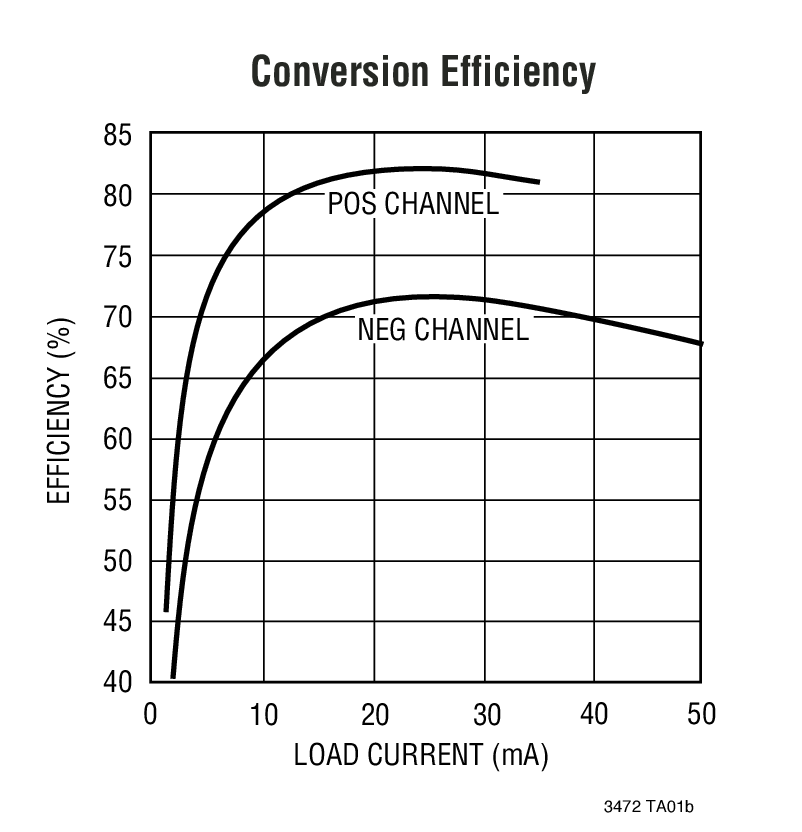

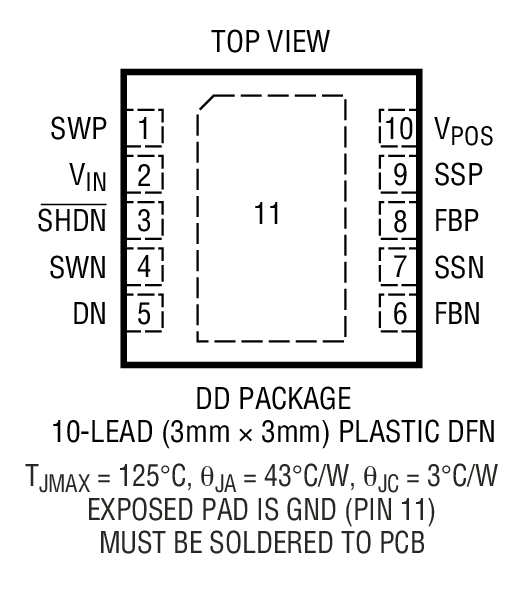

LT3472 采用扁平（高度为 0.75mm）10 引脚 3mm×3mm DFN 封装。

应用

CCD 偏置
TFT LCD 偏置
OLED 偏置
用于运算放大器的正负电源轨生成

产品分类

电源管理

类似器件点击在参数搜索中查看所有

产品生命周期量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

评估套件 (3)

SCP-LT3472-EVALZ

LT3472 信号链评估板 | 双升压/反相μ电源转换器

DC760A

LT3472EDD | Boost and Inverting DC/DC Converters, V_IN = 2.7V – 4.2V, V_OUT1 = 15V @ 25mA–45mA, V_OUT2 = –8V @ 35mA–65mA

ADALM-SR1

Switching Regulator Active Learning Module

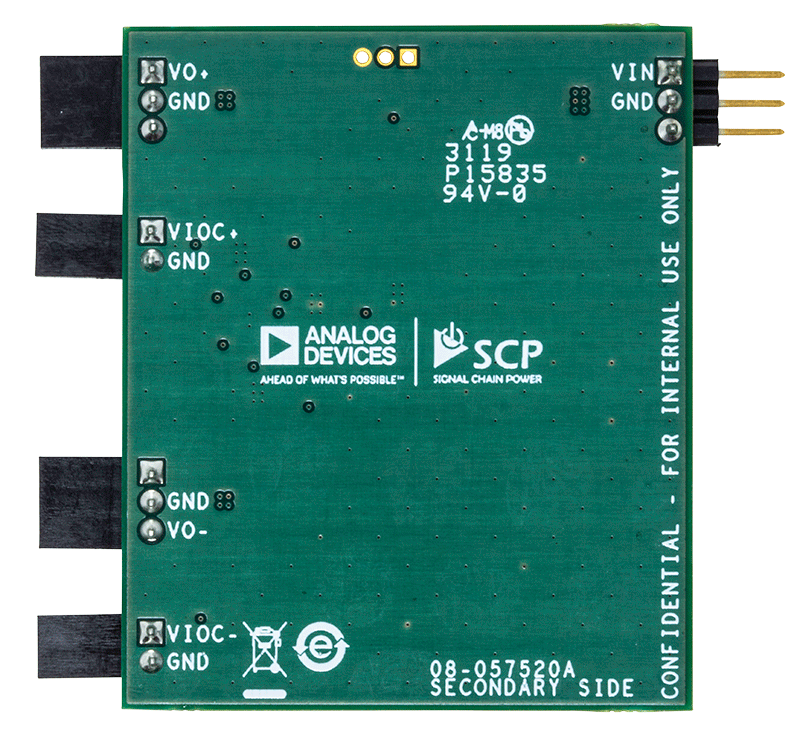

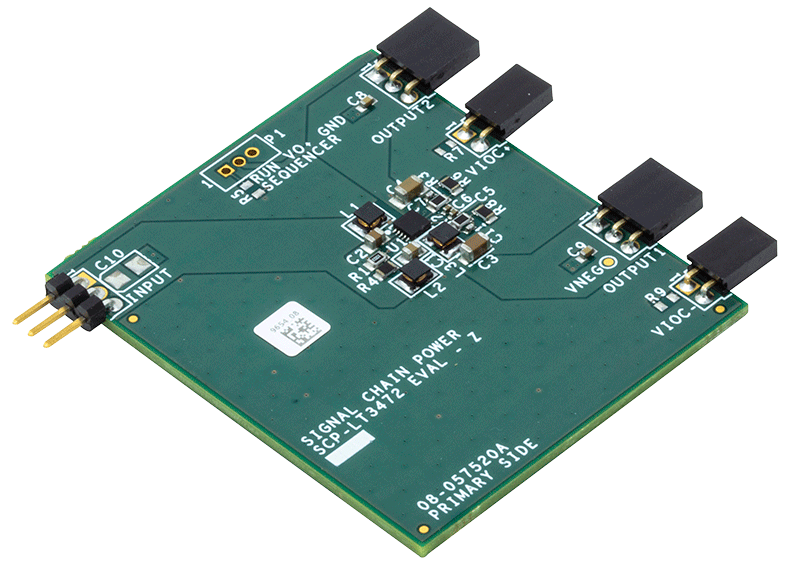

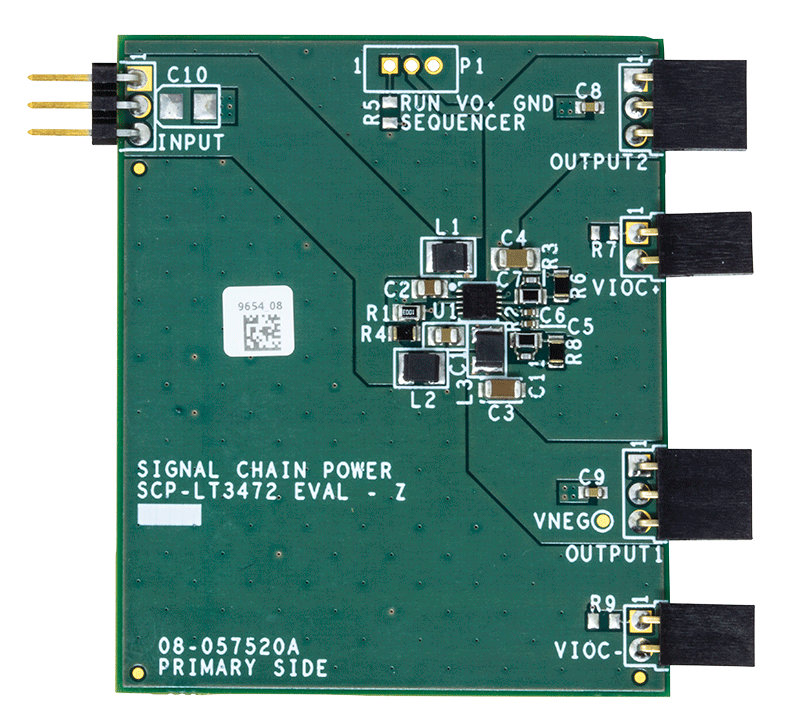

SCP-LT3472-EVALZ

查看此评估套件详细信息

演示电路 SCP-LT3472-EVALZ 是一款采用 LT3472EDD 的双输出转换器。升压转换器旨在当负载为 25mA 至 45mA 时，将 2.7V 至 4.2V 的输入转换为 15V 的输出。当负载为 35mA 至 65mA 时，反相电路从同一输入产生 –8V 输出。

像信号链电源系列中的所有电路板一样，该板可轻松插入其他 SCP 板中，以形成完整的信号链电源系统，从而能够快速评估低功耗信号链。要评估该评估板，需要一些通用的 SCP 硬件，即：

SCP-INPUT-EVALZ
SCP-OUTPUT-EVALZ
SCP-1X5BKOUT-EVALZ
SCP-THRUBRD-EVALZ

SCP-FILTER-EVALZ
SCP-1X2BKOUT-EVALZ
SCP-5X1-EVALZ

为了正确评估 SCP 系列演示板，您将需要 SCP Configurator 配套软件。SCP Configurator 可以帮助您为您的设计选择正确的电路板和拓扑。

请注意，演示手册并未涵盖关于 LT3472 的操作和配置的重要细节。有关该套件的完整说明，请参考 LT3472 数据手册。

DC760A

查看此评估套件详细信息

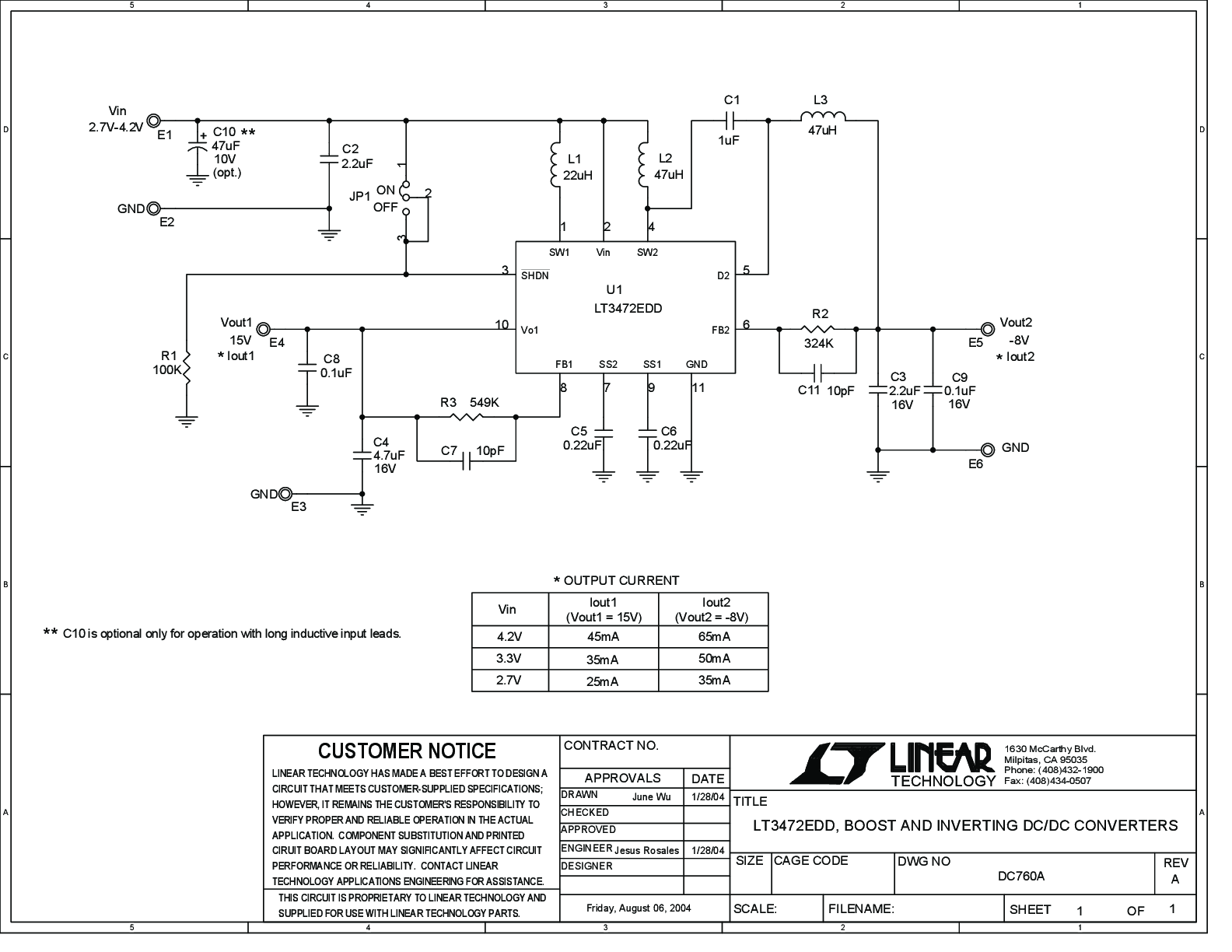

Demonstration circuit 760 is a dual, output, 1.1MHz Boost/Inverter in a 3mm x 3mm DFN featuring the LT3472EDD. The demo circuit demonstrates small size and low component count in a Boost Circuit and an Inverting Circuit. The Boost Converter is designed to convert a 2.7V–4.2V input to 15V output at 25mA– 45mA load. The Inverting Circuit generates a –8V output at 35mA–65mA from the same input. Since the maximum V_IN of the LT3472EDD is 16V, this demo circuit will work well at higher inputs. The only limitation is the 10V rating of the input capacitor.

ADALM-SR1

查看此评估套件详细信息

The ADALM-SR1 (Analog Devices Active Learning Module, Switching Regulator) board is a companion module for several switching regulator exercises covering buck and boost regulators:

Boost and Buck converter elements and open-loop operation
Buck Converters: closed loop operation
Boost Converters: closed loop operation

The circuits required for these exercises exceed the complexity that can be constructed on a breadboard, so the ADALM-SR1 was designed as a flexible platform for experimenting with power electronics. Onboard current sense amplifiers, adjustable electronic load, and feedback signal injection circuitry eliminate the need for expensive equipment — the only additional equipment required is:

5V USB wall adapter
Basic adjustable power supply for input power (0-12V, 2A)
Multimeter
ADALM2000 or basic oscilloscope (2 channels with trigger, >10MHz bandwidth)

优势和特点

Companion module for Active Learning labs on buck and boost power converters
Illustrates important concepts related to buck and boost converters:
- Continuous vs. Discontinuous Conduction Modes
- Open loop operation
- Voltage mode control
- Current mode control
Independently adjustable parameters: frequency, duty cycle, voltage/current mode
Onboard current sense amplifiers and adjustable load minimize equipment requirements.
