LT1995

32MHz,1000V/µs 增益可选放大器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 内部增益设定电阻器
  • 可通过引脚配置而成为差分放大器、反相放大器和同相放大器
  • 差分放大器:
    • 增益范围 1 至 7
    • CMRR > 65dB
  • 同相放大器:
    • 增益范围 1至 8
  • 反相放大器
    • 增益范围 -1 至 -7
  • 增益误差:< 0.2%
  • 转换速率:1000V/µs
  • 带宽:32MHz (增益 = 1)
  • 运算放大器输入失调电压:2.5mV (最大值)
  • 静态电流:9mA (最大值)
  • 宽电源范围:±2.5V 至 ±15V
  • 采用 10 引脚 MSOP 和 10 引脚 (3mm×3mm)
    DFN 封装
更多细节
show more Icon

LT®1995 是一款具有超群 DC 性能的高速、高转换速率、增益可选放大器。可在未采用外部组件的情况下实现 -7 至 8 的增益范围和一个 0.2% 的增益准确度。该器件尤其适于用作差分放大器,在这种场合,超卓的电阻器匹配性能将实现一个 79dB 的典型共模抑制比。

该放大器采用的是与 LT1363 相似的单增益级设计,并具有极佳的转换和稳定特性。内部运算放大器的输入失调小于 2.5mV,转换速率为 1000V/µs。输出能在采用 ±5V 电源的情况下驱动一个 150Ω 负载至 ±2.5V,从而使其适合于电缆驱动器应用。

电阻器具有卓越的匹配性能,在室温条件下和 -40℃ 至 85℃ 温度范围内的误差分别为 0.2% (最大值) 和 0.3%。电阻器的温度系数通常为 -30ppm/℃。这些电阻器与电压之间具有极佳的线性关系,因而实现了一个 10ppm 的增益非线性。

LT1995 的规格是针对 ±2.5V、±5V 和 ±15V 电源以及 -40℃ 至 85℃ 的温度范围而全面拟订的。该器件采用节省空间的 10 引线 MSOP 和 10 引线 (3mm×3mm) DFN 封装。如果需要的是具有精准电阻器的微功率精密放大器,则可查找 LT1991和 LT1996 的相关信息。




应用

  • 仪表放大器
  • 电流检测放大器
  • 视频差分放大器
  • 自动测试设备

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LT1995CDD#PBF
  • HTML
  • HTML
LT1995CDD#TRPBF
  • HTML
  • HTML
LT1995CMS#PBF
  • HTML
  • HTML
LT1995CMS#TRPBF
  • HTML
  • HTML
LT1995IDD#PBF
  • HTML
  • HTML
LT1995IDD#TRPBF
  • HTML
  • HTML
LT1995IMS#PBF
  • HTML
  • HTML
LT1995IMS#TRPBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

6月 5, 2024

- 24_0003

Epoxy Change from Henkel 8290 to 8290A for MSOP Package (2)

LT1995CMS#PBF

量产

LT1995CMS#TRPBF

量产

LT1995IMS#PBF

量产

LT1995IMS#TRPBF

量产

2月 4, 2020

- 20_0130

Laser Top Mark Conversion for 10-Lead MSOP Packages Assembled in ADPG and UTAC

LT1995CMS#PBF

量产

LT1995CMS#TRPBF

量产

LT1995IMS#PBF

量产

LT1995IMS#TRPBF

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

6月 5, 2024

- 24_0003

arrow down

Epoxy Change from Henkel 8290 to 8290A for MSOP Package (2)

LT1995CMS#PBF

量产

LT1995CMS#TRPBF

量产

LT1995IMS#PBF

量产

LT1995IMS#TRPBF

量产

2月 4, 2020

- 20_0130

arrow down

Laser Top Mark Conversion for 10-Lead MSOP Packages Assembled in ADPG and UTAC

LT1995CMS#PBF

量产

LT1995CMS#TRPBF

量产

LT1995IMS#PBF

量产

LT1995IMS#TRPBF

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 2

reference details image

DC819A

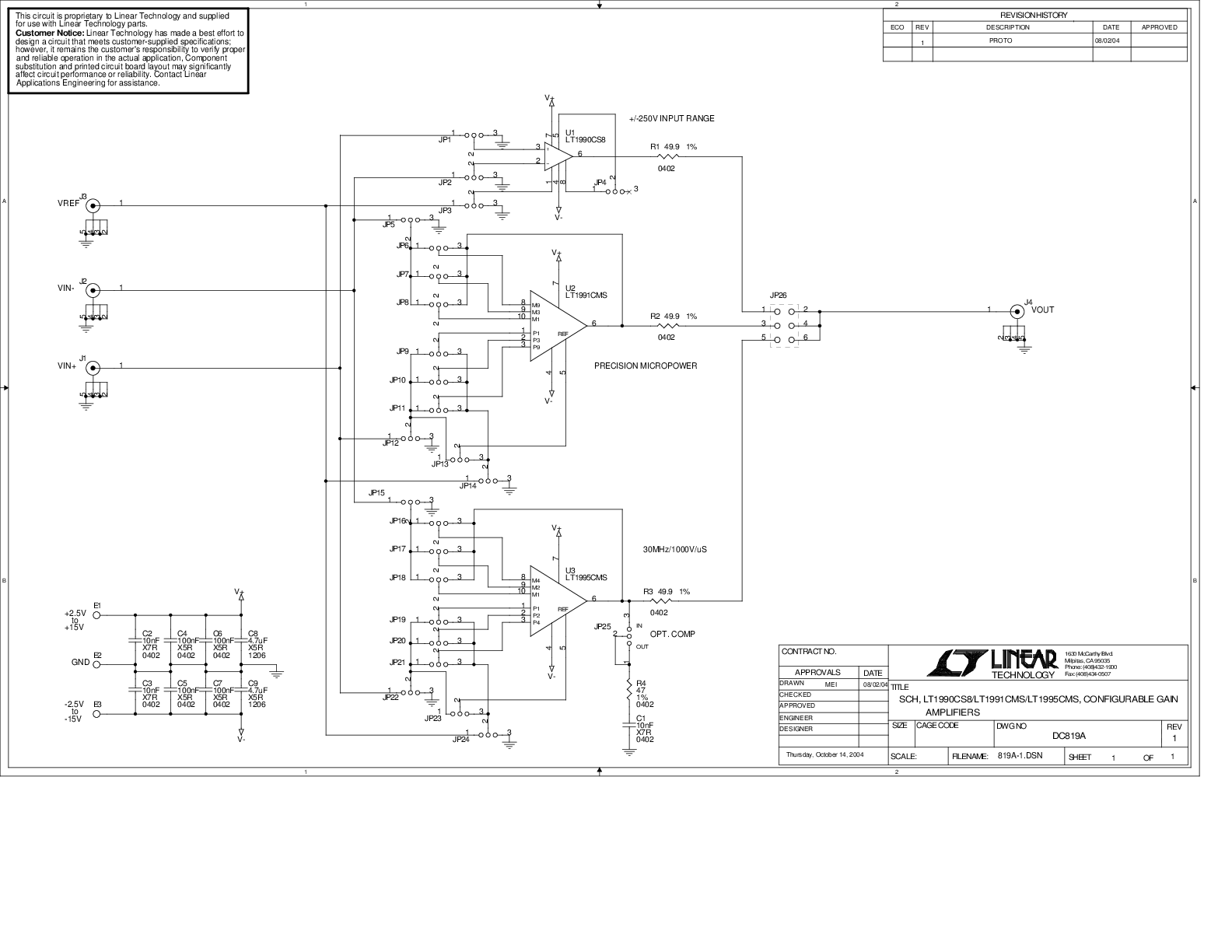

LT1990CS8/LT1991CMS/LT1995CMS | 可配置增益放大器,V+ = +2.5V 至 +15V,V– = –2.5V 至 –15V
