概览
优势和特点
- 单电源电压范围： 2.3 V至5.5 V
- 轨到轨共模输入电压范围
- 低输入失调电压VOFFSET： 1 mV（典型值）
- 在0.9 V VCC欠压闭锁(UVLO)范围内保证比较器输出逻辑低电平
- 工作温度范围： −40 ℃至+125 ℃
- 封装类型：
- 14引脚窄体SOIC封装
- 14引脚TSSOP
产品详情
ADCMP391/ADCMP392/ADCMP393分别是单通道/双通道/四通道轨到轨输入、低功耗比较器，适用于通用应用。这些比较器采用2.3 V至5.5 V单电源供电，功耗极低。 单通道ADCMP391的功耗仅为18.6 µA。 双通道ADCMP392和四通道ADCMP393的功耗分别为22.1 µA和26.8 µA。 这些器件工作时具有低电压和低电流特性，非常适合电池供电系统。
这些比较器的共模输入电压范围为供电轨以上200 mV，在整个共模电压范围内的失调电压典型值为1 mV，并集成UVLO监控器。 此外，这些比较器的设计允许输出在上电时具备确定的状态，电源电压低于UVLO阈值时提供逻辑低电平输出。
ADCMP391和ADCMP392采用8引脚窄体SOIC封装，同时ADCMP393采用14引脚窄体SOIC封装和14引脚TSSOP封装。 比较器的额定工作温度范围为−40°C至+125°C扩展温度范围。
应用
- 电池管理/监控
- 电源检测
- 窗口比较器
- 阈值检测器/鉴频器
- 微处理器系统
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

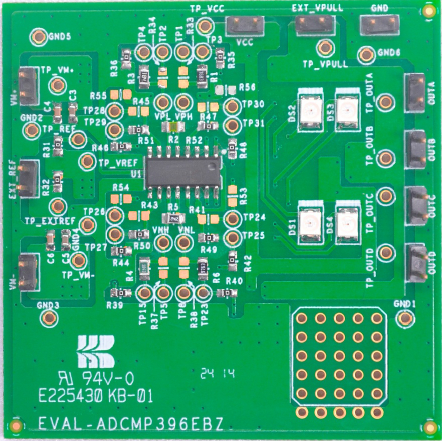

评估套件 (2)
