概览
优势和特点
- 输入电压范围:-2.0 V至-5.5 V
- 最大输出电流:−500 mA
- 固定输出电压选项:-0.5 V至-4.5 V
- 可调输出电压:−0.5 V至−VIN + 0.5 V
- 低输出噪声:4 μV rms(100 Hz至100 kHz)
- 噪声频谱密度:20 nV/√Hz(10 kHz到1 MHz)
- PSRR(−500 mA负载)
- 68 dB(10 kHz时)
- 50 dB(100 kHz时)
- 40 dB(1 MHz时)
- 低压差:-190 mV(典型值,-500 mA负载)
- 初始输出电压(VOUT)精度:±0.5%
- 在整个线路、负载与温度范围内的输出电压精度:±2.2%
- 工作电源电流(IGND):-0.6 mA(典型值,空载)
- 低关断电流:−2 μA(典型值,VIN = −5.5 V)
- 在4.7 μF陶瓷输入和输出电容下稳定工作
- 正负使能逻辑
- 限流和热过载保护

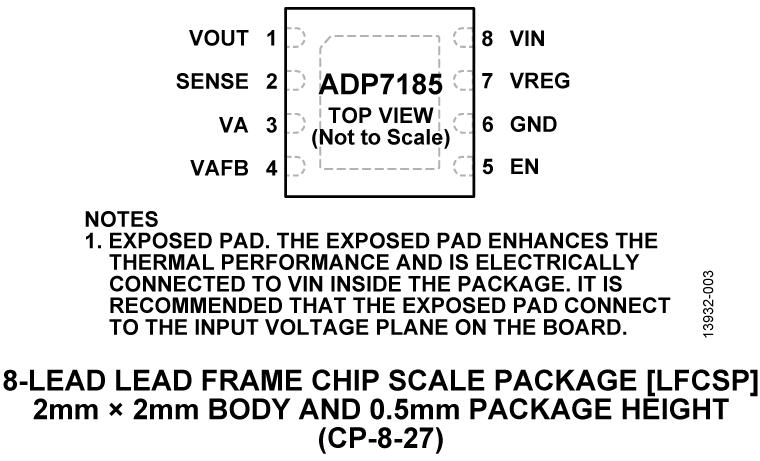

- 8引脚、2 mm × 2 mm LFCSP封装
- ADIsimPOWER电源稳压器设计工具支持
产品详情
ADP7185是一款互补金属氧化物半导体(CMOS)、低压差(LDO)线性稳压器,采用-2.0 V至-5.5 V电源供电,最大输出电流为-500 mA。这款高输出电流LDO适用于调节−0.5 V至−4.5 V供电的高性能模拟和混合信号电路。该器件采用先进的专有架构,提供高电源抑制比(PSRR)、低噪声特性,仅需一个4.7 μF小型陶瓷输出电容,便可实现出色的线路与负载瞬态响应性能。

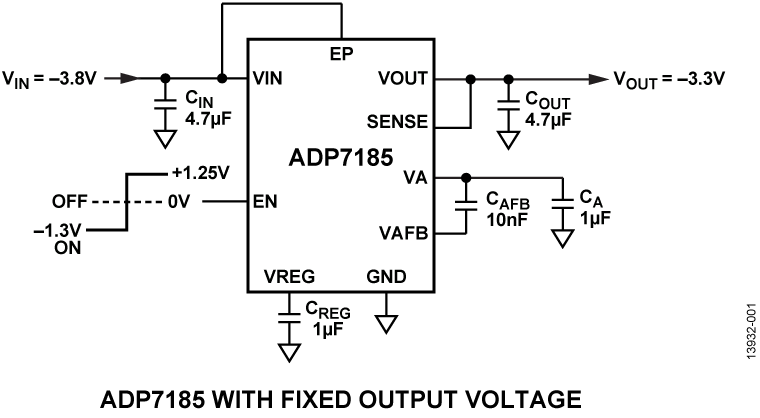

ADP7185提供15种固定输出电压选项。现有库存提供下列电压版本:-0.5 V、-1.0 V、-1.2 V、-1.5 V、-1.8 V、-2.0 V、-2.5 V、-3.0 V和-3.3 V。

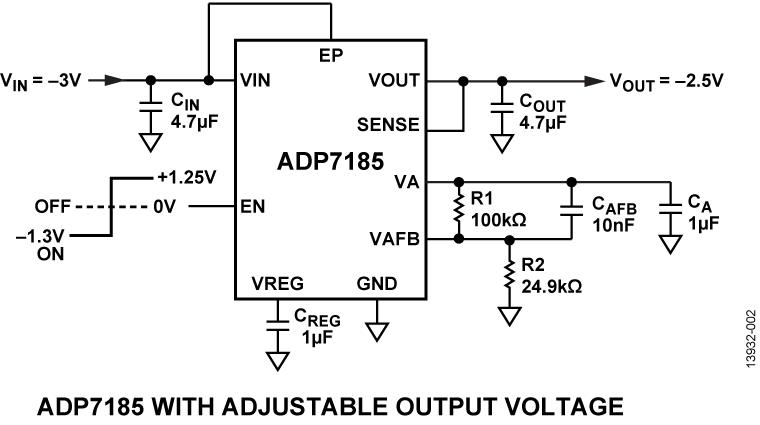

根据特殊要求,还可提供下列电压版本:-0.8 V、-0.9 V、-1.3 V、-2.8 V、-4.2 V和-4.5 V。另外,还提供可调型号,可通过外部反馈分压器将输出电压范围调节为-0.5 V至−VIN + 0.5 V。
使能逻辑特性能够与正负逻辑电平接口,以实现最大灵活性。
ADP7185稳压器输出噪声电压为4 μV rms,并不受输出电压影响。ADP7185提供8引脚、2 mm x 2 mm LFCSP封装,不仅非常紧凑,而且还具有出色的散热性能,适合要求最大-500 mA输出电流的薄型、小尺寸应用。
应用
- 适应噪声敏感应用:模数转换器(ADC)、数模转换器(DAC)、精密放大器
- 通信和基础设施
- 医疗健康
- 工业和仪表
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

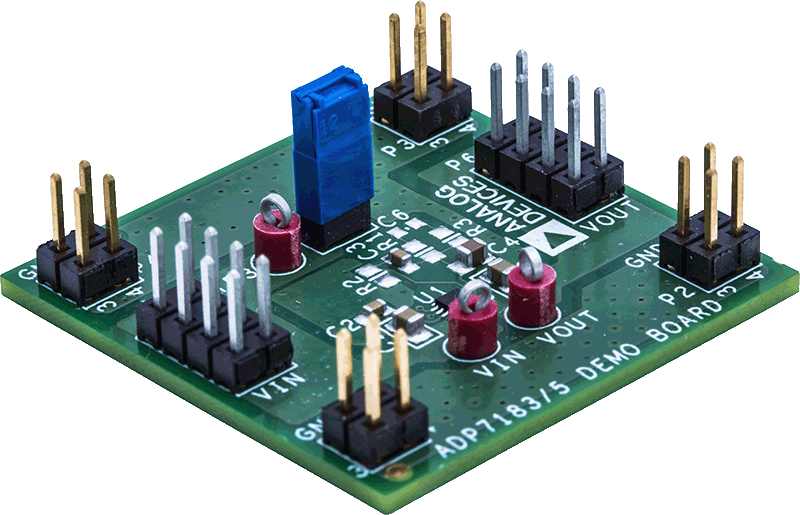

评估套件 (1)
