LT3023

双通道 100mA、低压差、低噪声、微功率稳压器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
产品模型 8
特性
  • 低噪声:20μVRMS (10Hz 至 100kHz)
  • 低静态电流:每个输出为 20μA
  • 宽输入电压范围:1.8V 至 20V
  • 输出电流:每个通道为 100mA
  • 非常低的停机电流:< 0.1μA
  • 低压差电压:300mV (在 100mA)
  • 可调输出范围:1.22V 至 20V
  • 采用 1μF 输出电容器可实现稳定
  • 采用铝电容器、钽电容器或陶瓷电容器可实现稳定
  • 反向电池保护
  • 无反向电流
  • 无需保护二极管
  • 具过流和过热保护功能
  • 耐热增强型 10 引脚 MSOP 和 DFN 封装
更多细节
show more Icon

LT®3023是一款双通道、微功率、低噪声、低压差稳压器。利用一个外部 0.01μF 旁路电容器,可把输出噪声降低至 20μVRMS (在 10Hz 至 100kHz 的带宽内)。该器件专为在电池供电型系统中使用而设计,每个通道 20μA 的低静态电流使其成为一种理想的选择。在停机模式中,静态电流减小至 0.1μA 以下。停机控制对于每个通道是独立的,从而在电源管理中提供了灵活性。该器件能够在一个 1.8V 至 20V 的输入电压范围内运作,并能从每个通道提供 100mA 的输出电流和一个 300mV 的压差电压。在压差状态中,静态电流是良好受控的。

LT3023 稳压器可在采用低至 1μF 的输出电容器时实现稳定。可以使用小的陶瓷电容器,而无需其他稳压器所要求的串联电阻。

内部保护电路包括反向电池保护、电流限制、热限制和反向电流保护。该器件可以用作一款具一个 1.22V 基准电压的可调型器件。LT3023 稳压器采用耐热增强型 10 引脚 MSOP 和 DFN 封装。


Applications

  • 蜂窝电话
  • 寻呼机
  • 电池供电型系统
  • 频率合成器
  • 无线调制解调器
产品模型 8

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LT3023EDD#PBF
  • HTML
  • HTML
LT3023EDD#TRPBF
  • HTML
  • HTML
LT3023EMSE#PBF
  • HTML
  • HTML
LT3023EMSE#TRPBF
  • HTML
  • HTML
LT3023IDD#PBF
  • HTML
  • HTML
LT3023IDD#TRPBF
  • HTML
  • HTML
LT3023IMSE#PBF
  • HTML
  • HTML
LT3023IMSE#TRPBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

2月 4, 2020

- 20_0130

Laser Top Mark Conversion for 10-Lead MSOP Packages Assembled in ADPG and UTAC

LT3023EMSE#PBF

量产

LT3023EMSE#TRPBF

量产

LT3023IMSE#PBF

量产

LT3023IMSE#TRPBF

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

2月 4, 2020

- 20_0130

arrow down

Laser Top Mark Conversion for 10-Lead MSOP Packages Assembled in ADPG and UTAC

LT3023EMSE#PBF

量产

LT3023EMSE#TRPBF

量产

LT3023IMSE#PBF

量产

LT3023IMSE#TRPBF

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

reference details image

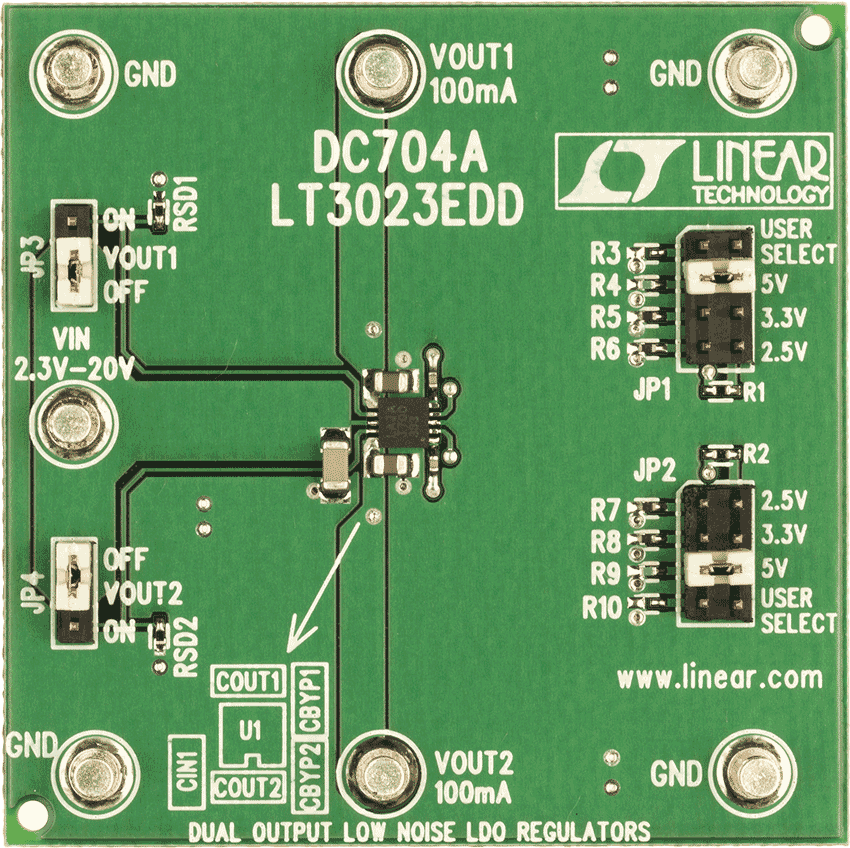

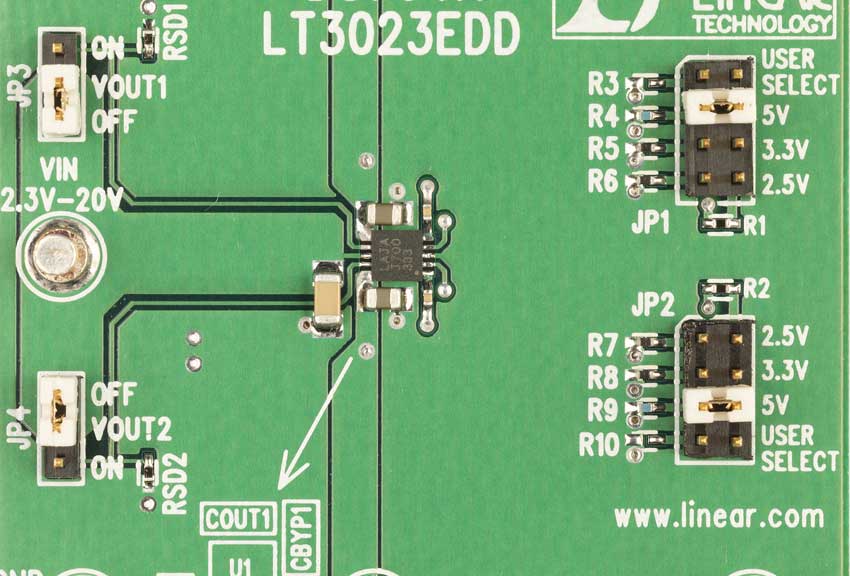

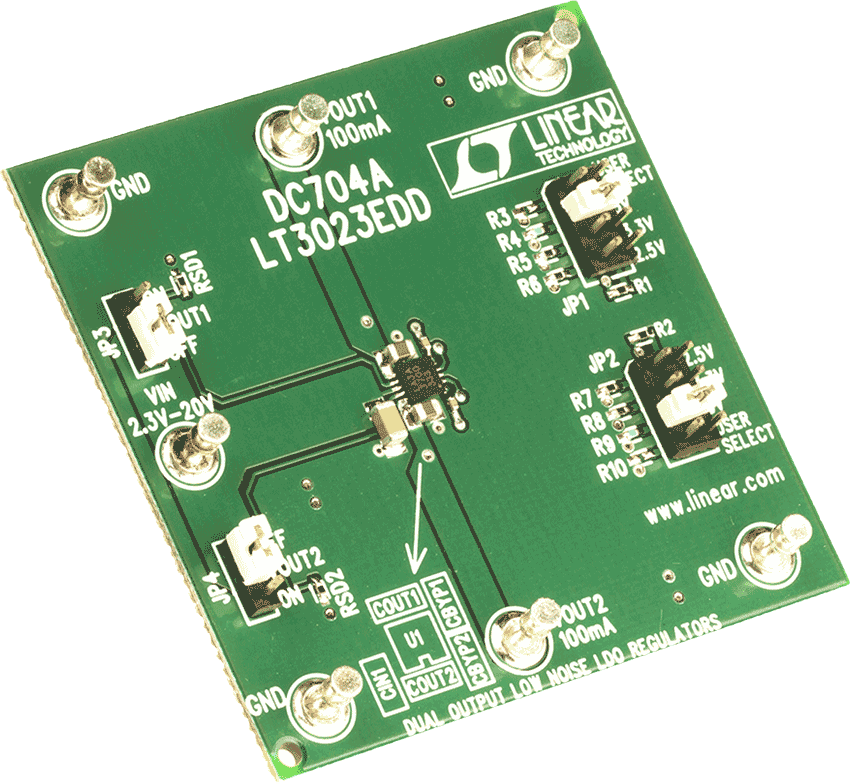

DC704A

LT3023EDD 演示板 | 双输出、低噪声 LDO 稳压器,2.3V ≤ VIN ≤ 20V,VOUT1/VOUT2 = 2.5V/3.3V/5V (在 100mA)

zoom

DC704A

LT3023EDD 演示板 | 双输出、低噪声 LDO 稳压器,2.3V ≤ VIN ≤ 20V,VOUT1/VOUT2 = 2.5V/3.3V/5V (在 100mA)

LT3023EDD 演示板 | 双输出、低噪声 LDO 稳压器,2.3V ≤ VIN ≤ 20V,VOUT1/VOUT2 = 2.5V/3.3V/5V (在 100mA)

产品详情

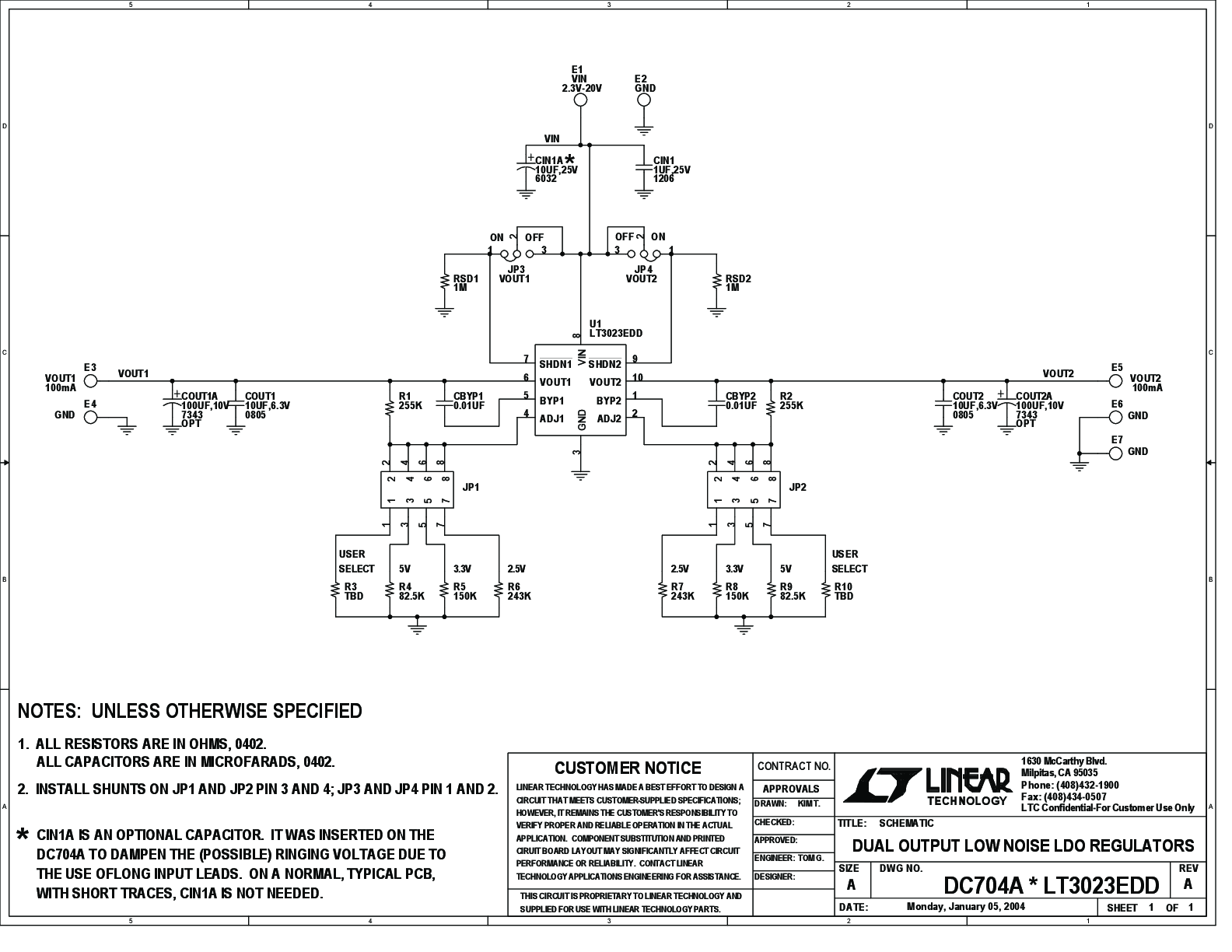

演示电路 704 是一款基于 LT3023 IC 的双输出稳压器,它包含两个相同的 100mA LDO 线性稳压器。DC704 的输入电压范围为 2.3V 至 20V,输出可通过跳线选择,输出电压值为 2.5V、3.3V、5V 或用户确定的值。无负载时,DC 电源电流通常仅为 20uA (每通道)。LT3023 采用小巧的 10 引脚 DFN 封装,此封装在 IC 的底部具有一个裸露焊盘以实现更好的热性能。

工具和仿真

工具及仿真模型 1

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路:

1步:下载并在计算机上安装LTspice

2步:单击下面的链接,下载演示电路。

3步:如果在单击以下链接之后LTspice未自动打开,可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后,请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。

参考电路

参考电路 3

DK-START-4CGX15N Starter Kit

zoomopens a dialog

altera-cyclone-iv-gx-transceiver-starter-kit

altera-cyclone-iv-gx-transceiver-starter-kit

参考设计

tooltip Info:参考设计

特性和优点

  • Analog Devices has worked closely with FPGA and processor manufacturers to develop verified power solutions that optimize cost, size and efficiency in high performance applications
  • Our reference designs are supported by an intuitive design tool set and IP
  • Our team can provide designs for quick prototypes that can speed time to market in the most complex applications
查看参考设计详情 external link
Figure 1. EVAL-CN0560-FMCZ Simplified Block Diagram

高精度、宽带宽电流测量信号链

Terasic DE2i-150 Cyclone IV Board

zoomopens a dialog

terasic-de2i-150-cyclone-iv-board

terasic-de2i-150-cyclone-iv-board

参考设计

tooltip Info:参考设计

特性和优点

  • Analog Devices has worked closely with FPGA and processor manufacturers to develop verified power solutions that optimize cost, size and efficiency in high performance applications
  • Our reference designs are supported by an intuitive design tool set and IP
  • Our team can provide designs for quick prototypes that can speed time to market in the most complex applications
查看参考设计详情 external link
