概览
优势和特点
- 6A 输出电流
- 宽 VIN 范围 = 4V 至 32V (最大值为 36V)
- 内部 N 沟道 MOSFET
- 真正的电流模式控制
- 专为高降压比而优化
- tON(MIN) ≤ 100ns
- 极快的瞬态响应
- 采用陶瓷输出电容器 COUT 时可稳定
- ±1% 0.6V 电压基准
- 电源良好输出电压监视器
- 可调接通时间/开关频率
- 可调电流限值
- 可编程软起动
- 输出过压保护
- 可任选的短路停机定时器
- 低停机 IQ：15μA
- 采用 7mm x 8mm 52 引脚 QFN 封装
产品详情
LTC®3609 是一款高效率、单片式、同步降压型 DC/DC 转换器，能够从一个 4V 至32V (最大值为 36V) 输入电源来提供高达 6A 的输出电流。它采用一种谷值电流控制架构，以在高频条件下提供非常低占空比的操作，并实现超卓的瞬态响应。工作频率由一个外部电阻器来选择，并针对 VIN 和 VOUT 中的变化进行补偿。
在轻负载条件下，可以把 LTC3609 配置为执行不连续操作或强制连续操作。强制连续操作可降低噪声和 RF 干扰，而不连续模式则能够通过减少轻负载条件下的开关损耗来提供高效率。
故障保护功能由内部折返电流限制、一个输出过压比较器和一个可任选的短路停机定时器来提供。用于电源排序的软起动功能利用一个外部定时电容器来实现。稳压器电流限值可由用户来设置。当输出处于调节状态时，一个电源良好输出电压监视器将发出指示信号。LTC3609 采用紧凑型 7mm x 8mm QFN 封装。
应用
- 负载点调节
- 分布式电源系统
产品分类
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
评估套件 (1)
参考资料
-
R546 Reliability Data3/23/2018PDF21 K
-

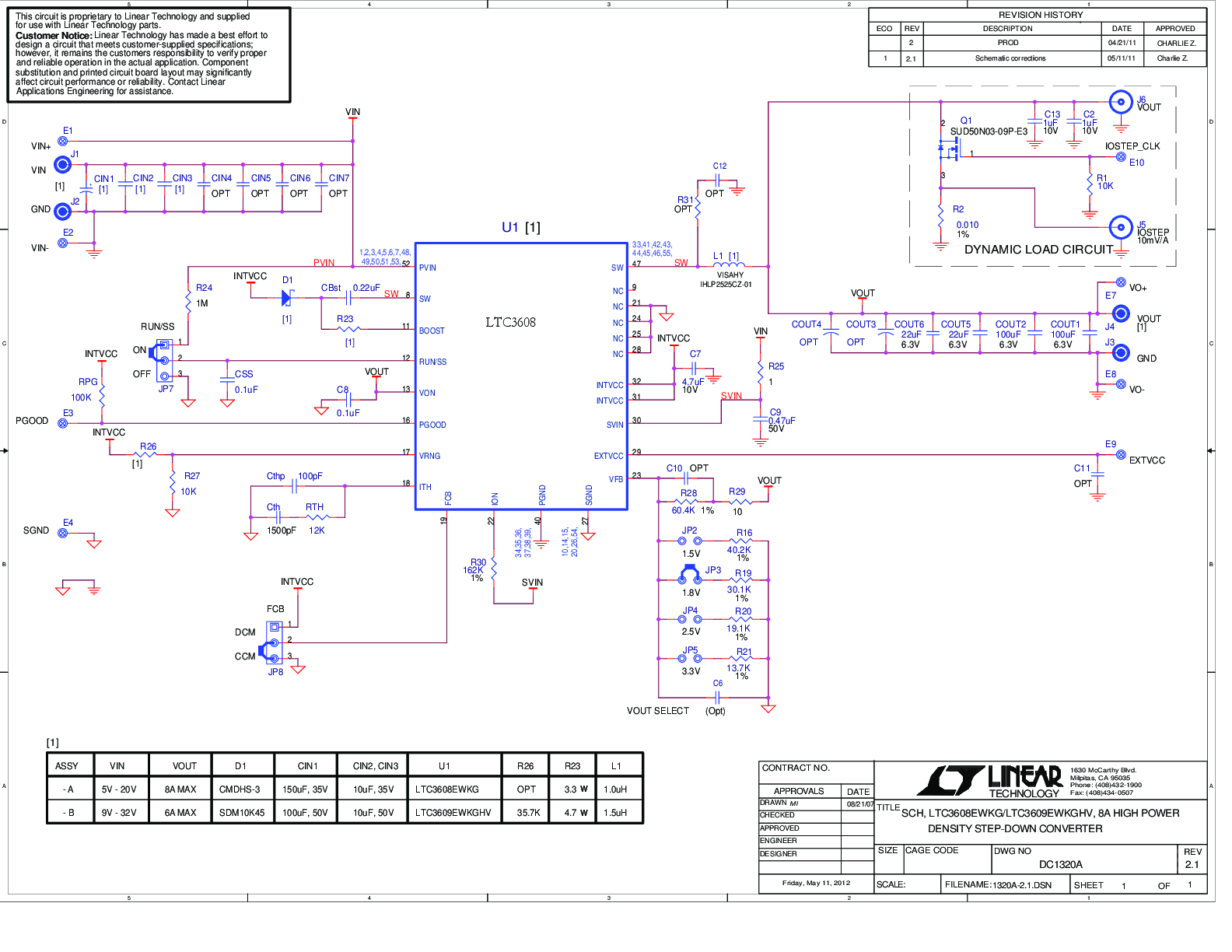

DC1320A - Demo Manual5/14/2012PDF178K
工具及仿真模型
LTspice
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。
启动此部分的现成LTspice演示电路：
第1步：下载并在计算机上安装LTspice。
第2步：单击下面的链接，下载演示电路。
第3步：如果在单击以下链接之后LTspice未自动打开，可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后，请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。
LTspice中提供以下器件型号：
LTC3609
参考电路 (1)
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| LTC3609EWKG#PBF | 材料声明 | 质量和可靠性 | 52-Lead QFN (7mm x 7mm x 0.75mm w/ EP) | |
| LTC3609EWKG#TRPBF | 材料声明 | 质量和可靠性 | 52-Lead QFN (7mm x 7mm x 0.75mm w/ EP) | |
| LTC3609IWKG#PBF | 材料声明 | 质量和可靠性 | 52-Lead QFN (7mm x 7mm x 0.75mm w/ EP) | |
| LTC3609IWKG#TRPBF | 材料声明 | 质量和可靠性 | 52-Lead QFN (7mm x 7mm x 0.75mm w/ EP) | |
| Wafer Fabrication Data | R546 Reliability Data |
