LT3027

具独立输入的双通道 100mA、低压差、低噪声、微功率稳压器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
特性

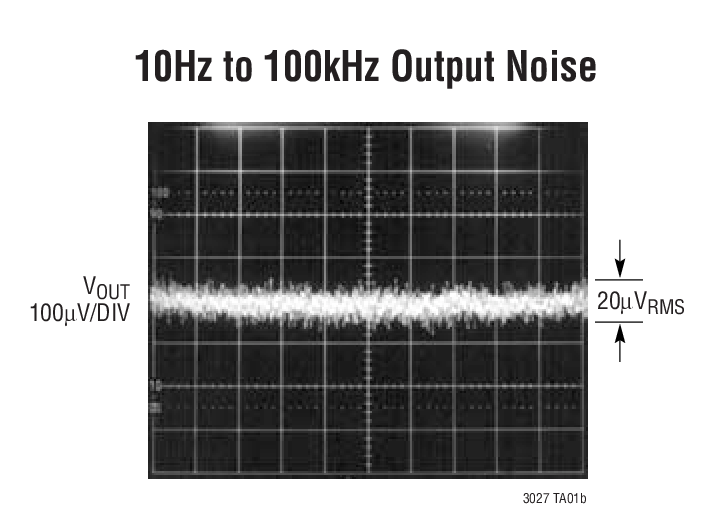

  • 低噪声:20μVRMS (10Hz 至 100kHz)
  • 低静态电流:每通道 25μA
  • 独立输入
  • 宽输入电压范围:1.8V 至 20V
  • 输出电流:每通道 100mA
  • 非常低的停机电流:< 0.1μA
  • 低压差电压:在 100mA 时为 300mV
  • 可调输出:1.22V 至 20V
  • 采用 1μF 输出电容器可保持稳定
  • 采用铝电容器、钽电容器或陶瓷电容器时可保持稳定
  • 反向电池保护
  • 无需保护二极管
  • 过流和过热保护
  • 跟踪 / 排序能力

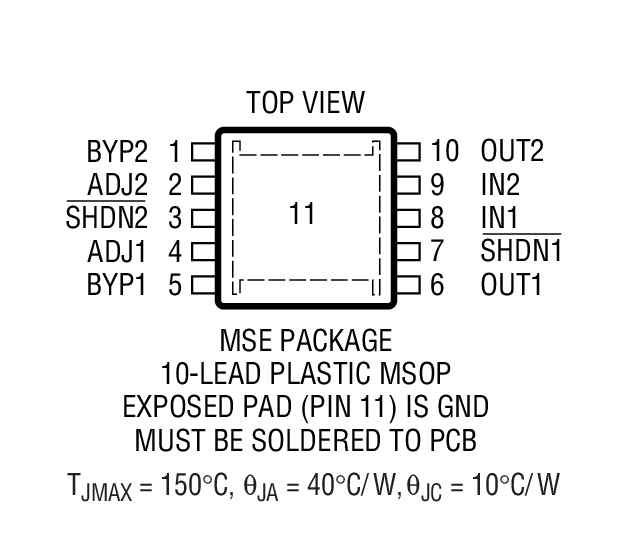

  • 耐热性能增强型 10 引脚 MSOP 封装和 DFN 封装

更多细节
show more Icon

LT®3027 是一款具有独立输入的双通道、微功率、低噪声、低压差稳压器。利用一个外部 0.01μF 旁路电容器,可把输出噪声降低至 20μVRMS (在 10Hz 至 100kHz 的带宽内)。该器件专为在电池供电型系统中使用而设计,每通道 25μA 的低静态电流使其成为一种理想的选择。在停机模式中,静态电流减小至 0.1μA 以下。停机控制对于每个通道是独立的,从而在电源管理中提供了灵活性。该器件能够在一个 1.8V 至 20V 的输入电压范围内运作,并可从每个通道提供 100mA 的输出电流和一个 300mV 的压差电压。在压差状态中,静态电流是良好受控的。

LT3027 稳压器可在采用低至 1μF 输出电容器时保持稳定。可以使用小的陶瓷电容器,而无需其他稳压器所要求的串联电阻。

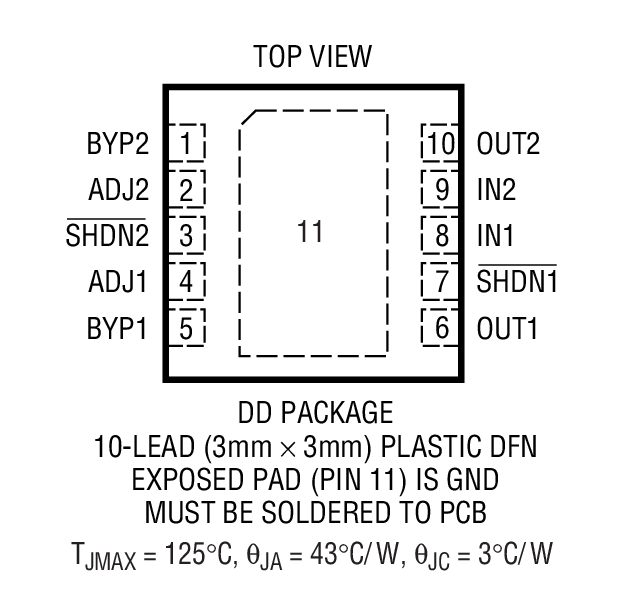

内部保护电路包括反向电池保护、电流限制和热限制保护。该器件可用作一款具一个 1.22V 基准电压的可调型器件。LT3027 稳压器采用耐热性能增强型 10 引脚 MSOP 封装和外形扁平 (仅高 0.75mm) 的 3mm x 3mm DFN 封装。


Applications
  • 蜂窝电话
  • 寻呼机
  • 电池供电型系统
  • 频率合成器
  • 无线调制解调器
  • 跟踪 / 排序电源

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LT3027EDD#PBF
  • HTML
  • HTML
LT3027EDD#TRPBF
  • HTML
  • HTML
LT3027EMSE#PBF
  • HTML
  • HTML
LT3027EMSE#TRPBF
  • HTML
  • HTML
LT3027IDD#PBF
  • HTML
  • HTML
LT3027IDD#TRPBF
  • HTML
  • HTML
LT3027IMSE#PBF
  • HTML
  • HTML
LT3027IMSE#TRPBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

2月 4, 2020

- 20_0130

Laser Top Mark Conversion for 10-Lead MSOP Packages Assembled in ADPG and UTAC

LT3027EMSE#PBF

量产

LT3027EMSE#TRPBF

量产

LT3027IMSE#PBF

量产

LT3027IMSE#TRPBF

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

2月 4, 2020

- 20_0130

arrow down

Laser Top Mark Conversion for 10-Lead MSOP Packages Assembled in ADPG and UTAC

LT3027EMSE#PBF

量产

LT3027EMSE#TRPBF

量产

LT3027IMSE#PBF

量产

LT3027IMSE#TRPBF

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

reference details image

DC811A

LT3027EDD演示板 | 双路输入、双通道微功耗低噪声LDO稳压器,2.3V ≤ VIN ≤ 20V,VOUT1 = VOUT2 = 2.5V/3.3V/5V (100mA)

zoom

DC811A

LT3027EDD演示板 | 双路输入、双通道微功耗低噪声LDO稳压器,2.3V ≤ VIN ≤ 20V,VOUT1 = VOUT2 = 2.5V/3.3V/5V (100mA)

LT3027EDD演示板 | 双路输入、双通道微功耗低噪声LDO稳压器,2.3V ≤ VIN ≤ 20V,VOUT1 = VOUT2 = 2.5V/3.3V/5V (100mA)

产品详情

演示电路811是一款基于LT3027的双路100mA输出和双路(独立)输入稳压器,在3 × 3 DFN-10封装内集成了两个相同的LDO线性稳压器。每个输入具有2.3V至20V的输入电压范围,并提供2.5V、3.3V、5V或用户定义值的跳线可选输出电压。每通道直流静态电流在空载下通常仅为20 uA,且关断时小于0.1 uA。DC811采用小型陶瓷电容,表明LT3027使用陶瓷输出电容能够保持稳定性。
