概览

优势和特点

  • 支持信号扩展的集成式全差分ADC驱动器
    • 宽输入共模电压范围
    • 高共模抑制
  • 单端至差分转换
  • 具有超量程的引脚可选输入范围
    • 输入范围具备4.096V REFBUF:±10V、±5V、±4.096V、±2.5V和±1.5V
  • 增益/衰减选项:0.37、0.73、0.87、1.38和2.25
    • 关键无源器件
    • 适用于FDA的0.005%精度匹配电阻阵列
  • 9 mm × 9 mm、0.8 mm间距100引脚BGA封装
    • 2.5×尺寸缩小与分立式解决方案
  • 低功耗、动态功耗调节、关断模式
    • 143 mW典型值(15 MSPS)
  • 吞吐速率:15 MSPS,无流水线延迟
  • INL:典型值±0.6 LSB,最大值±TBD LSB
  • SINAD:89 dB(典型值,1 kHz)
  • THD:-115 dB (1 kHz),-106 dB (400 kHz)
  • 增益误差:0.005%(典型值)
  • 增益误差漂移:1 ppm/°C(典型值)
  • 板载基准电压源缓冲器,可以生成VCMO
  • 串行LVDS接口
  • 宽工作温度范围:−40°C至+85°C

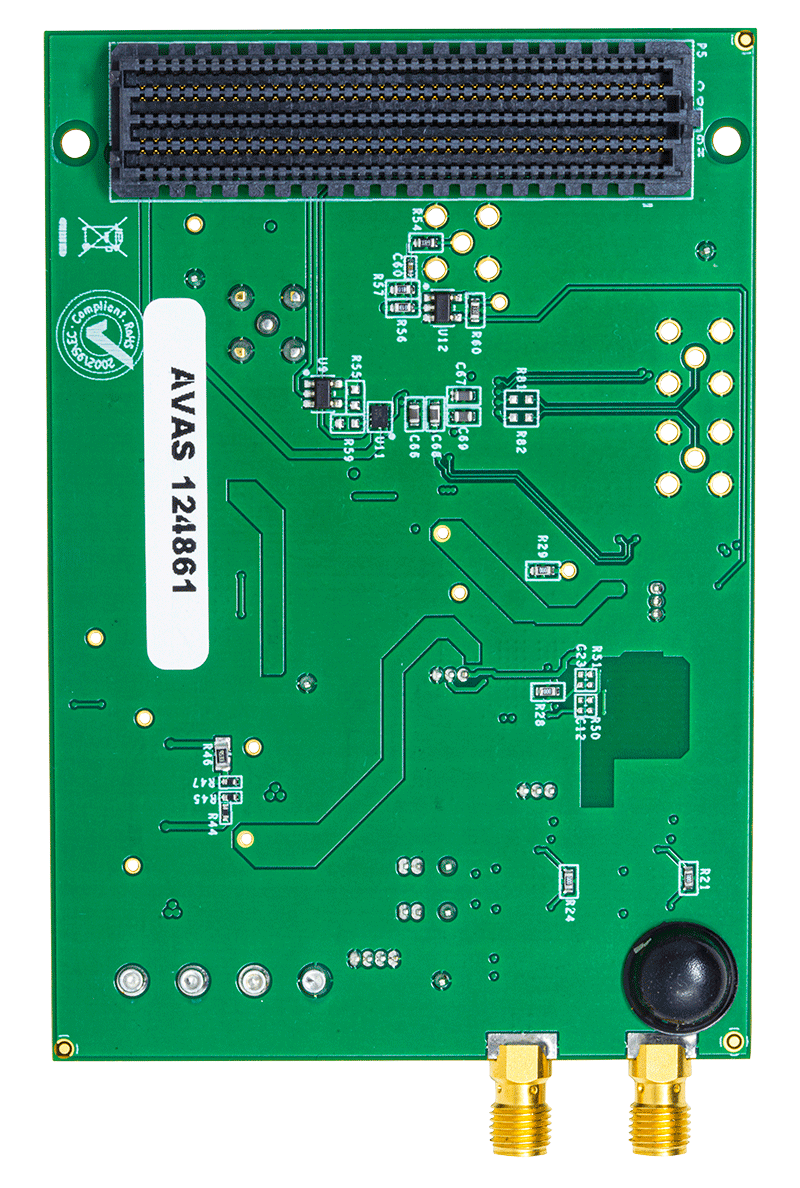

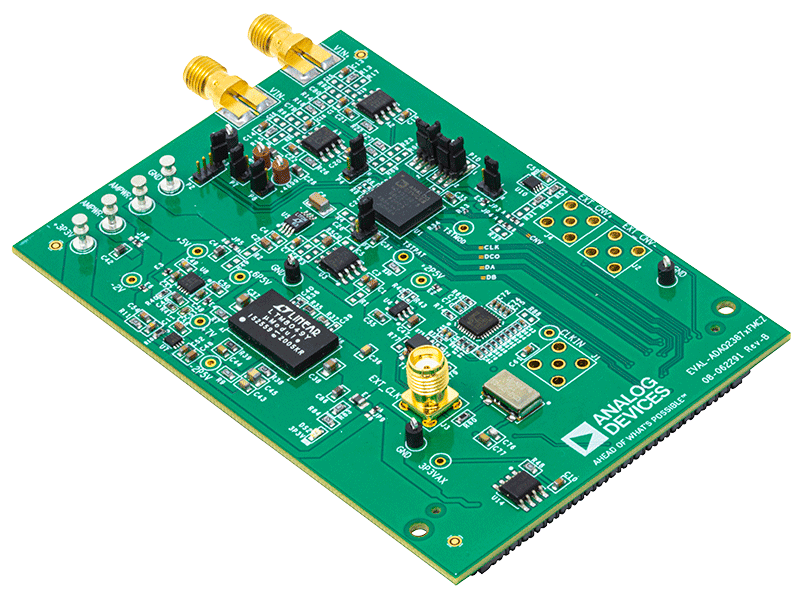

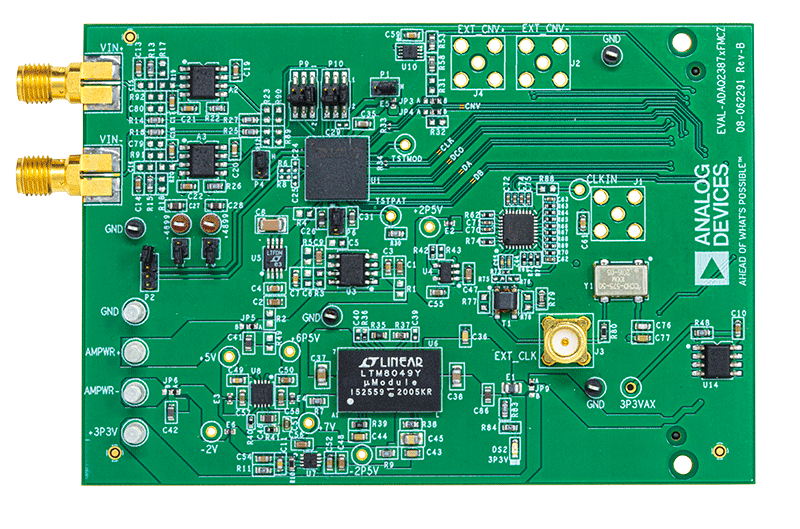

产品详情

ADAQ23878是一款高精度、高速μModule®数据采集解决方案,通过将设计人员选择、优化和布局器件的重任移交给器件来缩短开发高精度测量系统的开发周期。

ADAQ23878采用系统级封装(SIP)技术,通过将多个常用的信号处理和调节块集成到单个器件(包括低噪声全差分ADC驱动器(FDA)、稳定的基准电压源缓冲器和高速18位15 MSPS逐次逼近寄存器(SAR) ADC)中来减少终端系统所含的器件数量。

ADAQ23878也集成采用ADI公司的iPassive®技术、具备出色的匹配和偏移特征的关键无源器件,以最大限度减少与温度相关的误差源,并提供优化性能。ADC驱动器级的快速建立和SAR ADC的零延迟特性为高通道数复用信号链架构和控制回路应用提供了一种独特的解决方案。

9 mm × 9 mm小尺寸BGA封装帮助进一步减小小型仪器仪表的体积,且不会减弱其性能。系统集成解决了诸多设计挑战,但器件仍可以灵活提供可配置的ADC驱动器反馈回路,以调节增益或衰减,以及全差分或单端到差分输入。可以执行单个5 V电源操作,同时发挥器件的最佳性能。

ADAQ23878采用串行LVDS数字接口,提供单路或双路输出模式,让用户能够优化每个应用的接口数据速率。μModule的额定工作温度范围为-40°C至+85°C。

应用

  • ATE
  • 数据采集
  • 硬件在环(HiL)
  • 功率分析仪
  • 非破坏性试验(声频发射)
  • 质谱测定
  • 行波故障测距
  • 医疗成像与仪器仪表

产品生命周期 icon-recommended 预发布

本产品为新品,工程验证可能仍在进行中。我们正在准备量产,数量可能有限,设计规格可能会改变。
