LT3081

具监视器的 1.5A 单电阻器坚固型线性稳压器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
产品模型 21
特性
  • 扩展的安全工作区
  • 最大输出电流:1.5A
  • 可在采用或未采用输入 / 输出电容器的情况下实现稳定
  • 宽输入电压范围:1.2V 至 36V
  • 可由单个电阻器来设置输出电压
  • 输出电流监视器:IMON = IOUT/5000
  • 结温监视器:1μA/°C
  • 输出可调至 0V
  • 50μA SET 引脚电流:1% 初始准确度
  • 输出电压噪声:27μVRMS
  • 可并联多个器件以提供较高的电流或散热量
  • 可编程电流限值
  • 反向电池和反向电流保护
  • <1mV 的典型负载调整 (与 VOUT 无关)
  • <0.001%/V 的典型电压调整率
  • 采用耐热性能增强型 12 引线 4mm x 4mm DFN 和 16 引线 TSSOP 封装、以及 7 引线 DD-Pak 和 7 引线 TO-220 封装

更多细节
show more Icon

LT3081 是一款 1.5A 低压差线性稳压器,专为坚固型工业应用而设计。该 IC 的主要特点是扩展的安全工作区 (SOA)、输出电流监视器、温度监视器和可编程电流限值。LT3081 可通过并联以提供较高的输出电流或散热量。这款器件能承受反向输入和反向输出至输入电压,并且没有反向电流。

LT3081 精准的 50μA 基准电流源允许利用单个电阻器将输出电压设置在介于 0V 至 34.5V 之间的任意电平。电流基准架构使得负载调整不受输出电压的影响。LT3081 可在采用或不采用输入和输出电容器的情况下实现稳定。

输出电流监视器 (IOUT/5000) 和芯片结温输出 (1μA/°C) 提供了系统监视和调试能力。此外,还可利用单个电阻器来设置电流限值。

内部保护电路包括反向电池和反向电流保护以及电流限制和热限制。LT3081 采用 16 引线 TSSOP (具有裸露衬垫以实现更加优良的热性能)、7 引线 TO-220、7 引线 DD-Pak 和 12 引线 4mm x 4mm DFN 封装。

应用

  • 全表面贴装型电源
  • 坚固型工业电源
  • 用于开关电源的后置稳压器
  • 低输出电压电源
  • 本质安全应用
产品模型 21

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

视频

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LT3081EDF#PBF
  • HTML
  • HTML
LT3081EDF#TRPBF
  • HTML
  • HTML
LT3081EFE#PBF
  • HTML
  • HTML
LT3081EFE#TRPBF
  • HTML
  • HTML
LT3081ER#PBF
  • HTML
  • HTML
LT3081ER#TRPBF
  • HTML
  • HTML
LT3081ET7#06PBF
  • HTML
  • HTML
LT3081ET7#PBF
  • HTML
  • HTML
LT3081HFE#PBF
  • HTML
  • HTML
LT3081HFE#TRPBF
  • HTML
  • HTML
LT3081HT7#PBF
  • HTML
  • HTML
LT3081IDF#PBF
  • HTML
  • HTML
LT3081IDF#TRPBF
  • HTML
  • HTML
LT3081IFE#PBF
  • HTML
  • HTML
LT3081IFE#TRPBF
  • HTML
  • HTML
LT3081IR#PBF
  • HTML
  • HTML
LT3081IR#TRPBF
  • HTML
  • HTML
LT3081IT7#PBF
  • HTML
  • HTML
LT3081MPFE#PBF
  • HTML
  • HTML
LT3081MPFE#TRPBF
  • HTML
  • HTML
LT3081MPT7#PBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

4月 6, 2022

- 22_0068

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LT3081EFE#PBF

量产

LT3081EFE#TRPBF

量产

LT3081HFE#PBF

量产

LT3081HFE#TRPBF

量产

LT3081IFE#PBF

量产

LT3081IFE#TRPBF

量产

LT3081MPFE#PBF

量产

LT3081MPFE#TRPBF

量产

8月 10, 2022

- 22_0175

Laser Top Mark Conversion for DDPAK & TO220 Packages Assembled in ADPG. Country of Origin Code [MY] To Be Incorporated On Top Mark

LT3081ER#PBF

量产

LT3081ER#TRPBF

量产

LT3081ET7#06PBF

量产

LT3081ET7#PBF

量产

LT3081HT7#PBF

量产

LT3081IR#PBF

量产

LT3081IR#TRPBF

量产

LT3081IT7#PBF

量产

LT3081MPT7#PBF

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

4月 6, 2022

- 22_0068

arrow down

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LT3081EFE#PBF

量产

LT3081EFE#TRPBF

量产

LT3081HFE#PBF

量产

LT3081HFE#TRPBF

量产

LT3081IFE#PBF

量产

LT3081IFE#TRPBF

量产

LT3081MPFE#PBF

量产

LT3081MPFE#TRPBF

量产

8月 10, 2022

- 22_0175

arrow down

Laser Top Mark Conversion for DDPAK & TO220 Packages Assembled in ADPG. Country of Origin Code [MY] To Be Incorporated On Top Mark

LT3081ER#PBF

量产

LT3081ER#TRPBF

量产

LT3081ET7#06PBF

量产

LT3081ET7#PBF

量产

LT3081HT7#PBF

量产

LT3081IR#PBF

量产

LT3081IR#TRPBF

量产

LT3081IT7#PBF

量产

LT3081MPT7#PBF

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 2

reference details image

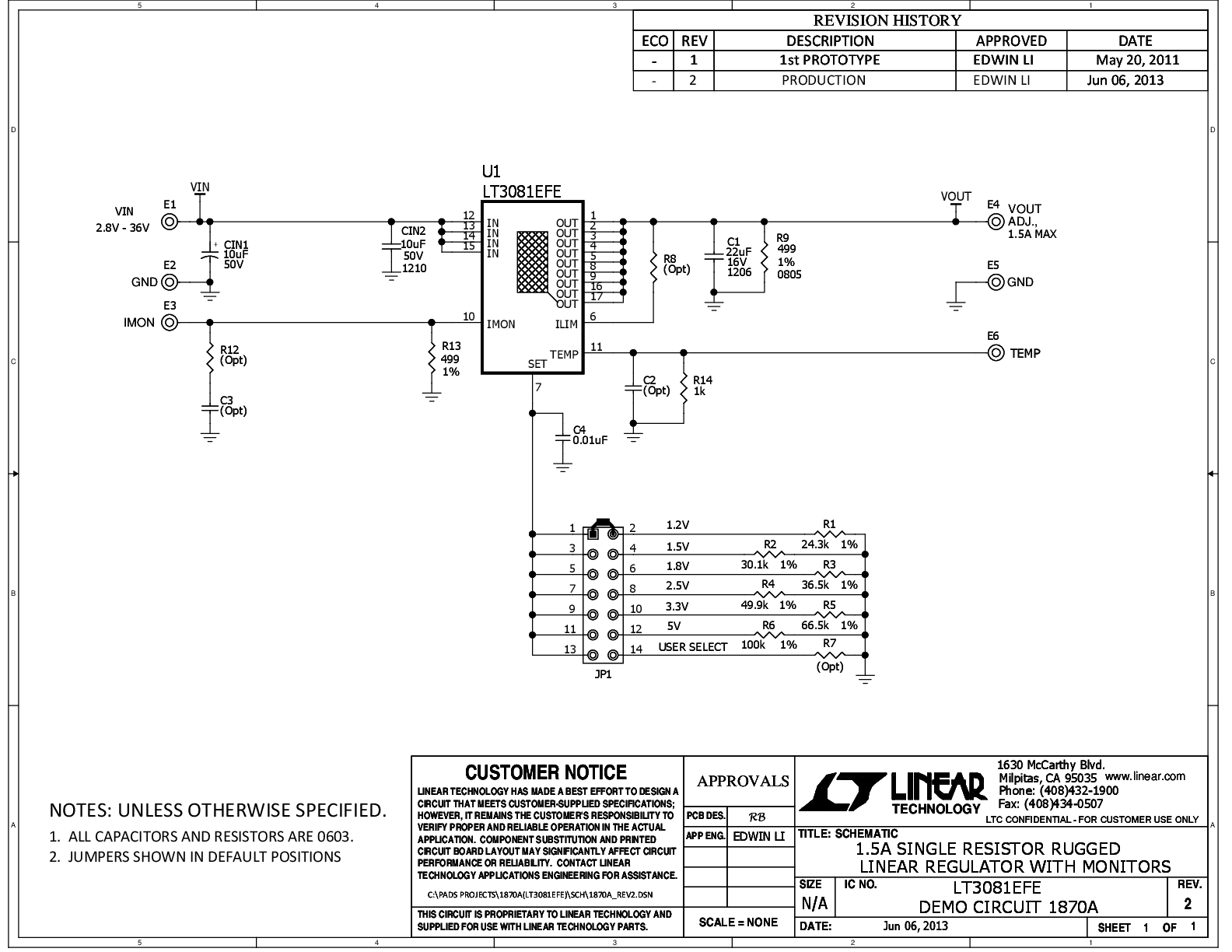

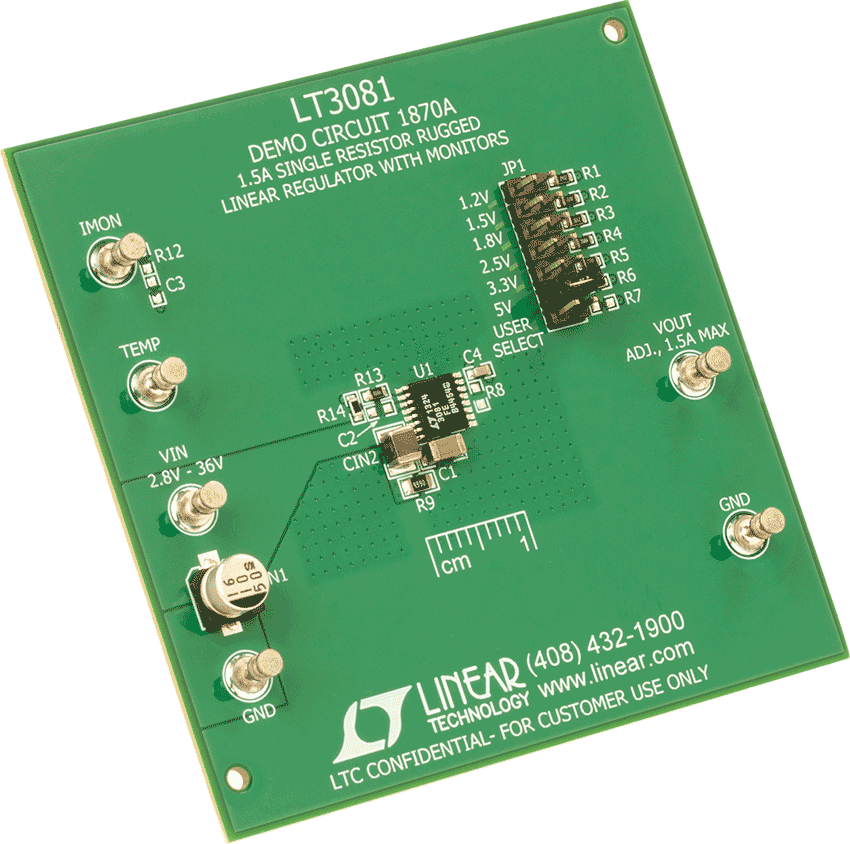

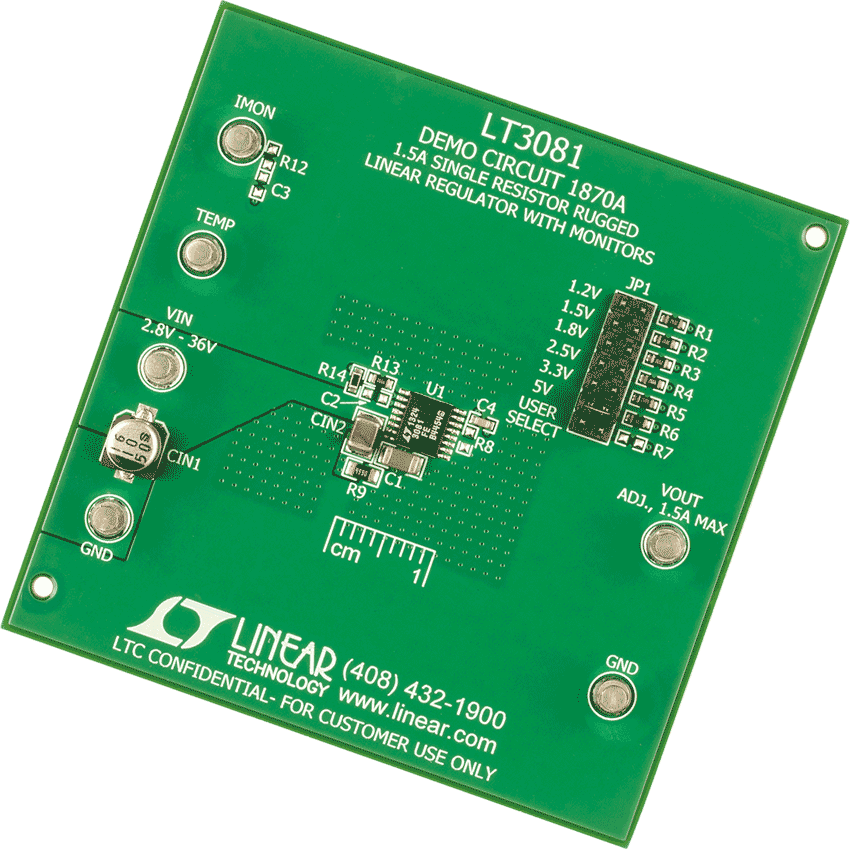

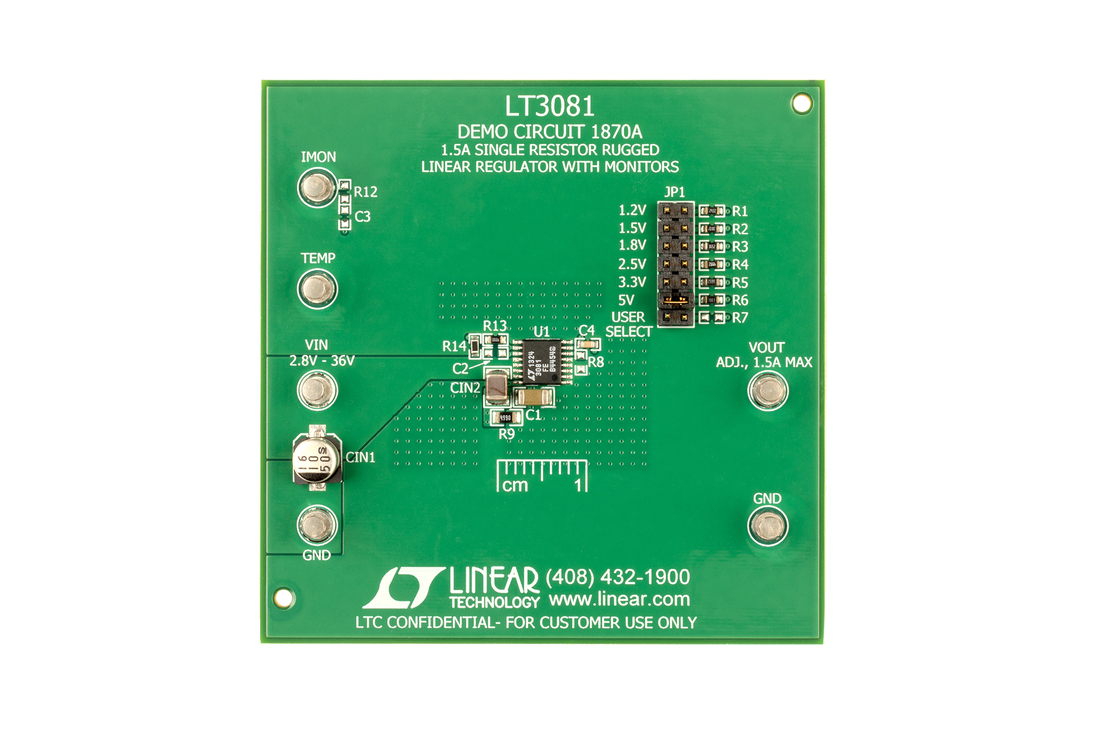

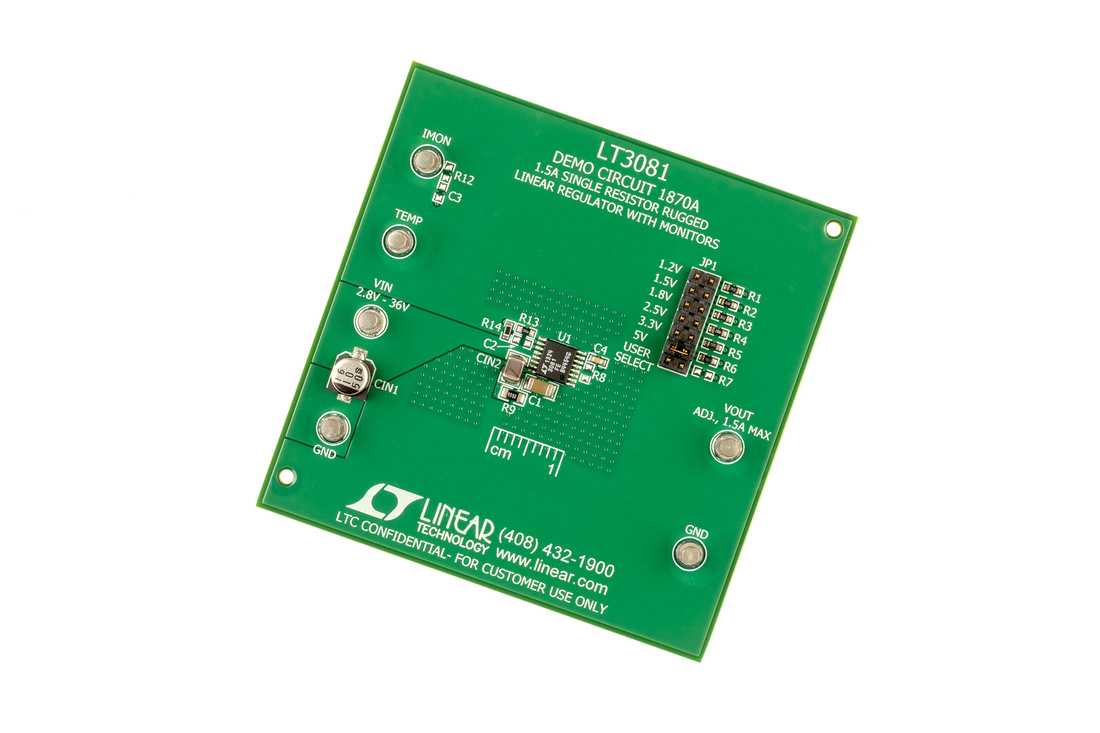

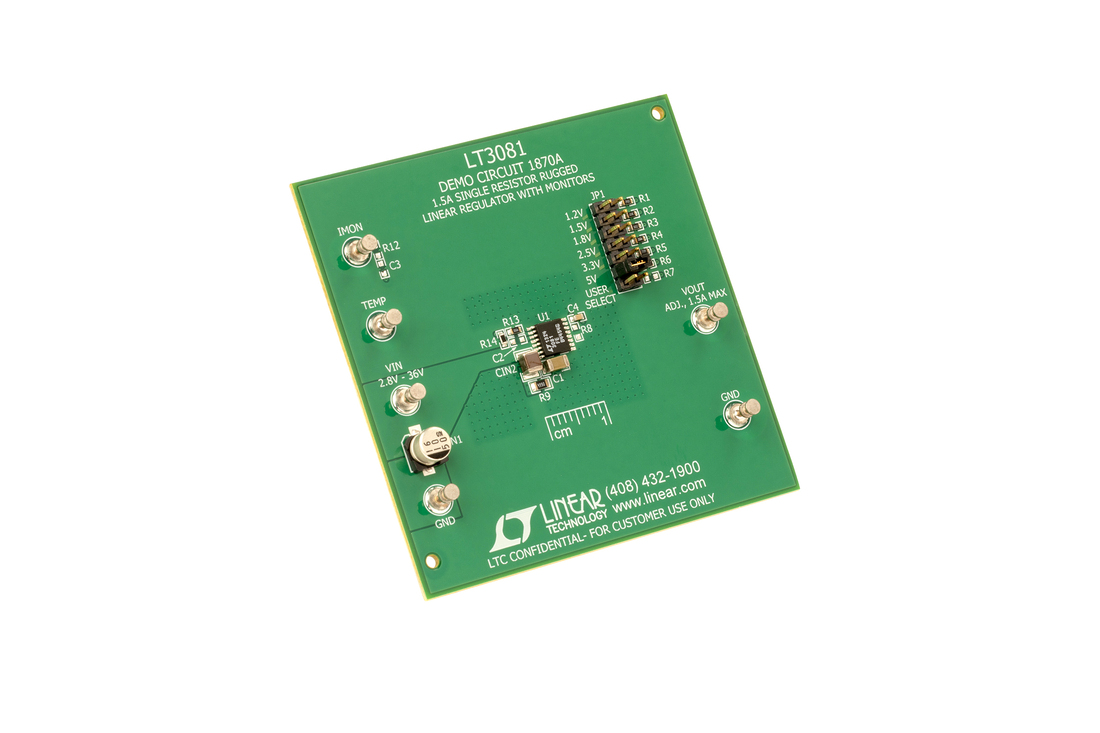

DC1870A

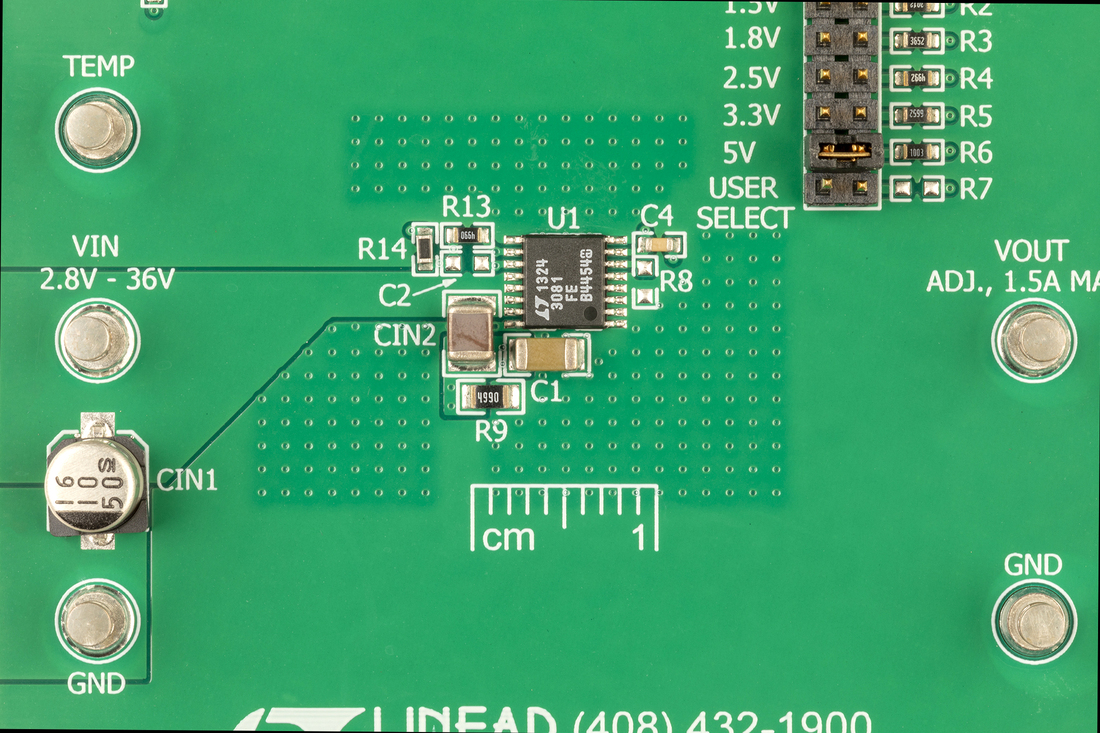

LT3081EFE演示板 | 带监控器的单电阻坚固型线性稳压器,2.8V ≤ VIN ≤ 36V,Vb>OUT = 1.2V/1.5V/1.8V/2.5V/3.3V/5V/12V (1.5A)
