LT8612

具 3μA 静态电流的 42V、6A 同步降压型稳压器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
file 查看数据手册 (Rev.B)
Documentation 查看所有文档
LTspice LT8612 Demo Circuit - µPower Buck Converter (5.8-42V to 5V @ 6A) Download 2.00KB LTspice LT3081/LT8612/LTC3632/LT3092 Demo Circuit - Constant Voltage, Constant Current Bench Supply (10-40V to 0-25V @ 0-3.1A) Download 9.00KB LTspice LT8612 - Step-Down (Buck) Regulators Download 1.99 KB
产品模型 8
特性
  • 宽输入电压范围：3.4V 至 42V
  • 超低静态电流突发模式 (Burst Mode®) 操作：
    • 3μA IQ (调节 12VIN 至 3.3VOUT)
    • 输出纹波 < 10mVP-P
  • 高效率同步操作：
    • 95% 效率 (在 3A，从 12VIN 产生 5VOUT)
    • 94% 效率 (在 3A，从 12VIN 产生 3.3VOUT)
  • 快速最短接通时间：40ns
  • 在所有情况下均可提供低压差：250mV (在 3A)
  • 允许使用小型电感器
  • 在过载情况下可安全承受电感器饱和
  • 可调及可同步频率范围：200kHz 至 2.2MHz
  • 电流模式工作原理
  • 准确的 1V 使能引脚阈值
  • 内部补偿
  • 输出软起动和跟踪
  • 小外形的耐热性能增强型 3mm x 6mm 28 引脚 QFN 封装
  • 通过AEC-Q100汽车应用认证
更多细节
show more Icon

LT®8612 是一款紧凑、高效率、高速、同步、单片式、降压型开关稳压器，仅消耗 3μA 的静态电流。该器件集成了上管和下管以及所有必要的电路，以较大限度地降低增设外部组件的需要。低纹波突发模式操作可在非常低的输出电流条件下实现高效率，同时保持输出纹波低于 10mVP-P。一个 SYNC 引脚用于实现至外部时钟的同步。内部补偿和峰值电流模式拓扑允许使用小型电感器，并实现快速瞬态响应和优良的环路稳定性。EN/UV 引脚具有一个准确的 1V 门限，并可用于设置 VIN 欠压闭锁或关断 LT8612 以将输入电源电流减小至 1μA。TR/SS 引脚上的一个电容器负责设置启动期间的输出电压斜坡上升速率。当 VOUT 位于编程输出电压的 ±9% 以内及出现故障情况时，PG 标记将发出指示信号。LT8612 采用小外形 3mm x 6mm 28 引脚 QFN 封装，具有用于实现低热阻的裸露衬垫。



应用

  • 汽车和工业电源
  • 通用降压
  • GSM 电源
Show More Arrow image
file 查看数据手册 (Rev.B)
Documentation 查看所有文档
LTspice LT8612 Demo Circuit - µPower Buck Converter (5.8-42V to 5V @ 6A) Download 2.00KB LTspice LT3081/LT8612/LTC3632/LT3092 Demo Circuit - Constant Voltage, Constant Current Bench Supply (10-40V to 0-25V @ 0-3.1A) Download 9.00KB LTspice LT8612 - Step-Down (Buck) Regulators Download 1.99 KB
产品模型 8
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

LT8612

文档

9
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 用户手册
  • 技术文章
  • 数据手册
  • 可靠性数据
  • 设计笔记
  • 全部
    TickIcon
  • 英文
  • 中文
  • 日文
resetfilter

重置过滤器

数据手册

2

PDF Vector

PDF

更新 12/10/2013
英文

LT8612: 42V, 6A Synchronous Step-Down Regulator with 3μA Quiescent Current Data Sheet (Rev.B)

打开PDF文件

redirect
1.61 M
download

下载 PDF

PDF Vector

PDF

更新 01/29/2014
日文

LT8612: 静止電流が3μAの42V、6A同期整流式降圧レギュレータ データシート

打开PDF文件

redirect
714.00K
download

下载 PDF

用户手册

2

PDF Vector

PDF

更新 05/22/2014
英文
DC2132A - Demo Manual redirect icon

546.00K

download

下载 PDF

PDF Vector

PDF

更新 09/16/2015
英文
DC2010A - Demo Manual redirect icon

219.00K

download

下载 PDF

技术文章

2

PDF Vector

PDF

更新 11/03/2014
中文
高性能便携式 DC 工作台电源 redirect icon

1.00M

download

下载 PDF

PDF Vector

PDF

更新 02/09/2017
中文
采用纤巧 QFN 封装的 42V 高功率密度降压型稳压器 redirect icon

503.00K

download

下载 PDF

可靠性数据

1

PDF Vector

PDF

更新 03/23/2018
英文
R570 Reliability Data redirect icon

415.69 K

download

下载 PDF

设计笔记

2

PDF Vector

HTML

更新 12/07/2015
英文
Design Note 1038: 42V High Power Density Buck Regulators in a Tiny QFN Package redirect icon

PDF Vector

HTML

更新 12/07/2015
日文
DN-1038: 小型 QFN パッケージに収容された電力密度の高い 42V 降圧レギュレータ redirect icon

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

技术文档 7
show more Icon

数据手册 1

LT8612: 42V, 6A Synchronous Step-Down Regulator with 3μA Quiescent Current Data Sheet (Rev.B)

可靠性数据 1

R570 Reliability Data

用户手册 2

DC2132A - Demo Manual
DC2010A - Demo Manual

设计笔记 1

Design Note 1038: 42V High Power Density Buck Regulators in a Tiny QFN Package

技术文章 2

高性能便携式 DC 工作台电源
采用纤巧 QFN 封装的 42V 高功率密度降压型稳压器

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
LT8612EUDE#PBF 28-Lead QFN (3mm x 6mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT8612EUDE#TRPBF 28-Lead QFN (3mm x 6mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT8612EUDE#WPBF 28-Lead QFN (3mm x 6mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT8612EUDE#WTRPBF 28-Lead QFN (3mm x 6mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT8612IUDE#PBF 28-Lead QFN (3mm x 6mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT8612IUDE#TRPBF 28-Lead QFN (3mm x 6mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT8612IUDE#WPBF 28-Lead QFN (3mm x 6mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT8612IUDE#WTRPBF 28-Lead QFN (3mm x 6mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

软件和型号相关生态系统

部分模型 产品周期 描述

浪涌抑制器、过压和过流保护1
LT4363
popup image
Cart

推荐新设计使用

具电流限制功能的高电压浪涌抑制器

评估套件 2

reference details image

DC2010A

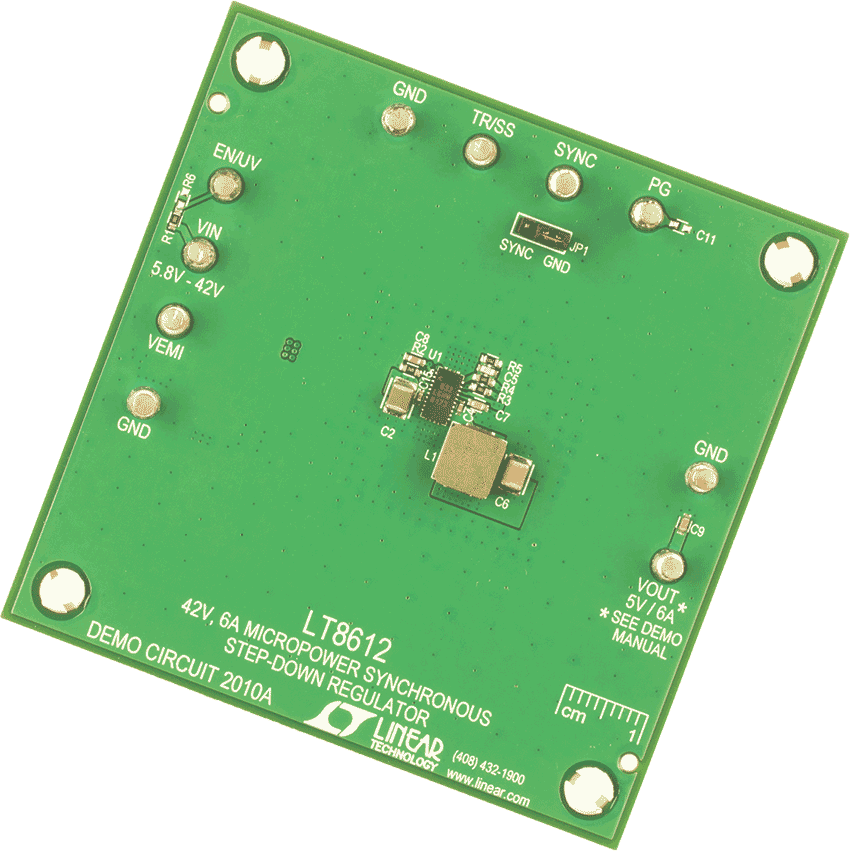

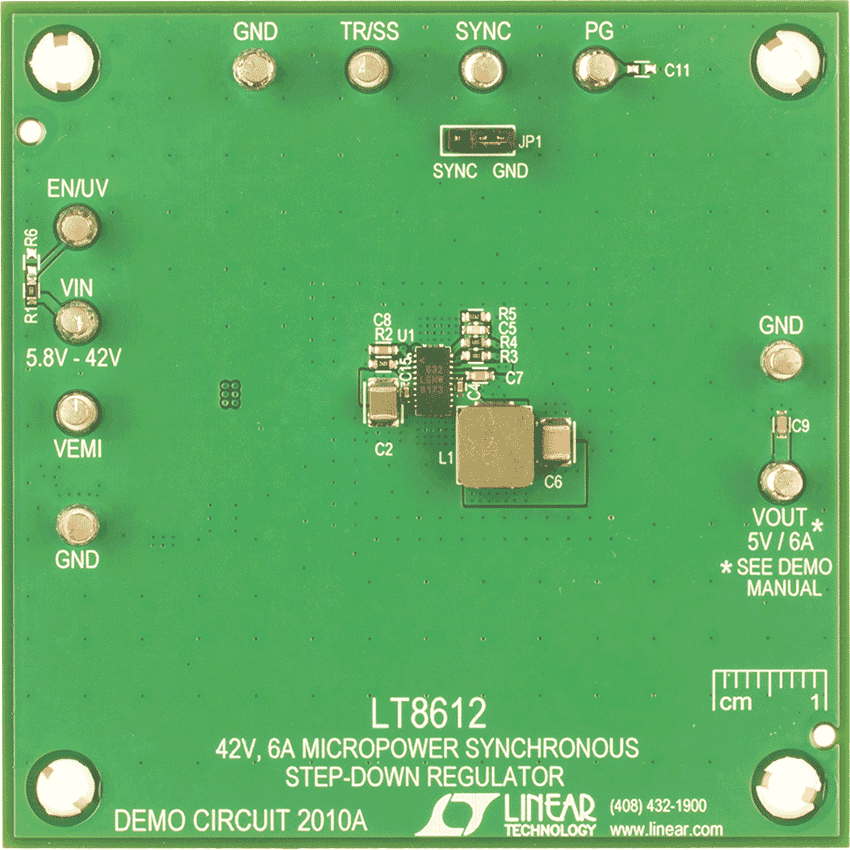

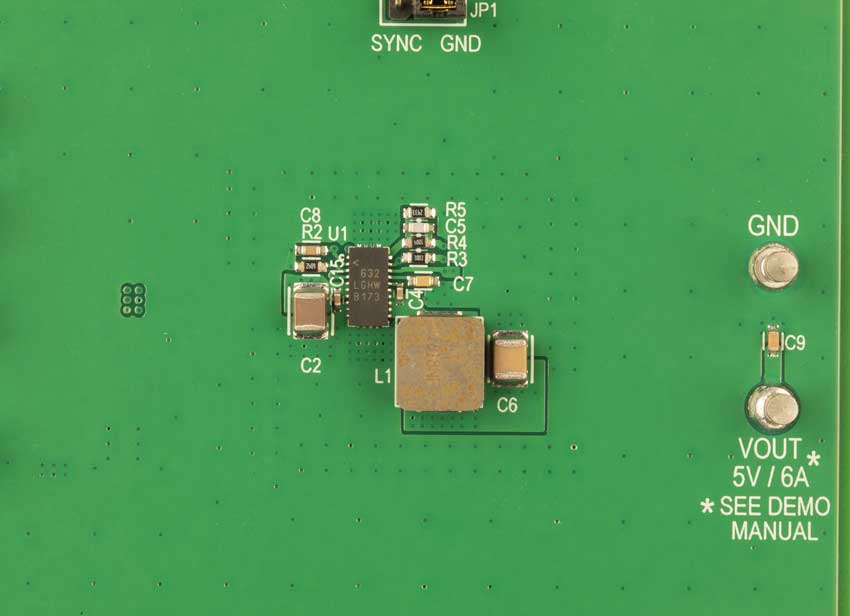

LT8612演示电路 | 5.8V ≤ VIN ≤ 42V，VOUT = 5V (6A)

zoom

DC2010A

LT8612演示电路 | 5.8V ≤ VIN ≤ 42V，VOUT = 5V (6A)

download icon

下载

 print icon

打印
DC2010A
LT8612演示电路 | 5.8V ≤ VIN ≤ 42V，VOUT = 5V (6A)
立即购买 更多内容

产品详情

演示电路2010A是一款42V、6A微功耗同步降压型稳压器，内置LT8612。该演示板设计提供5V输出和5.8V至42V的输入。宽输入范围支持各种输入源，如汽车电池和工业电源。LT8612是一款紧凑型、高效率和高速同步单芯片降压型开关稳压器。集成功率开关，同时提供所有必需的电路功能，缩减了组件数量和解决方案尺寸。突发工作模式(Burst Mode®)下的超低3μA静态电流可在轻负载下实现高效率。40ns的最短快速导通时间在高频率下可从高电平VIN转换为低电平VOUT。





资料

pdf icon

PDF

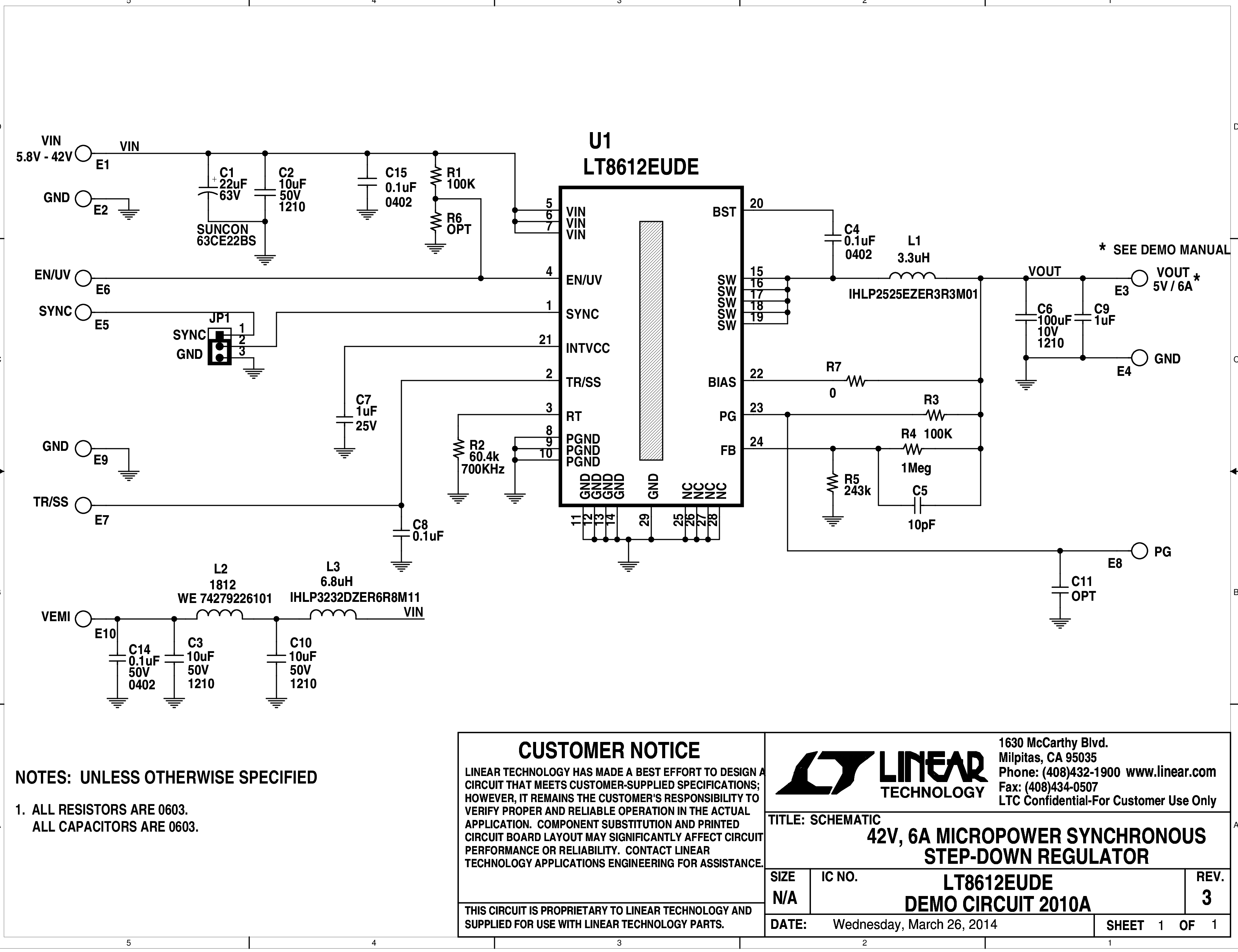

DC2010A - Schematic Download
