特性
- 4.5V 至 32V VIN 范围
- 负输出充电泵可产生 –VIN
- 在突发模式 (Burst Mode®) 操作中具有 60μA 静态电流
- 充电泵输出电流高达 100mA
- 50kHz 至 500kHz 可编程振荡器频率
- 短路 / 热保护
- 扁平的耐热性能增强型 12 引脚 MSOP 封装
LTC®3261 是一款高电压的负输出充电泵,可在一个 4.5V 至 32V 的宽输入范围内运作,并能够提供高达 100mA 的输出电流。
充电泵采用低静态电流突发模式操作或低噪声恒定频率模式。在突发模式操作中,充电泵 VOUT 调节至 –0.94 • VIN,而且 LTC3261 仅吸收 60μA 的静态电流。在恒定频率模式中,充电泵产生一个等于 –VIN 的输出,并工作在一个 500kHz 的固定频率或至一个采用外部电阻器设置并介于 50kHz 和 500kHz 之间的编程值。LTC3261 采用耐热性能增强型 12 引脚 MSOP 封装。
Applications
- 双极性 / 负输出电源
- 工业 / 仪表偏置发生器
- 便携式医疗设备
- 便携式仪器
提问
在下面提交您的问题,我们将从 ADI 的知识库中给出最佳答案:
您可以在其他地方找到帮助
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
- {{newProjectText}} {{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LTC3261
文档
筛查
1 应用
数据手册
2
用户手册
1
199.00K
可靠性数据
1
365.77 K
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
产品选型卡 1
新闻 1
解决方案设计及宣传手册 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号,脚注和 3D模型 |
---|---|---|---|
LTC3261EMSE#PBF | 12-Lead MSOP w/ EP |
|
|
LTC3261EMSE#TRPBF | 12-Lead MSOP w/ EP |
|
|
LTC3261HMSE#PBF | 12-Lead MSOP w/ EP |
|
|
LTC3261HMSE#TRPBF | 12-Lead MSOP w/ EP |
|
|
LTC3261IMSE#PBF | 12-Lead MSOP w/ EP |
|
|
LTC3261IMSE#TRPBF | 12-Lead MSOP w/ EP |
|
|
LTC3261MPMSE#PBF | 12-Lead MSOP w/ EP |
|
|
LTC3261MPMSE#TRPBF | 12-Lead MSOP w/ EP |
|
- LTC3261EMSE#PBF
- 引脚/封装图-中文版
- 12-Lead MSOP w/ EP
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- LTC3261EMSE#TRPBF
- 引脚/封装图-中文版
- 12-Lead MSOP w/ EP
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- LTC3261HMSE#PBF
- 引脚/封装图-中文版
- 12-Lead MSOP w/ EP
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- LTC3261HMSE#TRPBF
- 引脚/封装图-中文版
- 12-Lead MSOP w/ EP
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- LTC3261IMSE#PBF
- 引脚/封装图-中文版
- 12-Lead MSOP w/ EP
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- LTC3261IMSE#TRPBF
- 引脚/封装图-中文版
- 12-Lead MSOP w/ EP
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- LTC3261MPMSE#PBF
- 引脚/封装图-中文版
- 12-Lead MSOP w/ EP
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- LTC3261MPMSE#TRPBF
- 引脚/封装图-中文版
- 12-Lead MSOP w/ EP
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
根据型号筛选
产品型号
产品生命周期
PCN
7月 31, 2020
- 20_0245
Notification of Wafer Fab Location Change for 0.6µm BICMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)
LTC3261EMSE#PBF
量产
LTC3261EMSE#TRPBF
量产
LTC3261HMSE#PBF
量产
LTC3261HMSE#TRPBF
量产
LTC3261IMSE#PBF
量产
LTC3261IMSE#TRPBF
量产
LTC3261MPMSE#PBF
量产
LTC3261MPMSE#TRPBF
量产
2月 4, 2020
- 20_0129
Laser Mark Conversion for 12-Lead MSOP Packages Assembled in ADPG and UTAC
LTC3261EMSE#PBF
量产
LTC3261EMSE#TRPBF
量产
LTC3261HMSE#PBF
量产
LTC3261HMSE#TRPBF
量产
LTC3261IMSE#PBF
量产
LTC3261IMSE#TRPBF
量产
LTC3261MPMSE#PBF
量产
LTC3261MPMSE#TRPBF
量产
根据型号筛选
产品型号
产品生命周期
PCN
7月 31, 2020
- 20_0245
Notification of Wafer Fab Location Change for 0.6µm BICMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)
LTC3261EMSE#PBF
量产
LTC3261EMSE#TRPBF
量产
LTC3261HMSE#PBF
量产
LTC3261HMSE#TRPBF
量产
LTC3261IMSE#PBF
量产
LTC3261IMSE#TRPBF
量产
LTC3261MPMSE#PBF
量产
LTC3261MPMSE#TRPBF
量产
2月 4, 2020
- 20_0129
Laser Mark Conversion for 12-Lead MSOP Packages Assembled in ADPG and UTAC
LTC3261EMSE#PBF
量产
LTC3261EMSE#TRPBF
量产
LTC3261HMSE#PBF
量产
LTC3261HMSE#TRPBF
量产
LTC3261IMSE#PBF
量产
LTC3261IMSE#TRPBF
量产
LTC3261MPMSE#PBF
量产
LTC3261MPMSE#TRPBF
量产
软件和型号相关生态系统
部分模型 | 产品周期 | 描述 | ||
---|---|---|---|---|
PowerPath、理想二极管和负载开关1 |
||||
推荐新设计使用 |
确定了优先级的 PowerPath™ 控制器 |
|||
浪涌抑制器、过压和过流保护1 |
||||
推荐新设计使用 |
具电流限制功能的高电压浪涌抑制器 |
评估套件 1
DC1882A

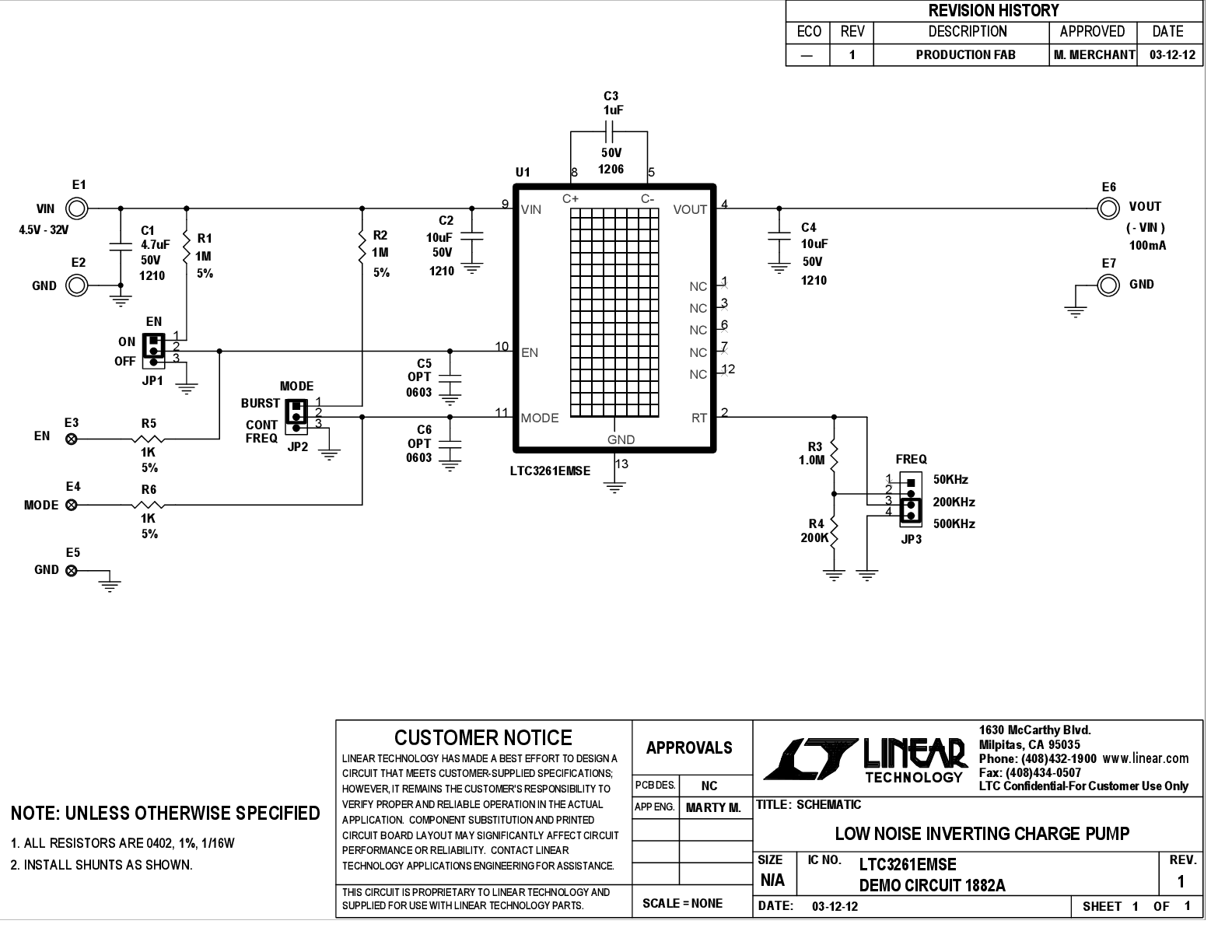

LTC3261EMSE Demo Board | High Voltage, Low IQ Inverting Charge Pump, 4.5V ≤ VIN ≤ 32V, VOUT = -VIN @ 100mA
产品详情

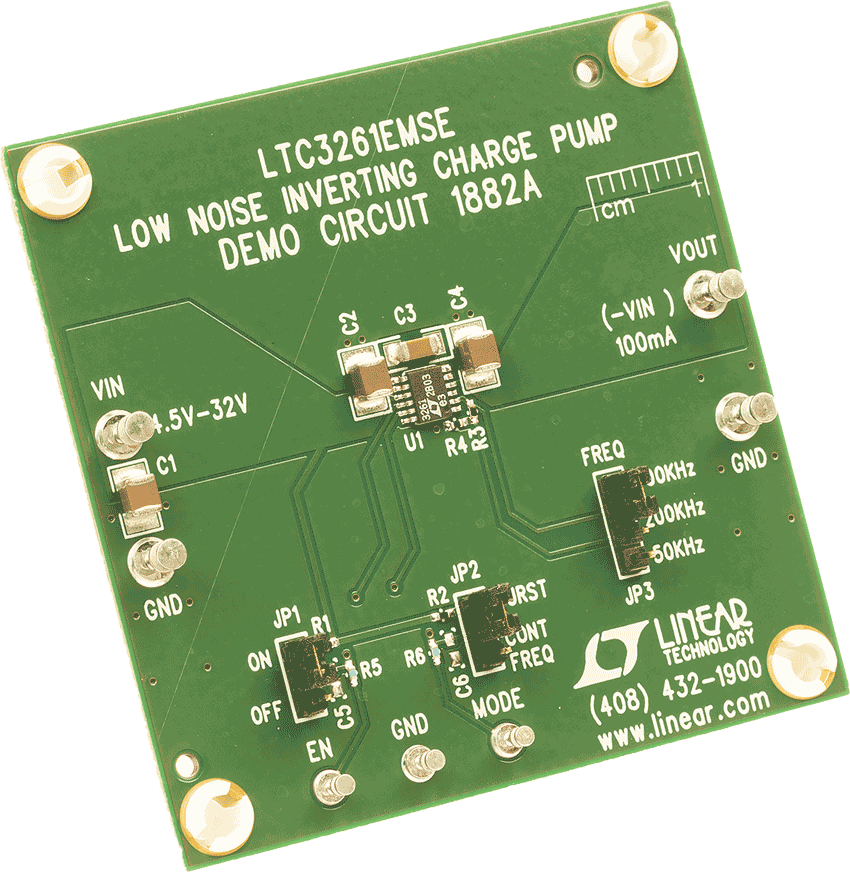

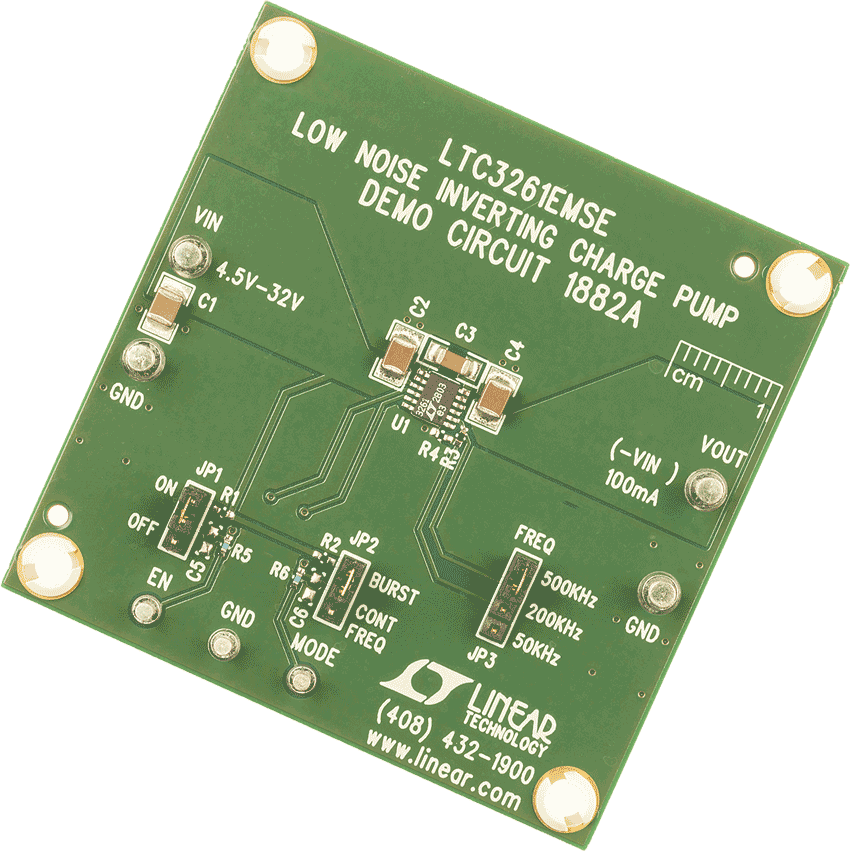

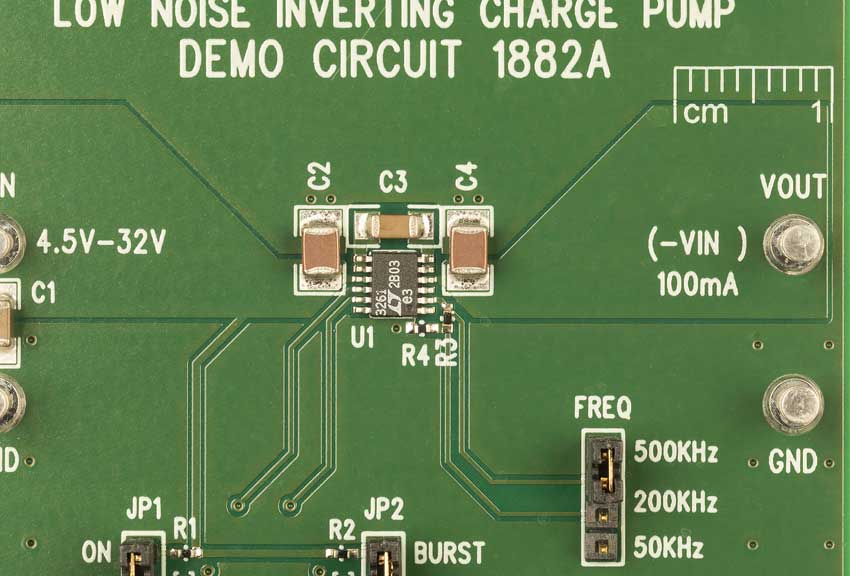

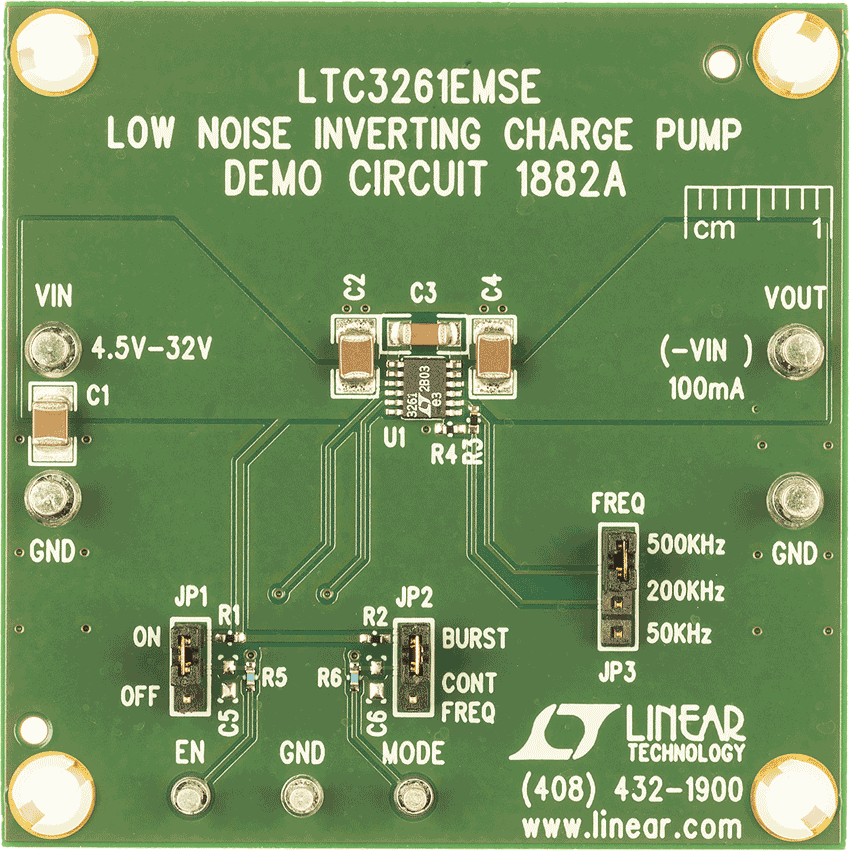

Demonstration circuit 1882 is a high voltage inverting charge pump featuring the LTC3261EMSE. The LTC3261 operates with an input voltage from 4.5V to 32V and provides up to 100mA of output current. The output voltage is unregulated and is the negative of the input voltage (-VIN). The demo board provides selectable Burst Mode® operation or constant-frequency mode operation, plus allows selection of the operating frequency (500kHz, 200kHz or 50kHz).
