概览
优势和特点
- 三路、I2C 可调型、高效率、降压型 DC/DC 转换器：1.6A、1A/1.2A、1A/1.2A
- 高效率、1.2A 降压-升压型 DC/DC 转换器
- 三路、250mA LDO 稳压器
- 具有系统复位功能的按钮 ON/OFF 控制
- 灵活的引脚搭接排序操作
- I2C 和独立的使能控制引脚
- 电源良好和复位输出
- 动态电压调节和转换速率控制
- 可选择的 2.25MHz 或 1.12MHz 开关频率
- 始终保持运行的 25mA LDO 稳压器
- 8μA 待机电流
- 40 引脚 6mm x 6mm x 0.75mm QFN 封装
产品详情
LTC®3589 是完整的电源管理解决方案，适合于 ARM 和基于 ARM 的处理器、以及高级便携式微处理器系统。该器件包含三个用于内核、存储器和 SoC 电源轨的降压型 DC/DC 转换器、一个用于 I/O (在 1.8V 至 5V) 的降压-升压型稳压器、和三个用于低噪声模拟电源的 250mA LDO 稳压器。一个 I2C 串行端口用于控制稳压器使能、输出电压电平、动态电压调节、操作模式和状态报告。表 1 中概要罗列了 LTC3589、 LTC3589-1 和 LTC3589-2 之间的差异。
稳压器启动的排序操作通过按期望的次序将其输出连接至使能引脚或通过 I2C 端口来完成。系统上电、断电和复位功能受控于按钮接口、引脚输入或 I2C 接口。
LTC3589 支持 i.MAX53/51、PXA 和 OMAP 处理器，具有 8 个处于合适功率级的独立电源轨。其他特点包括接口信号，例如：其电平同时在 4 个电源轨上的编程运行与待机输出电压之间变换的 VSTB 引脚。该器件采用具有裸露衬垫的扁平 40 引脚 6mm x 6mm QFN 封装。
应用
- 手持式仪器和扫描仪
- 便携式工业设备
- 汽车信息娱乐
- 医疗设备
- 高端消费类设备
- 多电源轨系统
- 支持 Freescale i.MAX53/51、Marvell PXA 和其他的应用处理器
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

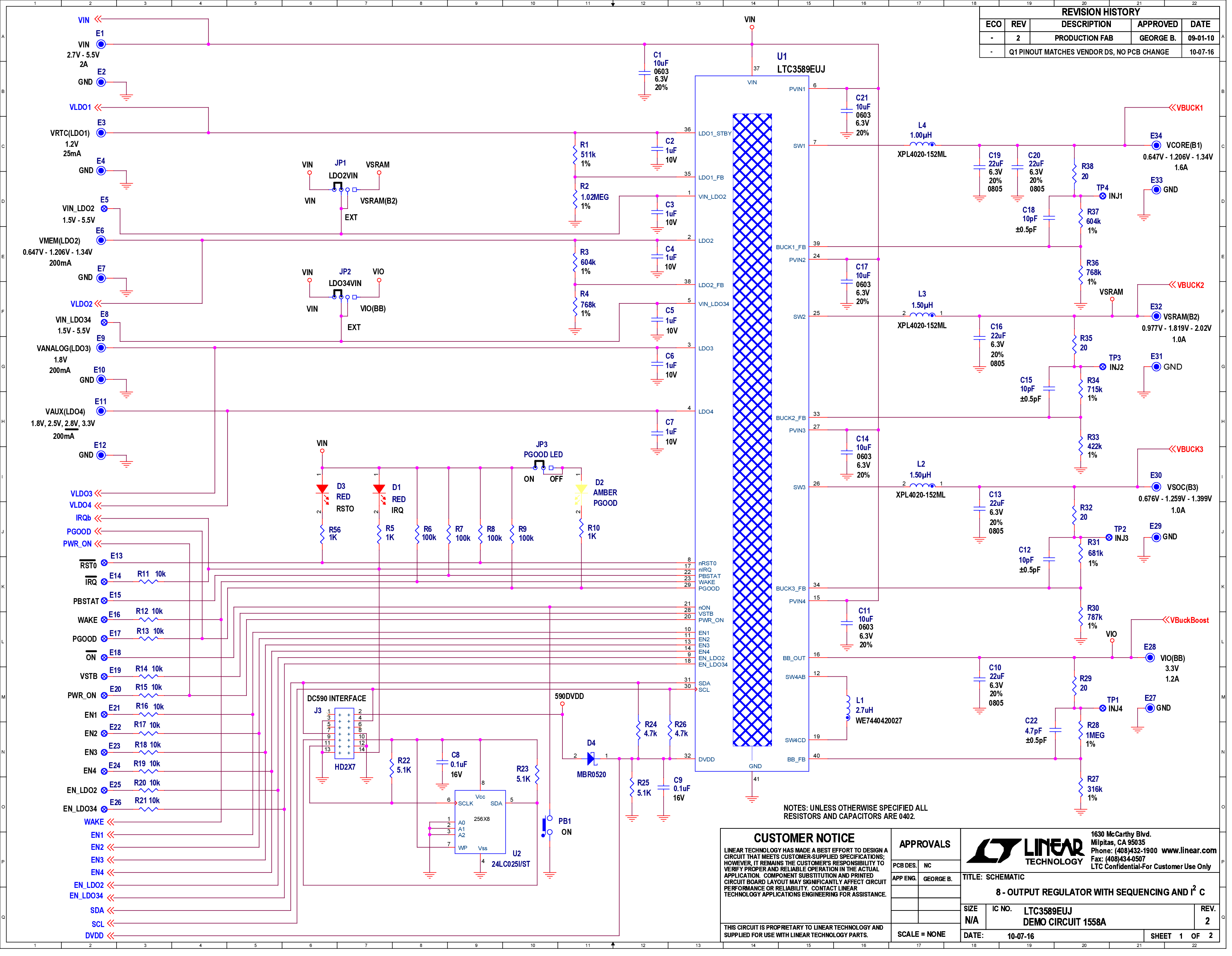

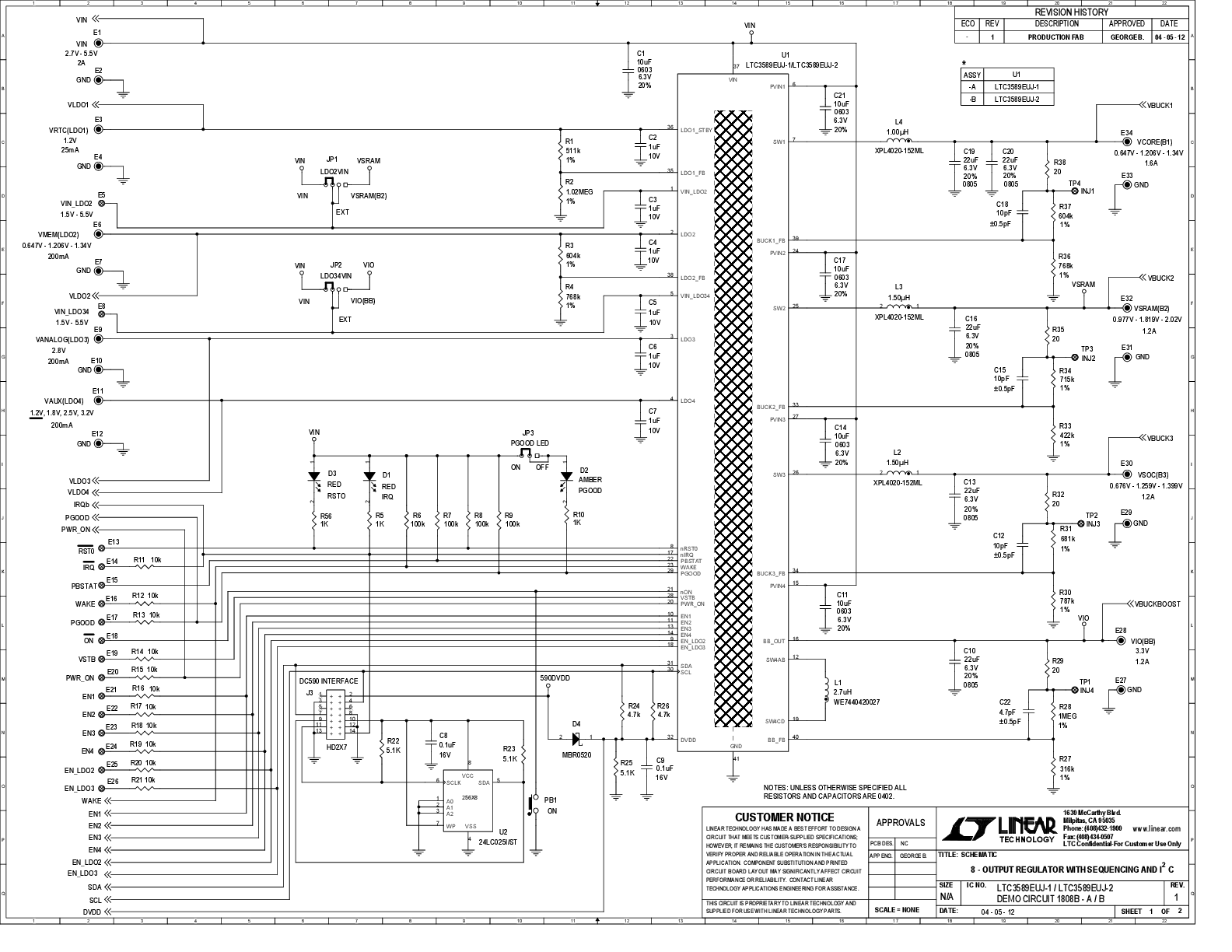

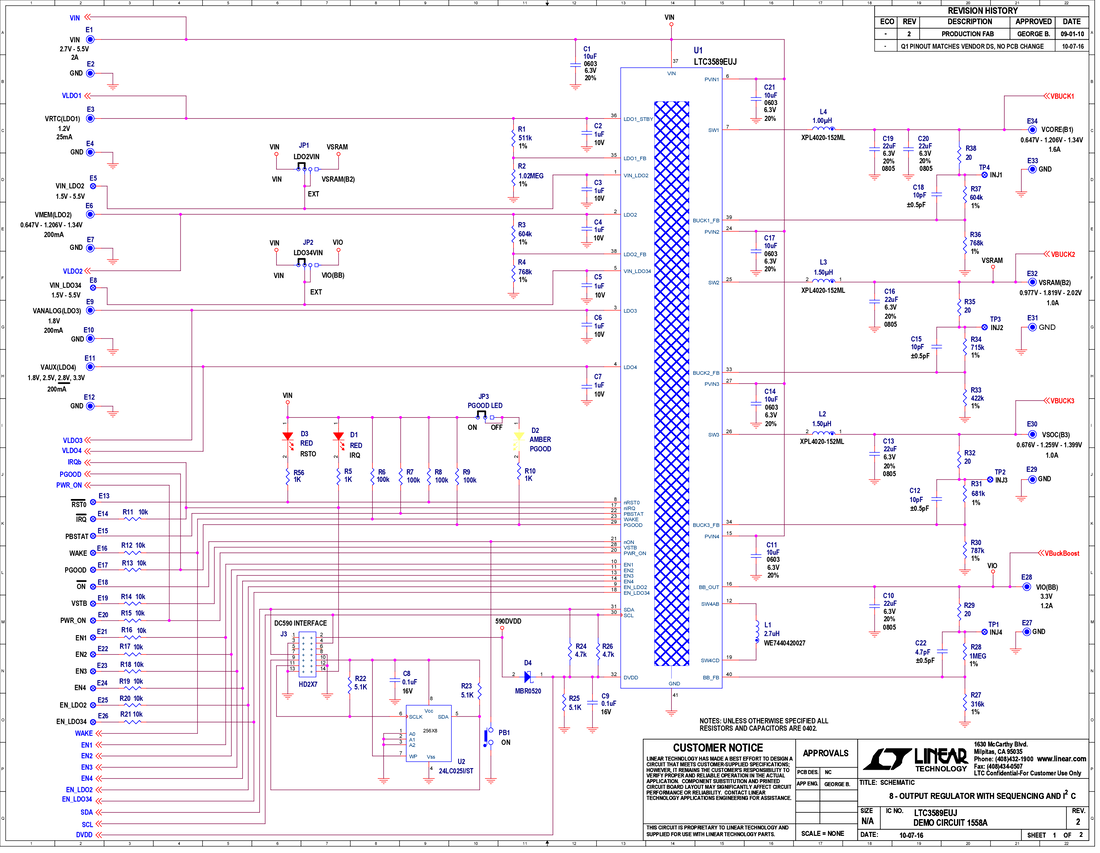

评估套件 (3)
文档
Reliability Data (1)
软件代码及系统需求
工具及仿真模型
LTspice中提供以下器件型号：
LTC3589
参考电路 (1)
