adum5400

集成DC/DC转换器的四通道隔离器（4/0通道方向性）

英文数据手册

量产

顶部

替代器件

ADUM6420A

Functional equivalent upgrade with lower radiated emissions, reinforced rating and 125oC temperature

概览

优势和特点
产品详情

优势和特点

集成isoPower的隔离式DC/DC转换器
5 V稳压输出
500 mW 输出功率
四个DC-25 Mbps (NRZ)信号隔离通道

施密特触发器输入

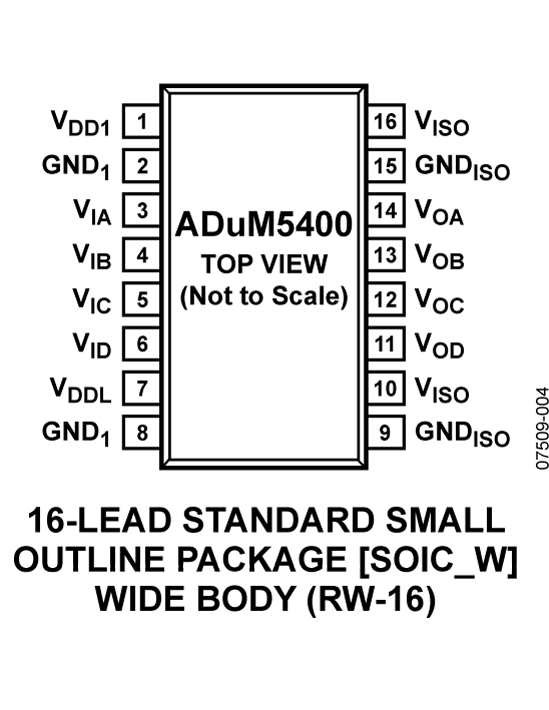

16引脚SOIC封装，爬电距离大于8 mm
工作温度最高可达105°C
欲了解更多信息，请参考数据手册

产品详情

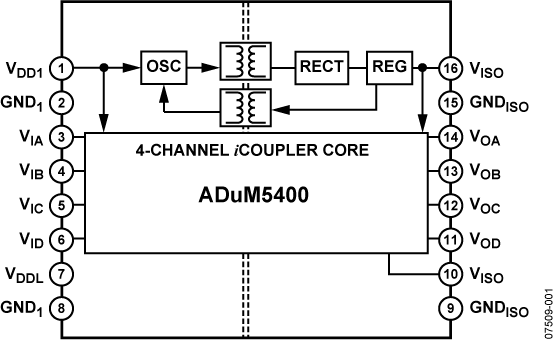

ADuM5400是一款四通道数字隔离器，集成isoPower® 隔离式DC-DC转换器。该DC-DC转换器基于ADI公司的iCoupler®技术，采用5.0 V输入和输出电压时，可提供高达500 mW的稳压隔离功率。在低功耗隔离设计中，无需使用单独的隔离式DC-DC转换器。利用iCoupler芯片级变压器技术，能够隔离逻辑信号和DC-DC转换器的磁性元件，因此可提供小尺寸、完全隔离的解决方案。

ADuM5400隔离器提供四个独立的隔离通道，分为两种速度等级（更多信息请参考“订购指南”）。

isoPower 利用高频开关元件，通过其变压器传输功率。设计印刷电路板(PCB)布局时应特别小心，必须符合相关辐射标准。有关电路板布局建议的详细信息，请参考应用笔记。

应用
- RS-232/RS-422/RS-485收发器
- 工业现场总线隔离
- 电源启动偏置和栅极驱动
- 隔离传感器接口
- 工业PLC

产品分类

接口和隔离
- isoPower
- 标准数字隔离器

电源管理
- isoPower

领域

类似器件点击在参数搜索中查看所有

产品生命周期量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

评估套件 (1)

EVAL-ADUMQS

EVAL-ADUMQS

EVAL-ADUMQS

查看此评估套件详细信息

EVAL-ADuMQSEBZ能与大部分iCoupler®和isoPower(R)等采用16引脚宽体SOIC和QSOP封装的隔离产品一同使用。评估板支持电源、接地和I/O引脚等通用焊盘位置。

支持的iCoupler®产品：

ADuM130x
ADuM131x
ADuM140x
ADuM141x
ADuM1510
ADuM240x
ADuM330x
ADuM340x
ADuM344x
ADuM440x
ADuM5000
ADuM520x
ADuM540x
ADuM6000
ADuM620x
ADuM640x
ADuM744x
ADuM7510

优势和特点

通过螺丝端子板可方便地连接电源
附加BNC连接器用于50 Ω信号源
板载信号路由
支持信号回绕
简单的信号路径可降低传输线效应
为控制线提供的上拉和下拉功能
支持isoPower
项目区域支持表贴和通孔器件
