概览
优势和特点
- 16 位分辨率
- ±1 LSB DNL
- ±1 LSB INL
- 低噪声：12 nV/√Hz
- 低功耗：IDD = 10 μA
- 0.5 μs 建立时间
- 4 象限乘法基准输入
- 2 mA 满量程电流 ± 20%，VREF= 10 V
- 内置 RFB 便于电压转换
- 3 线接口
- 超紧凑型 8 引脚 MSOP 和 8 引脚 SOIC 封装
AD5543-EP 支持防务和航空航天应用（AQEC 标准）
- 下载 AD5543-EP 数据手册 (pdf)
- 军用温度范围（−55°C 至 +125°C）
- 受控制造基线
- 组件/测试场所
- 制造场所
- 增强产品变更通知
- 可应请求提供资质数据
产品详情
AD5543/AD5553 是 16位/14 位高精度、低功耗、电流输出且外形小巧的数模转换器 (DAC)。设计为采用 ±10V 乘法基准电压的单个 5V 电源供电。
施加的外部基准电压 VREF决定满量程输出电流。当与外部运算放大器结合时，内部反馈电阻 (RFB) 便于 R-2R 和温度跟踪以实现电压转换。
串行数据接口利用串行数据接口 (SDI)、时钟 (CLK) 和芯片选择 (CS) 提供可与微控制器兼容的高速 3 线输入。
AD5543/AD5553 采用超紧凑 (3 mm × 4.7 mm) 8 引脚 MSOP 和 8 引脚 SOIC 封装。
应用
- 自动测试设备
- 仪器仪表
- 数字控制校准
- 工业控制用可编程逻辑控制器
产品分类
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

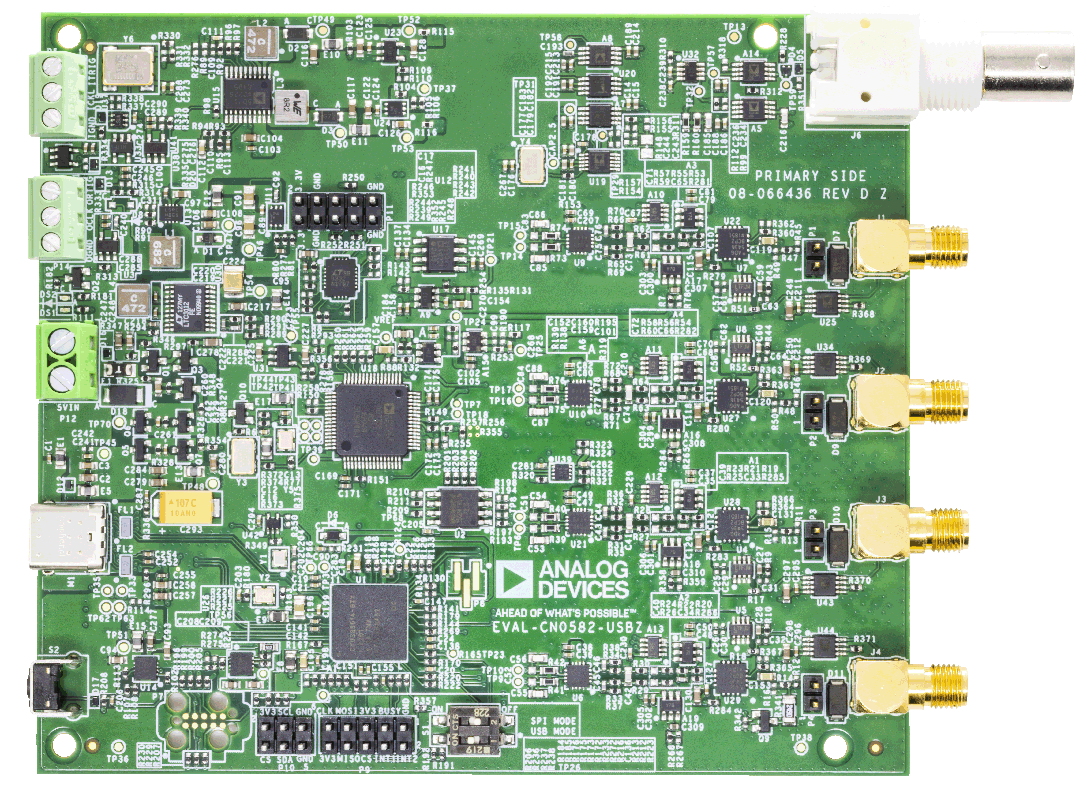

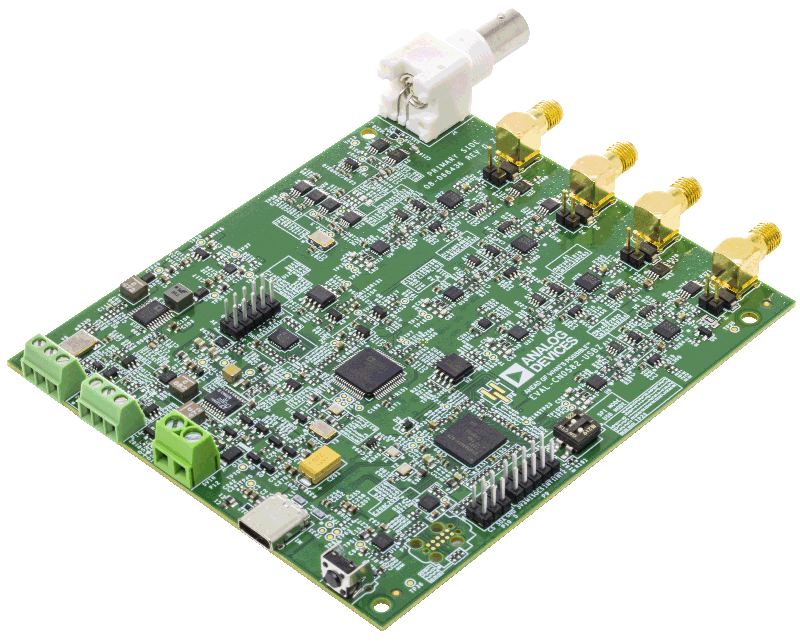

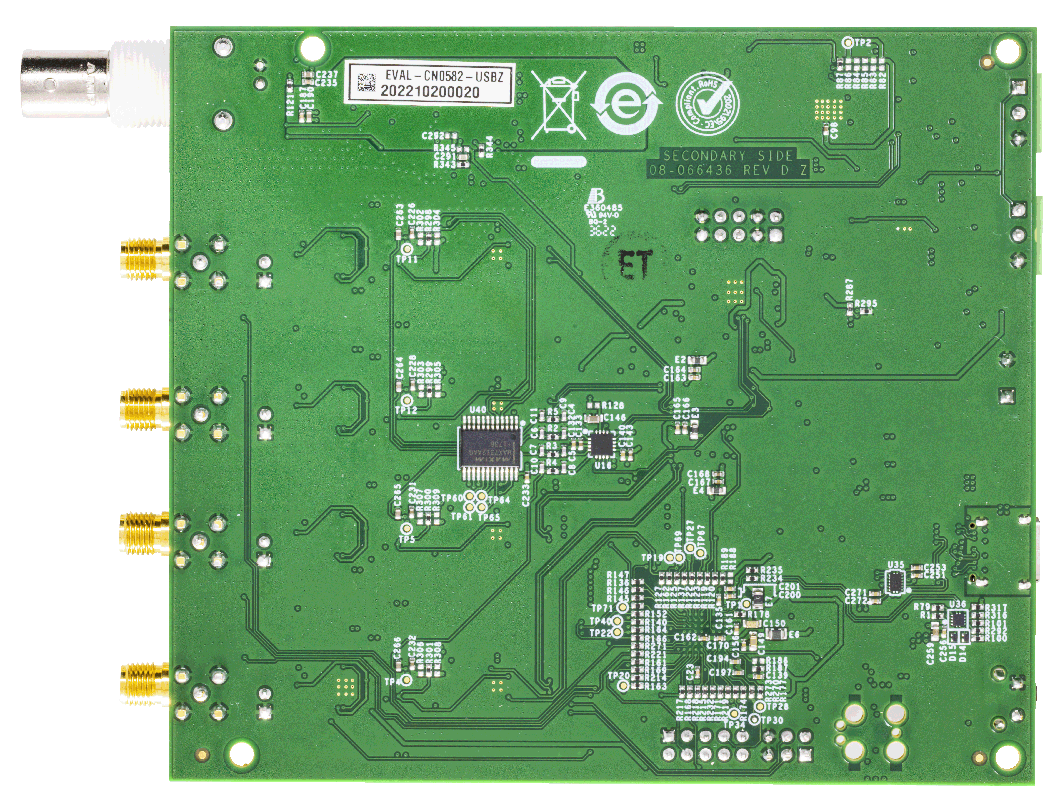

评估套件 (1)
文档
应用笔记 (8)
软件代码及系统需求
FPGA/HDL
工具及仿真模型
精密DAC误差预算工具
精密DAC误差预算工具是一种Web应用程序，用于计算精密DAC信号链的直流精度。它可显示整个信号链中的静态误差状况，以快速评估设计利弊。可计算由基准电压源、运算放大器和精密DAC引起的直流误差。

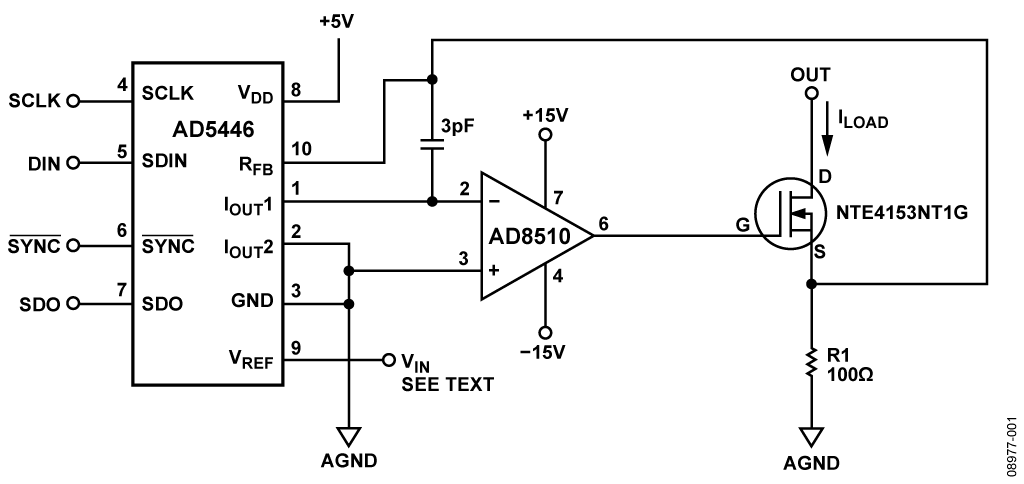

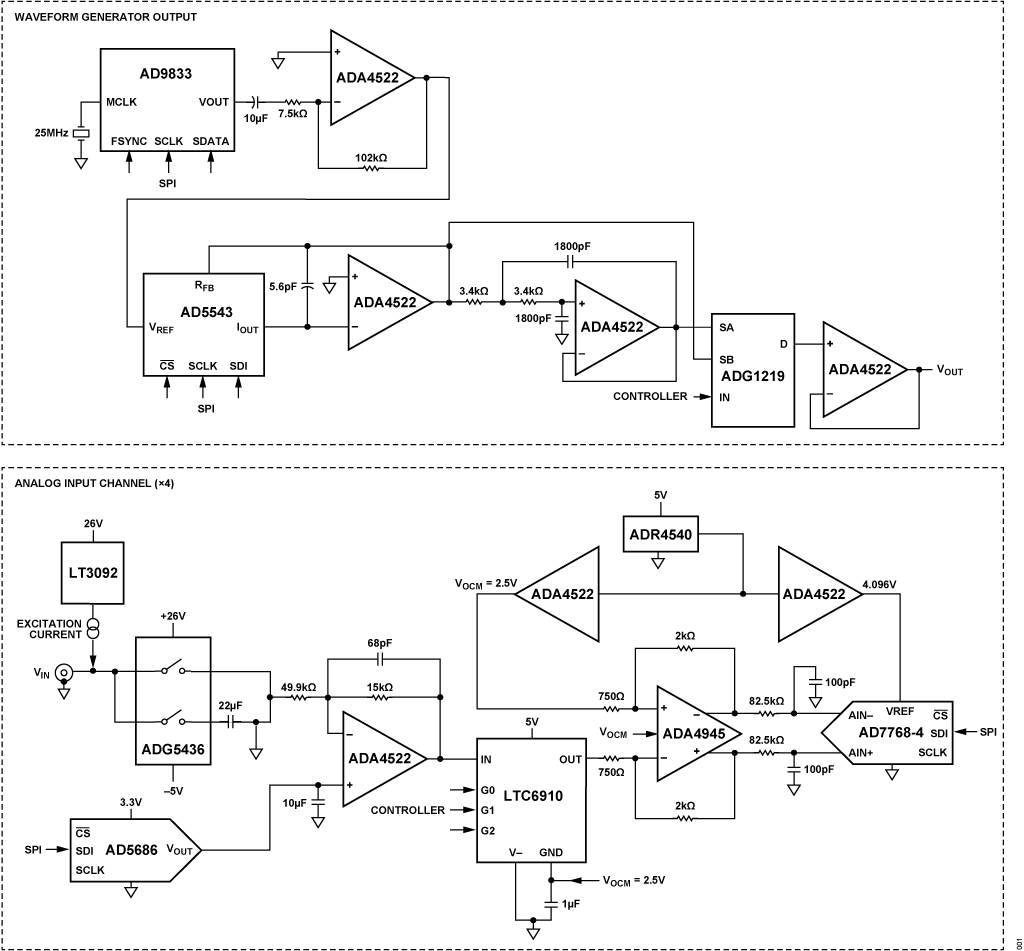

参考电路 (1)
