概览
优势和特点
- 16位分辨率、无失码
- 吞吐速率: 1 MSPS
- 低功耗:
7.0 mW(1 MSPS,仅VDD1 和VDD2)
12.0 mW(1 MSPS,总功耗)
140 µW (10 kSPS) - 积分非线性(INL): 典型值:±0.5 LSB;最大值:±2.0 LSB
- 真差分模拟输入范围: ±VREF
0 V至VREF(VREF 在 2.4 V 至5.1 V之间)
可使用任一输入范围
可采用ADA4941-1轻松驱动 - 信纳比(SINAD): 93.5 dB (1 kHz)
- 总谐波失真(THD): -112 dB (1 kHz)
- 无流水线延迟
- 采用2.5 V单电源供电,提供1.8 V/2.5 V/3 V/5 V逻辑接口
- 串行接口:SPI/QSPI/MICROWIRE/DSP兼容
- 20引脚QSOP封装
- 宽工作温度范围: −40°C至+125°C
产品详情
AD7903是一款双通道16位、逐次逼近型模数转换器(ADC),各ADC采用单电源(VDDx)供电。它内置两个低功耗、高速、16位采样ADC和一个多功能串行接口端口。在CNVx上升沿,AD7903对INx+与INx-引脚之间的电压差进行采样,这两个引脚上的电压摆幅通常在0 V至 VREF之间、相位相反。REFx引脚的基准电压(VREF)由外部提供,可独立于电源电压引脚(VDDx)来设定。该器件的功耗与吞吐速率呈线性变化关系。
SPI兼容串行接口还能利用SDIx输入将几个ADC以菊花链形式连结到单个三线式总线上,并提供一个可选的繁忙指示。采用独立电源VIOx时,它与1.8V、2.5V、3V和5V逻辑兼容。
AD7903采用20引脚QSOP封装,工作温度范围为−40°C至+125°C。
应用
- 电池供电设备
- 通信
- 自动测试设备(ATE)
- 数据采集
- 医疗仪器
- 冗余测量
- 同步采样
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

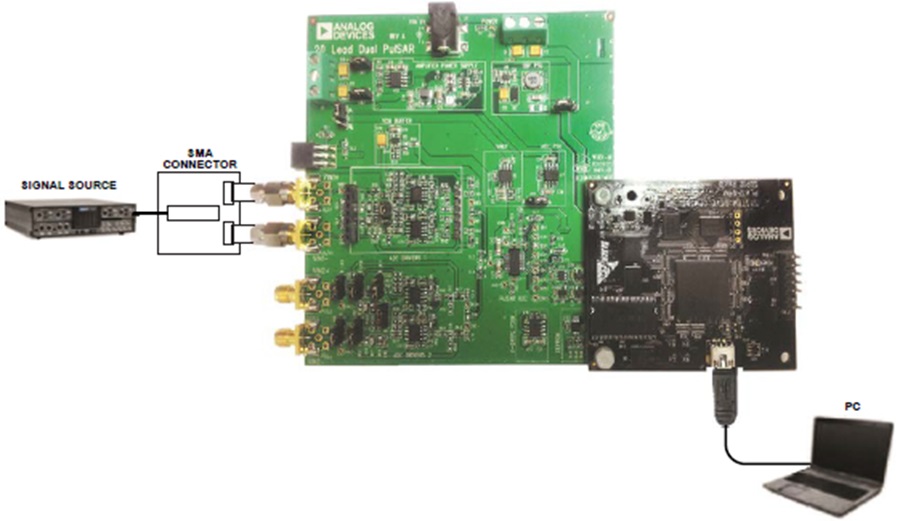

评估套件 (1)
文档
应用笔记 (5)
软件代码及系统需求
驱动/参考代码
工具及仿真模型
精密ADC驱动器工具
精密ADC驱动器工具是一种Web应用,可仿真精密ADC和驱动器组合的性能。标记驱动器选择、反冲建立和失真等潜在问题,并可以快速评估设计利弊。仿真和计算包括系统噪声、失真和ADC输入建立

IBIS模型
参考电路 (1)
配套产品推荐
AD7903 配套产品
推荐 使用的外部基准电压源
- For driving the voltage reference input: AD8031, AD8605.
- For a low noise, high accuracy 2.5V reference: ADR431, ADR4525.
- For a low noise, high accuracy 5V reference: ADR435, ADR4550.
- For a low noise, high accuracy 3V reference: ADR433, ADR4533.
推荐 使用的数字隔离器
推荐 使用的驱动放大器
- 针对高频、低噪声、低失真应用: ADA4807-1, ADA4807-2, ADA4897-1, ADA4897-2.
- For low frequency, precision, low bias current applications: ADA4627-1, ADA4637-1, AD8610.
- 针对精密、低功耗、低失真应用: ADA4805-1, ADA4805-2, ADA4841-1, ADA4841-2.
