ADUM7440

量产

1 kV RMS四通道数字隔离器

数据手册 (Rev. E) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 16引脚小型QSOP封装
  • 1000 V rms隔离额定值
  • 低功耗工作
  • 5 V电源
    • 每个通道2.25 mA（最大值，0 Mbps至
      1 Mbps      ）
    • 每个通道11.5 mA（最大值，25 Mbps）
  • 3.3 V电源
    • 每个通道1.5 mA（最大值，0 Mbps至
      1 Mbps      ）
    • 每个通道8.25 mA（最大值，25 Mbps）
  • 双向通信
  • 数据速率最高可达25 Mbps (NRZ)
  • 3 V/5 V电平转换
  • 工作温度最高可达：105°C
  • 高共模瞬变抗扰度：>15 kV/μs
  • 安全和法规认证
    • UL认证UL 1577：1分钟1000 V rms

ADuM7440/ADuM7441/ADuM7442均为采用ADI公司iCoupler®技术的4通道数字隔离器。这些隔离器件结合了高速CMOS与单片空芯变压器技术，可提供出色的性能特性，优于光耦器件和其它集成式耦合器。

ADuM7440/ADuM7441/ADuM7442系列四通道1kV数字隔离器件采用小型16引脚QSOP封装。大部分四通道隔离器采用16引脚SOIC宽体封装，而相比之下，ADuM7440/ADuM7441/ADuM7442可节省几乎70%的电路板空间，却仍能耐受高隔离电压，并且符合UL和CSA标准（正在申请中）等法规要求。除了节省空间之外，ADuM7440/ADuM7441/ADuM7442的价格要低于2.5kV或5kV隔离器，适用于仅需基本隔离的应用场合。

该产品系列像ADI公司的许多隔离器产品一样功耗极低，在高达25 Mbps的数据速率下，其功耗仅为同类隔离器的十分之一至六分之一。除了低功耗，ADuM7440/ADuM7441/ADuM7442的所有型号都具有很低的脉宽失真（C级小于5 ns）。此外，每款型号均提供输入毛刺滤波器，以防外来噪声干扰。

ADuM7440/ADuM7441/ADuM7442隔离器提供四个独立的隔离通道，支持多种通道配置和两种数据速率（请参考订购指南），最高达25 Mbps。这些型号均可采用3.0 V至5.5 V电源电压工作，与低压系统兼容，并且能够跨越隔离栅实现电压转换功能。另外，在没有输入电源的情况下，所有型号的缺省输出均为逻辑高电平状态。

应用

  • 通用多通道隔离
  • SPI接口/数据转换器隔离
  • RS-232/RS-422/RS-485收发器工业现场总线隔离
ADUM7440
1 kV RMS四通道数字隔离器

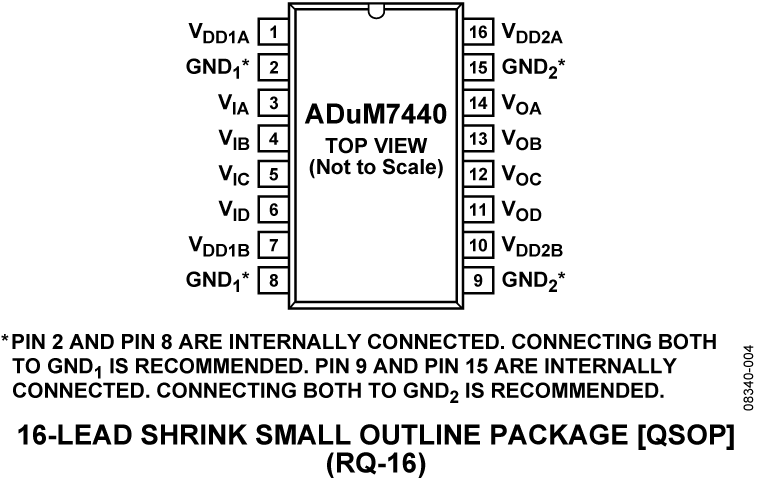

ADuM7440 Functional Block Diagram ADuM7440 Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

用户手册 1

技术文章 3

安全和法规认证 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

硬件生态系统

部分模型 产品周期 描述
ADUM340E
推荐用于新设计 5.7 kV/3.0 kV rms四通道数字隔离器
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

工具及仿真模型

ADuM7440 IBIS Models 2

评估套件

eval board
schematic 1
schematic 2
EVAL-ADUMQS

EVAL-ADUMQS

立即购买 更多内容

特性和优点

  • 通过螺丝端子板可方便地连接电源
  • 附加BNC连接器用于50 Ω信号源
  • 板载信号路由
  • 支持信号回绕
  • 简单的信号路径可降低传输线效应
  • 为控制线提供的上拉和下拉功能
  • 支持isoPower
  • 项目区域支持表贴和通孔器件

产品详情

EVAL-ADuMQSEBZ能与大部分iCoupler®和isoPower(R)等采用16引脚宽体SOIC和QSOP封装的隔离产品一同使用。评估板支持电源、接地和I/O引脚等通用焊盘位置。

支持的iCoupler®产品：

  • ADuM130x
  • ADuM131x
  • ADuM140x
  • ADuM141x
  • ADuM1510
  • ADuM240x
  • ADuM330x
  • ADuM340x
  • ADuM344x
  • ADuM440x
  • ADuM5000
  • ADuM520x
  • ADuM540x
  • ADuM6000
  • ADuM620x
  • ADuM640x
  • ADuM744x
  • ADuM7510
EVAL-ADUMQS
EVAL-ADUMQS
EVAL-ADUMQSEBZANGLE EVAL-ADUMQSEBZBOTTOM
