AD5410

单通道、12位、串行输入、电流源DAC

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 12位分辨率和单调性
  • 电流输出范围:
    4至20mA、0至20mA或者0至24mA
    总不可调整误差(TUE):0.1%
    输出漂移:3ppm/°C
  • 灵活的串行数字接口
  • 片上输出故障检测
  • 片上基准(最大值10 ppm/°C)
  • 异步清零功能
  • 电源 (AVDD) 范围
    10.8V 至 40V
  • 输出回路一致性:AVDD – 2.5 V
  • 温度范围:-40°C至+85°C
  • 24引脚TSSOP封装
更多细节
show more Icon
AD5410/AD5420是可编程电流源输出的低成本、精密、完全集成的12/16位转换器,可满足工业过程控制应用的需求。输出电流范围可编程为4mA至20 mA、0mA至20mA或者0mA至24mA的超量程。输出具有开路保护功能,可以驱动1H的电感负载。该器件采用10.8 V至40V(AD5410/AD5420AREZ)或10.8V至60V(AD5410/AD5420ACPZ)范围的电源供电。输出回路为0 V至AVDD – 2.5 V。

灵活的串口为SPI和MICROWIRE兼容接口,可在三线制模式下工作,以将隔离应用中所需的数字隔离电路降至较少。该器件还包含一个确保器件在已知状态下上电的上电复位功能以及一个将输出设定为所选电流范围低端的异步清零(CLEAR)引脚。

总输出误差典型值为±0.1% FSR。

应用

  • 过程控制
  • 执行器控制
  • 可编程逻辑控制器(PLC)
  • Data Sheet, Rev. PrE, 5/08

    ,AD5410/AD5420是可编程电流源输出的低成本、精密、完全集成的12/16位转换器,可满足工业过程控制应用的需求。输出电流范围可编程为4mA至20 mA、0mA至20mA或者0mA至24mA的超量程。输出具有开路保护功能,可以驱动1H的电感负载。该器件采用10.8 V至40V(AD5410/AD5420AREZ)或10.8V至60V(AD5410/AD5420ACPZ)范围的电源供电。输出回路为0 V至AVDD – 2.5 V。

    灵活的串口为SPI和MICROWIRE兼容接口,可在三线制模式下工作,以将隔离应用中所需的数字隔离电路降至较少。该器件还包含一个确保器件在已知状态下上电的上电复位功能以及一个将输出设定为所选电流范围低端的异步清零(CLEAR)引脚。

    总输出误差典型值为±0.1% FSR。

    应用

  • 过程控制
  • 执行器控制
  • 可编程逻辑控制器(PLC)
  • Data Sheet, Rev. PrE,

    灵活的串口为SPI和MICROWIRE兼容接口,可在三线制模式下工作,以将隔离应用中所需的数字隔离电路降至较少。该器件还包含一个确保器件在已知状态下上电的上电复位功能以及一个将输出设定为所选电流范围低端的异步清零(CLEAR)引脚。

    总输出误差典型值为±0.1% FSR。

    应用

  • 过程控制
  • 执行器控制
  • 可编程逻辑控制器(PLC)
  • Data Sheet, Rev. PrE,

    产品技术资料帮助

    close icon

    ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

    参考资料

    参考资料

    产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
    AD5410ACPZ-REEL
    • HTML
    • HTML
    AD5410ACPZ-REEL7
    • HTML
    • HTML
    AD5410AREZ
    • HTML
    • HTML
    AD5410AREZ-REEL7
    • HTML
    • HTML

    根据型号筛选

    reset

    重置过滤器

    产品型号

    产品生命周期

    PCN

    6月 26, 2023

    - 23_0025

    Package Outline Drawing and Data Sheet Revision for Select LFCSP Products in Amkor

    9月 13, 2017

    - 16_0077

    CANCELLED: Conversion of Select 4x4, 5x5, 6x6 and 7x7mm LFCSP Package Outlines from Punch to Sawn and Transfer of Assembly Site to ASE Korea.

    根据型号筛选

    reset

    重置过滤器

    产品型号

    产品生命周期

    PCN

    6月 26, 2023

    - 23_0025

    arrow down

    Package Outline Drawing and Data Sheet Revision for Select LFCSP Products in Amkor

    9月 13, 2017

    - 16_0077

    arrow down

    CANCELLED: Conversion of Select 4x4, 5x5, 6x6 and 7x7mm LFCSP Package Outlines from Punch to Sawn and Transfer of Assembly Site to ASE Korea.

    软件和型号相关生态系统

    软件和型号相关生态系统

    评估套件

    评估套件 1

    reference details image

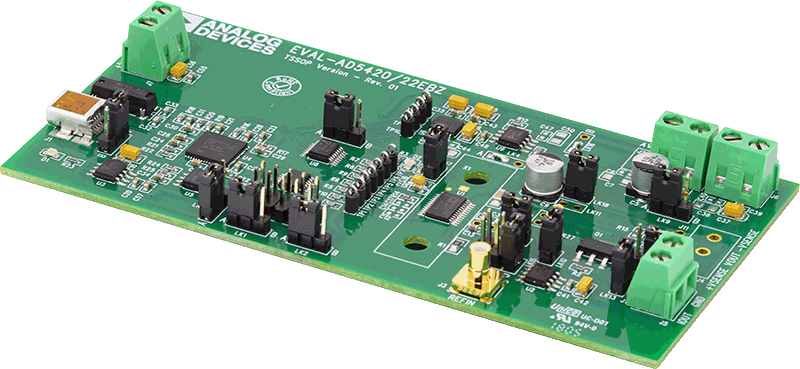

    EVAL-AD5420

    AD5420 评估板

    zoom

    EVAL-AD5420

    AD5420 评估板

    产品详情

    该评估板可在外部DSP或微控制器的控制下单独使用,也可通过USB接口连接PC使用。通过USB接口与PC相连时,可使用提供的软件对AD5420的寄存器进行编程。


    请注意:该评估软件无法在Windows 8或Windows 10上运行(USB驱动程序不兼容Windows 7以上版本的操作系统)。
