概览
优势和特点
- 16位分辨率和单调性
- 引脚可选的NAMUR兼容范围
- 4 mA至20 mA
- 3.8 mA至21 mA
- 3.2 mA至24 mA
- NAMUR兼容报警电流
- 下限报警电流 = 3.2 mA
- 上限报警电流 = 22.8 mA/24 mA
- 总非调整误差(TUE):0.05%(最大值)
- 积分非线性(INL)误差:0.0035% FSR(最大值)
- 输出温度系数:3 ppm/°C(典型值)
- 静态电流:300 μA(最大值)
- 灵活的SPI兼容型串行数字接口采用施密特触发式输入
- 通过FAULT引脚或报警电流提供片内故障报警
- 每个写周期自动回读故障寄存器
- 压摆率控制功能
- 增益和失调调整寄存器
- 片内基准电压源温度系数:4 ppm/°C(最大值)
- 可选的稳压输出
- 环路电压范围:5.5 V至52 V
- 温度范围:−40°C至+105°C
- TSSOP和LFCSP封装
产品详情
AD5421是一款完整的环路供电型4 mA-20 mA数模转换器(DAC),专为满足工业控制领域智能发射器制造商的需求而设计。作为一种完全集成的高精度、低成本解决方案,该器件采用紧凑型TSSOP和LFCSP封装。AD5421内置一路稳压输出,用于为自身及发射器中的其它器件供电。此调节器提供1.8 V至12 V的调节输出电压。该器件还内置1.22 V和2.5 V基准电压源,因而不需要分立调节器和基准电压源。
AD5421可以结合标准HART® FSK协议通信电路使用,而且额定性能不会受到影响。高速串行接口能够以30 MHz速率工作,并且允许通过一个SPI兼容型三线式接口与常用的微处理器和微控制器简单相连。
AD5421保证16-bit单调性。典型条件下,积分非线性为0.0015%,失调误差为0.0012%,增益误差为0.0006%。
它采用28引脚TSSOP封装,额定温度范围为−40°C至+105°C工业温度范围。
应用
- 工业过程控制
- 4mA至20mA环路供电发射器
- 智能发射器
- HART网络连接
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

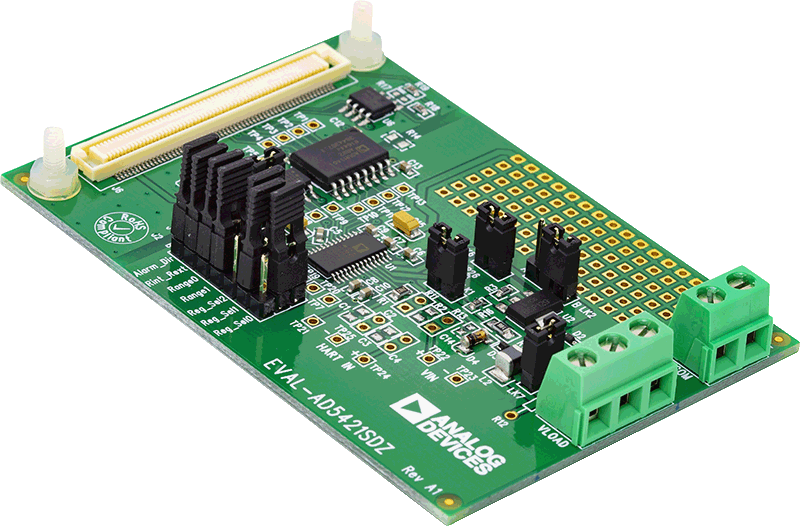

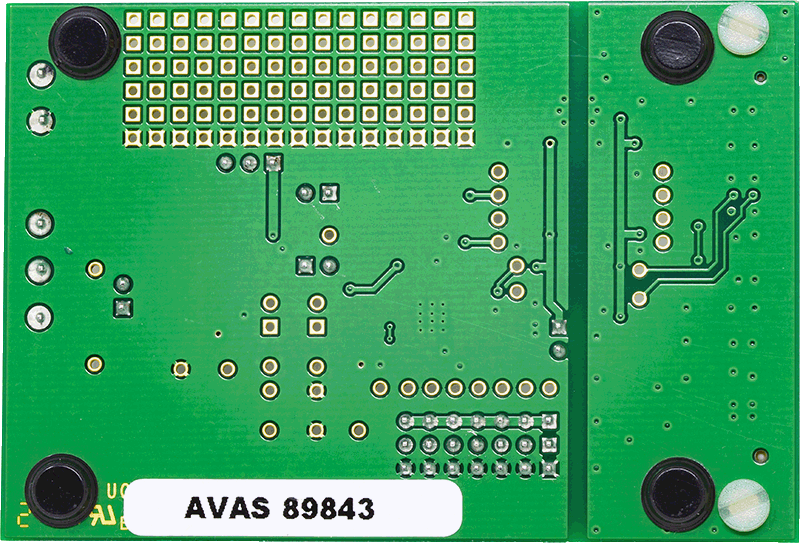

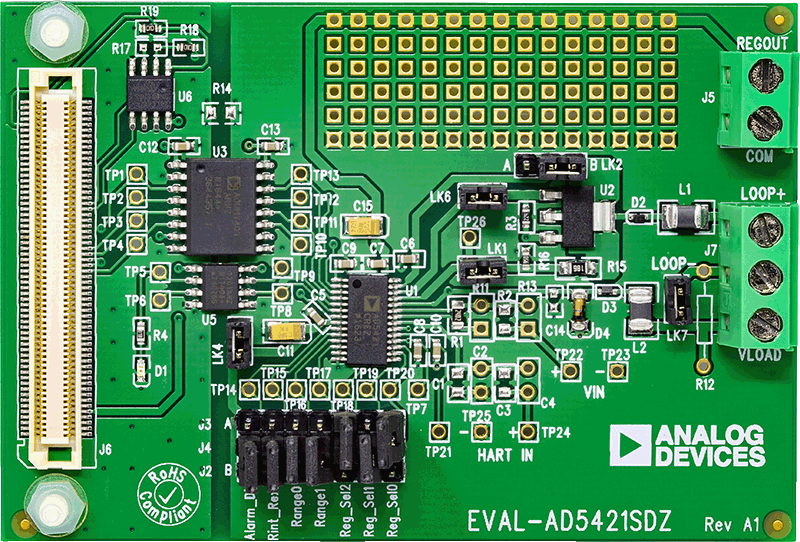

评估套件 (1)
文档
软件代码及系统需求
FPGA/HDL
工具及仿真模型
精密DAC误差预算工具
精密DAC误差预算工具是一种Web应用程序,用于计算精密DAC信号链的直流精度。它可显示整个信号链中的静态误差状况,以快速评估设计利弊。可计算由基准电压源、运算放大器和精密DAC引起的直流误差。

参考电路 (3)
配套产品推荐
AD5421 配套产品
推荐 使用的数字隔离器
- For isolated USB designs in healthcare and industrial control: adum4160.
- For digital isolators with integrated isolated power: ADUM5401, ADUM5402, ADUM5403.
- For cost sensitive designs: ADUM7440, ADUM7441, ADUM7442.
- For process control applications: adum1400, ADUM1401, ADUM1200, ADUM1201.
推荐 Low Power Hart Modem
参考资料

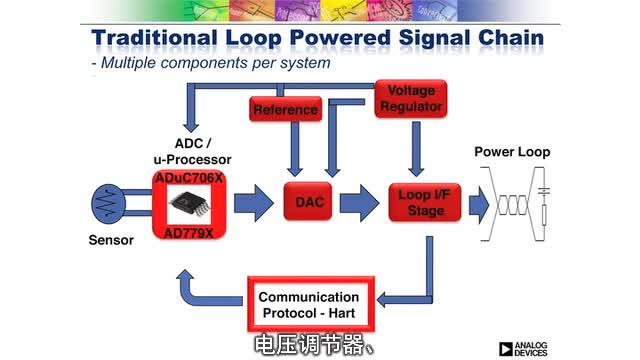

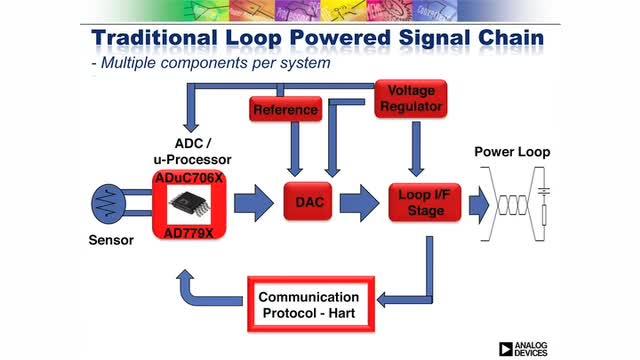

视频 (1)
