ADUM3471

量产

隔离式开关稳压器（3/1通道方向性）

数据手册 (Rev. B) 产品选型表

产品模型: 8

Viewing:

产品详情

隔离式PWM控制器
集成变压器驱动器
可调的稳压输出：3.3 V至24 V
2 W输出功率
效率：70%（400 mA保证负载、5.0 V输出时）
四个DC至25 Mbps (NRZ)信号隔离通道
20引脚SSOP封装
工作温度最高可达105°C

高共模瞬变抗扰度：>25 kV/μs
可调振荡器频率：200 kHz至1 MHz
上电时提供软启动功能
逐脉冲过流保护
热关断
2,500 V rms隔离
提供评估板
符合汽车应用标准

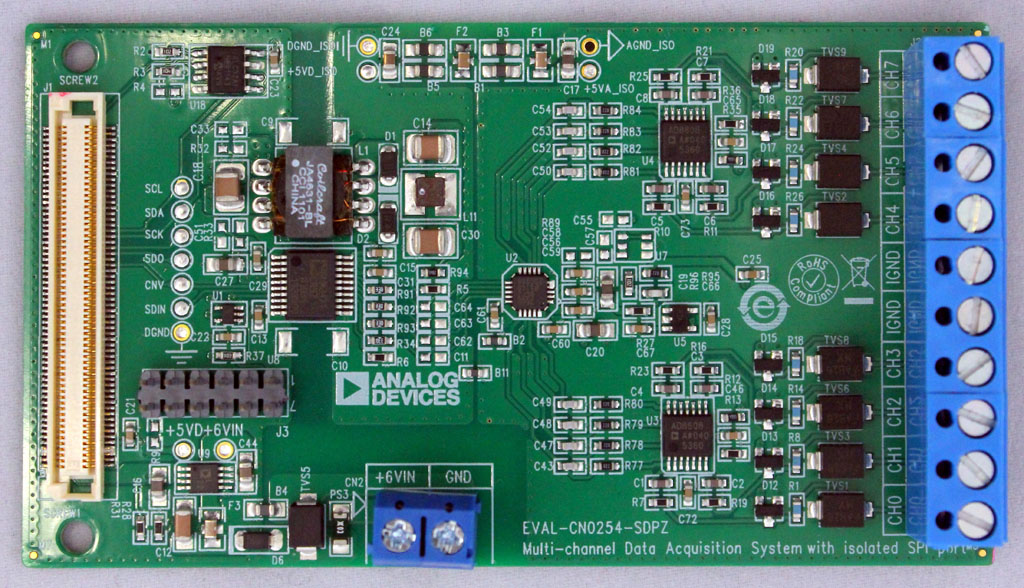

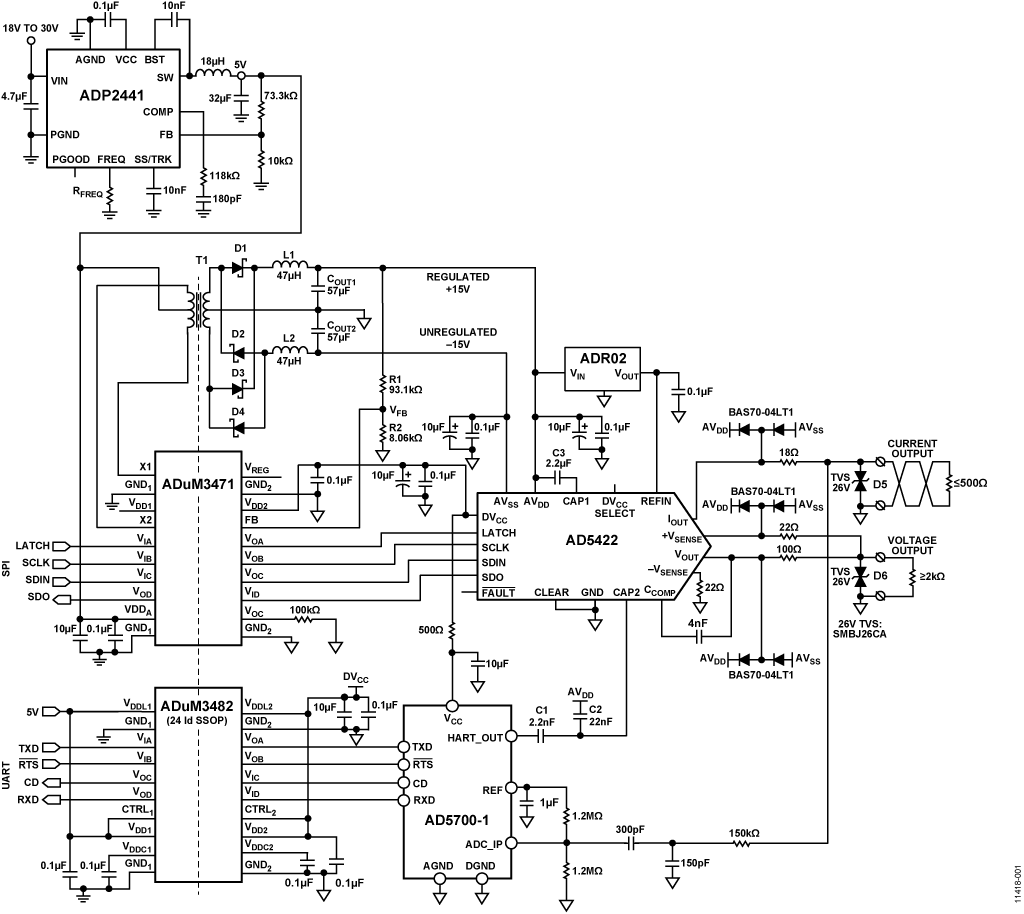

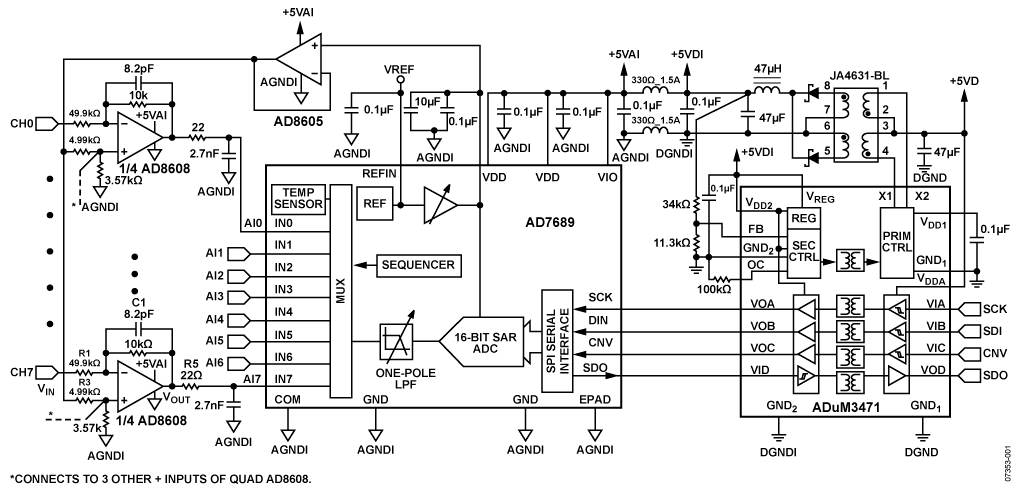

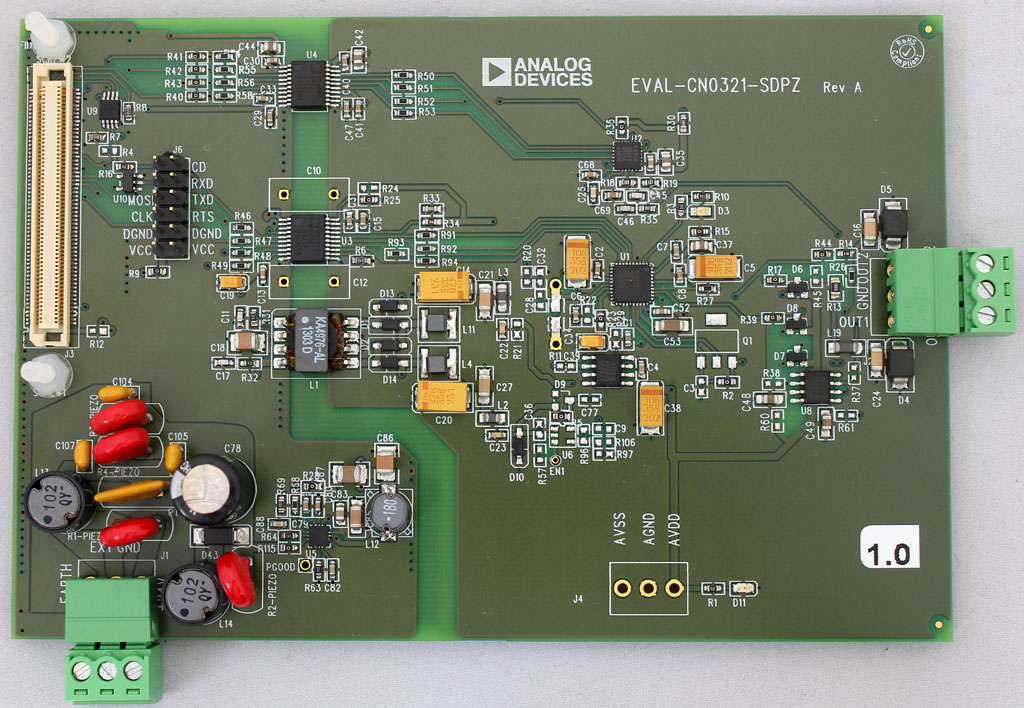

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
ADUM3471ARSZ	20-Lead SSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADUM3471ARSZ-RL7	20-Lead SSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADUM3471CRSZ	20-Lead SSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADUM3471CRSZ-RL7	20-Lead SSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADUM3471WARSZ	20-Lead SSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADUM3471WARSZ-RL7	20-Lead SSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADUM3471WCRSZ	20-Lead SSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADUM3471WCRSZ-RL7	20-Lead SSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN
未找到匹配项目
5月 8, 2014 - 14_0133 ADUM3470/71/72/73/74 Data Sheet Correction
		PCN14_0133_Form Material_Report
ADUM3471ARSZ	量产
ADUM3471ARSZ-RL7	量产
ADUM3471CRSZ	量产
ADUM3471CRSZ-RL7	量产
ADUM3471WARSZ	量产
ADUM3471WARSZ-RL7	量产
ADUM3471WCRSZ	量产
ADUM3471WCRSZ-RL7	量产
2月 27, 2012 - 11_0066 Qualification of Alternate Fab Foundry Gold Plating Process Site for Isolation Products at ADI Limerick.
		PCN11_0066_Form Material_Report Qualification Plan Summary Flow Chart
ADUM3471ARSZ	量产
ADUM3471ARSZ-RL7	量产
ADUM3471CRSZ	量产
ADUM3471CRSZ-RL7	量产

这是最新版本的数据手册

评估套件

EVAL-ADUM3471：ADUM3470/3471/3472/3473/3474评估板

立即购买更多内容

特性和优点

2个独立的ADuM347x电路，包括2.5 kVrms隔离式DC/DC转换器
单电源 5 V输入/5 V输出（经过调节）也可配置为5 V输入/3.3 V输出或3.3 V输入/3.3 V输出

双电源 5 V输入/15 V输出（经过调节）和7.5 V输出（未经调节）也可配置为5 V输入/12 V输出（经过调节）和6 V输出（未经调节）
每个ADuM347x电路提供4个隔离的25Mbps数据通道
针对Coilcraft和Halo变压器的尺寸选项
多个开关频率选项

产品详情

EVAL-ADuM3471EBZ为集成变压器驱动器的ADuM347x系列4通道数字隔离器演示了两种独立的应用。它有两个独立的电源电路：一个双电源和一个单电源。开关频率可以在200 kHz至1000 kHz范围内进行设置。它支持多种不同的I/O配置和多个变压器选项。该评估板配有两个ADuM3471隔离器。
