ADP3336

不推荐用于新设计

小型、可调输出、500 MA ANYCAP®低压差稳压器

数据手册 (Rev. A) 产品选型表

产品模型: 1

Viewing:

概述

高线路和负载精度：±0.9% (25°C)，±1.8%（整个温度范围）
超低压差：500 mA时，200 mV（典型值）
仅需 C_O = 1.0 µF便可保持稳定
anyCAP = 使用任意类型的电容（包括MLCC）均可保持稳定
限流、限热

低噪声
低关断电流：<1.0 μA
电源电压范围：2.6 V至12 V
输出范围：1.5 V至10 V
超小型热增强8引脚MSOP封装
超小型、散热增强、8引脚MSOP封装

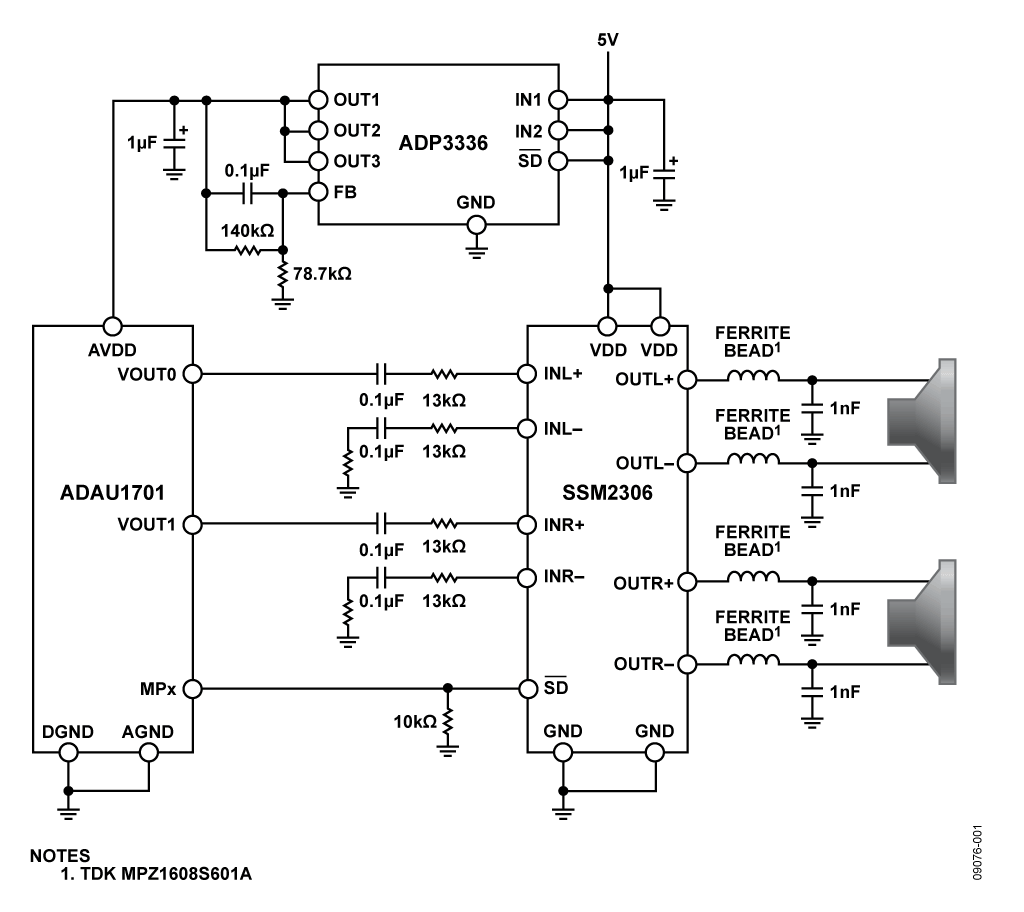

ADP3336属于ADP333x系列精密低压差anyCAP®稳压器，输入电压范围为+2.6 V至+12 V，最大连续负载电流为500 mA。该器件采用MSOP-8封装且热阻最低，并采用改良的工艺，与传统LDO相比性能更出色，比竞争产品更具性能优势。它采用专利设计，仅需一个1.0 µF输出电容便可保持稳定。这款器件对输出电容的等效串联电阻(ESR)不敏感，使用优质电容均可稳定工作，包括适合空间受限应用的陶瓷(MLCC)型电容。ADP3336在室温条件下可达到±0.9%的出色精度，温度、线路和负载变化的精度为±1.8%。500 mA时，其压差仅200 mV（典型值）。该器件还具有安全限流、热过载保护和关断特性。在关断模式下，地电流降至1 µA以下。在小负载情况下，ADP3336具有80 µA（典型值）超低静态电流。

产品模型: 1

参考资料

数据手册 1

ADP3336: High Accuracy Ultralow I_Q, 500 mA anyCAP^® Adjustable Low Dropout Regulator Data Sheet (Rev.A) 01/20/2011

应用笔记 3

AN-1072: 在系统中成功运用低压差稳压器 (Rev.0) 11/08/2010

AN-262: Low-Noise Low Drop-Out Regulator for Portable Equipment 01/01/2000

AN-2571: High-Side Current Sensing with Input Overvoltage Protection 04/02/2025
