ADA4096-2
ADA4096-2
Info :
推荐新设计使用
Info :
推荐新设计使用
产品详情
不是您想寻找的产品？
提问
在下面提交您的问题，我们将从 ADI 的知识库中给出最佳答案:
搜索
您可以在其他地方找到帮助
产品模型
7
特性
- 输入过压保护，高于或低于供电轨32 V
- 输入电压最高可以超出电源电压±32 V而不会反相
- 轨到轨输入和输出摆幅
- 低功耗：每个放大器60 µA（典型值）
- 单位增益带宽：
800 kHz（典型值，Vsy = ±15 V）
550 kHz（典型值，Vsy = ±5 V）
475 kHz（典型值，Vsy = ±1.5 V） - 单电源供电：
3 V至30 V - 低失调电压：300 μV（最大值）
- 高开环增益：
120 dB（典型值） - 单位增益稳定
- 通过汽车应用认证
更多细节
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}
ADA4096-2双通道和ADA4096-4四通道运算放大器具有微功耗特性和轨到轨输入/输出范围。这些放大器的电源要求极低，保证工作电压范围为3 V至30 V，因而非常适合监控电池使用情况和控制电池充电。良好的动态性能，包括27 nV/√Hz电压噪声密度，则适合电池供电音频应用。这些器件可以处理最高200 pF的容性负载而不会发生振荡。
ADA4096-2和ADA4096-4拥有过压保护输入和二极管，允许输入电压高于或低于供电轨32 V，非常适合鲁棒的工业应用。ADA4096-2和ADA4096-4都具有独特的输入级，输入电压可以安全地超过任一电源电压，而不会发生反相或闩锁；这称为过压保护或OVP。
双通道ADA4096-2提供8引脚LFCSP (2 mm × 2 mm)和8引脚MSOP两种封装。ADA4096-4提供16引脚LFCSP (3 mm × 3 mm)和14引脚TSSOP两种封装。ADA4096-2W符合汽车应用标准，采用8引脚MSOP封装。
ADA409x系列的额定温度范围为−40°C至+125°C扩展工业温度范围，属于ADI公司不断扩展的30 V、低功耗运算放大器系列。
应用
- 电池监控
- 传感器调理器
- 便携式电源控制
- 便携式仪器仪表

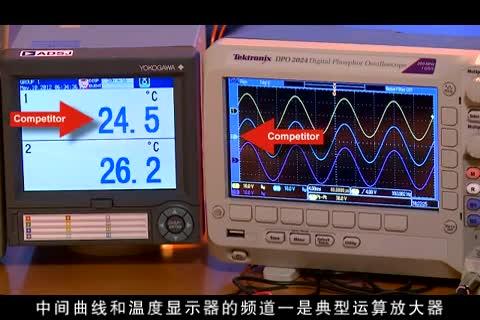

2011年度EDN百款热门产品之一 - ADA4096
该双通道运算放大器可尽可能减少甚至消除对外部过压保护设计和元件的需求。
提问
在下面提交您的问题，我们将从 ADI 的知识库中给出最佳答案:
搜索
您可以在其他地方找到帮助
产品模型
7
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
ADA4096-2
文档
5
筛查
1 应用
全部
-
全部
-
数据手册
-
技术文章
全部
-
全部
-
英文
-
中文
-
日文
数据手册
1
技术文章
4
HTML
更新 02/01/2012
英文
HTML
更新 02/01/2012
中文
HTML
更新 12/01/2012
英文
HTML
更新 12/01/2012
日文
没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
设计资源 7
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| ADA4096-2ACPZ-R7 |
8-Lead LFCSP (2mm x 2mm w/ EP)
|
|
|
| ADA4096-2ACPZ-RL |
8-Lead LFCSP (2mm x 2mm w/ EP)
|
|
|
| ADA4096-2ARMZ |
8-Lead MSOP
|
|
|
| ADA4096-2ARMZ-R7 |
8-Lead MSOP
|
|
|
| ADA4096-2ARMZ-RL |
8-Lead MSOP
|
|
|
| ADA4096-2WARMZ-R7 |
8-Lead MSOP
|
|
|
| ADA4096-2WARMZ-RL |
8-Lead MSOP
|
|
- ADA4096-2ACPZ-R7
- 引脚/封装图-中文版
-
8-Lead LFCSP (2mm x 2mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- ADA4096-2ACPZ-RL
- 引脚/封装图-中文版
-
8-Lead LFCSP (2mm x 2mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- ADA4096-2ARMZ
- 引脚/封装图-中文版
-
8-Lead MSOP
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- ADA4096-2ARMZ-R7
- 引脚/封装图-中文版
-
8-Lead MSOP
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- ADA4096-2ARMZ-RL
- 引脚/封装图-中文版
-
8-Lead MSOP
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- ADA4096-2WARMZ-R7
- 引脚/封装图-中文版
-
8-Lead MSOP
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- ADA4096-2WARMZ-RL
- 引脚/封装图-中文版
-
8-Lead MSOP
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
PCN/PDN 信息
根据型号筛选
产品型号
产品生命周期
PCN
10月 2, 2023
- 22_0142
Qualification of an Alternate Wafer Fab for High Voltage Bipolar Products (HVBIP) to Analog Devices, Inc. Wilmington MA
ADA4096-2ACPZ-R7
量产
ADA4096-2ACPZ-RL
量产
8月 8, 2022
- 22_0192
Qualification of an Alternate Adhesive Material and Molding Compound for Select LFCSP Packages
ADA4096-2ACPZ-R7
量产
ADA4096-2ACPZ-RL
量产
10月 18, 2016
- 16_0036
Assembly Relocation to Stats ChipPAC Jiangyin and Test Transfer to Stats ChipPAC Singapore of Select LFCSP Products
ADA4096-2ACPZ-R7
量产
ADA4096-2ACPZ-RL
量产
12月 15, 2014
- 14_0270
Data Sheet Change for the ADA4096-2 and ADA4096-4
ADA4096-2ACPZ-R7
量产
ADA4096-2ACPZ-RL
量产
8月 6, 2014
- 13_0244
Assembly and Test Transfer of Select 2x2 and 1.6x1.6 mm Mini-LFCSP Products to STATS ChipPAC China
ADA4096-2ACPZ-R7
量产
ADA4096-2ACPZ-RL
量产
7月 13, 2012
- 12_0180
ADA4096-2 Data Sheet Changes
ADA4096-2ACPZ-R7
量产
ADA4096-2ACPZ-RL
量产
ADA4096-2ARMZ
量产
ADA4096-2ARMZ-R7
量产
ADA4096-2ARMZ-RL
量产
4月 4, 2023
- 22_0142
Qualification of an Alternate Wafer Fab for High Voltage Bipolar Products (HVBIP) to Analog Devices, Inc. Wilmington MA
ADA4096-2ARMZ
量产
ADA4096-2ARMZ-R7
量产
ADA4096-2ARMZ-RL
量产
ADA4096-2WARMZ-R7
量产
ADA4096-2WARMZ-RL
量产
根据型号筛选
产品型号
产品生命周期
PCN
10月 2, 2023
- 22_0142
Qualification of an Alternate Wafer Fab for High Voltage Bipolar Products (HVBIP) to Analog Devices, Inc. Wilmington MA
ADA4096-2ACPZ-R7
量产
ADA4096-2ACPZ-RL
量产
8月 8, 2022
- 22_0192
Qualification of an Alternate Adhesive Material and Molding Compound for Select LFCSP Packages
ADA4096-2ACPZ-R7
量产
ADA4096-2ACPZ-RL
量产
10月 18, 2016
- 16_0036
Assembly Relocation to Stats ChipPAC Jiangyin and Test Transfer to Stats ChipPAC Singapore of Select LFCSP Products
ADA4096-2ACPZ-R7
量产
ADA4096-2ACPZ-RL
量产
12月 15, 2014
- 14_0270
Data Sheet Change for the ADA4096-2 and ADA4096-4
8月 6, 2014
- 13_0244
Assembly and Test Transfer of Select 2x2 and 1.6x1.6 mm Mini-LFCSP Products to STATS ChipPAC China
ADA4096-2ACPZ-R7
量产
ADA4096-2ACPZ-RL
量产
7月 13, 2012
- 12_0180
ADA4096-2 Data Sheet Changes
ADA4096-2ACPZ-R7
量产
ADA4096-2ACPZ-RL
量产
ADA4096-2ARMZ
量产
ADA4096-2ARMZ-R7
量产
ADA4096-2ARMZ-RL
量产
4月 4, 2023
- 22_0142
Qualification of an Alternate Wafer Fab for High Voltage Bipolar Products (HVBIP) to Analog Devices, Inc. Wilmington MA
ADA4096-2ARMZ
量产
ADA4096-2ARMZ-R7
量产
ADA4096-2ARMZ-RL
量产
ADA4096-2WARMZ-R7
量产
ADA4096-2WARMZ-RL
量产
软件和型号相关生态系统
评估套件 1
EVAL-OPAMP-2
EVAL-OPAMP-2评估板
产品详情
通用精密运算放大器评估板针对许多电路配置而设计并优化，以便用户能够找到最适合其应用的设计。这些评估板都符合RoHs标准。参考下列引脚数和封装，决定需要订购的型号。
- EVAL-PRAOPAMP-2CPZ（双通道8引脚LFCSP）CP-8
- EVAL-PRAOPAMP-2RMZ（双通道8引脚MSOP）RM-8
- EVAL-PRAOPAMP-2RZ（双通道8引脚SOIC）R-8
SPICE 模型
参考电路 2
CN0241
具有输入过压保护的高端电流检测

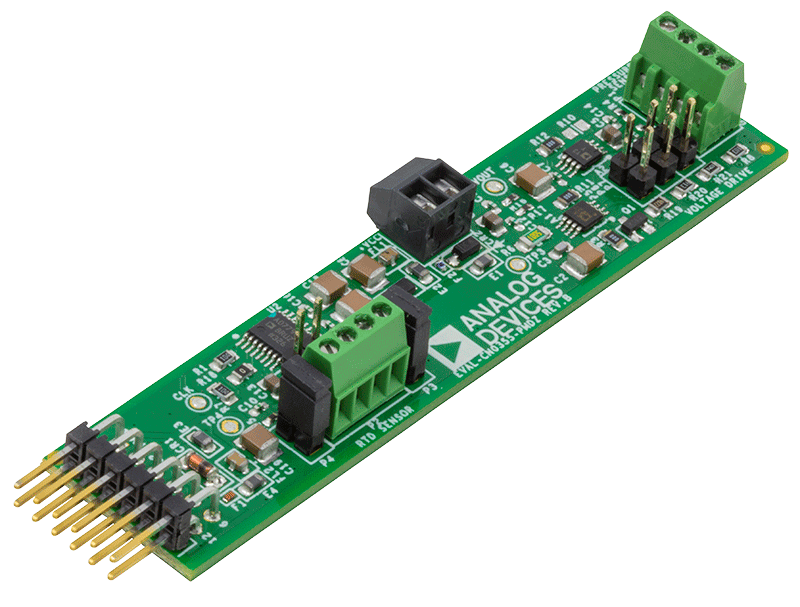

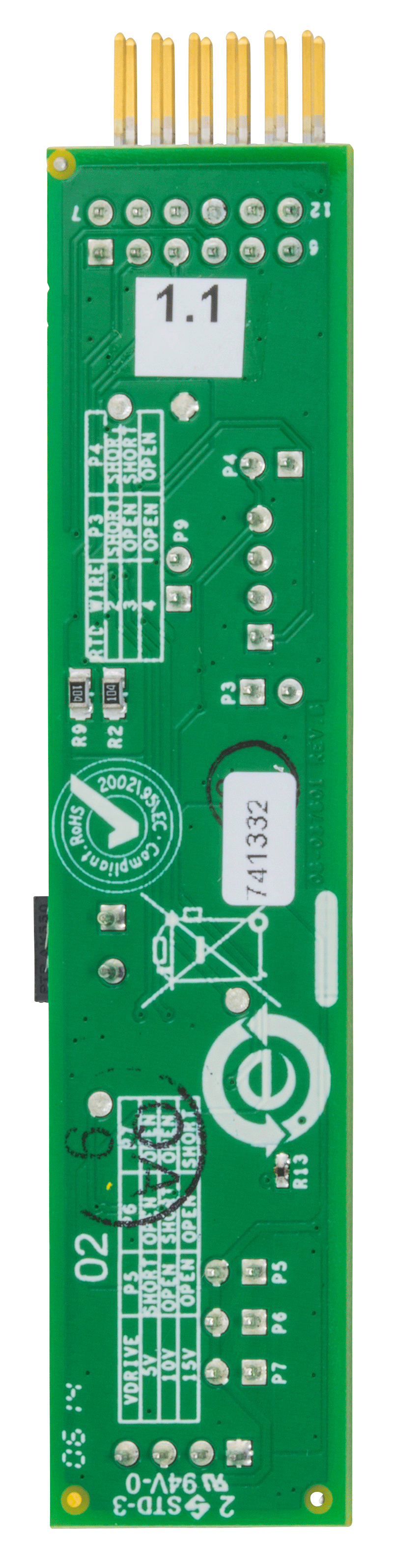

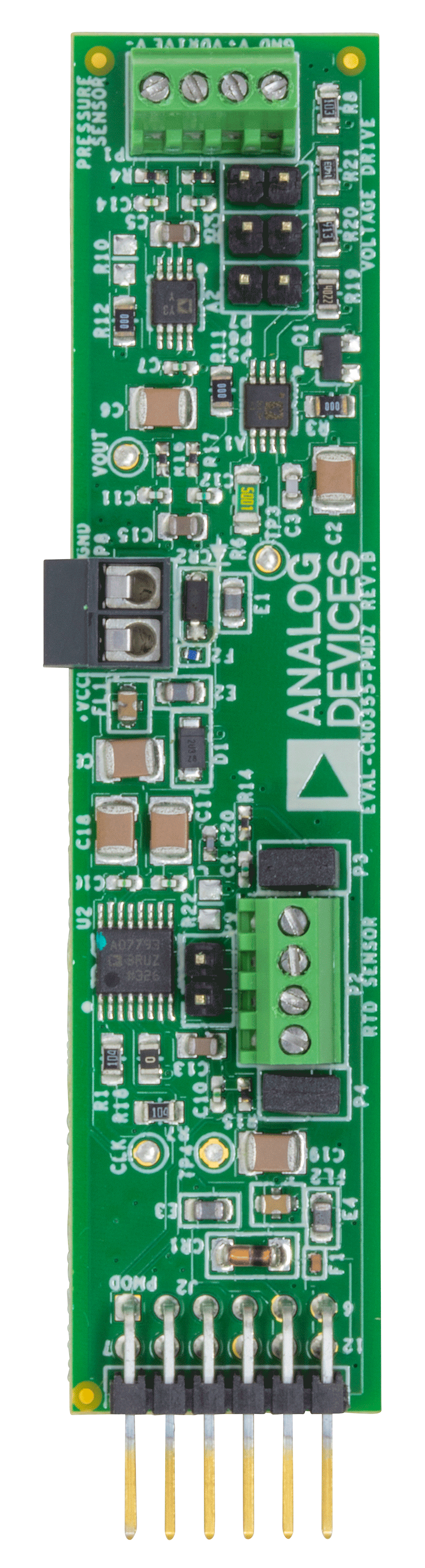

CN0355
低功耗、温度补偿式电桥信号调理器和驱动器
