概览
优势和特点
- 内置输出级的无滤波器D类放大器
- 采用5.0 V电源时，能够以2 W功率驱动4 Ω负载，以1.4 W功率驱动8 Ω负载
- 超低空闲电流，具有负载电阻
- 功效比：大于87%（5.0 V、以1.4 W功率驱动8 Ω扬声器）
- 信噪比(SNR)高于96 dB

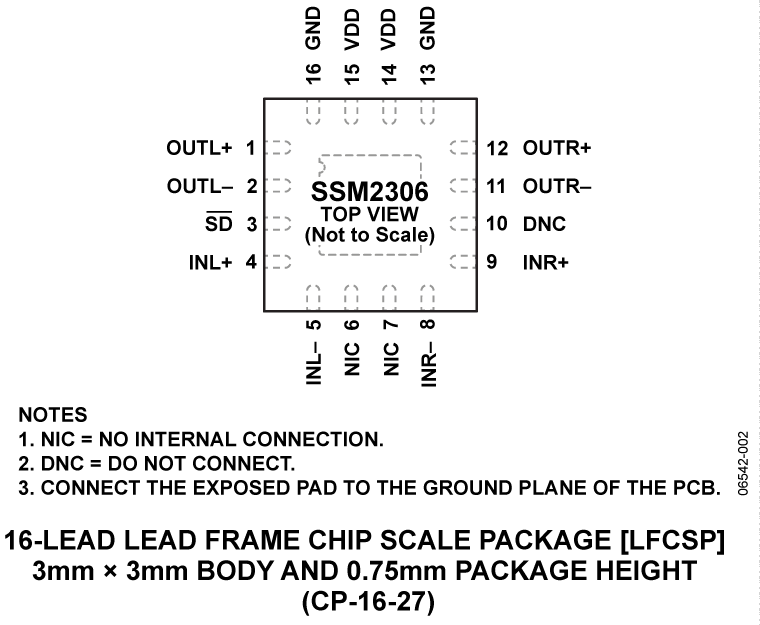

- 采用16引脚、3 mm × 3 mm LFCSP封装
- 单电源供电：2.5 V至5.0 V
- 超低关断电流：20 nA
- 短路和热保护
- “爆音与咔嚓声”抑制
- 内置电阻可减少电路板上的器件数量
- 默认固定增益为18 dB，且用户可调整
产品详情

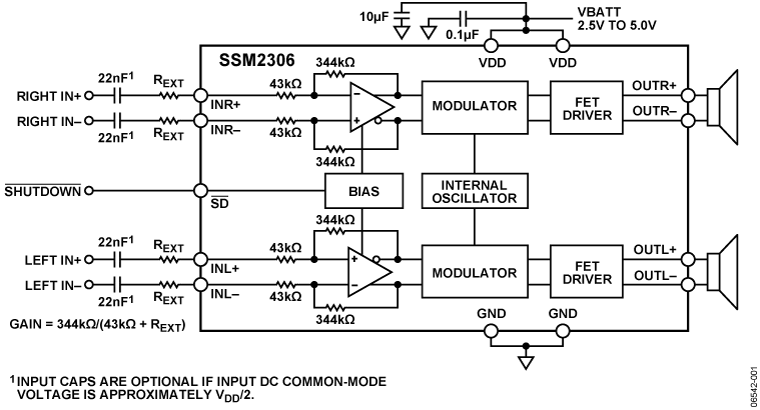

SSM2306是一款全集成式高功效D类立体声音频放大器，针对便携式应用实现最高性能而设计。应用电路只需极少的外部器件，采用2.5 V至5.0 V单电源供电。采用5.0 V电源供电时，它能够提供2 W连续输出功率，驱动4 Ω负载，总谐波失真及噪声(THD + N)低于10%。
SSM2306采用超低空闲电流、高功效、低噪声调制方案。以5.0 V电源供电、以1.4 W功率驱动8 Ω负载时，该器件的功效比大于87%，信噪比(SNR)高于96 dB。与其它D类架构相比，PDM调制可提供更低的电磁辐射。
SSM2306具有微功耗关断模式，关断电流典型值为20 nA。对 SD 引脚施加逻辑低电平可以使能关断模式。
该器件架构使之能实现极低水平的爆音与咔嚓声，使器件开启和关闭期间输出端的电压突波最小，从而降低启动和停用时的声频噪声。SSM2306提供完全差分输入，可以出色地抑制输入端的共模噪声。如果直流输入共模电压约为VDD/2，则可以省去输入耦合电容。
SSM2306还具有出色的电源噪声抑制性能，包括GSM传输突发脉冲和RF整流所引起的噪声。
该器件具有18 dB的预设增益，利用外部电阻可以降低该增益。
SSM2306的额定温度范围为−40°C至+±85°C商用温度范围。它还内置热关断和输出短路保护功能，采用16引脚、3 mm x 3 mm引脚架构芯片级封装(LFCSP)。
应用
- 移动电话
- MP3 播放器
- 便携式游戏机
- 便携式电子设备
- 教育玩具
- 笔记本电脑
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
