概览

优势和特点

  • 宽电源电压范围:3 V至10 V
  • 宽输入共模电压范围: −VS至 +VS − 1.3 V
  • 轨到轨输出
  • 采用额定双电源工作模式
    • 全功率模式:4 mA (145 MHz)
    • 低功率模式:1.4 mA (80 MHz)
  • 全功率模式
    • 低谐波失真
    • −133 dBc HD2和−140 dBc HD3 (1 kHz)
    • −133 dBc HD2和-116 dBc HD3 (100 kHz)
    • 快速建立时间
      • 18位:100 ns
      • 16位:50 ns
    • 输入电压噪声:1.8 nV/√Hz,f = 100 kHz
  • 最大失调电压:±115 μV(−40°C至+125°C)
  • 用于ADC输入保护的可调输出箝位

产品详情

ADA4945-1是一款低噪声、低失真、全差分放大器,具有两种可选功率模式。该器件采用3 V至10 V的宽电源电压范围工作。低直流失调、直流失调漂移和出色的动态性能使得ADA4945-1特别适合各种数据采集与信号处理应用。该器件非常适合驱动采用4 mA静态电流(全功率模式)工作的高分辨率、高性能逐次逼近型寄存器(SAR)和Σ-Δ型模数转换器(ADC)。该器件还可以选择采用1.4 mA静态电流(低功率模式)工作,以便将功耗调整至ADC驱动应用所需的性能。可调共模电压使ADA4945-1能够与多个ADC的输入共模电压相匹配。内部共模反馈环路可以提供出色的输出平衡,并能抑制偶数阶谐波失真产物。

对于ADA4945-1,利用由4个电阻组成的简单外部反馈网络便可实现差分增益配置,且反馈网络决定放大器的闭环增益。ADA4945-1采用ADI公司的专有硅锗(SiGe)互补双极性工艺制造,使该器件实现极低的失真水平,输入电压噪声仅为1.8 nV/√Hz(全功率模式)。

ADA4945-1采用符合RoHS标准的3 mm × 3 mm、16引脚LFCSP封装。ADA4945-1的工作温度范围为−40°C至+125°C。

应用

  • 低功耗Σ-Δ型、PulSAR®和SAR ADC驱动器
  • 单端转差分转换器
  • 差分缓冲器
  • 医疗成像
  • 过程控制
  • 便携式电子设备

产品生命周期 icon-recommended 推荐新设计使用

本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

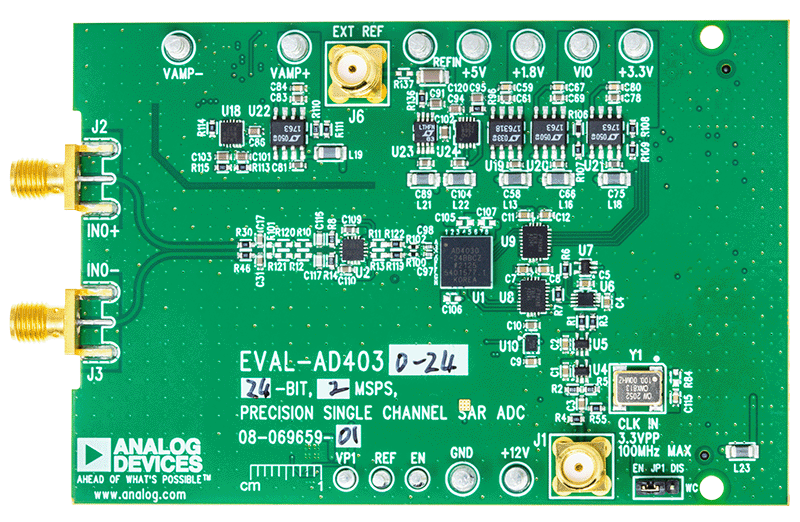

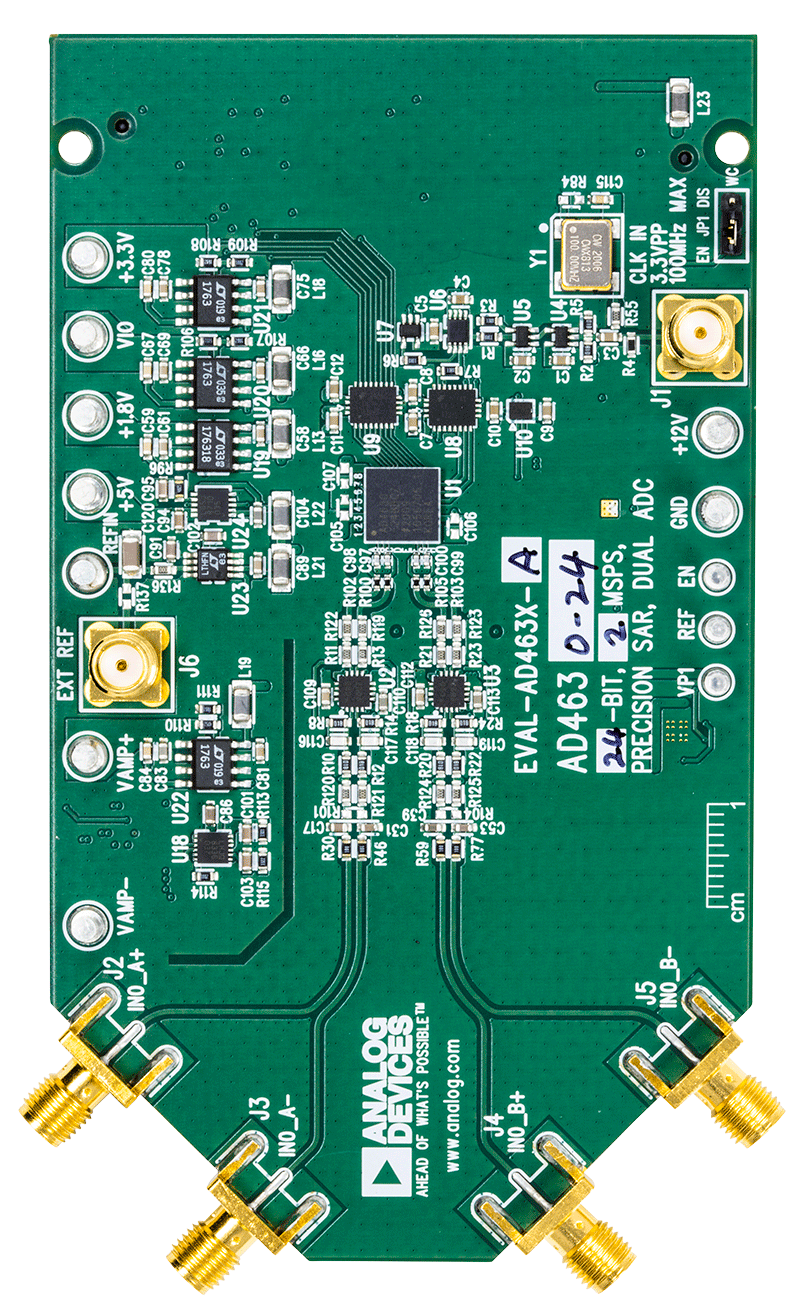

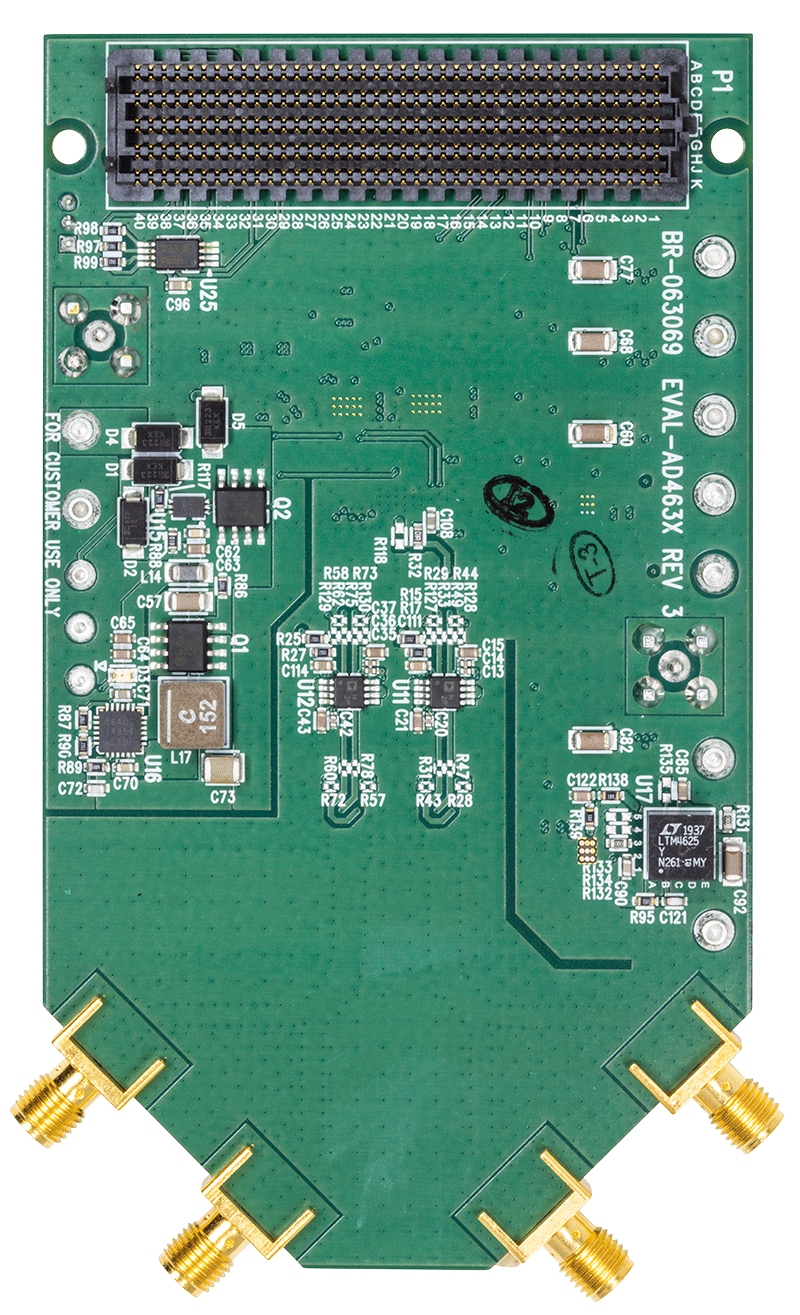

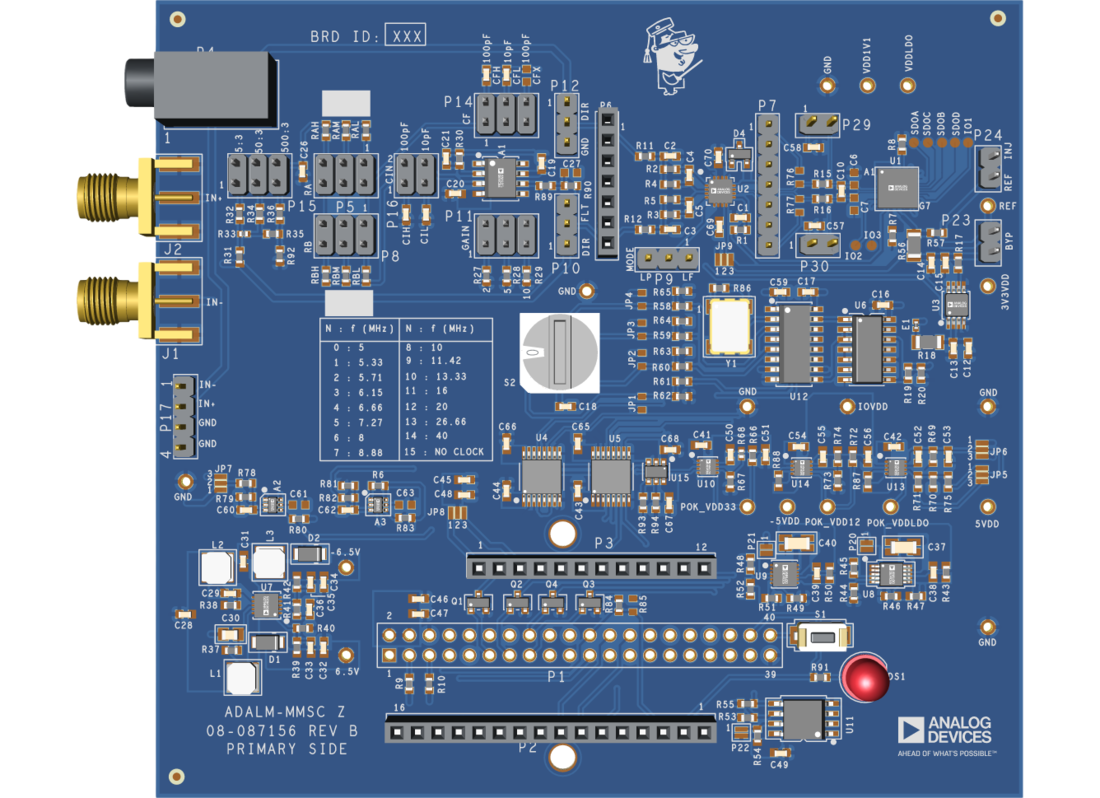

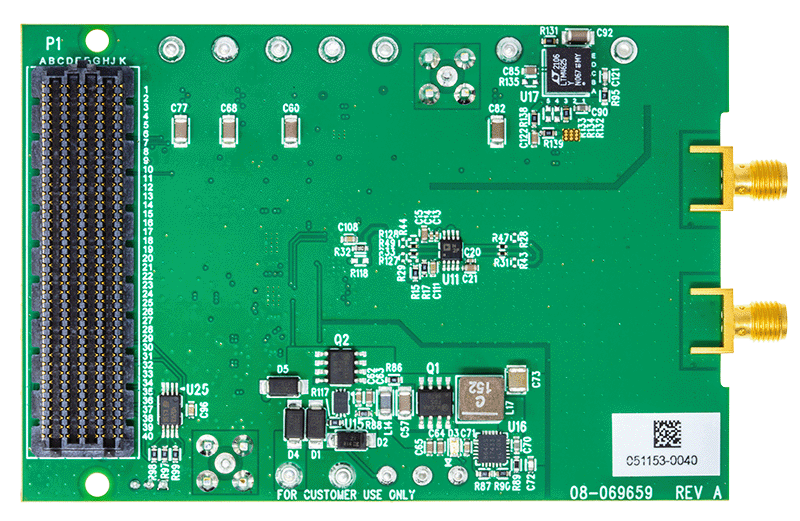

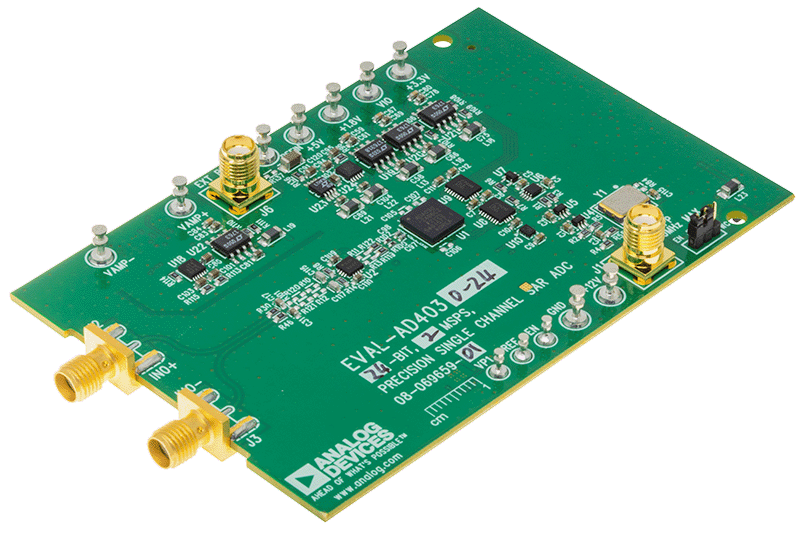

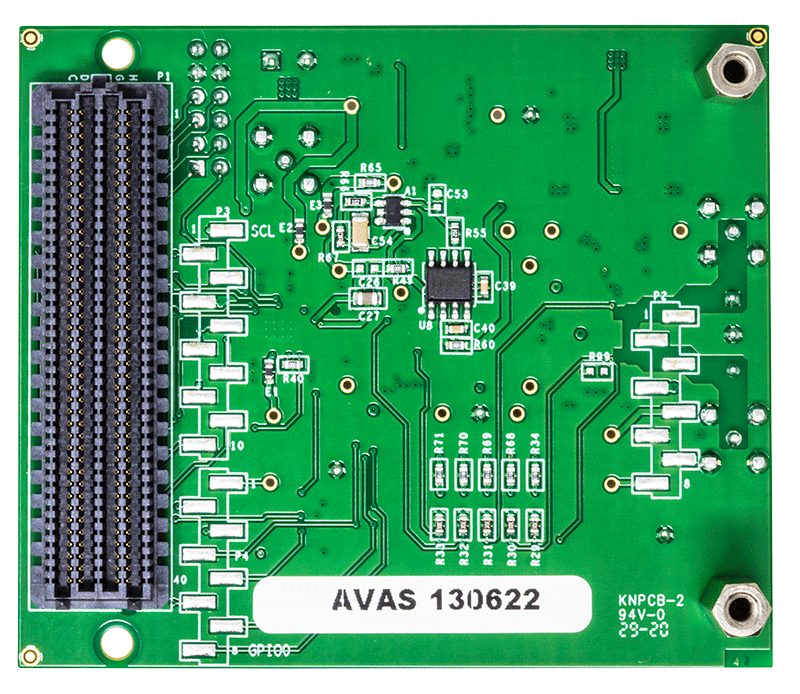

评估套件 (4)

工具及仿真模型

LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

LTspice

LTspice中提供以下器件型号:

ADA4945-HP

精密ADC驱动器工具

精密ADC驱动器工具是一种Web应用,可仿真精密ADC和驱动器组合的性能。标记驱动器选择、反冲建立和失真等潜在问题,并可以快速评估设计利弊。仿真和计算包括系统噪声、失真和ADC输入建立

Precision ADC Driver Tool

SPICE模型

设计工具

ADI DiffAmpCalc™

最新ADI DiffAmpCalc™是一款可免费下载的计算器,用于设计差分放大器电路。该工具易于使用,采用互动用户界面,可以让您迅速上手使用。

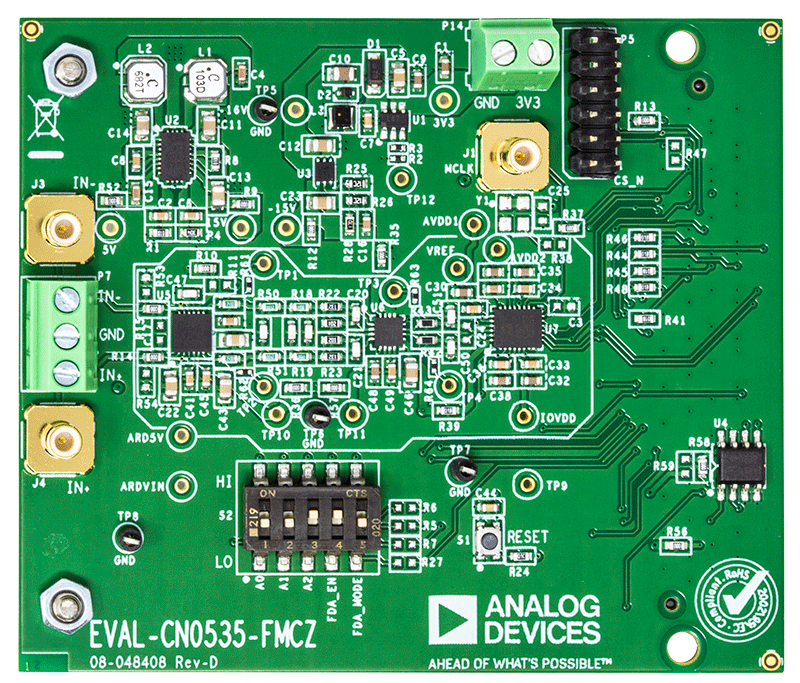

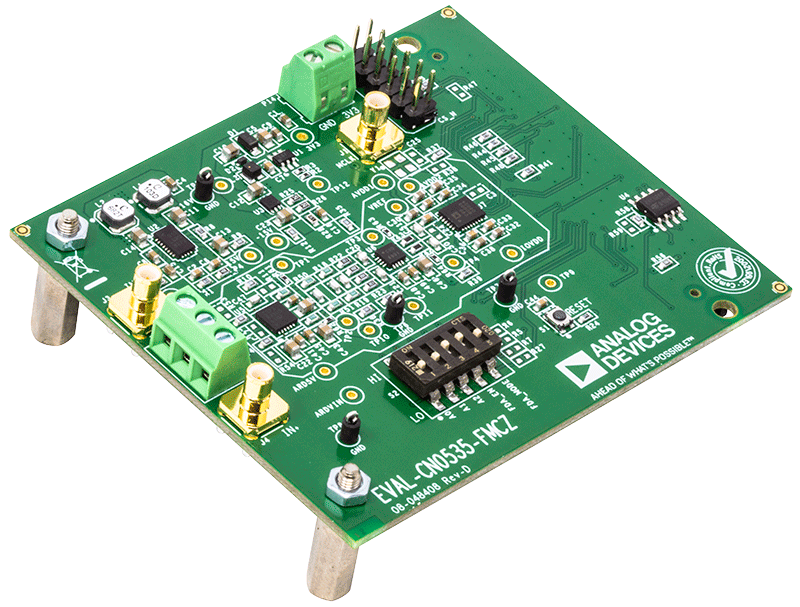

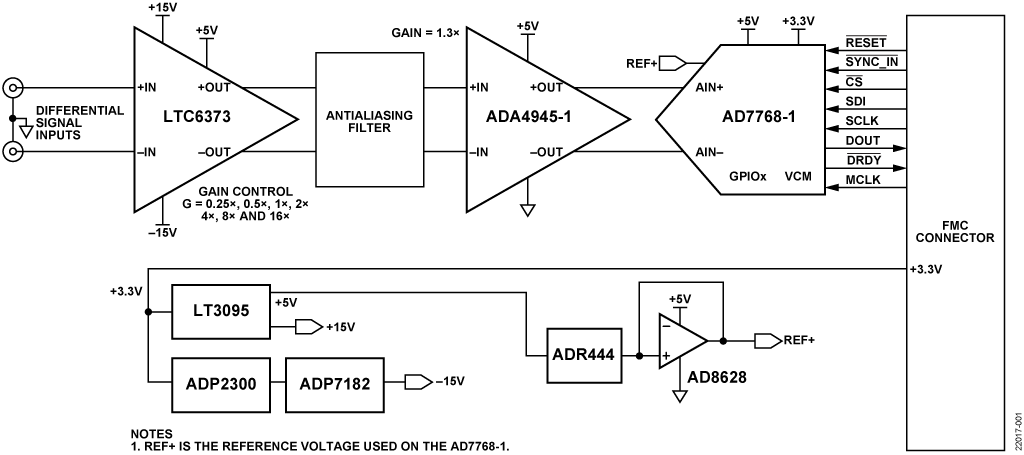

参考电路 (3)
