LTC3459

10V 微功率同步升压型转换器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
特性
  • 小巧的解决方案外形尺寸

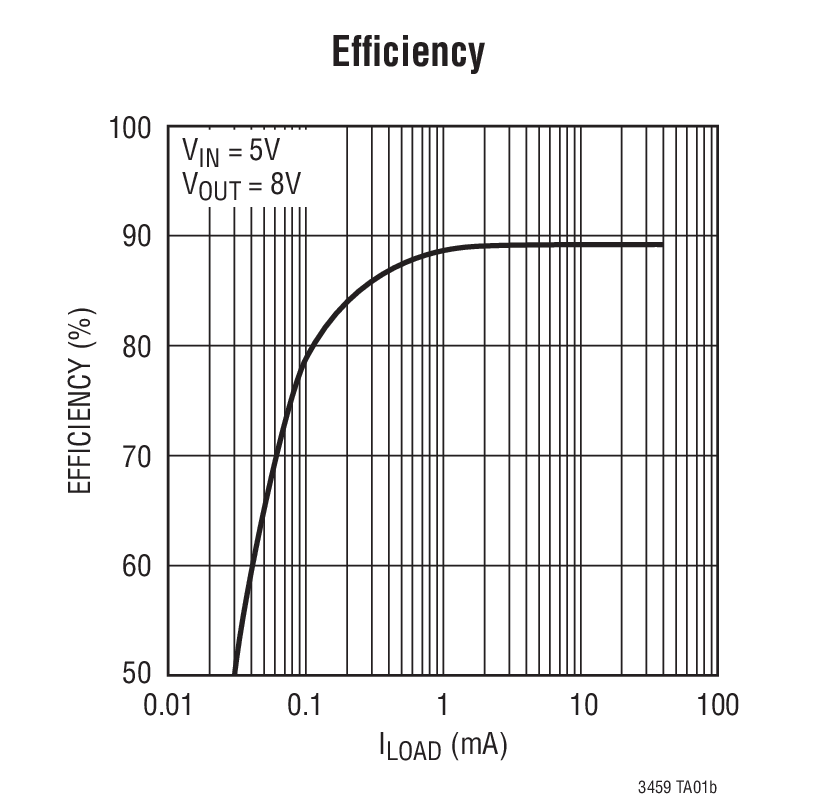

  • 在宽负载范围内实现 >85% 的效率
  • 内部同步整流器
  • VIN 范围:1.5V 至 5.5V
  • 可从 3.3V 输入提供 5V/30mA
  • 可从两节 AA 电池输入提供 3.3V/20mA
  • 可编程输出电压高至 10V
  • 突发模式 (Burst Mode®) 操作
  • 浪涌电流限制
  • 停机模式中的输出断接功能
  • 超低静态 (10μA) 和停机 (< 1μA) 电流

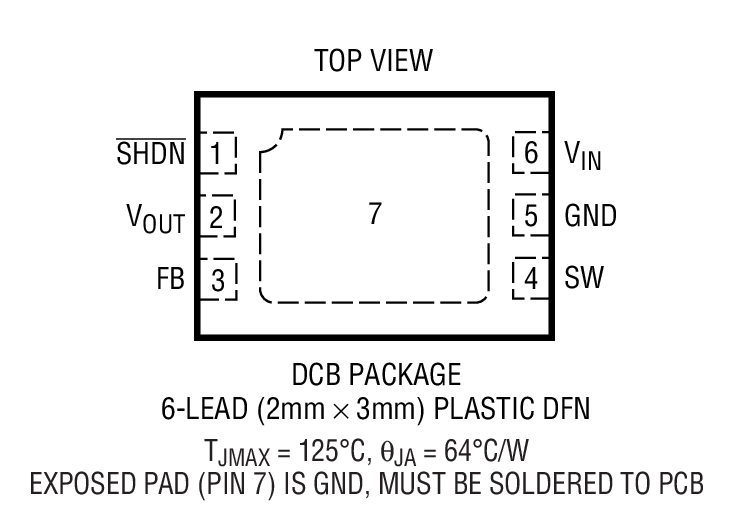

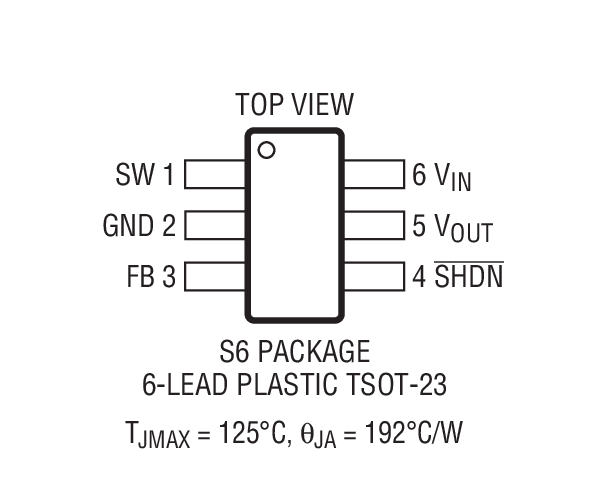

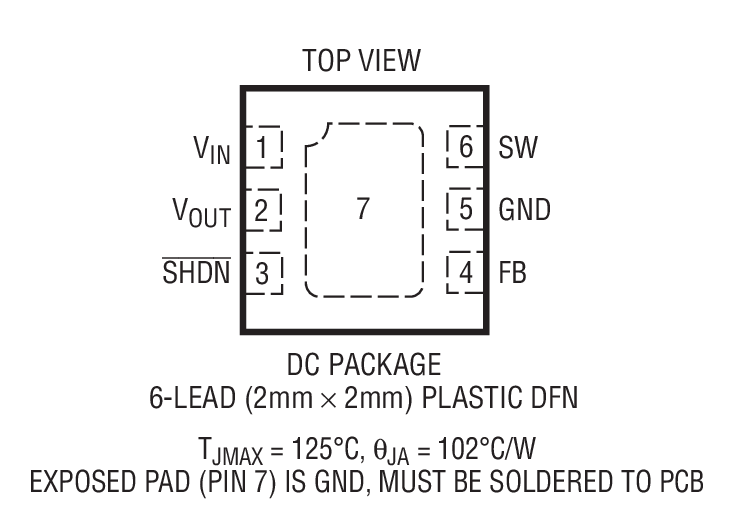

  • 扁平 2mm x 3mm DFN、2mm x 3mm DFN 或 SOT-23 封装



更多细节
show more Icon

LTC®3459 是一款低电流、高效率同步升压型转换器,拟用于低功率、外形尺寸受限的便携式应用。LTC3459 可以从单节锂离子电池、两节或三节碱性或镍电池组、或任何 1.5V 至 5.5V 的低阻抗电压电源来供电。可利用一个外部分压器将输出设置在 2.5V 至 10V 之间。虽然该器件主要用于升压应用,但 VOUT 将在低于 VIN 的电压条件下保持稳压状态 (效率有所下降)。

LTC3459 提供了突发模式操作和一个固定的峰值电流,因而在一个很宽的负载电流范围内实现了高转换效率。在启动期间,电感器电流处于受控状态,从而避免了许多升压型转换器中常见的浪涌电流。在停机模式中,使输出与输入断接,静态电流减至 <1μA。

LTC3459 采用扁平的 6 引脚 2mm x 3mm DFN2mm x 3mm DFN 或 SOT-23 (ThinSOT) 封装,从而为总体解决方案提供了纤巧的占板面积。


Applications

  • 通用型微功率升压
  • 数码相机
  • PDA
  • LCD 偏置
  • 小型 OLED 显示器
  • 超级电容充电



产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTC3459EDC#TRMPBF
  • HTML
  • HTML
LTC3459EDC#TRPBF
  • HTML
  • HTML
LTC3459EDCB#TRMPBF
  • HTML
  • HTML
LTC3459EDCB#TRPBF
  • HTML
  • HTML
LTC3459ES6#TRMPBF
  • HTML
  • HTML
LTC3459ES6#TRPBF
  • HTML
  • HTML
软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 3

reference details image

DC703A

LTC3459ES6演示板 | VIN = 1.8V 至 5.5V, VOUT = 8V (2mA/20mA/40mA)

zoom

DC703A

LTC3459ES6演示板 | VIN = 1.8V 至 5.5V, VOUT = 8V (2mA/20mA/40mA)

LTC3459ES6演示板 | VIN = 1.8V 至 5.5V, VOUT = 8V (2mA/20mA/40mA)

产品详情

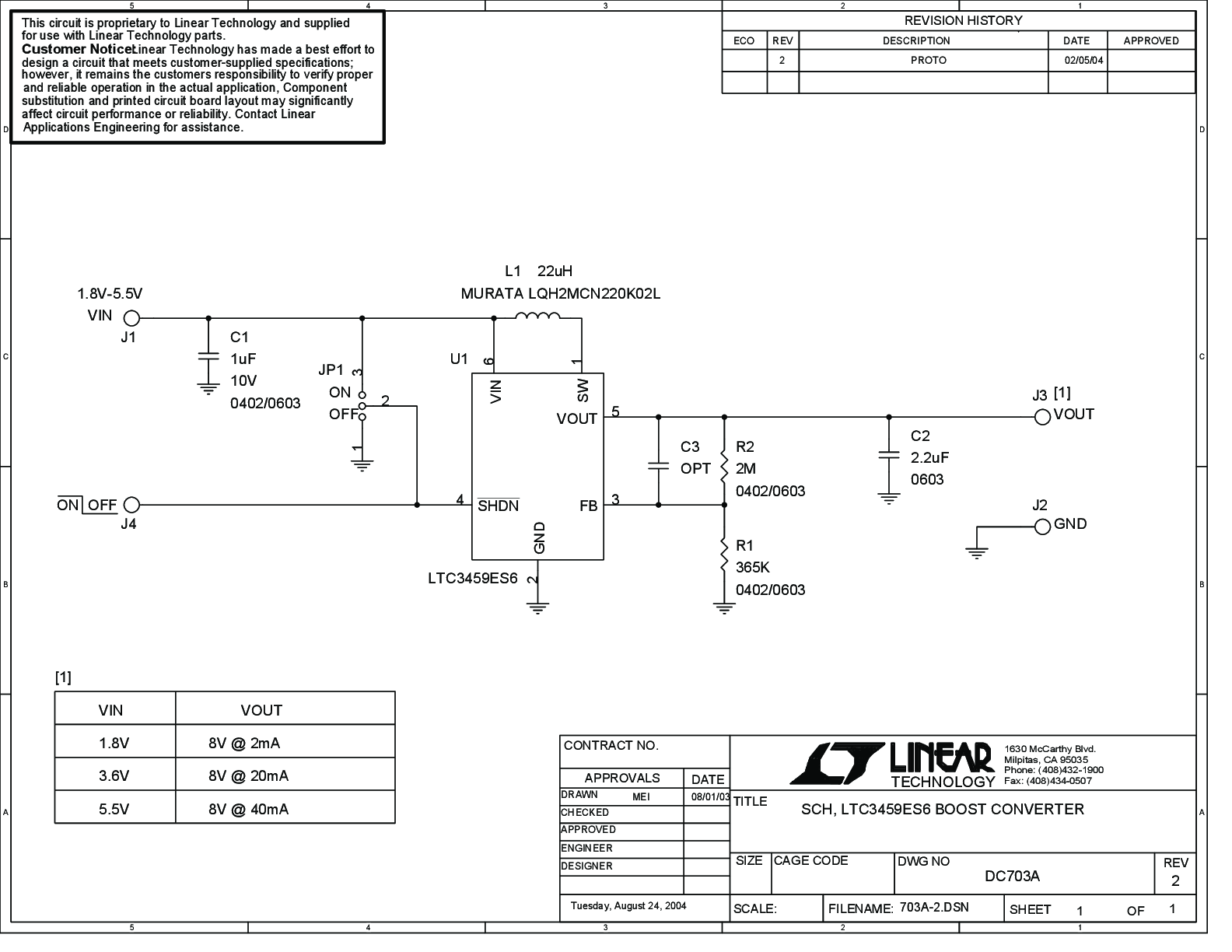

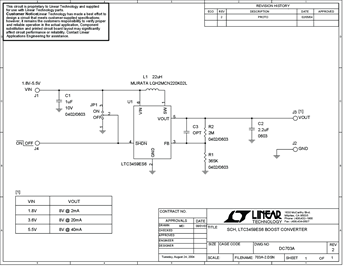

演示电路703内置LTC3459 10V微功耗同步升压转换器。DC703中的电路可产生8V输出电压,输入电压范围为1.8V至5.5V。最大输出电流为40mA且与输入电压相关。

reference details image

DC2042A

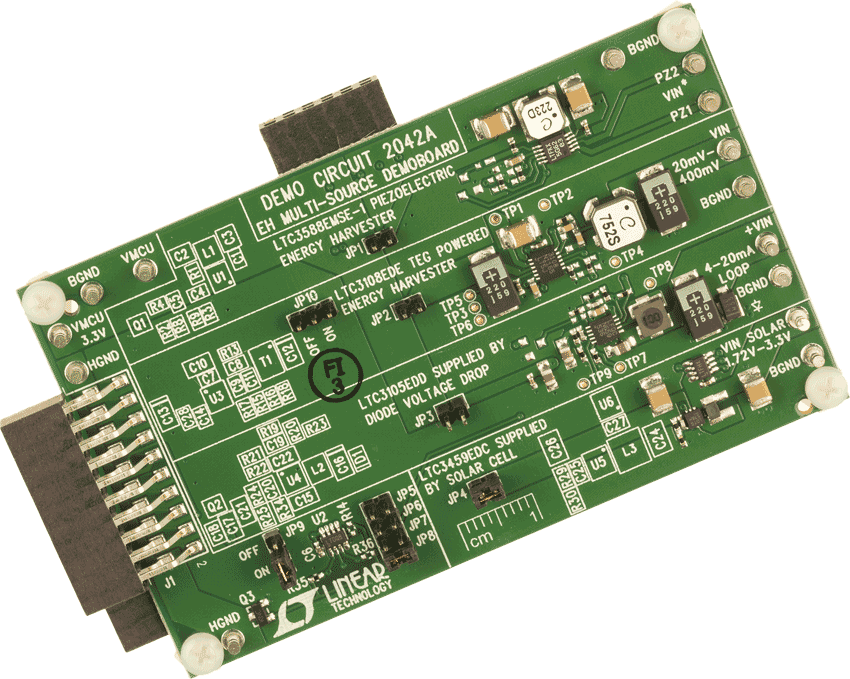

Energy Harvesting (EH) Multi-Source Demo Board

zoom

DC2042A

Energy Harvesting (EH) Multi-Source Demo Board

Energy Harvesting (EH) Multi-Source Demo Board

产品详情

DC2042A - Demo Board for:
LTC3588-1 Piezoelectric Energy Harvesting Power Supply
LTC3108 Ultralow Voltage Step-Up Converter and Power Manager
LTC3105 400mA Step-Up DC/DC Converter with Maximum Power Point Control and 250mV Start-Up
LTC3459 10V Micropower Synchronous Boost Converter in ThinSOT
LTC2935 Ultra-Low Power Supervisor with Power-Fail Output, Selectable Thresholds





reference details image

DC2080A

具换能器的能量收集 (EH) 多电源演示板

zoom

DC2080A

具换能器的能量收集 (EH) 多电源演示板

具换能器的能量收集 (EH) 多电源演示板

产品详情

DC2080 是一款多用途能量收集演示板,它能够接受压电、太阳能、4mA 至 20mA 环路、热动力能量源或任何高阻抗 AC 或 DC 电源。该演示板包含四个由以下 EH IC 组成的独立电路:


LTC3588-1: 压电能量收集电源
LTC3108: 超低电压升压型转换器和电源管理器
LTC3105: 具功率点控制功能和 LDO 稳压器的升压型 DC/DC 转换器
LTC3459: 微功率同步升压型转换器
LTC2935-2 和 LTC2935-4: 具电源故障输出可选门限的超低功率监控器


该电路板设计用于连接到Silicon Labs EFM32™ Wonder Gecko入门套件(产品型号:EFM32WG-STK3800)。它还包括两个能量采集器传感器(TEG和Solar)和一个用于连接高阻抗交流源的端子板。该电路板还提供了许多转台,能够轻松地将附加传感器连接到该板。该板包含多个跳线,可采用多种方式配置该板。该板的标准版本安装了12个跳线中的4个跳线。该板非常适合最终用户的需求。此兼容性使其成为任何低功耗能量采集系统的理想评估工具。请参阅各数据手册,了解每个电源管理电路的操作原理。该演示手册的应用部分介绍了该板的系统级功能以及将其用于早期设计原型制作的各种方式。





点击这里以了解有关 “Energy Harvesting Solution To Go” 的信息!


如欲采购 “Energy Harvesting Solution To Go”,请点击这里!
