特性
- 低静态电流
- 60μA (在运行模式中)
- 1μA (在停机模式中)
- 开关频率在整个负载范围内都是不可听的
- 集成化功率 NPN：
- 350mA 电流限值 (LT3494A)
- 180mA 电流限值 (LT3494)
- 集成的肖特基二极管
- 集成的输出断接功能电路
- 集成化输出调光功能
- 宽输入范围：2.3V 至 16V
- 宽输出范围：高达 40V
- 纤巧型 8 引脚 3mm x 2mm DFN 封装
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}
LT®3494 / LT3494A 是具集成化电源开关、肖特基二极管和输出断接电路的低噪声升压型转换器。这些器件采用了一种新颖的控制方法，因而可在一个很宽的负载电流范围内实现低输出电压纹波和高效率。这种方法能保证开关频率在整个负载范围内始终高于音频频段。这两款器件具有一个高性能 NPN 电源开关，其电流限值分别为 350mA (对于 LT3494A) 和 180mA (对于 LT3494)。静态电流很低，仅为 65μA，并将在停机模式中进一步降至 <1μA。内部断接电路能够在停机模式期间把输出电压与输入隔离开来。一个辅助基准输入 (CTRL 引脚) 以任何较低的电压值来取代内部 1.225V 反馈基准，从而实现了操作期间输出电压的全面控制。LT3494 / LT3494A采用纤巧型 8 引脚 3mm x 2mm DFN 封装。
Applications
- OLED 电源
- 低噪声电源
- MP3 播放器
3
提问
在下面提交您的问题，我们将从 ADI 的知识库中给出最佳答案:
搜索
您可以在其他地方找到帮助
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LT3494
文档
筛查
1 应用
-
全部
-
数据手册
-
用户手册
-
可靠性数据
-
技术文章
-
全部
-
英文
-
日文
数据手册
2
用户手册
1
577.00K
可靠性数据
1
20.92 K
技术文章
1
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| LT3494AEDDB#TRMPBF |
8-Lead DFN (3mm x 2mm w/ EP)
|
|
|
| LT3494AEDDB#TRPBF |
8-Lead DFN (3mm x 2mm w/ EP)
|
|
|
| LT3494EDDB#TRMPBF |
8-Lead DFN (3mm x 2mm w/ EP)
|
|
|
| LT3494EDDB#TRPBF |
8-Lead DFN (3mm x 2mm w/ EP)
|
|
- LT3494AEDDB#TRMPBF
- 引脚/封装图-中文版
-
8-Lead DFN (3mm x 2mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LT3494AEDDB#TRPBF
- 引脚/封装图-中文版
-
8-Lead DFN (3mm x 2mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LT3494EDDB#TRMPBF
- 引脚/封装图-中文版
-
8-Lead DFN (3mm x 2mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LT3494EDDB#TRPBF
- 引脚/封装图-中文版
-
8-Lead DFN (3mm x 2mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
评估套件 2
DC1024A-A

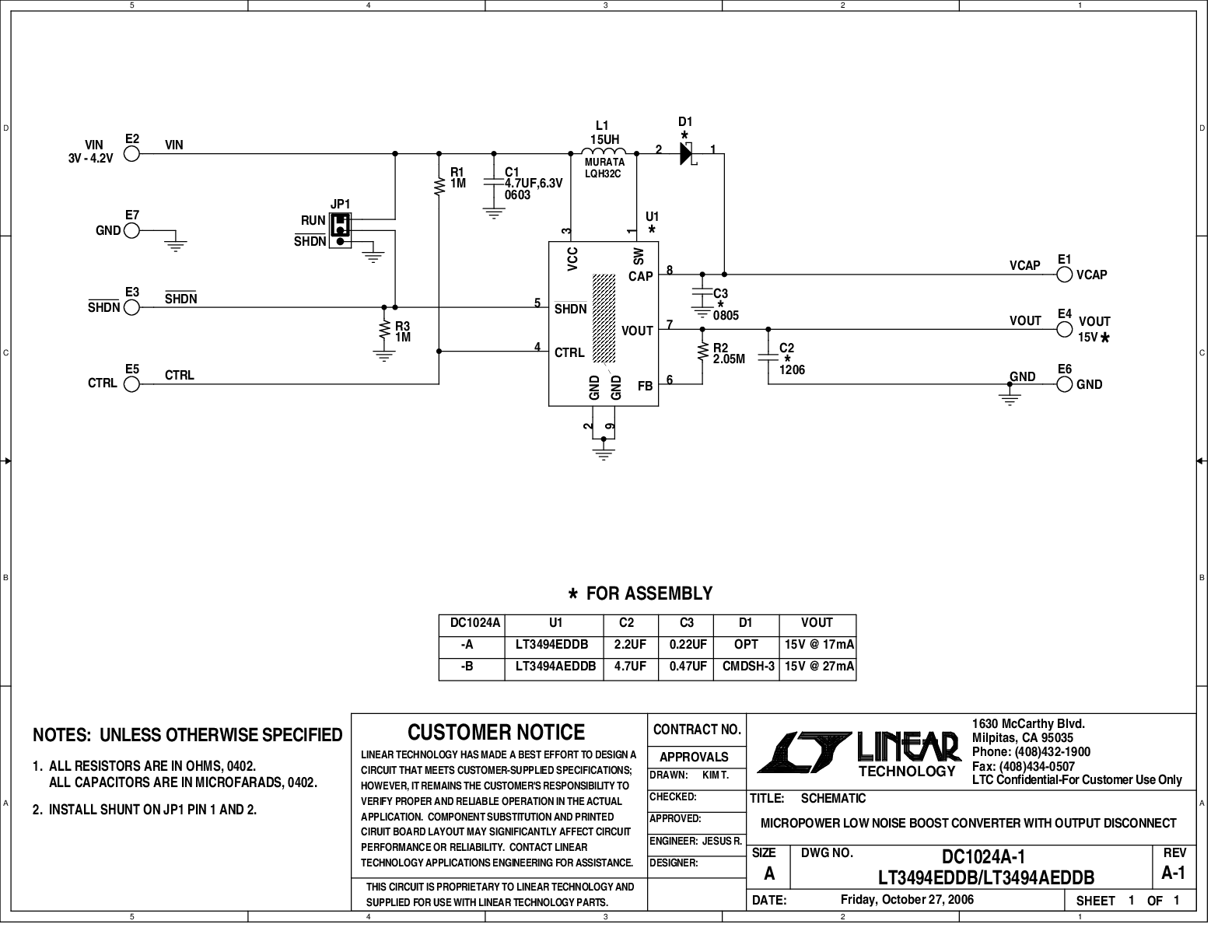

LT3494EDDB Demo Board | 3V-4.2VIN, 15VOUT @ 32mA
