LTC2606

具 I2C 接口的 16 位轨至轨 DAC

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
file 查看数据手册
Documentation 查看所有文档
Linduino LTC2607 Linduino Header File Download 10.00KB Linduino LTC2607 Linduino .CPP File Download 6.00KB Linduino LTC2607 - DC934A Linduino .INO File Download 25.00KB
产品模型 8
特性
  • 尺寸最小的引脚兼容型单通道 DAC：
    • LTC2606：16 位
    • LTC2616：14 位
    • LTC2626：12 位

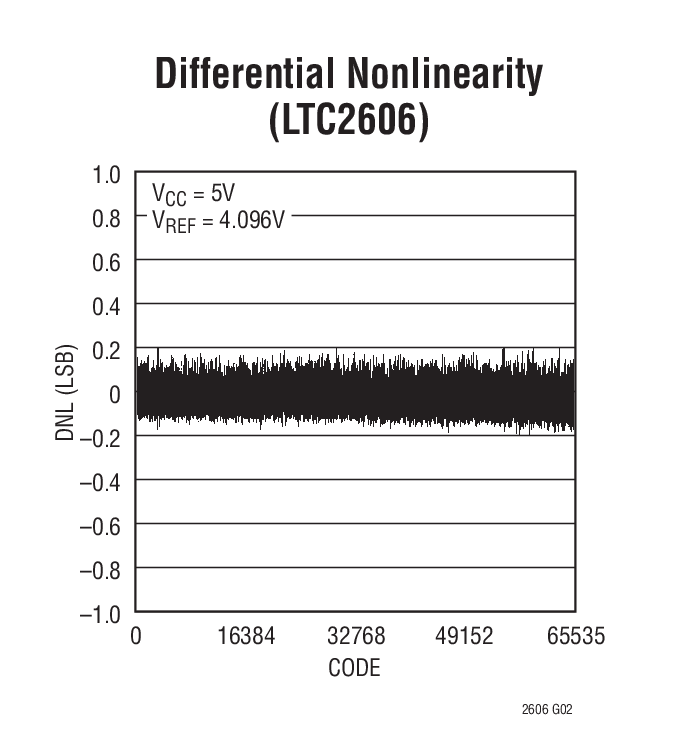

  • 在整个工作温度范围内保证 16 位单调特性
  • 27 个可选地址
  • 400kHz I2C 接口
  • 2.7V 至 5.5V 的宽电源电压范围
  • 低功耗操作：270µA (在 3V)
  • 消耗电流可低至 1µA (最大值)
  • 高的轨至轨输出驱动电流 (±15mA，最小值)
  • 双缓冲数据锁存器
  • 异步 DAC 更新引脚
  • LTC2606 / LTC2616 / LTC2626：上电复位至零标度
  • LTC2606-1 / LTC2616-1 / LTC2626-1：上电复位至中间标度

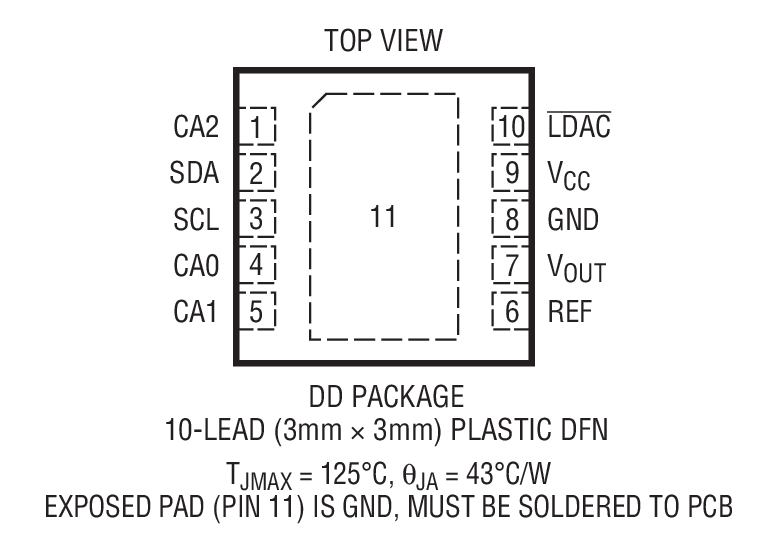

  • 纤巧型 (3mm x 3mm) 10 引脚 DFN 封装



更多细节
show more Icon

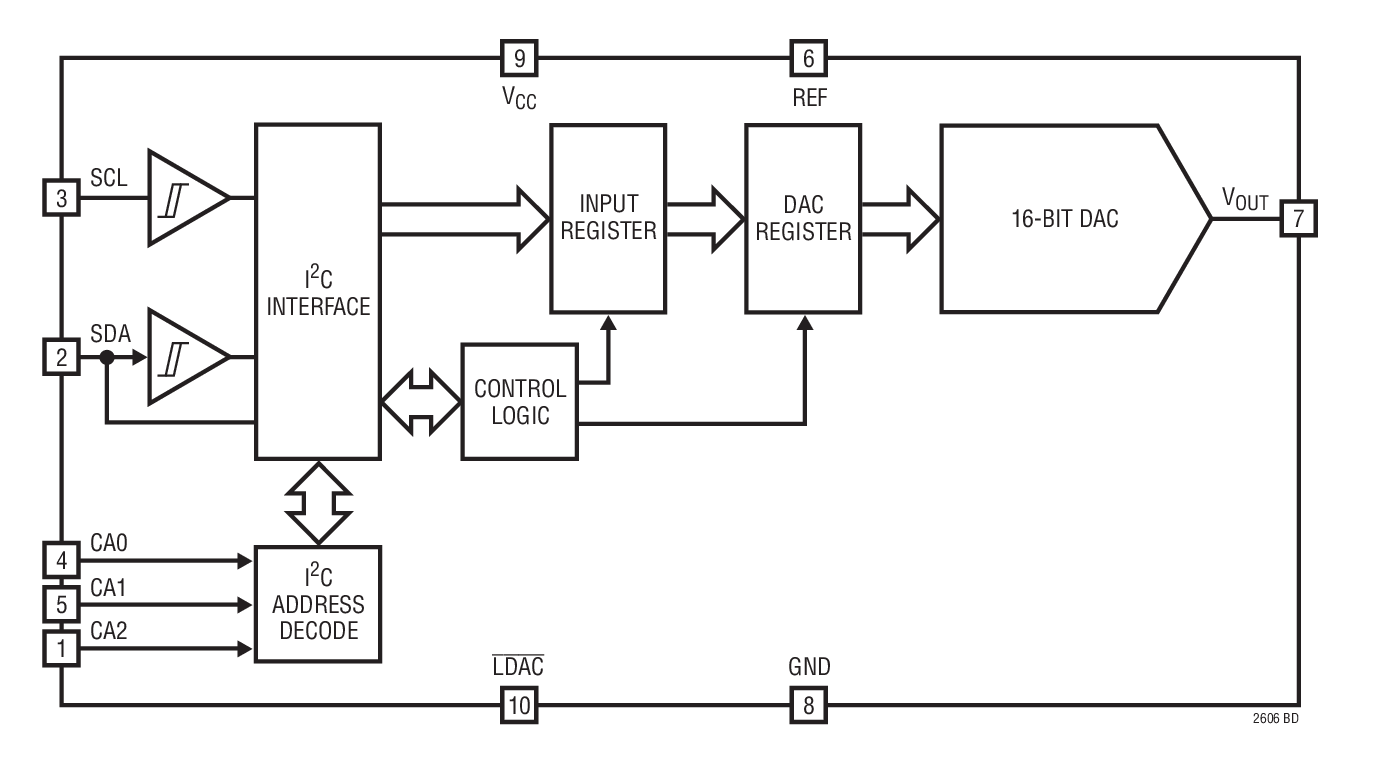

LTC®2606 / LTC2616 / LTC2626 是采用 10 引脚 DFN 封装的单通道 16、14 和 12 位、2.7V 至 5.5V 轨至轨电压输出 DAC。它们内置高性能输出缓冲器，并保证具有单调特性。

这些器件建立了 16 位和 14 位 DAC 的新型电路板密度标准，以及单电源输入、电压输出 DAC 的输出驱动和负载调节的性能标准。

这些器件采用了一个双线式 I2C 兼容型串行接口。LTC2606 / LTC2616 / LTC2626 既可工作于标准模式 (100kHz 时钟频率)，也可工作于快速模式 (400kHz 时钟频率)。它们还具有一个异步 DAC 更新引脚 (LDAC)。

LTC2606 / LTC2616 / LTC2626 采用了一个上电复位电路。在上电期间，电压输出升高不大于零标度以上 10mV；在上电之后，它们维持在零标度上，直到出现一个有效的写和更新操作为止。该上电复位电路把 LTC2606-1 / LTC2616-1 / LTC2626-1 复位至中间标度。电压输出维持在中间标度上，直到出现一个有效的写和更新操作为止。




Applications

  • 移动通信
  • 过程控制和工业自动化
  • 仪表
  • 自动测试设备
Show More Arrow image
file 查看数据手册
Documentation 查看所有文档
Linduino LTC2607 Linduino Header File Download 10.00KB Linduino LTC2607 Linduino .CPP File Download 6.00KB Linduino LTC2607 - DC934A Linduino .INO File Download 25.00KB
产品模型 8
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

LTC2606

文档

4
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 可靠性数据
  • 数据手册
  • 用户手册
  • 全部
    TickIcon
  • 英文
  • 日文
resetfilter

重置过滤器

数据手册

2

PDF Vector

PDF

更新 06/01/2017
英文

LTC2606/LTC2616/LTC2626: 16-/14-/12-Bit Rail-to-Rail DACs with I²C Interface Data Sheet

打开PDF文件

redirect
707.00K
download

下载 PDF

PDF Vector

PDF

更新 03/23/2010
日文

LTC2606/LTC2616/LTC2626: 16 ／ 14 ／ 12 ビット・レール・トゥ・レール DAC I2C インタフェース付き データシート

打开PDF文件

redirect
2.00M
download

下载 PDF

可靠性数据

1

PDF Vector

PDF

更新 03/22/2018
英文
R461 Reliability Data redirect icon

31.35 K

download

下载 PDF

用户手册

1

PDF Vector

PDF

更新 05/24/2013
英文
DC812A - Demo Manual redirect icon

610.00K

download

下载 PDF

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

产品选型卡 3

Voltage Output DACs
DAC Selector Card
PWM to DC in One Cycle

新闻 1

具有 I2C 接口、采用纤巧型 3mm2 封装的 16 位单调 VOUT DAC

视频

1

Thumbnail Image

视频

2022-09-21

01:06

Easily Connect Sensors with ADI's Robust Industrial Signal Chains

了解更多
更多 Arrow image

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
LTC2606CDD#PBF 10-Lead DFN (3mm x 3mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC2606CDD#TRPBF 10-Lead DFN (3mm x 3mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC2606CDD-1#PBF 10-Lead DFN (3mm x 3mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC2606CDD-1#TRPBF 10-Lead DFN (3mm x 3mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC2606IDD#PBF 10-Lead DFN (3mm x 3mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC2606IDD#TRPBF 10-Lead DFN (3mm x 3mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC2606IDD-1#PBF 10-Lead DFN (3mm x 3mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC2606IDD-1#TRPBF 10-Lead DFN (3mm x 3mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

软件和型号相关生态系统

部分模型 产品周期 描述

I²C 隔离器1
LTM2883
popup image
Cart

量产

具可调 ±12.5V 和 5V 稳定电源的 SPI / 数字或 I2C μModule 隔离器

串行总线缓冲器、扩展器和加速度计1
LTC4316
popup image
Cart

量产

单通道 I2C / SMBus 地址转换器

找不到您所需的软件或驱动?

申请驱动/软件

评估套件 1

评估套件1

evaluation kit item images

DC812A

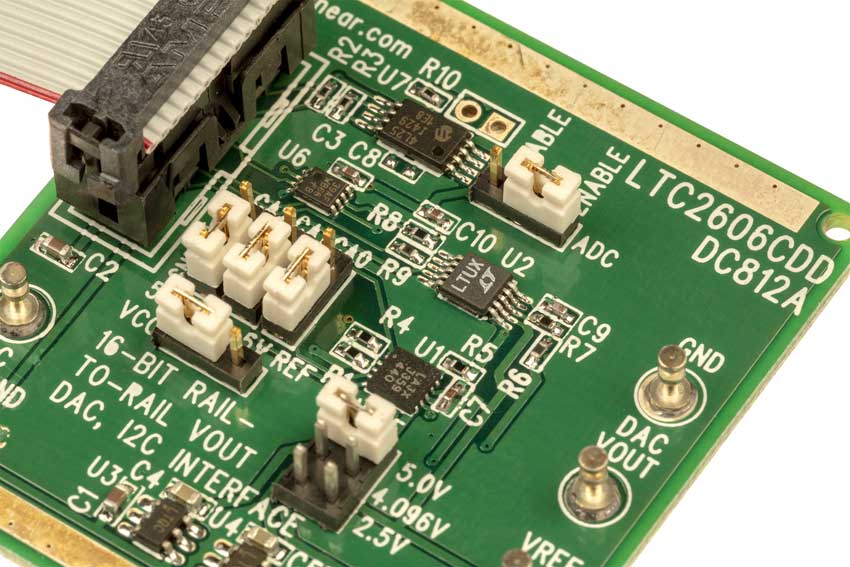

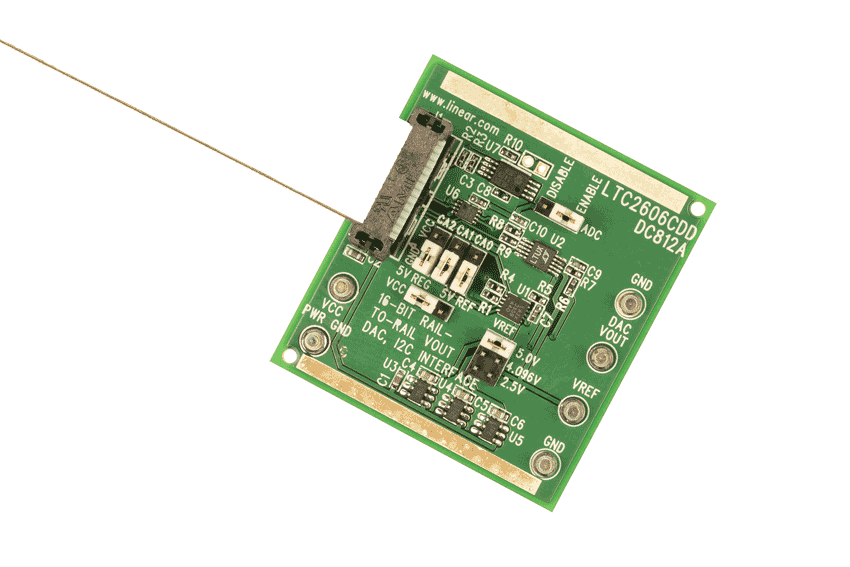

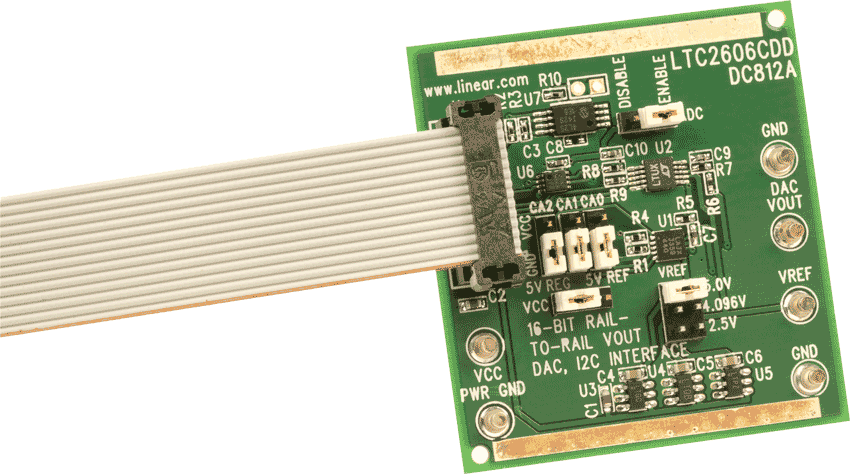

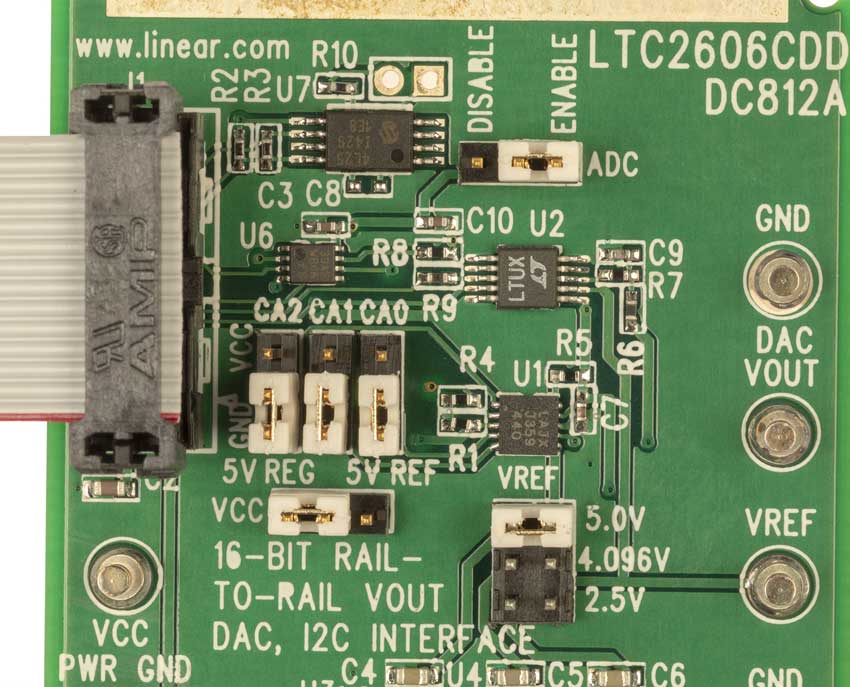

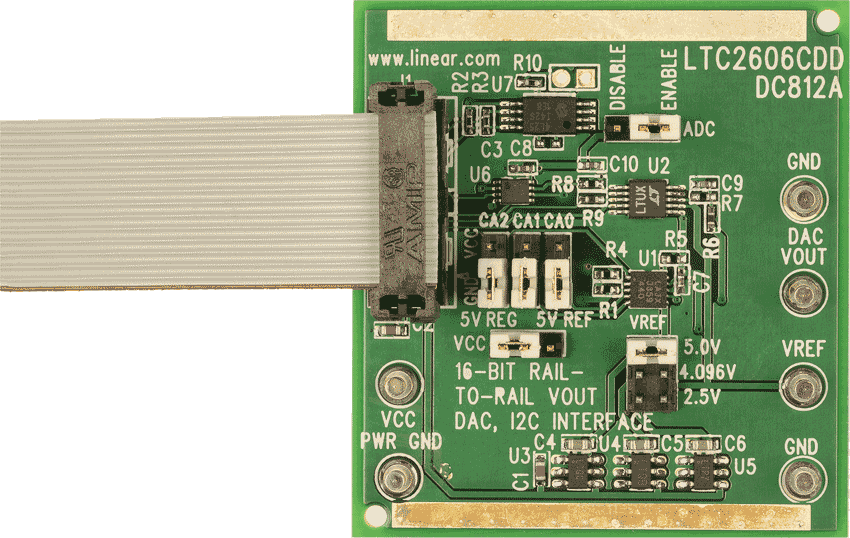

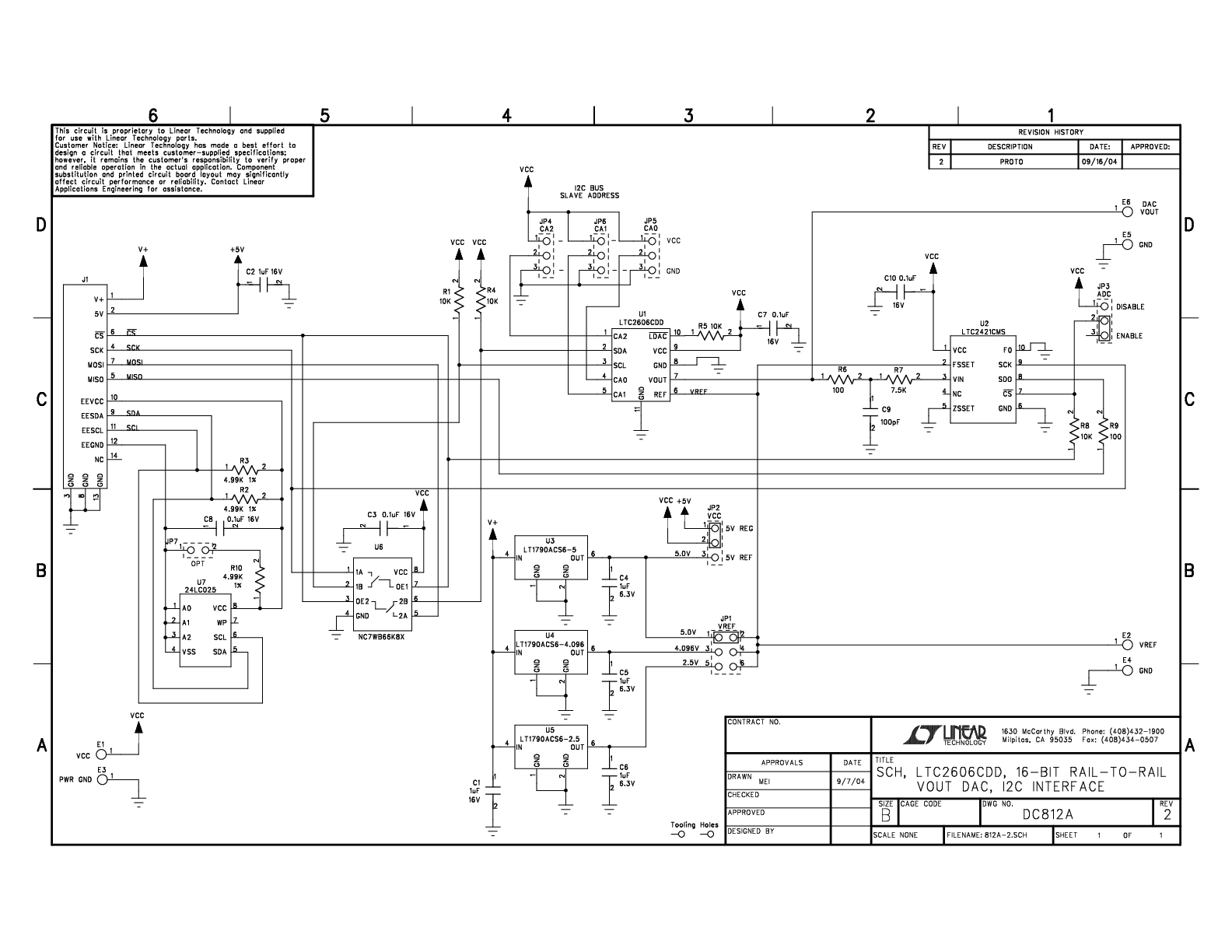

LTC2606 16位、I2C VOUT DAC演示板（需要DC590）
