AD4030-24

24 位、2 MSPS、SAR ADC

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
特性
  • 高性能
    • 吞吐量:2 MSPS (AD4030-24) 或 500 kSPS (AD4032-24) 选项
    • 积分非线性:从 −40°C to +125°C,最大值为 ±0.9 ppm
    • SNR:108.4 dB(典型值)
    • 总谐波失真:−127 dB(典型值)
    • NSD−169 dBFS/Hz (典型值)
  • 低功耗
    • 2 MSPS 时为 30 mW
    • 500 kSPS时为 10 mW
    • 10 kSPS 时为 3 mW
  • 易驱动功能降低系统复杂性
    • 低 1.2μ直流输入的输入电流
    • 宽输入共模电压范围:−(1/128) × VREF 至 +(129/128) × VREF
  • 灵活的外部基准电压源范围:4.096 V 至 5 V
    • 具有 2 μF 旁路电容器的精确集成基准缓冲区
  • 具有高达 216 次抽取的可编程块平均滤波器
    • 将样本分辨率扩展至 30 位
    • 超量程和同步位
  • Flexi-SPI 数字接口
    • 1、2 或 4 个 SDO 通道允许较慢的 SCK
    • 回声时钟模式简化了数字隔离器的使用
    • 与 1.2 V 至 1.8 V 逻辑兼容
  • 7 mm × 7 mm、64 球 CSP_BGA 封装,带有内部电源和参考电容器,有助于减少系统尺寸
更多细节
show more Icon

AD4030-24/AD4032-24分别是2 MSPS或500 kSPS逐次逼近寄存器(SAR)模数转换器(ADC),具有Easy Drive特性。AD4030-24/AD4032-24具有保证最大±0.9 ppm的积分非线性(INL)和24位无失码,在−40°C至+125°C时可实现出色的精度。图1显示了AD4030-24/AD4032-24的功能架构。

低漂移、内部精密基准电压源缓冲器简化了与其他系统电路的基准电压共用。使用5V基准电压源时,AD4030-24/AD4032-24提供109 dB的典型动态范围。低噪底支持需要较小增益和较低功耗的信号链。具有可编程抽取率的模块平均滤波器可将动态范围提高至高达155.5 dB。宽差分输入和共模范围使输入可以在未饱和的情况下使用整个±VREF范围,从而简化信号调理要求和系统校准。轻松驱动模拟输入具有改善的建立特性,可提供广泛的AD4030-24/AD4032-24兼容型模拟前端元件选择。支持单端和差分信号。

灵活的多功能Flexi-SPI串行外设接口(SPI)简化了主机处理器和ADC集成。宽数据时钟窗口、多个SDO通道和可选双数据速率(DDR)数据时钟可将串行时钟降至10 MHz,同时在2 MSPS或500 kSPS的采样速率下工作。回波时钟模式和ADC主机时钟模式放宽了时序要求并简化了数字隔离器的使用。

AD4030-24/AD4032-24的7 mm × 7 mm、64引脚CSP_BGA封装集成了所有关键电源和基准旁路电容,缩小了尺寸,减少了系统元件数,同时降低了对电路板布局的敏感性。

应用

  • 自动测试设备
  • 数字控制环路
  • 医疗仪器
  • 地震学
  • 半导体制造
  • 科学仪器

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

视频

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
AD4030-24BBCZ
  • HTML
  • HTML
AD4030-24BBCZ-RL
  • HTML
  • HTML
软件和型号相关生态系统

软件和型号相关生态系统


Precision Toolbox for MATLAB
Info:False

The Precision Toolbox is an evaluation software, made available in MATLAB, that allows configuring and capturing data with ADI’s precision data converters. To get started evaluating with the Precision Toolbox:

Step 1: Setup the evaluation hardware as described in the hardware setup guide.

Step 2: Install the Precision Toolbox and its dependencies. Refer to the Precision Toolbox wiki.

找不到您所需的软件或驱动?

申请驱动/软件
评估套件

评估套件 1

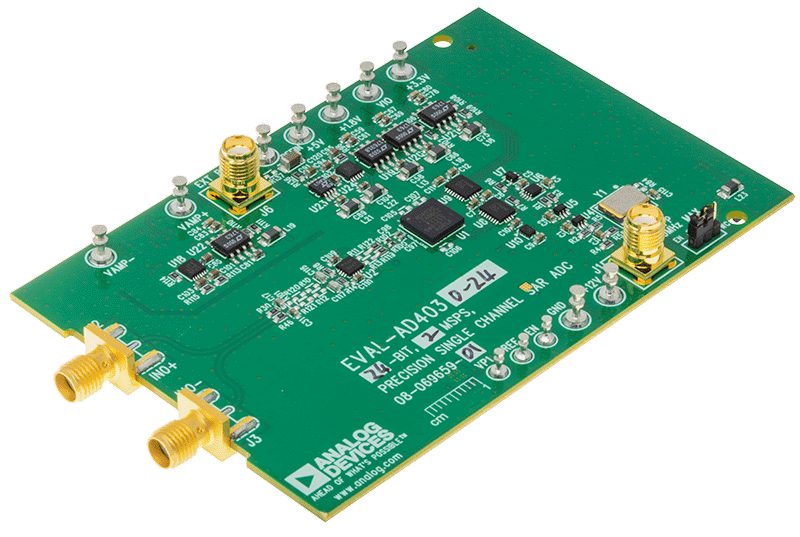

reference details image

EVAL-AD4030-24

AD4030-24 评估板,精密单通道 24 位 SAR ADC

zoom

EVAL-AD4030-24

AD4030-24 评估板,精密单通道 24 位 SAR ADC

AD4030-24 评估板,精密单通道 24 位 SAR ADC

特性和优点

  • 板载基准电压源、时钟源和 ADC 驱动器
  • 通用模拟信号调理电路
  • FMC-LPC 系统板连接器
  • 用于配置和数据分析(时域和频域)的 ACE PC 软件
  • 与其他现成的控制器板兼容

产品详情

EVAL-AD4030-24FMCZ 评估板可快速轻松地评估 AD4030 系列 24 位精度逐次逼近寄存器 (SAR) 模数转换器 (ADC)。

AD4030-24  是一款低功耗、24 位精度的 SAR ADC,支持高达 2 MSPS。该评估板展示了 AD4030-24 的性能,并为各种系统应用提供了可配置的模拟前端 (AFE)。

EVAL-AD4030-24FMCZ 评估板设计用于与 Digilent ZedBoard一起使用。ZedBoard 用于控制数据捕获和缓冲。评估板通过现场可编程门阵列 (FPGA) 夹层卡 (FMC) 低引脚数 (LPC) 连接器连接到 ZedBoard 板。ZedBoard 托管 Xilinx Zynq7000 SoC,它具有两个处理器内核和可编程 FPGA 架构。ZedBoard 通过 USB 连接到 PC。

评估板包括:

  • 一种高精度缓冲带隙 5 伏基准 (LTC6655)。
  • 为 AD4030-24 提供信号调节和驱动的模拟前端 (AFE)。AFE 可配置为使用双缓冲器配置中的 ADA4896-2 或全差分放大器 ADA4945-1。
  • 一个可选的 100 MHz 时钟源,为 FPGA 和 ADC 提供参考时钟。
  • 完整的电源解决方案,通过 FMC 连接器从 ZedBoard 提供的 12 伏电源提供所有必要的电压轨。

这些产品的完整描述可在其各自的数据表中找到,使用评估板时应查阅这些数据表。
