製品概要

機能と利点

  • Virtex-7 FPGAに基づく
  • 1つのFMC-HPCコネクタ
  • 10個の13.1Gbpsトランシーバーをサポート
  • 2つのDDR3-1866 DIMM
  • シンプルなUSB ポート・インターフェース（2.0）



製品概要

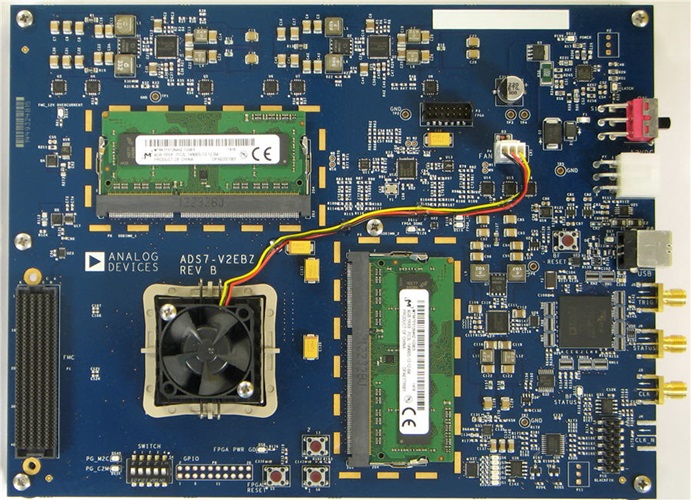

ADS7-V2評価用ボードは、アナログ・デバイセズの高速A/Dコンバータ、D/Aコンバータ、およびビット・レートが最大13.1GbpsのJESD204Bに準拠したトランシーバーの評価をサポートするために開発されました。以下のQuick Start Wikiサイトに、プラットフォームの概要が記載されています。更に、ボードの各使用例に独自のセクションがあります（例：高速A/Dコンバータの評価にADS7-V2を使用）。ADS7-V2は、特定のアナログ・デバイセズの評価用ボードのみでの使用を意図しています。開発プラットフォームとしての使用は意図しておらず、スタンドアロン動作はサポートしていません。FPGA開発キットについては、Xilinx社および当社認定の販売代理店にお問い合わせください。

マーケット＆テクノロジー

対象となる製品

関連資料

  • すべてを表示 (1)
  • ユーザ・ガイド (1)
    • Document Type

    ハードウェア (47)

    対応する製品評価用ボード

    高速データ・キャプチャ・ボードおよびDPGコントローラ・ボードは、ユーザの評価環境の一部として、アナログ・デバイセズの様々なコンポーネント評価用ボードと共に使用できるよう設計されています。以下の評価用ボードが、高速データ・キャプチャ・ボードとDPGコントローラ・ボードに対応しています。

    注：ADSxコントローラ・ボードがサポートする最大トランシーバー・ビットレートは、それぞれ異なります。ご使用のアプリケーションでのJESD204Bリンクの最大レーンレートに応じて、コントローラ・ボードを選択してください。レーンレートは、コンバータの目標データレートによって決まります。また、最大データレートを実現したい場合は、製品評価用ボードをサポートする最高速のADSxコントローラ・ボードをご使用ください。
