AD9122

製造中

D/Aコンバータ、16ビット、1200MSPS、デュアル、TxDAC+®

データシート (Rev. C) 製品セレクション・テーブル
Viewing:
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。

製品情報

  • 柔軟なLVDSはワード、バイトまたはニブル負荷とインターフェース可能
  • シングル・キャリアW-CDMA ACLR＝82dBc＠122.88MHz IF
  • アナログ出力：8.7mA～31.7mA、RL＝25Ω～50Ωで調整可能
  • 従来にない2× / 4× / 8×のインターポーレータ / コンプレックス変調のため、キャリアはDAC帯域幅内のどこにでも設定可能
  • サイドバンド圧縮のためのデジタル・ゲインおよび位相調整
  • マルチ・チップの同期されたインターフェース
  • 詳細はデータシートをご参照ください。
AD9122-EPは、防衛および宇宙航空アプリケーション（AQEC）をサポートします。
  • AD9122-EPのデータシート（pdf)はこちらからダウンロードできます。
  • ミリタリ温度範囲：−55°C ～+105°C
  • 製造ベースラインにて制御
  • 組み立て/テストは同一工場
  • 製造工場は一箇所に限定
  • PCN（製品変更通知）を強化
  • 品質データは要求に応じて入手可能
  • DSCC図面番号：V62/12654
AD9122
D/Aコンバータ、16ビット、1200MSPS、デュアル、TxDAC+®
AD9122 Functional Block Diagram
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 3

ユーザ・ガイド 1

アプリケーション・ノート 4

技術記事 1

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

FPGA/HDL 1

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
オペアンプ（OPアンプ） 2
AD8022
製造中 オペアンプ、デュアル、ローノイズ、高速
ADA4841-2
製造中 オペアンプ、デュアル、レールtoレール出力、低消費電力、低ノイズ、低歪み
クロックIC 6
AD9510
新規設計に推奨 クロック分配器、1.2 GHz、PLL内蔵、分周器内蔵、遅延調整、8出力
AD9511
新規設計に推奨 クロック分配器、800MHz、PLL内蔵、分周器内蔵、遅延調整、5出力
AD9512
新規設計に推奨 2つの1.6GHz入力、分周器、遅延調整機能、5つの出力を備えた1.2GHzクロック分配IC
AD9513
新規設計に推奨 クロック分配IC、800 MHz、分周機能、遅延調整機能、3出力
AD9514
新規設計に推奨 クロック分配IC、1.6GHz、分周器、遅延調整、3出力
AD9515
新規設計に推奨 1.6 GHZクロック分配IC、ドライバ、遅延調整、2出力
変調器 ＆ 復調器 15
ADRF6701
製造中止 直交変調器、400 MHz～1,250 MHz、フラクショナル-N・PLLおよびVCO内蔵（750 MHz～1,150 MHz）
ADRF6702
最終販売 直交変調器、1,200 MHz～2,400 MHz、フラクショナルN・PLL（1550MHz～2150MHz）およびVCO内蔵
ADRF6703
製造中止 直交変調器、1550MHz～2650MHz、フラクショナルN・PLL（2100MHz～2600MHz）およびVCO内蔵
ADRF6704
製造中止 直交変調器、2,050 MHz～3,000 MHz、フラクショナル-N・PLLおよびVCO内蔵（2,500 MHz～2,900 MHz）
AD8345
製造中 RF / IF直交変調器、140MHz～1GHz、低いLO駆動レベルで動作
AD8346
製造中 ダイレクト・コンバージョン直交変調器、2.5GHz
AD8349
製造中 ダイレクト・アップコンバージョン直交変調器、700MHz～2.7GHz
ADL5370
製造中 直交変調器、300～1000MHz
ADL5371
新規設計に推奨 直交変調器、500～1500MHz
ADL5372
製造中 直交変調器、1500～2500MHz
ADL5373
製造中 直交変調器、2300～3000MHz
ADL5374
製造中止 直交変調器、3000～4000MHz
ADL5375
製造中 ブロードバンド直交変調器、400MHz～6GHz
ADL5385
新規設計に推奨 直交変調器、30～2,200MHz
ADL5386
製造中止 直交変調器、50MHz～2,200MHz、検出器 / VVA内蔵
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

ADIsimRF

ADIsimRFは使いやすいRFシグナル・チェーン計算ツールです。最大50段までのシグナル・チェーンについて、カスケード・ゲイン、ノイズ、歪み、消費電力を計算し、プロット、エクスポートが可能です。ADIsimRFには、アナログ・デバイセズのRFおよびミックスド・シグナル部品のデバイス・モデルの広範なデータ・ベースも含まれています。

ツールを開く

IBISモデル 1

LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

eval board
schematic 1
schematic 2
schematic 3
schematic 4
schematic 5
EVAL-AD9122

AD9122 Evaluation Board

今すぐ購入 詳細を表示

機能と利点

  • Full featured evaluation board for the AD9122
  • Includes options to evaluate:
    • DAC only (Two DAC output)
    • DAC and ADL537X quadrature modulator
  • USB interface for configuration
  • Internal or external power supply regulation
  • Data pattern generator and SPI software interfaces

製品詳細

This page contains evaluation board documentation and ordering information for evaluating the AD9122.

The AD9122 evaluation board, AD9122-M5375-EBZ, has the ADL5375 modulator on-board. To operate the evaluation boards, the user must apply power, a clock source, a digital data source, and be able to observe the DAC output on either a spectrum analyzer or an oscilloscope. The evaluation board comes with software which are ACE (Analysis | Control | Evaluation) and DPG Downloader Lite software that allows the user to program the SPI port. Via the SPI port, the DUT and clock circuitry can be programmed into any of its various operating modes.

eval board
schematic 6
schematic 7
schematic 8
schematic 9
schematic 10
schematic 11
SDP-H1

高速コントローラ・ボード

今すぐ購入 詳細を表示

機能と利点

  • Xilinx® Spartan 6
  • FMCロー・ピン・カウント（LPC）コネクタ1個
  • LVDSおよびシングル・エンドのLVCMOS信号処理
  • DDR2
  • JTAGヘッダ
  • BlackfinプロセッサADSP-BF527
  • 小フットプリントの120ピン・コネクタ1個
  • 設定可能なペリフェラル・インターフェースSPI、SPORT、I2C、GPIO、非同期並列、PPI、タイマー
  • USB 2.0によるPCとのインターフェース

製品詳細

SDP-H1は、システム・デモンストレーション・プラットフォーム（SDP）用の高速コントローラ・ボードです。SDP-H1は、USB 2.0ハイ・スピード・ポートを介してPCと接続可能な、Xilinx® Spartan 6およびADSP-BF527プロセッサを備えています。コントローラ・ボードを使用することで、USBを介してPCからドータ・ボードでの設定およびデータのキャプチャが可能となります。

SDP-H1には、完全差動LVDSおよびシングル・エンドLVCMOSをサポートするFMCロー・ピン・カウント（LPC）コネクタがあります。また、SDP-Bには120ピン・コネクタもあり、Blackfinプロセッサのペリフェラルに接続されます。このコネクタは、取り付けたドータ・ボードに対して、設定可能なシリアル、パラレルI2CとSPI、およびGPIO通信ラインを提供します。取り付けたドータ・ボードを制御するPC側のソフトウェア・アプリケーションは、ドータの製品評価用ボードまたはCircuits from the Lab®リファレンス回路ごとに提供されています

システム・デモンストレーション・プラットフォームは、コントローラ・ボード、インターポーザ・ボード、ドータ・ボードで構成されており、アナログ・デバイセズのデバイスやリファレンス回路を簡単に低コストで評価できます。プラットフォーム全体の概要については、システム・デモンストレーション・プラットフォームのホームページwww.analog.com/sdpを参照してください。

SDP-Bを必要とする、対応可能な製品評価用ボードおよびCircuits from the Lab®リファレンス回路の完全なリストを参照してください。すべてのSDP-S対応ドータ・ボードはSDP-Bで使用できます。

eval board
schematic 12
AD-FMCOMMS1-EBZ

ワイヤレス通信用FPGAメザニン・カード

今すぐ購入 詳細を表示

機能と利点

  • 回路図、レイアウト、部品表、ガーバー・ファイル、HDL、Linux®ドライバ、IIOオシロスコープ、VisualANALOGを含む
  • FMC互換のフォーム・ファクタ
  • FMCコネクタから給電
  • 完全同期機能を備えた、ADC用チャンネル1つとDAC用チャンネル1つを装備

製品詳細

このボードの注文受付は終了しています。

AD-FMCOMMS1-EBZは、新世代の高速データ・コンバータをご紹介するために設計された、高速アナログ・モジュールです。AD-FMCOMMS1-EBZは、FPGAベースの計算集中型無線アプリケーションに幅広く対応するアナログ・フロントエンドを提供します。

AD-FMCOMMS1-EBZは、調査／研究／産業／防衛アプリケーションに幅広く対応する、アナログ・フロントエンド用ハードウェア・プラットフォームです。AD-FMCOMMS1-EBZは、400MHz～4GHzのRFアプリケーションに対応します。モジュールは幅広い周波数に合わせてソフトウェアからカスタマイズ可能で、ハードウェアを変更することなく、GPSまたはIEEE 1588との同期、MIMO構成のためのオプションを提供します。

Xilinx ZYNQ®ソフトウェア無線キットと組み合わせると、AD-FMCOMMS1-EBZはベースバンドからRFまでの物理層で、多彩なワイヤレス通信機能を提供できるようになります。最大4GBのフラッシュ・ストレージ容量、512MBのRAM、ギガビット・イーサネット・インターフェース（ベース・プラットフォームにより異なる）、AD-FMCOMMS1-EBZ用Linuxイメージなど、必要なものが全て揃っているため、簡単に使い始められます。このプラットフォームは、多くのアプリケーションやデータのストリーミングに対応できるだけの十分な柔軟性と、伝送されたRFデータを分析するための標準的なウェブ・インターフェースを提供します。

アプリケーション

  • 電子テスト／計測用装置
  • 汎用ソフトウェア無線
  • レーダー・システム
  • 超広帯域衛星レシーバー
  • ポイントtoポイント通信システム

eval board
schematic 13
ADS7-V2EBZ

FPGAベースのデータ・キャプチャ・キット

今すぐ購入 詳細を表示

機能と利点

  • Virtex-7 FPGAに基づく
  • 1つのFMC-HPCコネクタ
  • 10個の13.1Gbpsトランシーバーをサポート
  • 2つのDDR3-1866 DIMM
  • シンプルなUSB ポート・インターフェース（2.0）



製品詳細

ADS7-V2評価用ボードは、アナログ・デバイセズの高速A/Dコンバータ、D/Aコンバータ、およびビット・レートが最大13.1GbpsのJESD204Bに準拠したトランシーバーの評価をサポートするために開発されました。以下のQuick Start Wikiサイトに、プラットフォームの概要が記載されています。更に、ボードの各使用例に独自のセクションがあります（例：高速A/Dコンバータの評価にADS7-V2を使用）。ADS7-V2は、特定のアナログ・デバイセズの評価用ボードのみでの使用を意図しています。開発プラットフォームとしての使用は意図しておらず、スタンドアロン動作はサポートしていません。FPGA開発キットについては、Xilinx社および当社認定の販売代理店にお問い合わせください。

EVAL-AD9122
AD9122 Evaluation Board

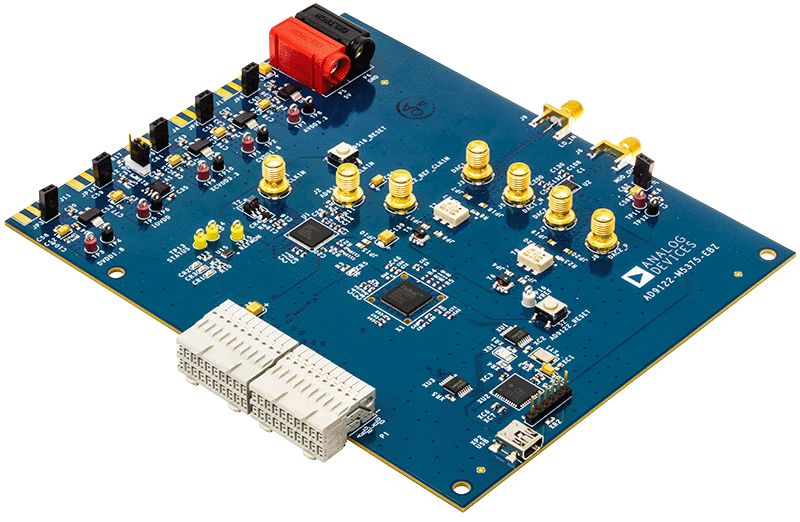

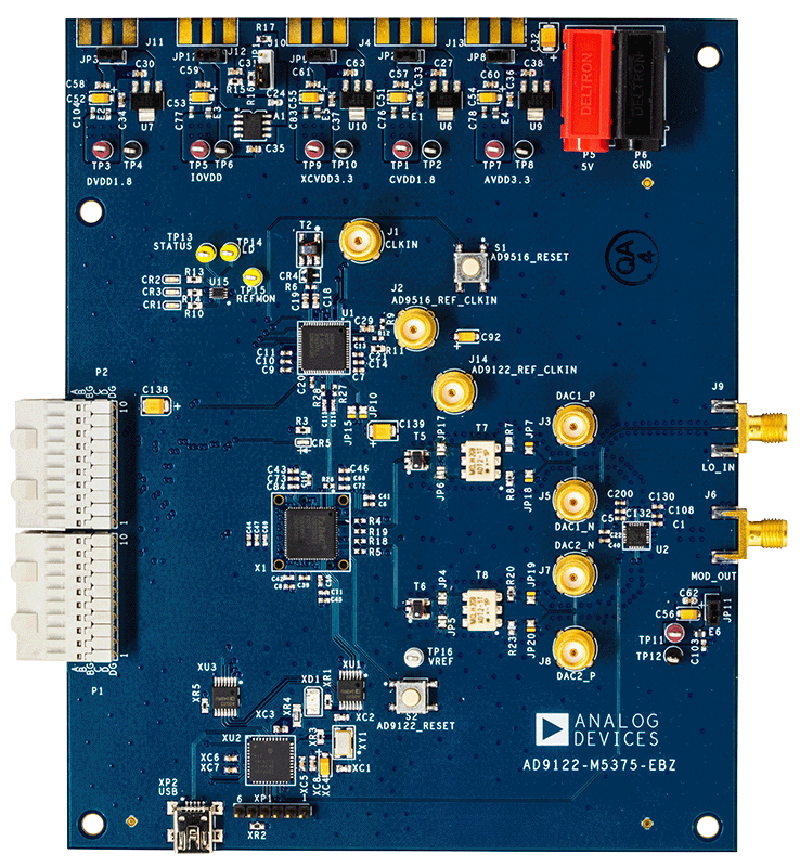

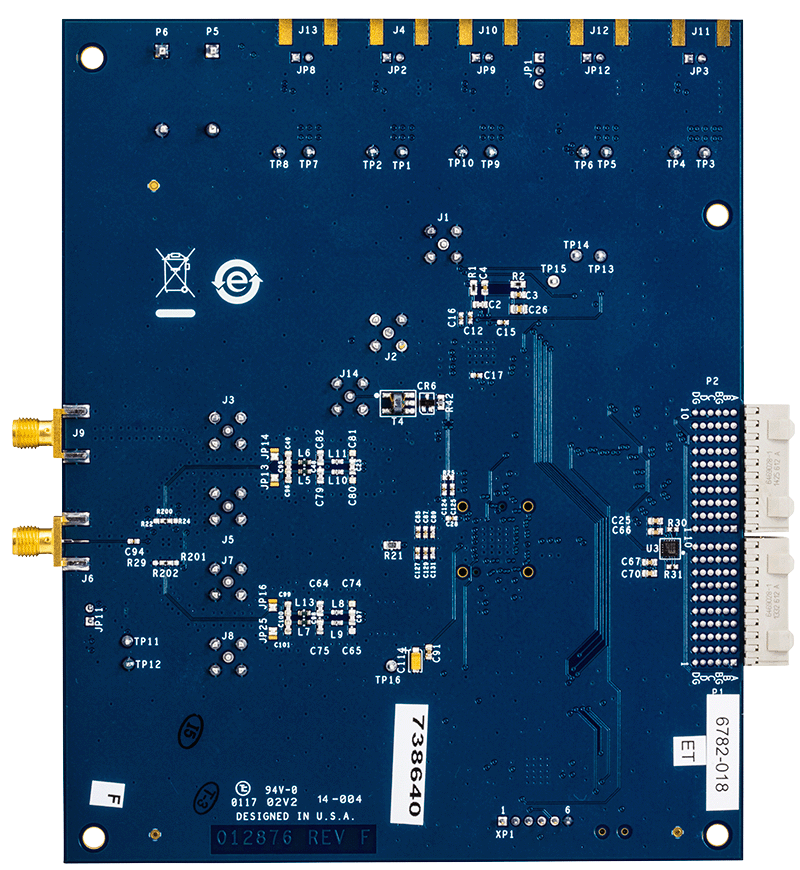

AD9122-M5375-EBZ Evaluation Board - Top View AD9122-M5375-EBZ Evaluation Board - Bottom View AD9122-M5375-EBZ Evaluation Board AD9122-M5375-EBZ Kit with SDP-H1 - Top View AD9122-M5375-EBZ Kit with ADS7-V2EBZ - Top View
SDP-H1
高速コントローラ・ボード
SDP-H1 - Angle View SDP-H1 - Top View SDP-H1 - Bottom View SDP-H1 (Group) SDP-H1 (Group) SDP-H1 (Group)
AD-FMCOMMS1-EBZ
ワイヤレス通信用FPGAメザニン・カード
AD-FMCOMMS1-EBZ Block Diagram
ADS7-V2EBZ
FPGAベースのデータ・キャプチャ・キット
ADS7-V2EBZ

リファレンス・デザイン

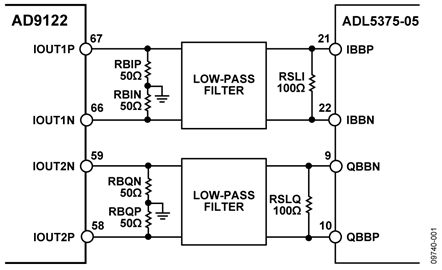

Interface Between the AD9122 and ADL5375-05 with 50 Ω Resistors to Ground
Interface Between the AD9122 and ADL5375-05 with 50 Ω Resistors to Ground
CN0205 Circuits from the Lab®

I/Q 変調器 ADL5375 とデュアル・チャンネル 1.2GSPS 高速 DAC AD9122 間のインターフェース ※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。

詳細なリファレンス・デザインを表示

機能と利点

  • ハイスピード DAC と I/Q 変調器インターフェース
  • 要ゼロIF周波数
  • デュアル DAC がレベルシフトするための共通のバイアスを提供
CN0205
I/Q 変調器 ADL5375 とデュアル・チャンネル 1.2GSPS 高速 DAC AD9122 間のインターフェース ※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。
Interface Between the AD9122 and ADL5375-05 with 50 Ω Resistors to Ground
