製品概要
機能と利点
- 1.6GHz差動クロック入力
- 3つのプログラマブル分周器
- 1～32の整数に対応
- 位相選択で出力間の遅延粗調整を実現
- 2つの独立した1.6GHz LVPECLクロック出力
- LVPECL加法的広帯域出力ジッタ、225fs rms
- 独立した1つのLVDS/CMOS出力（800MHz/250MHz）
- LVDS/CMOS加法的広帯域出力ジッタ（300fs rms/290fs rms）
- 最大10nsの遅延
- デバイスを4レベルのロジック・ピンで設定
- 省スペース、32ピンLFCSP
製品概要
AD9514はマルチ出力クロック分配ICであり、データ・コンバータの性能を最大限に引き出すために低ジッタと低位相ノイズに重点を置いて設計されています。位相ノイズ／ジッタ条件の厳しいその他のアプリケーションでも、このデバイスの利点を活用できます。

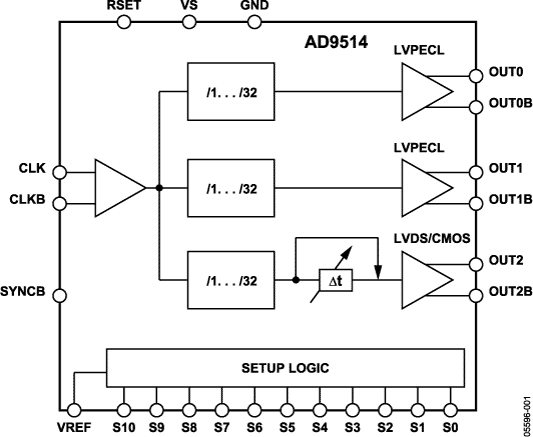

独立した3つのクロック出力があり、2つはLVPECL出力、もう1つの出力はLVDSまたはCMOSレベルに設定できます。LVPECL出力は最大1.6GHzまで動作します。3つ目の出力はLVDSモードで800MHzまで、CMOSモードで250MHzまで動作します。
それぞれの出力にはプログラマブルな分周器があり、分周率を1～32の整数値を選択して設定できます。分周器の位相選択機能によって、1つのクロック出力の位相を他のクロック出力に関係付けて設定できます。この位相選択はタイミングの粗調整になります。
LVDS/CMOS出力には、3つの選択可能なフルスケール遅延値（1.5ns、5ns、10ns）による遅延機能があります。それぞれ16ステップの微調整が可能です。
AD9514には、動作／設定用のコントローラを外付けする必要はありません。4レベルのロジックを使って11ピン（S0～S10）でプログラムします。プログラム・ピンは、内部で⅓VSにバイアスされます。VREFピンは⅔VSのレベルを提供し、VS（3.3V）とGND（0V）は他の2つのロジック・レベルを提供します。
AD9514はデータ・コンバータ用のクロック・アプリケーションに最適であり、ピコ秒以下のジッタを持つエンコード信号でコンバータの最大性能を発揮します。
AD9514は32ピンのLFCSPパッケージで提供しており、3.3V単電源で動作します。温度範囲は、－40℃～＋85℃です。
アプリケーション
- 低ジッタ、低位相ノイズのクロック分配
- 高速ADC、DAC、DDS、DDC、DUC、MxFE用クロック
- 高性能無線トランシーバ
- 高性能計測器
- 広帯域インフラストラクチャ
- ATE
製品カテゴリ
マーケット＆テクノロジー
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。
