AD9152

D/Aコンバータ、デュアル、16ビット、2.25 GSPS、TxDAC+

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$57.78
特長
  • 最大1.125 GSPSの入力データレートをサポート
  • 独自の低スプリアス、低歪み設計
    • シングル・キャリアLTE 20 MHz帯域幅(BW)、ACLR = 77 dBc @ 180MHz IF
    • SFDR = 72 dBc @ 150 MHz IF、-6dBFS
  • 柔軟な4レーンJESD204Bインターフェース
  • 複数チップの同期
    • 固定の遅延
    • データ生成遅延の補正
  • 1×、2×、4×、8×インターポレーション・フィルタが選択可能、
    • 低消費電力構造
  • 入力信号パワー検出
    • ダウンストリームのアナログ回路の保護のための緊急停止
  • 消費電力をさらに削減する送信イネーブル機能
  • 高性能、低ノイズのPLLクロック逓倍器
  • デジタル反転SINCフィルタとプログラマブル有限インパルス応答(FIR)フィルタ
  • 低消費電力:1223 mW @ 1.5 GSPS、1406 mW @ 2.0 GSPS (完全動作状態)
  • 露出パッド付き56ピンLFCSP

製品概要
show more Icon

AD9152はデュアル、16ビット、高ダイナミックレンジのD/Aコンバータ(DAC)で、サンプル・レートが最高2.25 GSPSなのでナイキスト周波数までのマルチキャリア生成を可能にします。DAC出力は、アナログ・デバイセズ製アナログ直交変調器(AQM)のADRF6720とシームレスにインターフェースできるように最適化されています。オプションの3線あるいは4線のシリアル・ポート・インターフェース(SPI)は、多くの内部パラメータのプログラミング / リードバックに使われます。出力フルスケール電流は、4 mA~20 mAの範囲で設定できます。AD9152は56ピンLFCSPパッケージを採用しています。AD9152はTxDAC+®ファミリーの1つです。

製品のハイライト

  1. 信号帯域幅が超広範囲なので最新の広帯域マルチバンドのワイヤレス・アプリケーションに使用可能です。
  2. 高度な低スプリアスおよび低歪みの設計技術により、ベースバンドから高い中間周波数の広帯域信号の高品質合成が可能です。
  3. JESD204Bサブクラス1の支援により、ハードウェア設計およびソフトウェア設計で複数チップの同期が簡素化されます。
  4. シリアライザ / ディシリアライザ(SERDES)のJESD204Bに準拠した4レーンインターフェース使用のデータ・インターフェース幅でピン数が少ない。
  5. プログラマブルな送信イネーブル機能を使うと、消費電力とウェークアップ時間との間のバランスを容易に設計できます。
  6. 8 mm × 8 mmフットプリントの小型パッケージ・サイズ

アプリケーション
  • ワイヤレス通信
    マルチキャリアLTE、GSM基地局
    広帯域リピーター
    ソフトウェア定義無線
  • 広帯域通信
    ポイントtoポイント・マイクロ波無線
    LMDS/MMSD
  • ダイバーシティ送信、複数入力 / 複数出力(MIMO)
  • 計測機器
  • 自動テスト装置

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$57.78

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
AD9152BCPZ
  • HTML
  • HTML
AD9152BCPZRL
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

6 14, 2021

- 20_0353

Assembly Site Transfer of Select LFCSP Products to ASE Korea

9 1, 2016

- 16_0170

AD9152 Die Revision and Data Sheet Update

AD9152BCPZ

製造中

AD9152BCPZRL

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

6 14, 2021

- 20_0353

arrow down

Assembly Site Transfer of Select LFCSP Products to ASE Korea

9 1, 2016

- 16_0170

arrow down

AD9152 Die Revision and Data Sheet Update

AD9152BCPZ

製造中

AD9152BCPZRL

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

必要なソフトウェア/ドライバが見つかりませんか?

ドライバ/ソフトウェアをリクエスト
評価用キット

評価用キット 4

reference details image

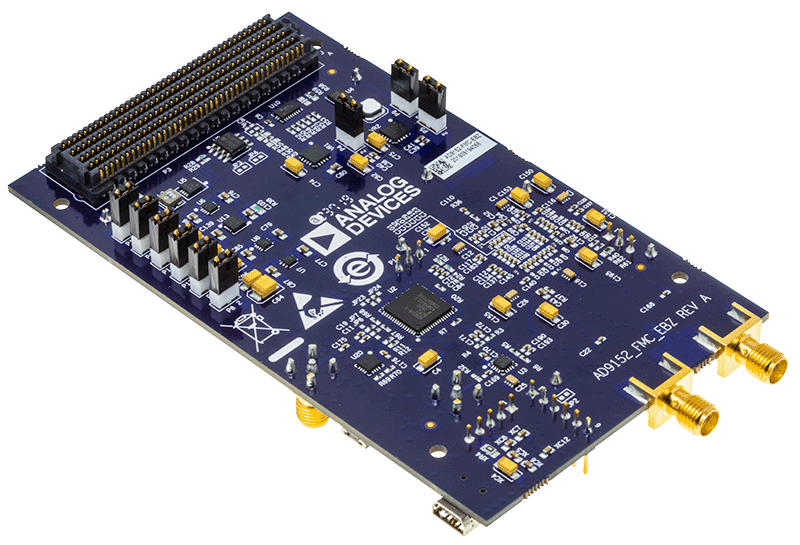

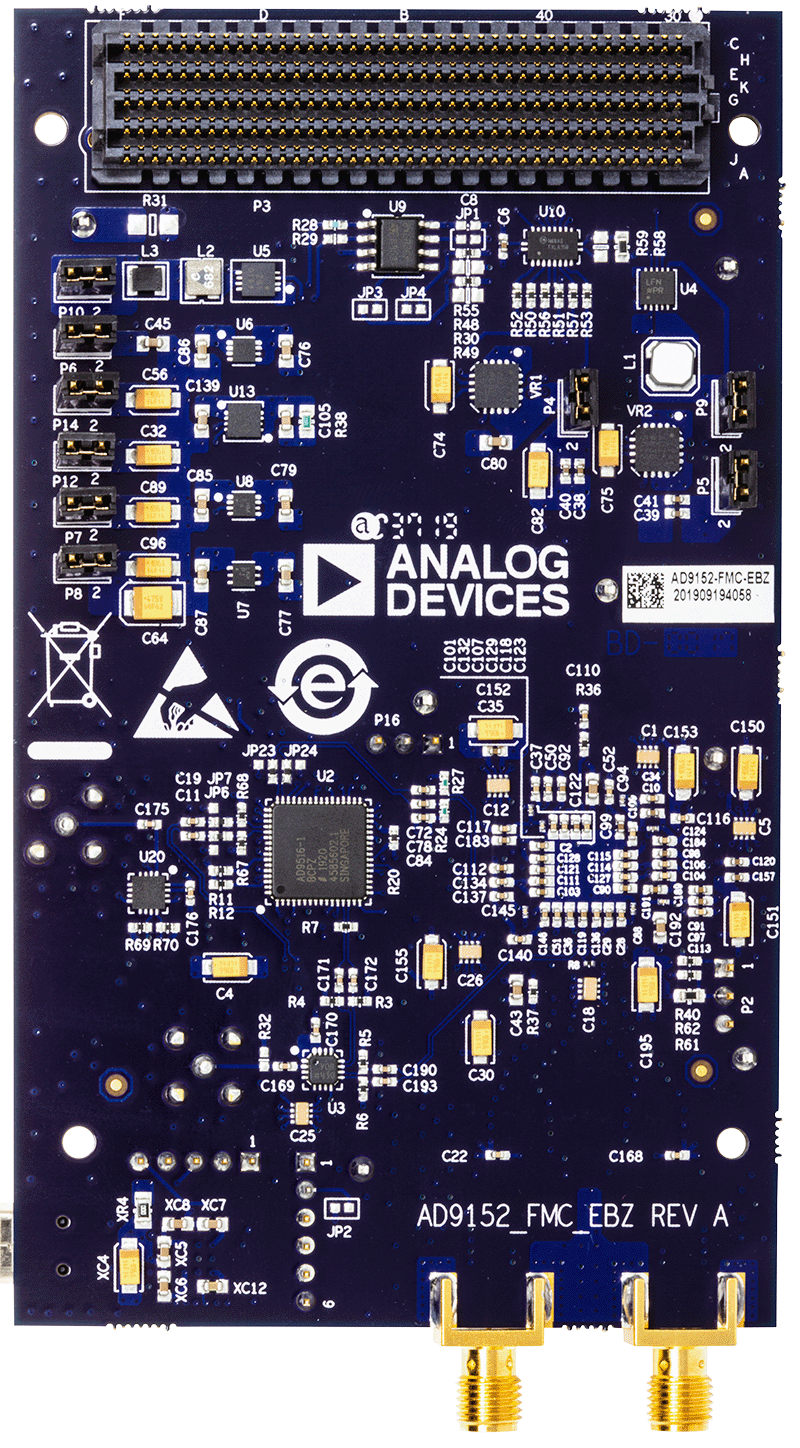

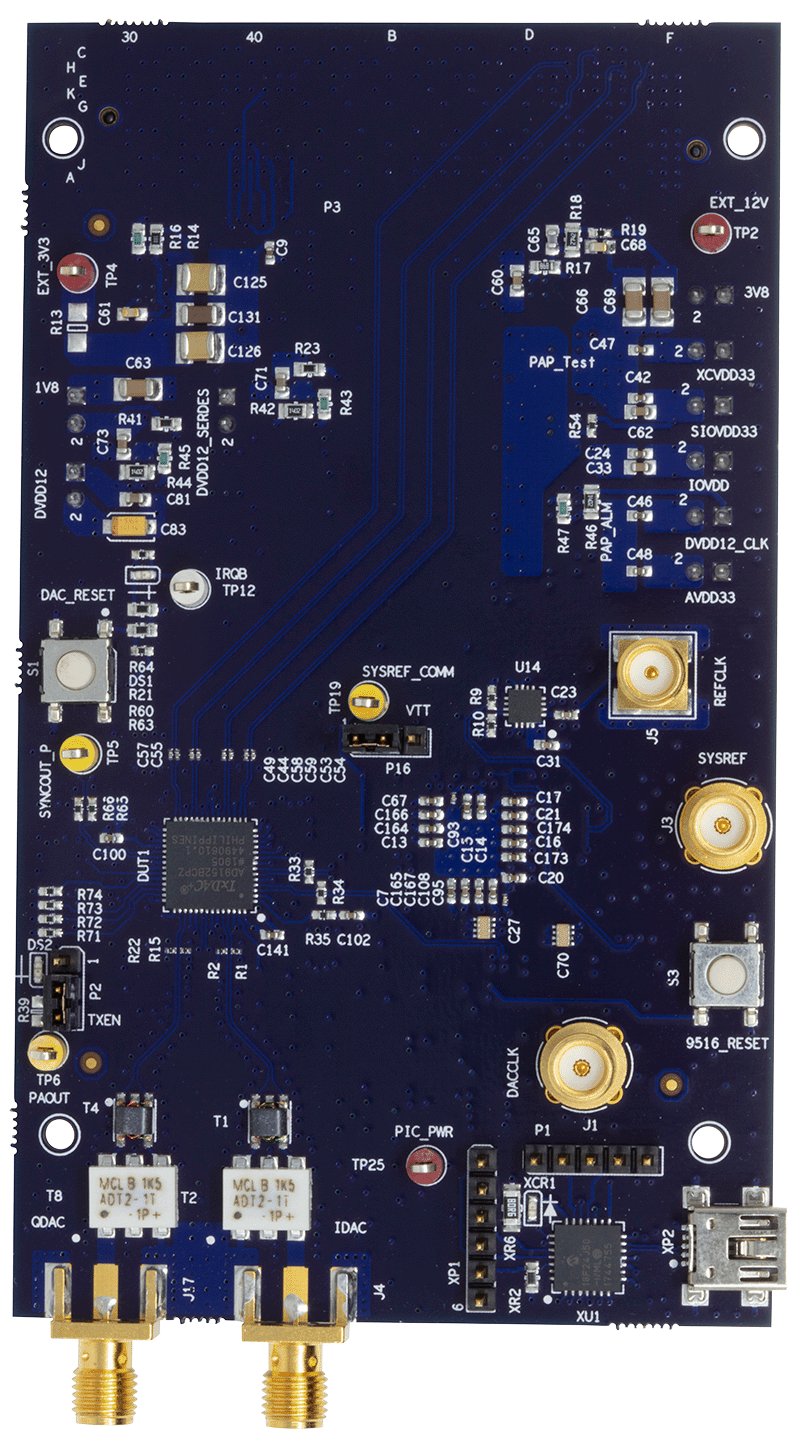

EVAL-AD9152

AD9152 Evaluation Board

zoom

EVAL-AD9152

AD9152 Evaluation Board

AD9152 Evaluation Board

製品の詳細

AD9152-EBZ (obsolete), AD9152-M6720-EBZ (obsolete) and AD9152-FMC-EBZ support the AD9152, which is a dual, 16-bit, high dynamic range digital-to-analog converter (DAC) that provides a maximum sample rate of 2.25 GSPS, permitting a multicarrier generation up to the Nyquist frequency. The DAC outputs are optimized to interface seamlessly with the ADRF6720 analog quadrature modulators (AQMs) from Analog Devices, Inc. An optional 3-wire or 4-wire serial port interface (SPI) provides for programming/readback of many internal parameters. Full-scale output current can be programmed over a range of 4 mA to 20 mA.

reference details image

EVAL-FMCDAQ3-EBZ

High speed data acquisition FMC board

zoom

EVAL-FMCDAQ3-EBZ

High speed data acquisition FMC board

High speed data acquisition FMC board

機能と利点

  • Provides two channels of ADC and two channels of DAC with full synchronization capabilities
  • FMC-compatible form factor
  • Powered from single FMC connector

製品の詳細

The AD-FMCDAQ3-EBZ module is comprised of the AD9680 dual, 14-bit, 1.25 GSPS, JESD204B ADC, the AD9152 dual, 16-bit, 2.5 GSPS, JESD204B DAC, the AD9528 clock, and power management components. It is clocked by an internally generated carrier platform via the FMC connector, comprising a completely self-contained data acquisition and signal synthesis prototyping platform. In an FMC footprint (84 mm × 69 mm), the module’s combination of wideband data conversion, clocking, and power closely approximates real-world hardware and software for system prototyping and design, with no compromise in signal chain performance.


Applications

  • Electronic test and measurement equipment
  • General-purpose software radios
  • Radar systems
  • Ultra-wideband satellite receivers
  • Signals intelligence (SIGINT)
  • Point to point communication systems
  • DOCSIS 3.0 CMTS and HFC networks
  • Multiple input/multiple output (MIMO) radios
  • Automated test equipment

reference details image

ADS8-V1EBZ

ADS8-V1評価用ボード

zoom

ADS8-V1EBZ

ADS8-V1評価用ボード

ADS8-V1評価用ボード

機能と利点

  • Xilinx Kintex Ultrascale XCKU040-3FFVA1156E FPGA。
  • 1つのFMC+コネクタ。
  • 20個の16Gbpsトランシーバーを1つのFMC+コネクタでサポート。
  • DDR4 SDRAM。
  • シンプルなUSB 3.0ポート・インターフェース。

製品の詳細

指定のアナログ・デバイセズ高速ADC評価用ボードに接続すると、ADS8-V1はデータ・アクイジション・ボードとして機能します。最高速のJESD204B A/Dコンバータをサポートするように設計されたADS8-V1のFPGAは、データ・トランスミッタのADCに対してデータ・レシーバーとして動作します。

reference details image

ADS7-V2EBZ

FPGAベースのデータ・キャプチャ・キット

zoom

ADS7-V2EBZ

FPGAベースのデータ・キャプチャ・キット

FPGAベースのデータ・キャプチャ・キット

機能と利点

  • Virtex-7 FPGAに基づく
  • 1つのFMC-HPCコネクタ
  • 10個の13.1Gbpsトランシーバーをサポート
  • 2つのDDR3-1866 DIMM
  • シンプルなUSB ポート・インターフェース(2.0)



製品の詳細

ADS7-V2評価用ボードは、アナログ・デバイセズの高速A/Dコンバータ、D/Aコンバータ、およびビット・レートが最大13.1GbpsのJESD204Bに準拠したトランシーバーの評価をサポートするために開発されました。以下のQuick Start Wikiサイトに、プラットフォームの概要が記載されています。更に、ボードの各使用例に独自のセクションがあります(例:高速A/Dコンバータの評価にADS7-V2を使用)。ADS7-V2は、特定のアナログ・デバイセズの評価用ボードのみでの使用を意図しています。開発プラットフォームとしての使用は意図しておらず、スタンドアロン動作はサポートしていません。FPGA開発キットについては、Xilinx社および当社認定の販売代理店にお問い合わせください。
ツールおよびシミュレーション

ツールおよびシミュレーション 4

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
