製品概要

機能と利点

  • パラレルLVDS(DDR)出力
  • 帯域内SFDR = 82 dBFS @ 340 MHz(500 MSPS)
  • 帯域内SNR = 67.8 dBFS @ 340 MHz(500 MSPS)
  • チャンネルあたりの全電力1.1 W @ 500 MSPS(デフォルト設定)
  • ノイズ密度 = -153 dBFS/Hz @ 500 MSPS
  • DC動作電源電圧:1.25 V、2.50 V、3.3 V
  • 柔軟な入力範囲
  • 1.46 V p-p ~ 2.06 V p-p (公称2.06 V p-p)
  • チャンネル・アイソレーション/クロストーク:95 dB
  • 効果的なAGCの実施ための振幅検出ビット
  • メインのレシーバ機能にノイズ・シェーピング再量子化器(NSR)オプション

    詳細はデータシートをご参照ください。

製品概要

AD6679は135 MHz帯域幅のミックスド・シグナル中間周波数(IF)レシーバです。このデバイスは2個の14ビット、500 MSPSのA/Dコンバータ(ADC)と4個の広帯域DDC、NSR、VDRモニタから成る各種デジタル・シグナル・プロセッサ・ブロックで構成されています。このデバイスはバッファとサンプル&ホールド回路を内蔵しており、低消費電力、小型、使い易さを考慮して設計されています。この製品は通信アプリケーションに対応するように設計されており、最大2 GHzの広帯域アナログ信号をサンプリングできます。AD6679は小型パッケージに収納され広い入力帯域、高サンプリング・レート、優れた直線性、低消費電力を目標に最適化されています。

デュアルのADCコアはマルチステージの差動パイプライン・アーキテクチャを採用し、出力誤差補正ロジックを内蔵しています。各ADCの入力は広帯域になっており、ユーザー選択可能な、多様な入力範囲に対応します。リファレンス電圧を内蔵しているので回路設計が容易です。

アプリケーション

  • ダイバーシティ・マルチバンド、マルチ・モード・デジタル・レシーバ
    3G/4G、TD-SCDMA、W-CDMA、GSM、LTE、LTE-A
  • DOCSIS 3.0 CMTSアップストリーム・レシーバ・パス
  • HFCデジタル・リバース・パス・レシーバ

製品ライフサイクル icon-recommended 新規設計にお薦めします

発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

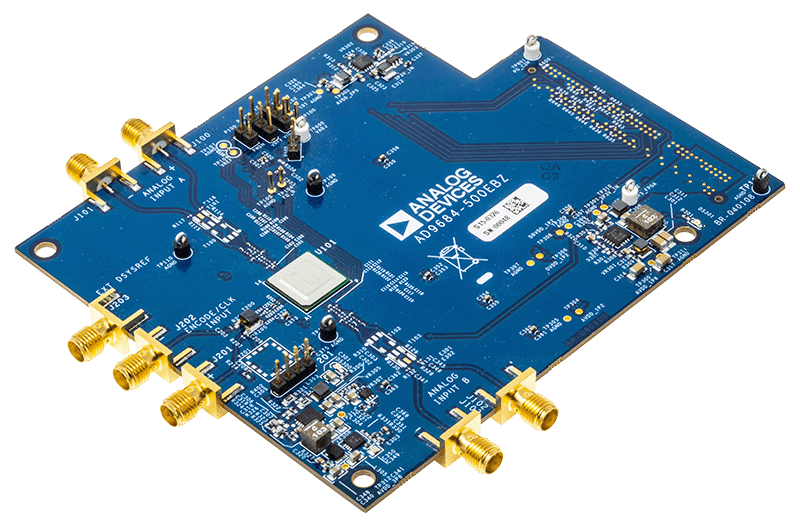

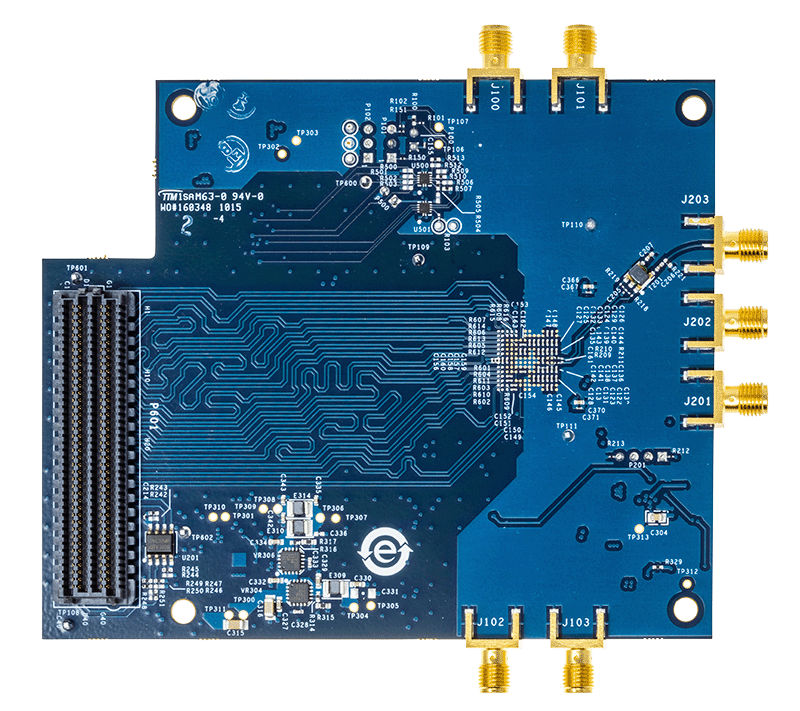

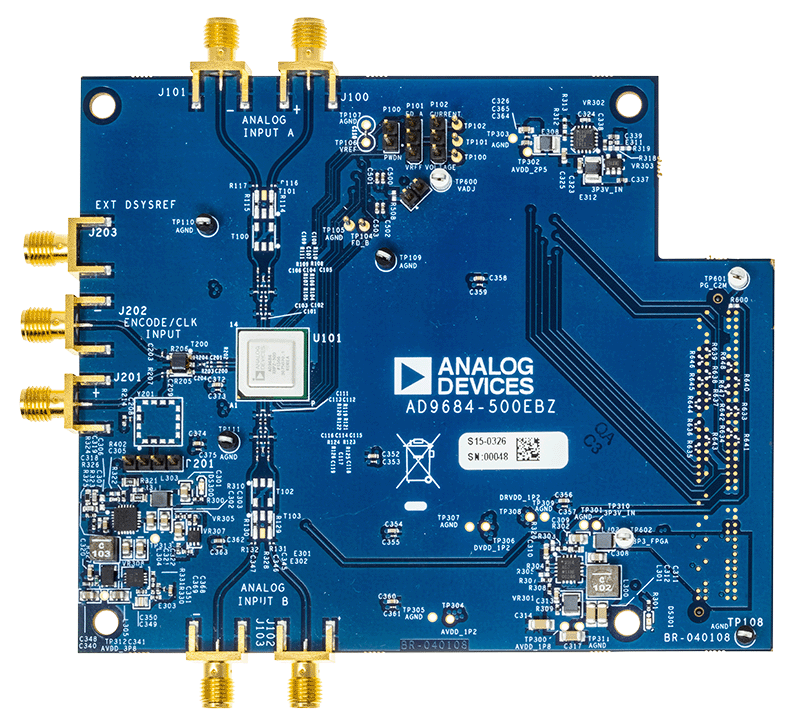

評価キット (1)
