製品概要
機能と利点
- ピン互換ファミリ
- 優れた ダイナミック性能
- オンチップ100Ω終端抵抗とのLVDSデータ・インターフェース自己テスト機能内蔵
- LVDSサンプリング完全性
- LVDStoDACデータ伝送完全性
- 低消費電力：380mW（IFS =20 mA、fOUT=330MHz）
- 両電源動作：±1.8V/3.3 V
- 調整可能なアナログ出力、8.66 mA～31.66 mA（RL = 25 Ω～50 Ω）
- 1.2 Vのリファレンス電圧を内蔵
- 160リードのチップ・スケール・ボール・グリッド・アレイ（CSP_BGA）パッケージ
製品概要
AD9736、AD9735、AD9734は、高性能、高周波数DACで、ナイキスト周波数までマルチキャリアの生成が可能な、最大1200MSPSまでのサンプル・レートを提供します。AD9736は、このファミリの14ビット製品で、一方AD9735とAD9734は、それぞれ12ビットと10ビットの製品です。これらの製品は、多くの内部パラメータのプログラミングとステータス・レジスタのリードバックのための、シリアル・ペリフェラル･インターフェース（SPI）ポートを備えています。
仕様を軽減したLVDSインターフェースは、高いサンプル・レートを実現するために使われています。出力電流は8.66mA～31.66mAの範囲にわたってプログラムすることができます。AD973xファミリは、0.18μmのCMOSプロセスで製造され、1.8Vおよび3.3Vの電源で動作し、バイパス・モードで合計消費電力は380mWとなります。この製品は、パッケージのパラスティック（寄生容量、寄生インダクタンス）を軽減させるために、160リードのチップ・スケール・ボール・グリッド・アレイ（BGA）パッケージを採用しています。
製品のハイライト
- 低ノイズと低相互変調歪み（IMD）を特徴とし、最大600 MHzまでの中間周波数で広帯域信号の高品質な合成を可能とする
- ダブル・データ・レート（DDR）のLVDSデータレシーバは、最大変換レート1200MSPSをサポート
- 基本的な機能やSPIポートのアクセスをピンで直接設定することによって、AD973xファミリの全ての機能を完全に制御
- CMOSプロセスで製造されるAD973xファミリは、ダイナミック性能をさらに高めるため、弊社独自のスイッチング技術を使用
- AD9739ファミリの電流出力は、シングルエンドまたは差動回路トポロジーとして容易に構成することが可能
アプリケーション
- ブロード・バンド通信システム
- セルラ・インフラストラクチャ（デジタル・プレディストーション）
- ポイントtoポイント無線
- CMST/VOD
- 計測機器、自動テスト装置（ATE）
- レーダ、航空電子システム
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

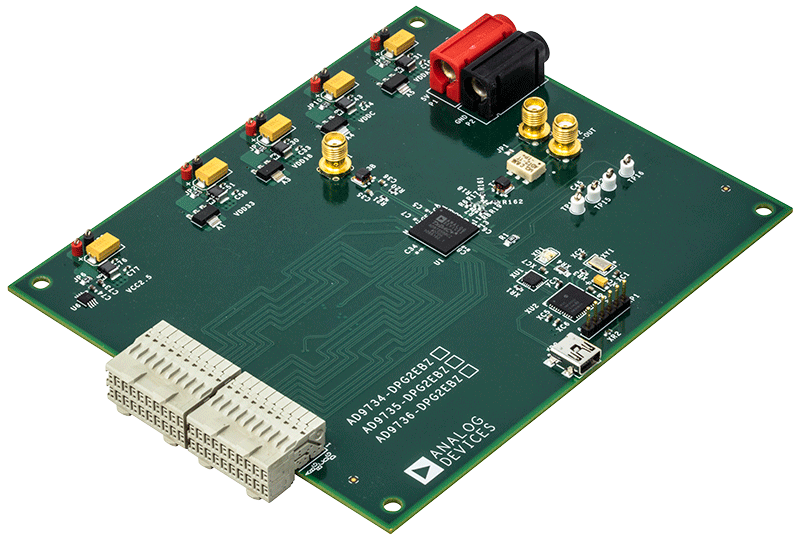

評価キット (1)
参考資料
-
AN-912: 平衡電流出力DACによるセンタータップ付きトランスの駆動 (Rev. 0)5/21/2007PDF716 kB
-
CMOS DACとオペアンプをベースにしたプログラマブル・ゲイン・アンプ Part I (Rev. AN-320A)10/15/2004PDF830 kB
-
AD973x Evaluation Board Documentation10/27/2021WIKI
-
FAQ7/26/2017
ソフトウェア & システム
評価用ソフトウェア
ACE Evaluation Software
Run this executable to install ACE on your computer to evaluate the AD9736, AD9735, and AD9734 high-speed DACs.
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| AD9735BBC | 材料宣誓書（MD） | 信頼性データ | 160-Ball CSPBGA (12mm x 12mm x 1.4mm) | |
| AD9735BBCRL | 材料宣誓書（MD） | 信頼性データ | 160-Ball CSPBGA (12mm x 12mm x 1.4mm) | |
| AD9735BBCZ | 材料宣誓書（MD） | 信頼性データ | 160-Ball CSPBGA (12mm x 12mm x 1.4mm) | |
| AD9735BBCZRL | 材料宣誓書（MD） | 信頼性データ | 160-Ball CSPBGA (12mm x 12mm x 1.4mm) | |
