AD9739A

新規設計に推奨

D/Aコンバータ、14ビット、2.5GSPS、RF向け

データシート (Rev. D) 製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • ダイレクト・RF合成＠2.5GSPSのアップデート・レート
    • DC～1.25GHz：ベースバンド・モード
    • 1.25GHz～3.0GHz：ミックス・モード
  • 業界最先端のシングル/マルチ・キャリアIFまたはRF合成
  • デュアル・ポートのLVDSデータ・インターフェース
    • 最大1.25GSPS動作
    • ソース同期のDDRクロッキング
  • AD9739とピン互換
  • プログラマブルな出力電流：8.7～31.7 mA
  • 低消費電力：1.1W＠2.5GSPS

    AD9737A / AD9739Aは、11ビットおよび14ビット、2.5GSPSの高性能RF　DACで、最大3GHzまでの合成された広帯域信号を扱うことができます。AD9737A / AD9739Aは、同期またはRZモードをサポートしていないことと、、1.6GSPS～2.5GSPS間での動作に対して仕様規定されている事を除いては、AD9739とピンおよび機能互換となっております。 同期回路の排除によって、いくつかの理想的でない生成成分（すなわち、イメージや離散したクロック・スプリアス）が、パワー・アップ・サイクルの間、AD9737A / AD9739A上に残っていますので、システム・キャリブレーションが可能となります。AC直線性とノイズ性能は、AD9739とAD9737A / AD9739A間では同じとなっています。

    内蔵されているオンチップのコントローラが、システム統合を簡素化しています。デュアル・ポートのソース同期式LVDSインターフェースは、現存のFPGA/ASICとのデジタル・インターフェースを簡素化しています。オン・チップ・コントローラは、ホストからDACコアへのデータ伝送の信頼性確保のため、温度範囲にわたる外部および内部のクロック領域の変化を管理するために使われます。デバイスを構成するシリアル・ペリフェラル･インターフェース（SPI）は、ステータス・レジスタのリードバックのためにも使われます。

    AD9737A / AD9739Aは0.18μmのCMOSプロセスで製造され、1.8Vおよび3.3Vの電源で動作します。この製品は、パッケージのパラスティック（寄生容量、寄生インダクタンス）を軽減させるために、160ボールのチップ・スケール・ボール・グリッド・アレイ（BGA）パッケージを採用しています。

    製品のハイライト

    1. 1st または 2nd ナイキスト・ゾーン内で最大1GHzの帯域幅までの合成された高品質広帯域信号の取り扱いが可能
    2. ミックス・モード動作が可能で、クワッド・スイッチDACアーキテクチャが優れたAC直線性性能を提供
    3. デュアル・ポート・ダブル･データ・レートのLVDSインターフェースは最大変換レート2500MSPSをサポート
    4. オン・チップ・コントローラが、外部および内部クロック領域のスキューを管理
    5. 8.66mA～31.66mA範囲を持った、プログラマブルな差動電流出力

    アプリケーション

    • ブロードバンド通信システム
      • DOCSIS・CMTSシステム
    • 軍用レーダ妨害装置
    • 計測機器、自動テスト装置（ATE）
    • レーダ、航空電子システム
    AD9739A
    D/Aコンバータ、14ビット、2.5GSPS、RF向け
    AD9737A/AD9739A Functional Block Diagram AD9739A Pin Configuration
    myAnalogに追加

    myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

    新規プロジェクトを作成
    質問する
    サポート

    アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

    ドキュメント

    データシート 1

    ユーザ・ガイド 1

    技術記事 1

    さらに詳しく
    myAnalogに追加

    myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

    新規プロジェクトを作成

    ソフトウェア・リソース

    FPGA/HDL 1

    ハードウェア・エコシステム

    製品モデル 製品ライフサイクル 詳細
    ファンアウト・バッファ ＆ スプリッタ 2
    ADCLK946
    		新規設計に推奨 クロック・ファンアウト・バッファ、6出力、LVPECL、SiGe
    ADCLK914
    		新規設計に推奨 HVDSクロック／データ・バッファ、超高速、SiGe、オープン・コレクタ
    フェーズ・ロック・ループ（PLL）シンセサイザ 2
    ADF4150
    		新規設計に推奨 PLLシンセサイザー、フラクショナルNとインテジャーN
    ADF4350
    		製造中 広帯域シンセサイザ、VCO内蔵
    Modal heading
    myAnalogに追加

    myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

    新規プロジェクトを作成

    ツールおよびシミュレーション

    LTspice

    LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



    評価用キット

    eval board
    schematic 1
    schematic 2
    schematic 3
    schematic 4
    schematic 5
    EVAL-AD9739A

    AD9739A Evaluation Board

    今すぐ購入 詳細を表示

    機能と利点

    • Evaluation board for the AD9739A
    • Includes options to evaluate the DAC
    • USB interface for configuration
    • Internal or external power supply regulation
    • On-board or external clock distribution
    • Data pattern generator and SPI software interfaces
    • Compatible with EVAL-SDP-CH1Z or ADS7-V2EBZ

    製品詳細

    This page contains evaluation board documentation and ordering information for evaluating the AD9739A.

    eval board
    schematic 6
    ADS7-V2EBZ

    FPGAベースのデータ・キャプチャ・キット

    今すぐ購入 詳細を表示

    機能と利点

    • Virtex-7 FPGAに基づく
    • 1つのFMC-HPCコネクタ
    • 10個の13.1Gbpsトランシーバーをサポート
    • 2つのDDR3-1866 DIMM
    • シンプルなUSB ポート・インターフェース（2.0）



    製品詳細

    ADS7-V2評価用ボードは、アナログ・デバイセズの高速A/Dコンバータ、D/Aコンバータ、およびビット・レートが最大13.1GbpsのJESD204Bに準拠したトランシーバーの評価をサポートするために開発されました。以下のQuick Start Wikiサイトに、プラットフォームの概要が記載されています。更に、ボードの各使用例に独自のセクションがあります（例：高速A/Dコンバータの評価にADS7-V2を使用）。ADS7-V2は、特定のアナログ・デバイセズの評価用ボードのみでの使用を意図しています。開発プラットフォームとしての使用は意図しておらず、スタンドアロン動作はサポートしていません。FPGA開発キットについては、Xilinx社および当社認定の販売代理店にお問い合わせください。

    EVAL-AD9739A
    AD9739A Evaluation Board

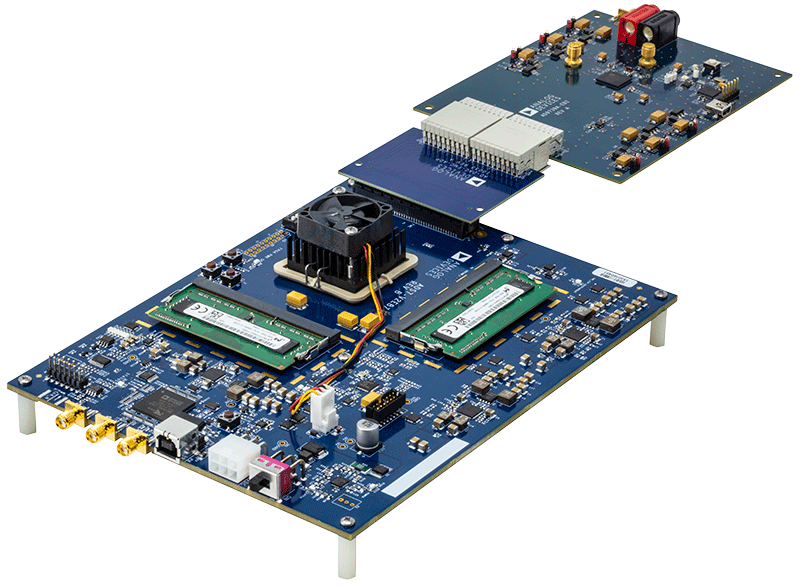

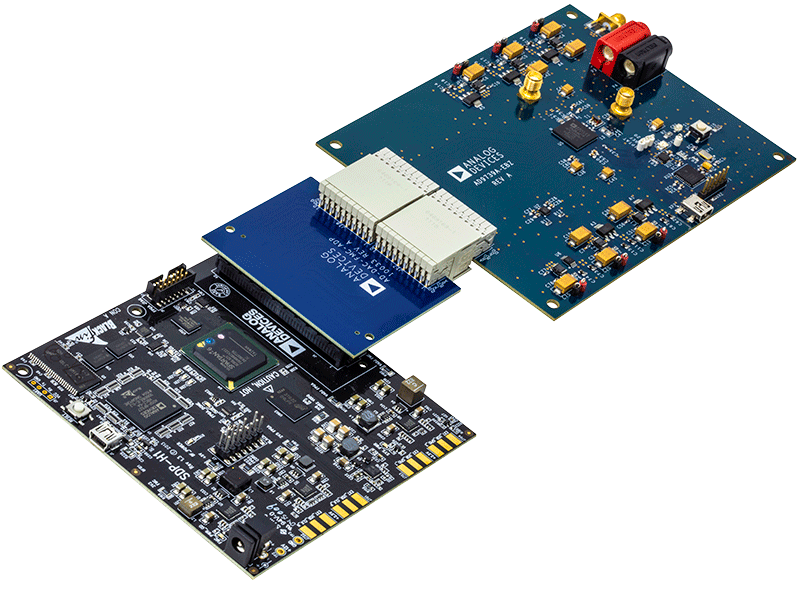

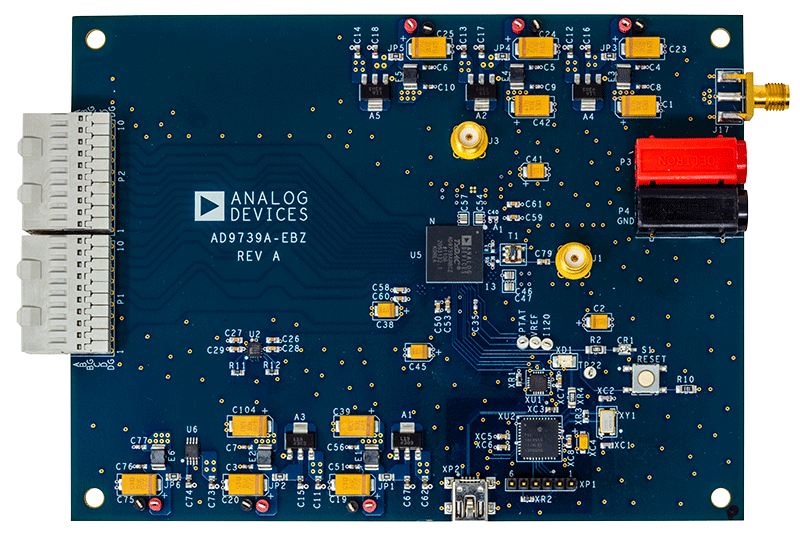

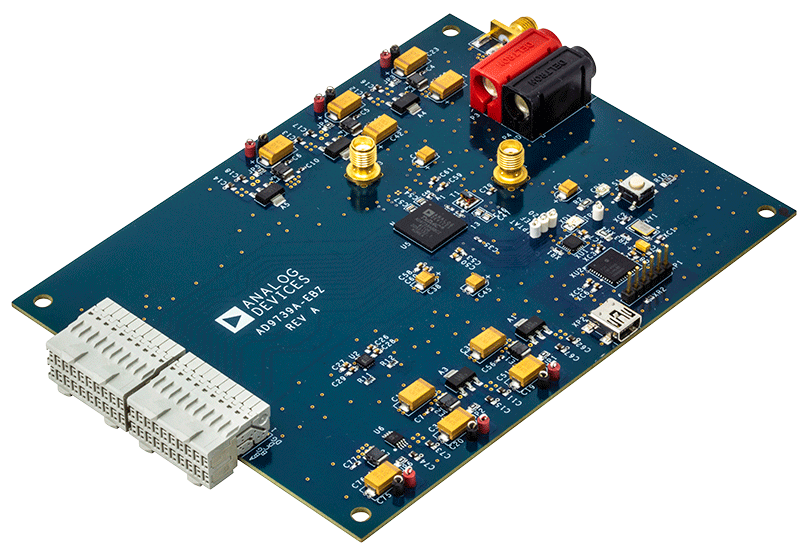

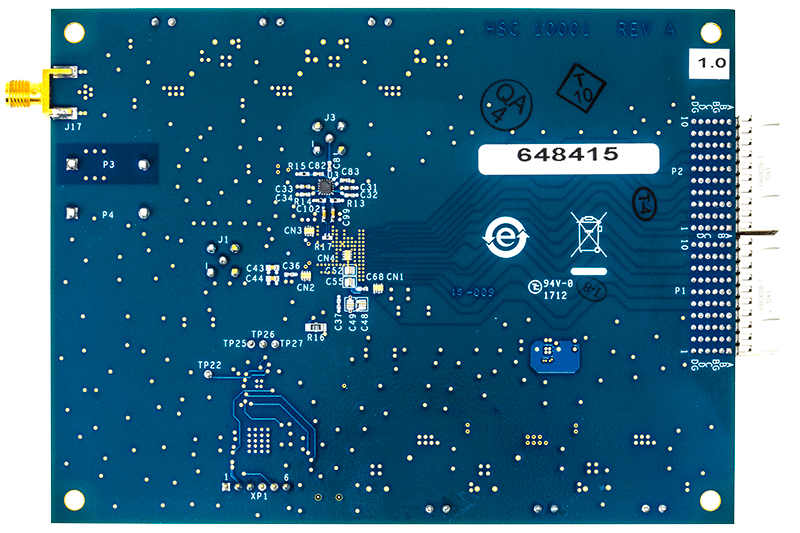

    AD9739A-EBZ Evaluation Board AD9739A-EBZ Evaluation Board - Top View AD9739A-EBZ Evaluation Board - Bottom View AD9739A-EBZKIT1 Evaluation Board AD9739A-EBZKIT2 Evaluation Board
    ADS7-V2EBZ
    FPGAベースのデータ・キャプチャ・キット
    ADS7-V2EBZ
