製品概要
機能と利点
- ダイレクト・RF合成＠2.5GSPSのアップデート・レート
- DC～1.25GHz：ベースバンド・モード
- 1.25 GHz～3.0GHz：ミックス・モード
- 業界最先端のシングル/マルチ・キャリアIFまたはRF合成
- デュアル・ポートのLVDSデータ・インターフェース、
- 最大1.25GSPS動作
- ソース同期のDDRクロッキング
- AD9739とピン互換
- プログラマブルな出力電流：8.7 mA～31.7 mA
- 低消費電力：1.1W＠2.5GSPS
製品概要
AD9737AとAD9739Aは、11ビットおよび14ビット / 2.5GSPSの高性能RF・DACで、DCから最大3GHzまでの合成された広帯域信号を扱うことができます。AD9737A / AD9739Aは、同期またはRZモードのサポートない事と1.6～2.5GSPS間での動作に対して仕様化されていることを除いては、AD9739とピンおよび機能が互換となっています。
同期回路の排除によって、いくつかの理想的でない生成成分（すなわち、イメージや離散したクロック・スプリアス）が、パワー・アップ・サイクルの間、AD9737A / AD9739A上に残っていますので、システム・キャリブレーションが可能となります。AC直線性とノイズ性能は、AD9739とAD9737A / AD9739A間では同じとなっています。
内蔵されているオン・チップのコントローラが、システム統合を簡素化しています。デュアル・ポートのソース同期式LVDSインターフェースは、現存のFPGA / ASICとのデジタル・インターフェースを簡素化しています。オン・チップ・コントローラは、ホストからDACコアへのデータ伝送の信頼性確保のため、温度範囲にわたる外部および内部のクロック領域の変化を管理するために使われます。デバイスを構成するシリアル・ペリフェラル･インターフェース（SPI）は、ステータス・レジスタのリードバックのためにも使われます。
AD9737A / AD9739Aは0.18μmのCMOSプロセスで製造され、1.8Vおよび3.3Vの電源で動作します。これらの製品は、パッケージのパラスティック（寄生容量、寄生インダクタンス）を軽減させるために、160ボールのチップ・スケール・ボール・グリッド・アレイ（BGA）パッケージを採用しています。
製品のハイライト
- 1stまたは2ndナイキスト・ゾーン内で最大1.25 GHzまでの帯域幅の合成された高品質広帯域信号の取り扱いが可能
- ミックス・モード動作が可能で、クワッド・スイッチDACアーキテクチャが優れたAC直線性性能を提供
- デュアル・ポート・ﾀﾞﾌﾞﾙ･データ・レートのLVDSインターフェースは最大変換レート2500MSPSをサポート
- オン・チップ・コントローラが、外部および内部クロック領域のスキューを管理
- 8.66mA～31.66mA範囲を持った、プログラマブルな差動電流出力
アプリケーション
- ブロードバンド・コミュニケーション・システム
- DOCSIS CMTSシステム
- 軍用レーダ妨害装置
- 計測機器、自動テスト装置（ATE）
- レーダ、航空電子システム
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

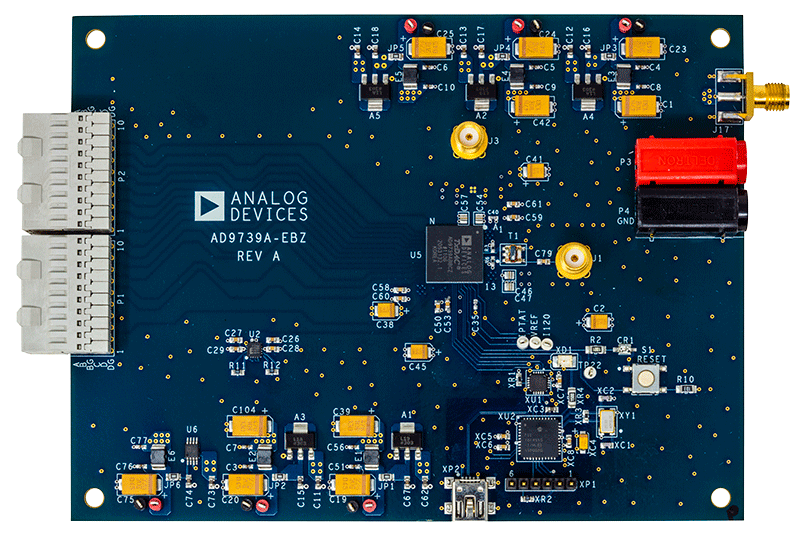

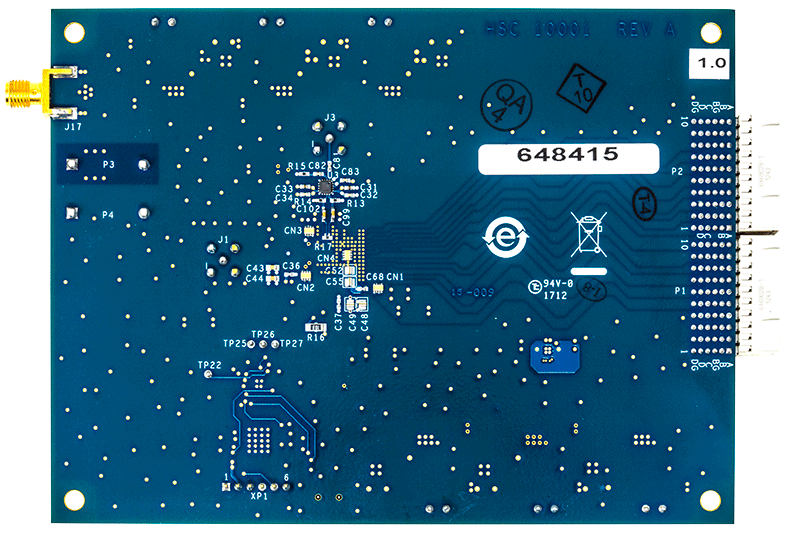

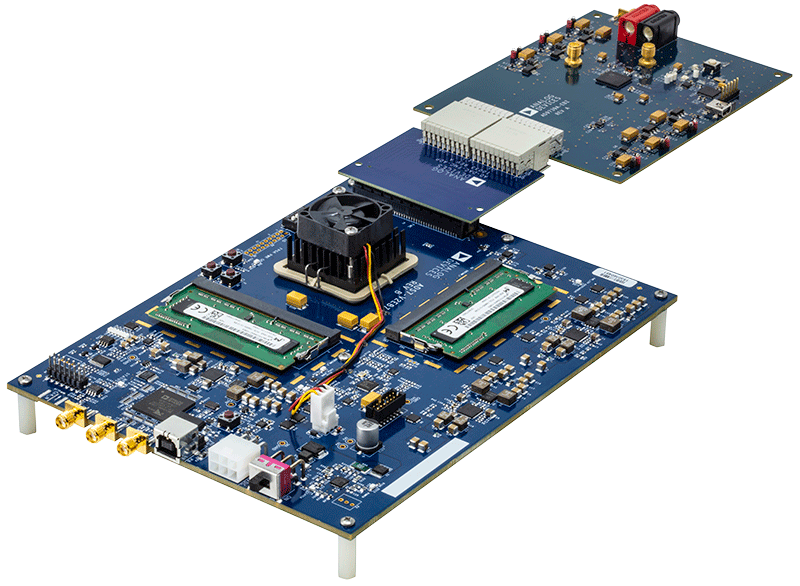

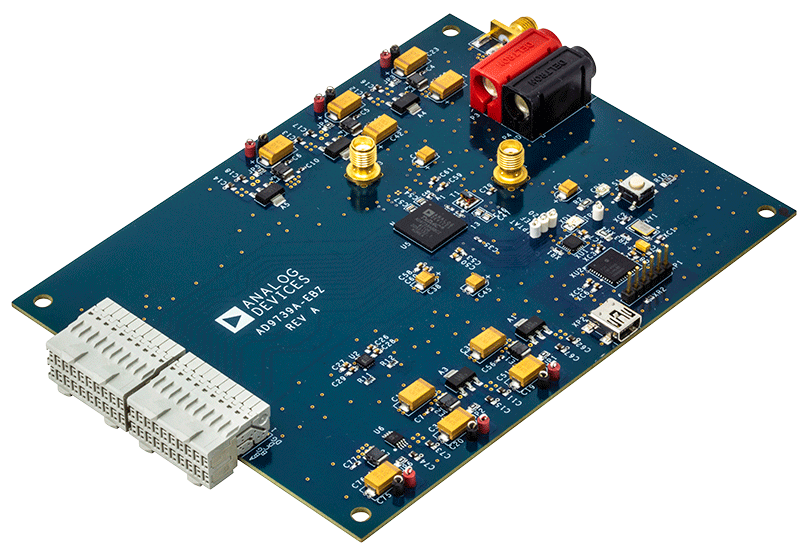

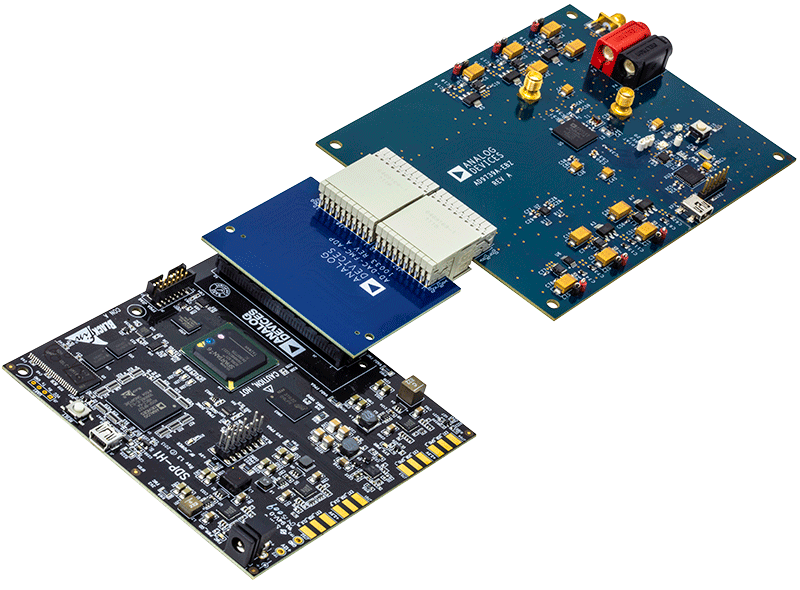

評価キット (2)
参考資料
-
AD973x Evaluation Board Documentation1/5/2012WIKI
-
広帯域無線の実現を可能にするRFコンバータ3/1/2018
ソフトウェア & システム
評価ソフトウェア
ACE Evaluation Software
Run this executable to install ACE on your computer to evaluate the AD9739A and AD9737A high-speed DACs.
