AD9739

D/Aコンバータ、14ビット、2.5GSPS、RF用

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$57.78
特長
  • ダイナミック・RF合成@2.5GSPSのアップデート・レート
    • ベースバンド・モード:DC~1.25GHz
    • ミックス・モード:1.25GHz~3.0GHz
  • 業界最先端のシングル/マルチ・キャリアIFまたはRF合成
    • fOUT = 350 MHz、ACLR =80 dBc
    • fOUT = 950 MHz、ACLR = 78 dBc
    • fOUT = 2100 MHz、ACLR = 69 dBc
  • デュアル・ポートLVDSデータ・インターフェース
    • 最大1.25GSPS動作
    • ソース同期のDDRクロッキング
  • AD9739Aとピン互換
  • 複数チップの同期機能有り
  • プログラマブルな出力電流:8.7~31.7 mA
  • 低消費電力:1.16W@2.5GSPS


    製品概要
    show more Icon

    AD9739は、14ビット、2.5GSPSの高性能RF D/Aコンバータ(DAC)でDC~3.0GHzの広帯域信号を同期させる事ができます。このDACコアはクワッド・スイッチを採用しているので、業界最先端のダイレクトRF合成機能を並みはずれて低い歪性能で提供します。この機能により、ベースバンド・モードでは最大ナイキスト周波数まで、ミックス・モードでは2次および3次のナイキスト・ゾーンまでのマルチ・キャリアの生成が可能です。出力電流は8.66mA~31.66mAの範囲にわたってプログラムすることができます。



    内蔵されているオンチップのコントローラが、システム統合を簡素化しています。デュアル・ポートのソース同期式LVDSインターフェースは、現存のFPGA/ASICとのデジタル・インターフェースを簡素化しています。オン・チップ・コントローラは、ホストからDACコアへのデータ伝送の信頼性確保のため、温度範囲にわたる外部および内部のクロック領域の変化を管理するために使われます。複数チップの同期はオンチップ同期コントローラで可能です。デバイスの設定とステータス・レジスタのリードバックにはシリアル・ペリフェラル・インターフェース(SPI)が使われます。



    AD9739は0.18μmのCMOSプロセスで製造され、1.8Vおよび3.3Vの電源で動作します。この製品は、パッケージの寄生容量、寄生インダクタンスを軽減させるために、160ボールのチップ・スケール・ボール・グリッド・アレイを採用しています。



    製品のハイライト

    1. 1st または 2nd ナイキスト・ゾーン内で最大1.25GHzの帯域の高品質広帯域信号の合成が可能
    2. 固有のクワッド・スイッチ・アーキテクチャにより、極めて優れたAC直線性性能が得られ、しかもミックス・モード動作が可能
    3. デュアル・ポート・ダブル・データ・レートのLVDSインターフェースは最大変換レート2500MSPSをサポート
    4. オン・チップ・コントローラが、外部および内部クロック領域のスキューを管理
    5. 複数チップの同期が可能
    6. 8.66mA~31.66mAの範囲でプログム可能な差動電流出力

    アプリケーション

    • ブロードバンド・コミュニケーション・システム
    • ミリタリ用レーダ妨害装置
    • 計測機器、自動テスト装置
    • レーダー、航空産業

    質問する

    modal close icon

    以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

    検索

    search button redirect icon

    その他のサポート

    サポート

    アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

    ADIサポート・ページはこちら
    Engineer Zone Icon

    ADIコミュニティに問い合わせる。

    EngineerZoneコミュニティはこちら

    Tool_OpenIcon

    よく聞かれる質問(FAQ)

    製品モデル 4
    1Ku当たりの価格 最低価格:$57.78

    利用上の注意

    close icon

    アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


    本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

    なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

    ドキュメント

    ドキュメント

    アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
    製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
    AD9739BBC
    • HTML
    • HTML
    AD9739BBCRL
    • HTML
    • HTML
    AD9739BBCZ
    • HTML
    • HTML
    AD9739BBCZRL
    • HTML
    • HTML

    モデルでフィルタ

    reset

    重置过滤器

    製品モデル

    製品ライフサイクル

    PCN

    2 11, 2015

    - 14_0254

    Bump and Assembly Transfer of Select 10x10 and 12x12 Flip Chip Products

    AD9739BBC

    製造中

    AD9739BBCRL

    製造中

    AD9739BBCZ

    製造中

    AD9739BBCZRL

    製造中

    3 29, 2022

    - 21_0102

    Discontinuance of Leaded manufacturing process for HS ADCs

    AD9739BBC

    製造中

    AD9739BBCRL

    製造中

    モデルでフィルタ

    reset

    重置过滤器

    製品モデル

    製品ライフサイクル

    PCN

    2 11, 2015

    - 14_0254

    arrow down

    Bump and Assembly Transfer of Select 10x10 and 12x12 Flip Chip Products

    AD9739BBC

    製造中

    AD9739BBCRL

    製造中

    AD9739BBCZ

    製造中

    AD9739BBCZRL

    製造中

    3 29, 2022

    - 21_0102

    arrow down

    Discontinuance of Leaded manufacturing process for HS ADCs

    AD9739BBC

    製造中

    AD9739BBCRL

    製造中

    ソフトウェアおよび製品のエコシステム

    ソフトウェアおよび製品のエコシステム

    必要なソフトウェア/ドライバが見つかりませんか?

    ドライバ/ソフトウェアをリクエスト
    評価用キット

    評価用キット 2

    reference details image

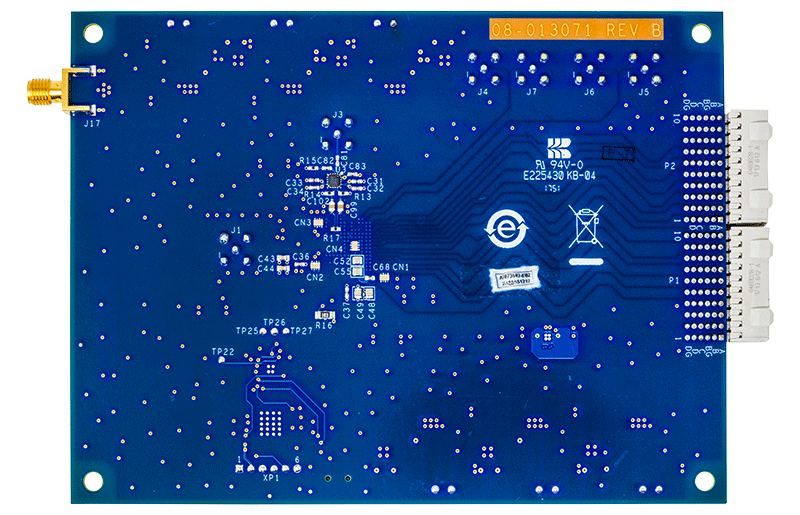

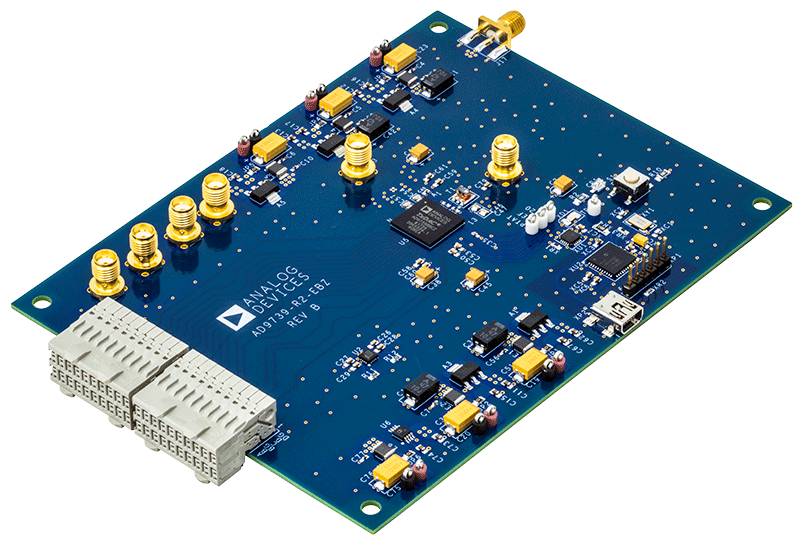

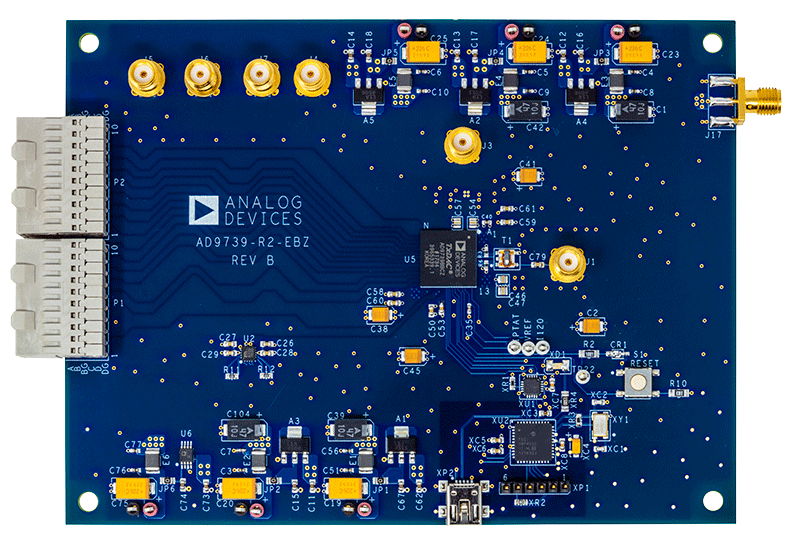

    EVAL-AD9739

    AD9739 Evaluation Board

    zoom

    EVAL-AD9739

    AD9739 Evaluation Board

    AD9739 Evaluation Board

    機能と利点

    • Evaluation board for the AD9739
    • Includes options to evaluate the DAC
    • USB interface for configuration
    • Internal or external power supply regulation
    • On-board or external clock distribution
    • Data pattern generator and SPI software interfaces

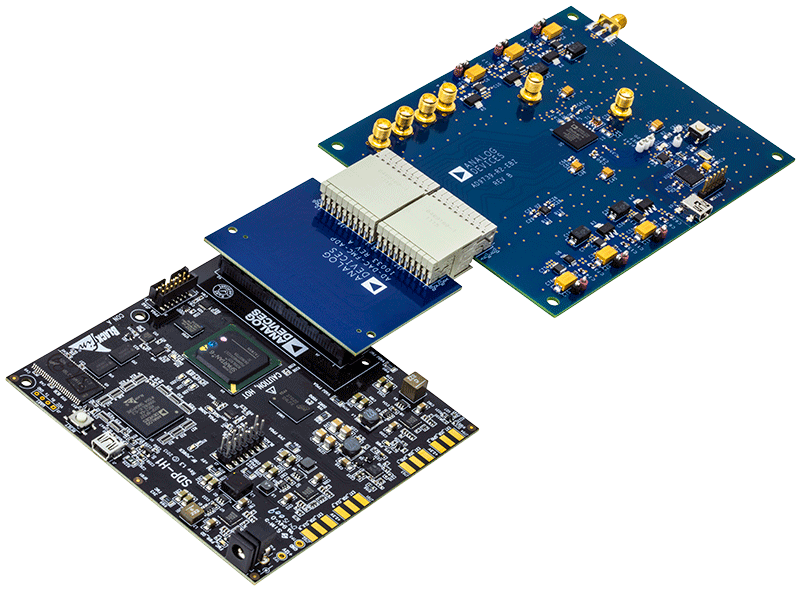

    • Compatible with EVAL-SDP-CH1Z or ADS7-V2EBZ

    製品の詳細

    This page contains evaluation board documentation and ordering information for evaluating the AD9739.
    reference details image

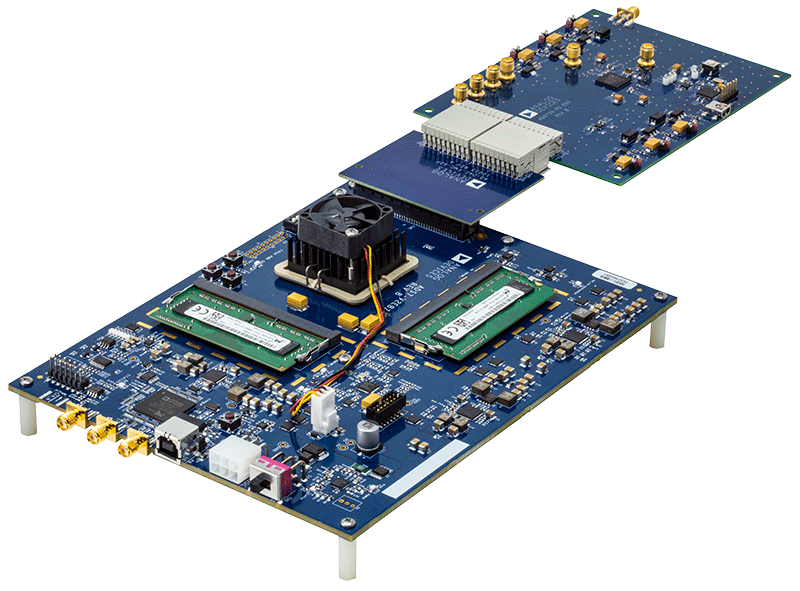

    ADS7-V2EBZ

    FPGAベースのデータ・キャプチャ・キット

    zoom

    ADS7-V2EBZ

    FPGAベースのデータ・キャプチャ・キット

    FPGAベースのデータ・キャプチャ・キット

    機能と利点

    • Virtex-7 FPGAに基づく
    • 1つのFMC-HPCコネクタ
    • 10個の13.1Gbpsトランシーバーをサポート
    • 2つのDDR3-1866 DIMM
    • シンプルなUSB ポート・インターフェース(2.0)



    製品の詳細

    ADS7-V2評価用ボードは、アナログ・デバイセズの高速A/Dコンバータ、D/Aコンバータ、およびビット・レートが最大13.1GbpsのJESD204Bに準拠したトランシーバーの評価をサポートするために開発されました。以下のQuick Start Wikiサイトに、プラットフォームの概要が記載されています。更に、ボードの各使用例に独自のセクションがあります(例:高速A/Dコンバータの評価にADS7-V2を使用)。ADS7-V2は、特定のアナログ・デバイセズの評価用ボードのみでの使用を意図しています。開発プラットフォームとしての使用は意図しておらず、スタンドアロン動作はサポートしていません。FPGA開発キットについては、Xilinx社および当社認定の販売代理店にお問い合わせください。
