ADF4150
ADF4150
Info :
新規設計に推奨
Info :
新規設計に推奨
製品の詳細
お探しの製品ではありませんか
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
製品モデル
2
1Ku当たりの価格
最低価格：$2.80
特長
- フラクショナルNとインテジャーNシンセサイザー
- 1/2/4/8/16によるプログラマブル分周出力
- 5.0GHzのRF帯域幅
- 電源電圧：3.0 V～3.6 V
- 1.8V ロジックに互換
- チャージ・ポンプ用電源が分離しているため、3Vシステムで拡張チューニング電圧が可能
- プログラマブルなデュアル・モジュール・プリスケーラ：4/5または8/9
- プログラマブルな出力パワー・レベル
- RF出力のミュート機能
- 3線式シリアル・インターフェース
- アナログとデジタルのロック検出機能
- 切り替え帯域での高速ロック・モード
- サイクル・スリップ・リダクション
製品概要
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}

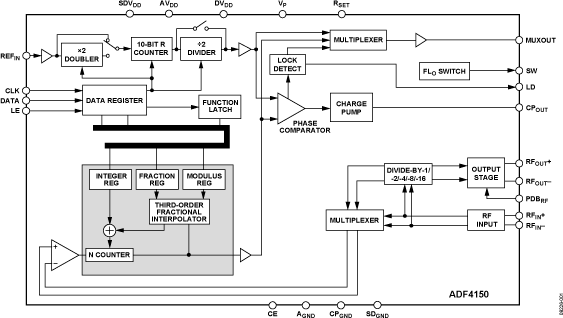

ADF4150は、外付けの電圧制御発振器（VCO）、ループ・フィルタと外部からのリファレンス周波数を使うことによって、フラクショナルNまたはインテジャーNのPLL周波数シンセサイザーを実現することができます。
ADF4150は外部VCO部品とともに使いますが、ソフトウエアはADF4350と互換となっています。VCO周波数は、1/2/4/8または16に分周することが可能で、ユーザは、31.25MHzまで低いRF出力周波数を発生させることができます。アイソレーションを必要とするアプリケーション用として、RF出力段をミュートすることができます。このミュート機能は、ピンおよびソフトウエアの両方で制御できます。
全ての内蔵のレジスターの制御は、簡単な3線インターフェースを介して行われます。このデバイスは、3.0V～3.6Vの電源範囲で動作し、使用しない場合にはパワーダウンすることができます。
ADF4150は4×4mmパッケージを採用しています。
アプリケーション
- 無線インフラストラクチャ（W-CDMA、TD-SCDMA、WiMAX、GSM、PCS、DCS、DECT）
- テスト装置
- 無線LAN、CATV装置
- クロック発生
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
製品モデル
2
1Ku当たりの価格
最低価格：$2.80
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
ADF4150
資料
4
Filters
1つが該当
すべて
-
すべて
-
ユーザ・ガイド
-
データシート
-
よく聞かれる質問
すべて
-
すべて
-
English
-
日本語
データシート
1
ユーザ・ガイド
2
更新 03/27/2012
English
更新 08/10/2015
English
よく聞かれる質問
1
HTML
更新 03/22/2018
日本語
この基準に合致する結果はありません。フィルタをリセットするか別の用語を検索してください
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
参考資料 2
製品選択ガイド 1
Analog Dialogue 1
設計リソース 2
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| ADF4150BCPZ |

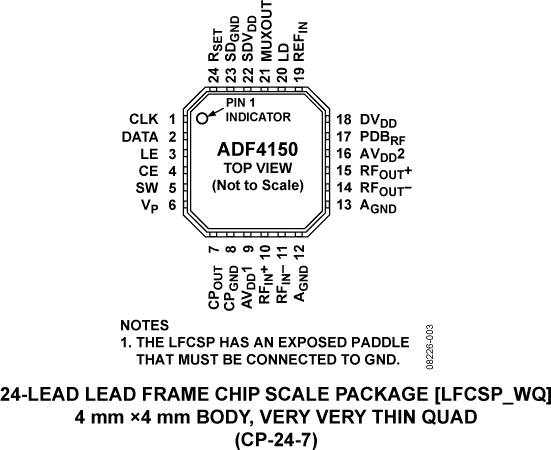

24-Lead LFCSP (4mm x 4mm w/ EP)
|
|
|
| ADF4150BCPZ-RL7 |
24-Lead LFCSP (4mm x 4mm w/ EP)
|
|
- ADF4150BCPZ
- ピン／パッケージ図
-
24-Lead LFCSP (4mm x 4mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- ADF4150BCPZ-RL7
- ピン／パッケージ図
-
24-Lead LFCSP (4mm x 4mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
PCN/PDN情報
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
7 5, 2022
- 21_0271
Qualification of an Alternate Adhesive Material and Molding Compound for Select LFCSP Packages
ADF4150BCPZ
製造中
ADF4150BCPZ-RL7
製造中
8 1, 2016
- 16_0035
Assembly Relocation of Select LFCSP, Mini-LFCSP and LFCSP Side Solderable Products to STATS ChipPAC China Jiangyin
ADF4150BCPZ
製造中
ADF4150BCPZ-RL7
製造中
5 11, 2014
- 13_0231
Assembly Transfer of Select 4x4 and 5x5mm LFCSP Products to STATS ChipPAC China.
ADF4150BCPZ
製造中
ADF4150BCPZ-RL7
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
7 5, 2022
- 21_0271
Qualification of an Alternate Adhesive Material and Molding Compound for Select LFCSP Packages
ADF4150BCPZ
製造中
ADF4150BCPZ-RL7
製造中
8 1, 2016
- 16_0035
Assembly Relocation of Select LFCSP, Mini-LFCSP and LFCSP Side Solderable Products to STATS ChipPAC China Jiangyin
ADF4150BCPZ
製造中
ADF4150BCPZ-RL7
製造中
5 11, 2014
- 13_0231
Assembly Transfer of Select 4x4 and 5x5mm LFCSP Products to STATS ChipPAC China.
ADF4150BCPZ
製造中
ADF4150BCPZ-RL7
製造中
ソフトウェアおよび製品のエコシステム
コンパニオン製品 6
| 製品モデル | 製品ライフサイクル | 詳細 | ||
|---|---|---|---|---|
|
パワー・スイッチ内蔵型昇圧レギュレータ1 |
||||
|
製造中 |
DC-DCスイッチング・コンバータ、ステップアップ、650kHz/1.3MHz |
|||
|
高精度オペアンプ （Vos＜1mV & TCVos＜2uV/C）1 |
||||
|
製造中 |
オペアンプ、単電源、レールtoレール入出力 |
|||
|
正電圧のリニア電圧レギュレータ（LDO）3 |
||||
|
新規設計には非推奨 |
レギュレータ、可変低ドロップアウト、高精度、低静止電流、500mA、anyCAP® |
|||
|
製造中 |
超低ノイズ、200mA、CMOSリニア電圧レギュレータ |
|||
|
製造中 |
リニア・レギュレータ、150mA、超低ノイズ、CMOS |
|||
|
分周器、プリスケーラ、カウンタ1 |
||||
|
製造中 |
周波数プリスケーラ、4分周、4GHz～18GHz |
|||
評価用キット 1
EVAL-ADF4150
ADF4150評価用ボード
製品の詳細
このページには、ADF4150フラクショナルN／インテジャーN PLLシンセサイザの評価に使用される評価用ボードのオーダー情報が記載されています。
資料
評価用キット1
ツールおよびシミュレーション 3
IBISモデル 1
IBISモデル
ADIsimPLL™
ADIsimRF
